Một hệ thống máy sấy khí nén hiệu quả không chỉ bao gồm riêng máy sấy. Để cung cấp khí nén sạch, khô, ổn định và tiết kiệm năng lượng, toàn bộ hệ thống xử lý khí cần được bố trí đúng cách.
Một cấu hình phổ biến và hiệu quả là:
Máy nén khí → Bình tích khí → Bộ lọc → Máy sấy khí → Bộ lọc → Bình chứa khí khô → Điểm sử dụng
Hay theo thuật ngữ tiếng Anh:
Compressor → Receiver → Filter → Dryer → Filter → Tank → Point of Use
Trong hệ thống này, mỗi thiết bị đảm nhận một nhiệm vụ riêng:
- Compressor: tạo khí nén;
- Receiver: ổn định lưu lượng và hỗ trợ tách nước ngưng;
- Pre-filter: bảo vệ máy sấy khỏi nước, bụi và dầu;
- Dryer: giảm hơi ẩm và kiểm soát điểm sương;
- After-filter: loại bỏ các hạt còn lại sau máy sấy;
- Dry air tank: lưu trữ khí sạch, khô và ổn định áp suất;
- Point of use: nơi khí nén được sử dụng cho máy móc hoặc quy trình sản xuất.
Việc bố trí sai thiết bị, chọn máy sấy quá nhỏ hoặc để độ sụt áp quá cao có thể làm giảm chất lượng khí và tăng chi phí năng lượng.
Tại Sao Cần Hệ Thống Máy Sấy Khí Nén?
Không khí trong môi trường luôn chứa hơi nước. Khi được máy nén nén lại, lượng hơi ẩm trở nên tập trung hơn.
Khi khí nén nguội đi, hơi nước ngưng tụ thành nước lỏng. Nếu không được xử lý, độ ẩm có thể gây:
- Ăn mòn đường ống, van và bình tích khí;
- Hư hỏng xi lanh, dụng cụ khí nén và thiết bị tự động hóa;
- Rửa trôi dầu bôi trơn trong thiết bị khí nén;
- Nhiễm bẩn sản phẩm;
- Ảnh hưởng đến chất lượng sơn và lớp phủ;
- Gây sự cố trong ngành thực phẩm, dược phẩm và điện tử;
- Đóng băng trong đường ống ở môi trường nhiệt độ thấp;
- Tăng chi phí bảo trì và thời gian dừng máy.
Máy sấy khí giúp giảm lượng hơi nước còn lại trong khí nén. Mức độ khô thường được xác định bằng điểm sương áp suất – Pressure Dew Point (PDP).
Đối với khí nén công nghiệp thông thường, PDP khoảng +3 °C đến +5 °C thường là đủ. Các ứng dụng yêu cầu cao hơn có thể cần −20 °C hoặc −40 °C.

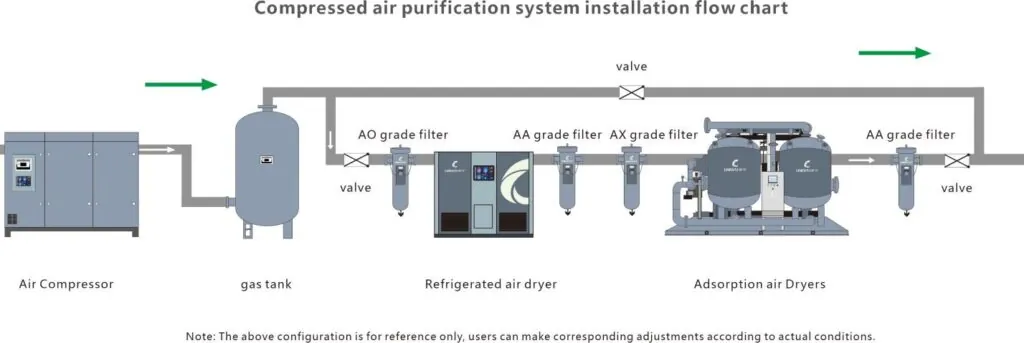

Bố Trí Hệ Thống Khí Nén Đúng Cách
Cấu hình khuyến nghị:
Compressor → Receiver → Filter → Dryer → Filter → Tank → Point of Use
Trong hệ thống thực tế, có thể bố trí chi tiết như sau:
Máy nén khí → Bộ làm mát sau / Bộ tách nước → Bình tích khí ướt → Bộ lọc trước → Máy sấy → Bộ lọc sau → Bình tích khí khô → Đường ống phân phối → Điểm sử dụng
Cách bố trí này giúp:
- Giảm tải ẩm cho máy sấy;
- Bảo vệ máy sấy khỏi nước lỏng, bụi và dầu;
- Ổn định lưu lượng và áp suất;
- Giảm nguy cơ quá tải máy sấy;
- Bảo vệ thiết bị phía sau;
- Tạo nguồn dự trữ khí khô;
- Giúp bảo trì hệ thống dễ dàng hơn.
Vị Trí Bình Tích Khí
Bình tích khí trước máy sấy
Bình đặt trước máy sấy thường được gọi là wet receiver.
Bố trí:
Compressor → Receiver → Filter → Dryer
Bình này giúp làm nguội khí nén, tạo điều kiện cho nước ngưng tách ra trước khi khí đi vào máy sấy.
Ngoài ra, receiver còn đóng vai trò như một bộ đệm, giúp giảm dao động lưu lượng và hạn chế các đỉnh nhu cầu đột ngột gây quá tải cho máy sấy.
Bình tích khí ướt nên được trang bị van xả nước ngưng tự động đáng tin cậy.
Bình chứa khí sau máy sấy
Sau quá trình sấy và lọc, có thể lắp thêm một dry air tank:
Dryer → Filter → Dry Air Tank → Point of Use
Bình khí khô có nhiệm vụ:
- Lưu trữ khí đã xử lý;
- Ổn định áp suất phía sau;
- Đáp ứng nhu cầu khí tăng đột ngột;
- Cải thiện khả năng phản hồi của hệ thống.
Trong nhiều hệ thống công nghiệp, sử dụng cả wet receiver trước máy sấy và dry receiver sau máy sấy là giải pháp hiệu quả.
Vị Trí Bộ Lọc Trong Hệ Thống
Máy sấy và bộ lọc không thực hiện cùng một chức năng.
Máy sấy chủ yếu loại bỏ hơi nước, trong khi bộ lọc loại bỏ:
- Hạt bụi;
- Rỉ sét;
- Nước dạng lỏng;
- Aerosol dầu;
- Cặn đường ống;
- Bụi vật liệu hấp phụ.
Do đó, vị trí bộ lọc rất quan trọng.
Bộ Lọc Trước Máy Sấy
Bố trí:
Receiver → Pre-Filter → Dryer
Bộ lọc trước bảo vệ máy sấy khỏi nước lỏng, hạt rắn và dầu.
Đối với máy sấy làm lạnh, lọc trước giúp giữ sạch bộ trao đổi nhiệt và hệ thống thoát nước ngưng.
Đối với máy sấy hấp phụ, lọc trước đặc biệt quan trọng vì dầu và nước lỏng có thể làm hỏng vật liệu hấp phụ và giảm mạnh tuổi thọ của máy sấy.
Bộ Lọc Sau Máy Sấy
Bố trí:
Dryer → After-Filter → Dry Air Tank
Bộ lọc sau giúp bảo vệ hệ thống downstream khỏi các hạt còn lại.
Đối với máy sấy hấp phụ, after-filter còn có nhiệm vụ loại bỏ bụi desiccant trước khi khí đi đến van, xi lanh, thiết bị đo và máy sản xuất.
Nếu ứng dụng yêu cầu chất lượng khí rất cao, có thể lắp thêm bộ lọc tại point of use.
Các Loại Máy Sấy Khí Nén
Máy Sấy Khí Kiểu Làm Lạnh
Máy sấy làm lạnh hạ nhiệt độ khí nén để hơi nước ngưng tụ thành nước lỏng, sau đó tách và xả nước ra khỏi hệ thống.
Điểm sương áp suất điển hình:
+3 °C đến +5 °C
Phù hợp với:
- Nhà máy sản xuất;
- Máy CNC;
- Dụng cụ khí nén;
- Dây chuyền lắp ráp;
- Đóng gói;
- Sản xuất ô tô.
Đây thường là lựa chọn kinh tế nhất cho các ứng dụng công nghiệp thông thường.
Máy Sấy Khí Hấp Phụ
Máy sấy hấp phụ sử dụng các vật liệu như:
- Activated alumina;
- Molecular sieve;
- Silica-based adsorbent.
Loại máy này có thể đạt PDP khoảng:
−20 °C hoặc −40 °C
và thấp hơn đối với một số hệ thống đặc biệt.
Phù hợp với:
- Dược phẩm;
- Điện tử;
- Khí dụng cụ;
- Hóa chất;
- Môi trường nhiệt độ thấp;
- Quy trình sản xuất chính xác.
Máy sấy hấp phụ cần lọc trước chất lượng cao và thường cần bộ lọc sau để loại bỏ bụi desiccant.
Máy Sấy Khí Màng
Máy sấy màng sử dụng màng bán thấm để tách hơi nước khỏi khí nén.
Ưu điểm:
- Kích thước nhỏ;
- Không cần hệ thống lạnh;
- Ít bộ phận chuyển động;
- Bảo trì thấp;
- Dễ lắp tại điểm sử dụng.
Máy thường phù hợp với hệ thống có lưu lượng nhỏ hoặc ứng dụng point-of-use.
Tuy nhiên, một phần khí nén thường được sử dụng làm purge air, vì vậy cần tính lượng khí hao hụt này khi đánh giá chi phí vận hành.
Cách Tính Chọn Công Suất Máy Sấy Khí Nén
Không nên chọn máy sấy chỉ dựa trên lưu lượng danh định của máy nén.
Cần xem xét đồng thời các yếu tố sau.
Lưu lượng khí tối đa
Máy sấy phải xử lý được lưu lượng khí thực tế lớn nhất đi qua hệ thống.
Nếu nhiều máy nén vận hành đồng thời, có thể cần tính tổng lưu lượng.
Nhiệt độ khí đầu vào
Nhiệt độ đầu vào càng cao thì lượng hơi nước càng lớn.
Nếu nhiệt độ vượt điều kiện định mức, công suất thực tế của máy sấy có thể giảm đáng kể.
Áp suất vận hành
Công suất máy sấy thay đổi theo áp suất làm việc. Cần sử dụng áp suất vận hành thực tế khi tính chọn.
Nhiệt độ môi trường
Đối với máy sấy làm lạnh giải nhiệt bằng không khí, nhiệt độ môi trường cao làm giảm khả năng thải nhiệt và giảm công suất.
Điểm sương yêu cầu
Yêu cầu PDP quyết định công nghệ máy sấy:
- +3 °C đến +5 °C: ứng dụng công nghiệp thông thường;
- −20 °C: khí cần khô hơn;
- −40 °C: khí dụng cụ, quy trình quan trọng hoặc môi trường nhiệt độ thấp.
Hệ số hiệu chỉnh
Nhà sản xuất thường cung cấp correction factor cho nhiệt độ đầu vào, nhiệt độ môi trường, áp suất và lưu lượng.
Nguyên tắc quan trọng là:
Không chọn máy sấy chỉ theo lưu lượng danh định của máy nén. Hãy chọn theo điều kiện vận hành thực tế bất lợi nhất.
Nếu hệ thống có khả năng mở rộng trong tương lai, nên dự phòng thêm công suất.
Kiểm Soát Tổn Thất Áp Suất
Pressure drop ảnh hưởng trực tiếp đến hiệu quả năng lượng của hệ thống khí nén.
Tổn thất áp suất có thể xuất hiện tại:
- Bộ lọc;
- Máy sấy;
- Van;
- Bộ tách nước;
- Đường ống;
- Cút nối;
- Thiết bị tại điểm sử dụng.
Nếu tổng độ sụt áp quá lớn, máy nén phải tăng áp suất xả để duy trì đủ áp suất tại thiết bị sản xuất, từ đó làm tăng tiêu thụ điện.
Để giảm pressure drop:
- Chọn bộ lọc đủ công suất;
- Thay lõi lọc khi chênh áp tăng;
- Sử dụng đường ống đúng kích thước;
- Tránh quá nhiều cút và điểm thắt;
- Chọn máy sấy có độ sụt áp thấp;
- Không vận hành máy sấy vượt lưu lượng thiết kế;
- Theo dõi chênh áp qua bộ lọc và máy sấy.
Khi đánh giá hệ thống, nên xem filter + dryer + piping + fittings như một hệ thống tổn thất áp suất tổng thể.
Hướng Dẫn Lắp Đặt Máy Sấy Khí Nén
Đúng chiều dòng khí
Tuân thủ đúng ký hiệu INLET và OUTLET của nhà sản xuất.
Đảm bảo thông gió
Đặc biệt với máy sấy làm lạnh, cần chừa đủ không gian quanh dàn ngưng.
Không nên lắp trong khu vực quá nóng, kín hoặc gần luồng khí nóng của máy nén.
Lắp van xả nước ngưng
Nên có hệ thống xả tại:
- Aftercooler;
- Bộ tách nước;
- Wet receiver;
- Bộ lọc;
- Refrigerated dryer.
Van xả zero-loss có thể giúp hạn chế thất thoát khí nén.
Lắp bypass và van cách ly
Bypass giúp bảo trì máy sấy hoặc bộ lọc mà không cần dừng toàn bộ nhà máy.
Trong điều kiện vận hành bình thường, bypass phải đóng để tránh khí ẩm đi trực tiếp xuống hệ thống.
Chừa không gian bảo trì
Cần đủ không gian để:
- Thay lõi lọc;
- Vệ sinh condenser;
- Bảo trì drain;
- Kiểm tra van;
- Bảo dưỡng hệ thống lạnh;
- Thay desiccant.
Chọn đúng kích thước đường ống
Đường ống vào và ra máy sấy quá nhỏ sẽ làm tăng áp suất tổn thất.
Kích thước phải dựa trên lưu lượng thực tế và vận tốc khí cho phép.
Bảo Trì Hệ Thống Máy Sấy Khí Nén
Bảo trì không chỉ áp dụng cho máy sấy mà còn bao gồm filters, drains, receivers và piping.
Kiểm tra bộ lọc
Theo dõi differential pressure và thay lõi lọc trước khi bị tắc nghiêm trọng.
Kiểm tra van xả nước
Van xả bị kẹt đóng sẽ làm nước tích tụ.
Van bị kẹt mở sẽ liên tục làm thất thoát khí nén.
Vệ sinh condenser
Đối với refrigerated dryer, bụi bẩn trên condenser làm giảm khả năng tản nhiệt và tăng tiêu thụ năng lượng.
Kiểm tra bộ trao đổi nhiệt
Bộ trao đổi nhiệt bị bẩn có thể làm tăng điểm sương và giảm hiệu suất máy sấy.
Theo dõi điểm sương
Đối với ứng dụng quan trọng, nên lắp cảm biến PDP sau máy sấy.
Sự thay đổi điểm sương có thể cảnh báo sự cố trước khi nước xuất hiện trong đường ống.
Theo dõi độ sụt áp
Kiểm tra áp suất trước và sau:
Pre-filter → Dryer → After-filter
Chênh áp tăng thường cho thấy lõi lọc bị bẩn, lưu lượng quá cao hoặc hệ thống cần bảo trì.
Bảo trì máy sấy hấp phụ
Kiểm tra định kỳ:
- Vật liệu hấp phụ;
- Van chuyển đổi;
- Van một chiều;
- Muffler;
- Purge flow;
- Hệ thống gia nhiệt;
- Dew point.
Thay desiccant theo tình trạng thực tế hoặc chu kỳ do nhà sản xuất khuyến nghị.
Kiểm tra bình tích khí
Receiver phải được kiểm tra theo quy định hiện hành đối với bình chịu áp lực, bao gồm van an toàn, đồng hồ áp suất, hệ thống xả và tình trạng thân bình.
Câu Hỏi Thường Gặp
Bố trí tiêu chuẩn của hệ thống máy sấy khí nén là gì?
Một bố trí phổ biến là:
Compressor → Receiver → Filter → Dryer → Filter → Tank → Point of Use
Trong hệ thống chi tiết hơn:
Máy nén → Wet Receiver → Pre-Filter → Dryer → After-Filter → Dry Air Tank → Point of Use
Receiver nên đặt trước hay sau dryer?
Có thể sử dụng cả hai.
Wet receiver trước dryer giúp tách condensate và ổn định lưu lượng.
Dry receiver sau dryer giúp lưu trữ khí đã xử lý và ổn định áp suất phía downstream.
Filter nên đặt trước hay sau dryer?
Thông thường nên có cả hai.
Pre-filter bảo vệ dryer.
After-filter bảo vệ thiết bị phía sau.
Làm thế nào để chọn kích thước dryer?
Cần xem xét:
- Maximum airflow;
- Inlet temperature;
- Operating pressure;
- Ambient temperature;
- Required PDP;
- Correction factors;
- Future demand.
Không nên chọn chỉ theo lưu lượng danh định của compressor.
Điều gì xảy ra nếu dryer quá nhỏ?
Có thể xuất hiện:
- Dew point cao;
- Moisture breakthrough;
- Sụt áp cao;
- Hiệu suất sấy kém;
- Bảo trì nhiều hơn;
- Tuổi thọ máy giảm.
Bao lâu nên bảo trì hệ thống?
Tần suất phụ thuộc vào số giờ vận hành, môi trường, loại máy sấy, tình trạng bộ lọc và hướng dẫn của nhà sản xuất.
Thay vì chỉ dựa vào lịch cố định, nên kết hợp theo dõi dew point, differential pressure và tình trạng thực tế của thiết bị.
Kết Luận
Một hệ thống máy sấy khí nén hiệu quả cần được xem như một hệ thống xử lý khí hoàn chỉnh, không phải chỉ là một máy sấy lắp sau máy nén.
Cấu hình cần ghi nhớ là:
Compressor → Receiver → Filter → Dryer → Filter → Tank → Point of Use
Trong đó:
Receiver ổn định lưu lượng và hỗ trợ tách nước.
Pre-filter bảo vệ dryer.
Dryer kiểm soát độ ẩm và pressure dew point.
After-filter bảo vệ hệ thống downstream.
Dry air tank lưu trữ khí đã xử lý và ổn định nhu cầu.
Point of use nhận khí có chất lượng, áp suất và độ khô phù hợp.
Để hệ thống hoạt động ổn định và tiết kiệm năng lượng, cần đặc biệt chú ý đến system layout, filter placement, receiver position, pressure drop, dryer sizing, installation và maintenance.
Hệ thống tốt nhất không nhất thiết là hệ thống có máy sấy lớn nhất hoặc điểm sương thấp nhất. Quan trọng hơn là hệ thống có thể cung cấp đúng lưu lượng, áp suất, chất lượng khí và điểm sương tại điểm sử dụng với tổn thất áp suất thấp và độ tin cậy cao trong dài hạn.
