Nhà sản xuất máy sấy khí hấp phụ tận dụng nhiệt nén

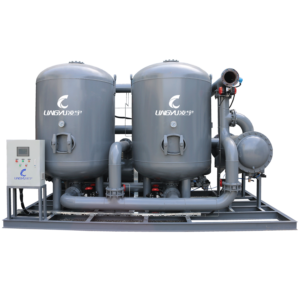

Máy sấy khí hấp phụ tận dụng nhiệt nén cho hệ thống khí nén công nghiệp

Máy sấy khí hấp phụ tận dụng nhiệt nén (Heat of Compression – HOC) sử dụng nguồn nhiệt độ cao sinh ra trong quá trình nén khí để tái sinh chất hút ẩm.

Thay vì chủ yếu phụ thuộc vào bộ gia nhiệt điện hoặc tiêu thụ một lượng lớn khí nén để tái sinh, máy sấy HOC thu hồi nguồn nhiệt có sẵn từ khí xả nhiệt độ cao của máy nén khí và sử dụng nguồn nhiệt này trong quá trình tái sinh chất hút ẩm.

Lingyu cung cấp hai cấu hình Heat of Compression:

• Dòng HOC-E Low-Purge: lượng khí tái sinh ≤3%
• Dòng HOC-Z Zero-Purge: lượng khí tái sinh 0%

Các dòng máy này đặc biệt phù hợp với những hệ thống khí nén công suất lớn, vận hành liên tục và có sẵn nguồn khí xả nhiệt độ cao từ máy nén khí.

Máy sấy khí hấp phụ Heat of Compression hoạt động như thế nào?

Trong chu trình hấp phụ, khí nén đi qua một tháp chứa chất hút ẩm, tại đây hơi nước được loại bỏ trước khi khí khô tiếp tục đi vào hệ thống phía sau.

Trong chu trình tái sinh, khí nén nhiệt độ cao từ máy nén khí được dẫn qua lớp chất hút ẩm đã bão hòa. Nhiệt sinh ra trong quá trình nén giúp giải phóng lượng hơi ẩm đã được hấp phụ và tái sinh chất hút ẩm.

Sau đó, lớp chất hút ẩm đã tái sinh được làm nguội trước khi hai tháp tự động chuyển đổi chức năng.

Quy trình hoạt động:

Khí xả nhiệt độ cao từ máy nén → Gia nhiệt / Tái sinh → Làm nguội → Hấp phụ → Chuyển đổi tháp

Do năng lượng tái sinh được thu hồi từ chính quá trình nén khí, máy sấy HOC có thể giảm đáng kể sự phụ thuộc vào nguồn năng lượng tái sinh bên ngoài khi được thiết kế và kết hợp phù hợp với hệ thống máy nén khí.

So sánh HOC-E Low-Purge và HOC-Z Zero-Purge

Thông số	HOC-E Low-Purge	HOC-Z Zero-Purge
Nguồn năng lượng tái sinh	Nhiệt nén	Nhiệt nén
Lượng khí tái sinh	≤3%	0%
Áp suất khí vào định mức	0,7 MPa	0,7 MPa
Áp suất làm việc	0,6–1,0 MPa	0,6–1,0 MPa
Nhiệt độ khí vào định mức	120°C	120°C
Nhiệt độ khí vào cho phép	110–180°C	110–180°C
Điểm sương áp suất (PDP)	-20°C / -40°C tùy chọn	-20°C / -40°C tùy chọn
Nhiệt độ nước làm mát	≤32°C	≤32°C
Áp suất nước làm mát	0,2–0,6 MPa	0,2–0,6 MPa
Dải lưu lượng tiêu chuẩn	13,5–210 m³/min	13,5–260 m³/min
Dải lưu lượng xấp xỉ	477–7.416 CFM	477–9.181 CFM
Lưu lượng nước làm mát	Khoảng 5,5–86 t/h	Khoảng 10–156 t/h

Dòng HOC-E sử dụng một lượng nhỏ khí thành phẩm trong quá trình tái sinh và làm nguội, với lượng khí tái sinh được giới hạn ở mức ≤3%.

Dòng HOC-Z sử dụng cấu hình tái sinh Zero-Purge, nhờ đó không tiêu thụ khí nén thành phẩm trong quá trình tái sinh.

Cách lựa chọn máy sấy Heat of Compression

Máy sấy tận dụng nhiệt nén cần được lựa chọn dựa trên sự kết hợp giữa máy nén khí và máy sấy như một hệ thống tích hợp, thay vì chỉ dựa trên lưu lượng khí.

Các thông số quan trọng bao gồm:

Thông số lựa chọn	Nội dung cần kiểm tra
Lưu lượng khí	CFM / SCFM / m³/min
Áp suất làm việc	Tiêu chuẩn 0,6–1,0 MPa
Nhiệt độ khí xả máy nén	Cho phép 110–180°C
PDP yêu cầu	-20°C / -40°C
Lượng khí tái sinh	≤3% hoặc 0%
Nhiệt độ nước làm mát	≤32°C
Áp suất nước làm mát	0,2–0,6 MPa
Lưu lượng nước làm mát	Phụ thuộc vào model được chọn
Đặc tính tải của máy nén	Liên tục / biến đổi
Số giờ vận hành hàng năm	Quan trọng khi đánh giá TCO

Nhiệt độ khí xả của máy nén phải duy trì đủ cao để cung cấp lượng nhiệt cần thiết cho quá trình tái sinh.

Đối với các hệ thống có tải thay đổi lớn hoặc nhiệt độ khí xả không đủ cao, công nghệ tái sinh khác có thể phù hợp hơn.

HOC Low-Purge và Zero-Purge: Nên chọn loại nào?

Chọn dòng HOC-E Low-Purge khi:

• Có sẵn nguồn nhiệt từ quá trình nén
• Có thể chấp nhận mức tổn thất khí tái sinh ≤3%
• Ưu tiên hệ thống có độ phức tạp thấp hơn
• Cần xử lý lưu lượng khí nén lớn và vận hành liên tục

Chọn dòng HOC-Z Zero-Purge khi:

• Loại bỏ tổn thất khí nén trong quá trình tái sinh là ưu tiên hàng đầu
• Hệ thống vận hành liên tục trong thời gian dài
• Cần xử lý lưu lượng khí lớn
• Có thể đáp ứng các điều kiện nước làm mát phù hợp
• Chi phí năng lượng khí nén dài hạn là yếu tố quan trọng

Zero-Purge không có nghĩa là không tiêu thụ năng lượng.

Tuần hoàn nước làm mát, hệ thống điều khiển, tổn thất áp suất và điều kiện vận hành tổng thể của hệ thống máy nén khí/máy sấy vẫn cần được tính đến khi đánh giá mức tiêu thụ năng lượng.

So sánh HOC với các công nghệ máy sấy hấp phụ khác

Yếu tố	Heatless	Externally Heated	Blower Heated	HOC
Nguồn tái sinh chính	Khí purge khô	Bộ gia nhiệt	Blower + bộ gia nhiệt	Nhiệt nén
Khí purge	8–14%*	4–8%*	0–3%*	0–3%*
Nguồn nhiệt tái sinh bên ngoài	Không	Có	Có	Thu hồi nhiệt từ máy nén
Mức độ phụ thuộc vào máy nén	Thấp	Thấp	Thấp	Cao
Quy mô hệ thống điển hình	Nhỏ–trung bình	Trung bình–lớn	Trung bình–lớn	Lớn
Chế độ vận hành phù hợp	Thông thường	Liên tục	Liên tục	Liên tục, tải cao
Yếu tố TCO chính	Tổn thất khí purge	Purge + bộ gia nhiệt	Blower / bộ gia nhiệt	Tích hợp với máy nén

*Dựa trên dữ liệu kỹ thuật của các dòng sản phẩm Lingyu tương ứng.

Công nghệ HOC thường trở nên hấp dẫn hơn về mặt kinh tế khi lưu lượng khí và số giờ vận hành hàng năm tăng lên, với điều kiện hệ thống có thể cung cấp liên tục đủ lượng nhiệt từ quá trình nén.

Câu hỏi thường gặp

Máy sấy Heat of Compression yêu cầu nhiệt độ khí vào bao nhiêu?

Dòng Lingyu HOC-E và HOC-Z có nhiệt độ khí vào định mức là 120°C, với dải nhiệt độ khí vào cho phép từ 110–180°C.

Máy sấy HOC có thể đạt điểm sương áp suất bao nhiêu?

Cả hai dòng đều có tùy chọn điểm sương áp suất -20°C hoặc -40°C PDP.

Máy sấy Heat of Compression có sử dụng khí purge không?

Dòng HOC-E sử dụng lượng khí tái sinh ≤3%, trong khi dòng HOC-Z có mức tiêu thụ khí tái sinh 0%.

Máy sấy HOC có cần nước làm mát không?

Có. Các cấu hình HOC-E và HOC-Z được cung cấp sử dụng nước làm mát.

Thông số quy định:

• Nhiệt độ nước làm mát: ≤32°C
• Áp suất nước làm mát: 0,2–0,6 MPa

Dải công suất của máy sấy HOC là bao nhiêu?

Trong dải thông số kỹ thuật tiêu chuẩn được cung cấp:

• HOC-E: 13,5–210 m³/min
• HOC-Z: 13,5–260 m³/min

Khi nào nên chọn HOC thay vì máy sấy Blower Heated?

Nên cân nhắc máy sấy HOC khi hệ thống có nguồn khí xả nhiệt độ cao từ máy nén khí một cách liên tục và nguồn nhiệt này có thể được thu hồi, tích hợp vào quá trình tái sinh của máy sấy.

Máy sấy Blower Heated ít phụ thuộc hơn vào nhiệt độ khí xả của máy nén. Vì vậy, công nghệ này có thể dễ áp dụng hơn đối với những hệ thống mà điều kiện vận hành hoặc tải của máy nén thường xuyên thay đổi.
