Nhà sản xuất máy sấy khí hấp phụ dạng mô-đun

Máy sấy khí hấp phụ không gia nhiệt dạng mô-đun cho hệ thống khí nén linh hoạt

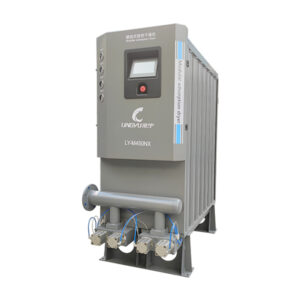

Máy sấy khí hấp phụ không gia nhiệt dạng mô-đun Lingyu M Series kết hợp công nghệ hấp phụ biến thiên áp suất (Pressure Swing Adsorption – PSA) với thiết kế mô-đun nhỏ gọn, phù hợp với các ứng dụng yêu cầu điểm sương áp suất thấp, lắp đặt linh hoạt và khả năng mở rộng công suất khí nén.

So với máy sấy hấp phụ không gia nhiệt hai tháp truyền thống, cấu trúc mô-đun giúp việc mở rộng công suất, bố trí mô-đun dự phòng và bảo trì từng mô-đun trở nên thuận tiện hơn.

M Series có dải lưu lượng từ 1,5 đến 55 m³/min (xấp xỉ 53 đến 1.942 CFM), với mức tiêu thụ khí tái sinh trung bình 5–8%.

Máy sấy khí hấp phụ không gia nhiệt dạng mô-đun hoạt động như thế nào?

M Series sử dụng nhiều buồng hấp phụ luân phiên giữa quá trình sấy và tái sinh.

Trong quá trình hấp phụ, khí nén ẩm đi vào mô-đun đang hoạt động và đi qua lớp chất hút ẩm. Tại đây, hơi nước được hấp phụ trước khi khí nén khô được đưa đến hệ thống phía sau.

Trong quá trình tái sinh, một phần khí nén đã được sấy khô được giãn nở và dẫn qua mô-đun đã bão hòa để loại bỏ lượng hơi ẩm đã được hấp phụ.

Hệ thống tự động chuyển đổi giữa các nhóm hấp phụ và tái sinh để duy trì nguồn khí nén khô liên tục mà không cần bộ gia nhiệt tái sinh bên ngoài.

Dải thông số kỹ thuật M Series

Thông số	Thông số kỹ thuật
Công suất	1,5–55 m³/min
Công suất xấp xỉ	53–1.942 CFM
Áp suất khí vào định mức	0,7 MPa
Áp suất làm việc	0,6–1,0 MPa
Nhiệt độ khí vào định mức	10–30°C
Nhiệt độ khí vào tối đa	≤40°C
Điểm sương áp suất khí vào	≤15°C
Điểm sương áp suất khí ra	≤-20°C
Điểm sương áp suất tùy chọn	≤-40°C
Lượng khí tái sinh	5–8%
Chất hút ẩm	Alumina hoạt tính + rây phân tử hiệu suất cao
Nhiệt độ môi trường định mức	35°C
Dải nhiệt độ môi trường hoạt động	2–45°C

Đối với lưu lượng trên 55 m³/min hoặc các điều kiện vận hành đặc biệt, cấu hình model cần được xác nhận theo yêu cầu cụ thể của dự án.

Công suất mô-đun & khả năng mở rộng

M Series có nhiều mức công suất tiêu chuẩn:

1,5 · 2,5 · 3,8 · 6,5 · 10,5 · 13,5 · 17 · 21,5 · 25 · 28,5 · 37 · 41,5 · 50 · 55 m³/min

Kiến trúc mô-đun cho phép cấu hình công suất hệ thống theo nhu cầu khí nén hiện tại, đồng thời dành khả năng mở rộng trong tương lai.

Điều này đặc biệt hữu ích khi:

• Công suất sản xuất dự kiến sẽ tăng
• Nhu cầu khí nén được bổ sung theo từng giai đoạn
• Không gian lắp đặt hạn chế
• Một hệ thống sấy khí trung tâm cần phục vụ nhiều dây chuyền sản xuất
• Các quy trình quan trọng yêu cầu công suất dự phòng

Khả năng mở rộng cần được xem xét ngay từ giai đoạn thiết kế ban đầu đối với ống góp (manifold), hệ thống điều khiển, đường ống và không gian lắp đặt dự phòng.

Dự phòng N+1 & công suất dự phòng

Đối với các hệ thống khí nén quan trọng, máy sấy dạng mô-đun có thể được cấu hình với công suất dự phòng bổ sung.

Một cấu hình N+1 điển hình sử dụng số lượng mô-đun cần thiết để đáp ứng lưu lượng vận hành bình thường cộng thêm một mô-đun dự phòng.

Ví dụ:

4 mô-đun vận hành cần thiết + 1 mô-đun dự phòng = cấu hình N+1

Cấu hình này có thể giúp hệ thống duy trì công suất cung cấp khí khô trong khi một mô-đun đang được bảo trì, với điều kiện toàn bộ máy sấy, manifold, hệ thống điều khiển và công suất lưu lượng đã được thiết kế phù hợp cho chế độ dự phòng.

Do đó, M Series đặc biệt phù hợp với các ứng dụng mà tính linh hoạt trong bảo trì và khả năng duy trì nguồn khí nén liên tục quan trọng hơn việc đạt chi phí đầu tư thiết bị ban đầu thấp nhất.

Ưu điểm bảo trì của thiết kế mô-đun

Cấu trúc mô-đun giúp tiếp cận từng cụm hấp phụ dễ dàng hơn so với thiết kế bình chịu áp suất lớn truyền thống.

Tùy theo cấu hình hệ thống, công việc bảo trì có thể bao gồm:

• Kiểm tra từng mô-đun
• Thay thế chất hút ẩm
• Bảo dưỡng van
• Luân phiên mô-đun dự phòng
• Mở rộng công suất
• Thay thế mô-đun

M Series cũng sử dụng kết cấu tích hợp nhỏ gọn, giúp giảm diện tích lắp đặt và đơn giản hóa việc tiếp cận thiết bị trong các phòng máy nén có không gian hạn chế.

Máy sấy mô-đun vs máy sấy hấp phụ không gia nhiệt truyền thống

Yếu tố	Modular Heatless	Conventional Heatless
Công nghệ sấy	PSA	PSA
Phương pháp tái sinh	Khí purge khô	Khí purge khô
Khí purge	5–8%	Thường cao hơn tùy theo dòng máy
Công suất tiêu chuẩn	1,5–55 m³/min	Có dải lưu lượng cao rộng hơn
Mở rộng công suất	Linh hoạt	Hạn chế hơn
Dự phòng N+1	Dễ cấu hình hơn	Thường cần máy sấy dự phòng riêng
Diện tích lắp đặt	Nhỏ gọn / mô-đun	Cấu hình hai tháp
Tính linh hoạt khi bảo trì	Cao hơn	Phụ thuộc nhiều hơn vào toàn bộ máy sấy
Lắp đặt	Linh hoạt	Truyền thống
Phù hợp nhất	Hệ thống hạn chế không gian, cần mở rộng hoặc dự phòng	Hệ thống có công suất cố định

Máy sấy dạng mô-đun không nhất thiết là lựa chọn tốt nhất cho mọi hệ thống.

Đối với hệ thống lưu lượng lớn, công suất cố định và không yêu cầu dự phòng, máy sấy hấp phụ không gia nhiệt hoặc máy sấy hấp phụ có gia nhiệt truyền thống có thể là giải pháp đơn giản hơn.

Đối với hệ thống ưu tiên khả năng mở rộng, lắp đặt nhỏ gọn, thuận tiện bảo trì hoặc dự phòng, kiến trúc mô-đun mang lại những lợi thế rõ rệt.

Điểm sương áp suất & lượng khí Purge

M Series cung cấp điểm sương áp suất khí ra tiêu chuẩn ≤-20°C, với tùy chọn ≤-40°C.

Mức tiêu thụ khí tái sinh khoảng 5–8%, thấp hơn mức trung bình 8–14% được quy định cho các dòng máy sấy không gia nhiệt CH / HH truyền thống của Lingyu.

Ví dụ, với lưu lượng khí vào 50 m³/min:

• 5% purge ≈ 2,5 m³/min
• 8% purge ≈ 4,0 m³/min

Khí purge đã trải qua quá trình nén, vì vậy lượng khí này cần được tính đến khi đánh giá tổng lưu lượng của hệ thống và chi phí vận hành.

Cách lựa chọn máy sấy khí hấp phụ dạng mô-đun

Các thông số lựa chọn chính bao gồm:

• Lưu lượng khí: CFM, SCFM hoặc m³/min
• Áp suất làm việc
• Nhiệt độ khí vào
• PDP yêu cầu
• Lượng khí tái sinh
• Nhu cầu lưu lượng khí hiện tại
• Công suất mở rộng trong tương lai
• Số lượng mô-đun vận hành
• Yêu cầu dự phòng / N+1
• Không gian lắp đặt hiện có
• Chiến lược bảo trì

Đối với các ứng dụng yêu cầu PDP ≤-40°C, cần xác nhận cấu hình điểm sương thấp tùy chọn khi lựa chọn model.

Đối với các hệ thống có lưu lượng gần hoặc vượt 55 m³/min, cũng nên đánh giá các giải pháp Heatless truyền thống, Externally Heated, Blower Heated hoặc HOC dựa trên yêu cầu về lưu lượng và chi phí vận hành.

Câu hỏi thường gặp

Dải công suất của M Series là bao nhiêu?

M Series tiêu chuẩn có dải lưu lượng từ 1,5 đến 55 m³/min, tương đương khoảng 53 đến 1.942 CFM.

Máy có thể cung cấp điểm sương áp suất bao nhiêu?

Điểm sương áp suất khí ra tiêu chuẩn là ≤-20°C, với tùy chọn ≤-40°C.

Máy sử dụng bao nhiêu khí tái sinh?

M Series có mức tiêu thụ khí tái sinh khoảng 5–8% trong các điều kiện vận hành áp dụng.

Máy sấy dạng mô-đun có thể mở rộng sau này không?

Có, với điều kiện hệ thống được thiết kế sẵn cho việc mở rộng. Công suất manifold, hệ thống điều khiển, đường ống, không gian lắp đặt và số lượng mô-đun trong tương lai cần được xem xét ngay từ giai đoạn thiết kế ban đầu.

Có thể cấu hình dự phòng N+1 không?

Có. Hệ thống mô-đun có thể được thiết kế với công suất dự phòng bổ sung. Cấu hình N+1 cụ thể cần được thiết kế dựa trên lưu lượng yêu cầu của toàn hệ thống và công suất của từng mô-đun.

M Series sử dụng loại chất hút ẩm nào?

Theo thông số kỹ thuật, M Series sử dụng alumina hoạt tính kết hợp với rây phân tử hiệu suất cao (high-performance molecular sieve).
