Nhà sản xuất và cung cấp bộ lọc khí nén uy tín tại Trung Quốc, mang đến các giải pháp lọc hiệu suất cao cho hệ thống khí nén công nghiệp.
Bộ lọc khí nén là thành phần thiết yếu trong hệ thống khí nén công nghiệp, được thiết kế để loại bỏ các chất gây ô nhiễm như hơi ẩm, khí dầu, các hạt rắn và mùi khỏi khí nén. Còn được gọi là bộ lọc đường ống khí hoặc bộ tách khí–lỏng, các bộ lọc này đảm bảo khí nén được tinh sạch đúng cách trước khi đến các thiết bị nhạy cảm phía sau.
Lọc khí nén hiệu suất cao đóng vai trò quan trọng trong việc bảo vệ máy sấy khí, dụng cụ khí nén, van điều khiển và các thiết bị sản xuất. Bằng cách đảm bảo khí nén sạch, khô và không chứa tạp chất, các bộ lọc khí nén nâng cao độ tin cậy của hệ thống, giảm mài mòn thiết bị và cải thiện chất lượng khí tổng thể cho các hoạt động công nghiệp.
Bộ lọc khí nén Lingyu loại bỏ các hạt rắn, nước lỏng, aerosol dầu và hơi dầu khỏi khí nén trước khi các chất ô nhiễm này đi đến máy sấy khí, thiết bị khí nén, quy trình sản xuất hoặc các ứng dụng quan trọng ở phía hạ nguồn.
Các loại chất ô nhiễm khác nhau yêu cầu cấp lọc khác nhau. Vì vậy, một hệ thống xử lý khí nén hoàn chỉnh thường sử dụng nhiều cấp lọc nối tiếp thay vì chỉ dựa vào một bộ lọc duy nhất.

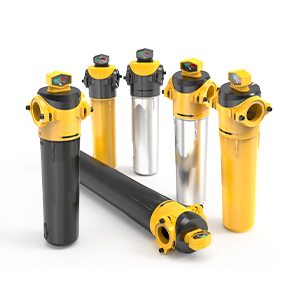

Dòng bộ lọc chính xác Lingyu D Series có dải lưu lượng từ 1,5 đến 170 m³/min (xấp xỉ 53 đến 6.003 CFM), với nhiều cấp lọc dành cho tiền lọc, loại bỏ dầu và hạt mịn, loại bỏ dầu hiệu suất cao và xử lý bằng than hoạt tính.
Khí nén có thể chứa nhiều loại tạp chất phát sinh từ không khí môi trường, máy nén khí, hệ thống đường ống và chính mạng khí nén.
| Chất ô nhiễm | Nguồn điển hình | Cấp lọc khuyến nghị |
|---|---|---|
| Bụi / gỉ sét / cặn đường ống | Không khí môi trường và đường ống | Tiền lọc AO |
| Nước lỏng | Làm mát và ngưng tụ | Bộ tách / tiền lọc AO |
| Aerosol dầu | Máy nén khí và hệ thống khí | Bộ lọc đồng tụ AA / AX |
| Hạt mịn | Máy nén / đường ống / thiết bị phía trước | AA / AX |
| Hơi dầu / mùi hydrocarbon | Hydrocarbon từ máy nén | Than hoạt tính ACS |
Cần phân biệt giữa dầu lỏng, aerosol dầu và hơi dầu.
Các bộ lọc đồng tụ tinh được sử dụng để loại bỏ aerosol dầu và các hạt mịn, trong khi than hoạt tính được sử dụng khi cần tiếp tục giảm lượng hơi dầu còn lại.
Lingyu D Series sử dụng nhiều cấp lọc khác nhau tùy theo chất lượng khí nén yêu cầu.
| Cấp lọc | Ứng dụng | Khả năng lọc hạt | Hàm lượng dầu còn lại |
| AO | Tiền lọc | ≥1,0 μm | ≤3 ppm |
| AA | Loại bỏ dầu & hạt | ≥0,1 μm | ≤0,1 ppm |
| AX | Loại bỏ dầu hiệu suất cao | ≥0,01 μm | ≤0,05 ppm |
| ACS | Loại bỏ dầu bằng than hoạt tính | N/A | ≤0,003 ppm |
Một hệ thống điển hình có thể sử dụng:
AO → AA → AX → ACS
Tuy nhiên, tổ hợp thực tế phụ thuộc vào:
Việc lựa chọn nên bắt đầu từ loại chất ô nhiễm cần loại bỏ và chất lượng khí nén yêu cầu ở phía sau hệ thống.
| Yêu cầu | Cấp lọc khuyến nghị |
| Loại bỏ hạt lớn, gỉ sét và tạp chất thô | AO |
| Loại bỏ aerosol dầu và hạt thông thường | AA |
| Loại bỏ aerosol dầu mịn và hạt siêu nhỏ | AX |
| Giảm hơi dầu / mùi hydrocarbon | ACS |
| Bảo vệ máy sấy khí tác nhân lạnh | AO / hệ thống tiền lọc phù hợp |
| Bảo vệ máy sấy khí hấp phụ | AO + AA / AX tùy điều kiện khí vào |
| Bảo vệ quy trình phía sau máy sấy | AA / AX tùy chất lượng khí yêu cầu |
| Yêu cầu hàm lượng dầu dư rất thấp | AX + ACS |
Công suất bộ lọc cũng phải phù hợp với lưu lượng thực tế và áp suất làm việc của hệ thống.
Bộ lọc quá nhỏ sẽ làm tăng vận tốc khí và độ sụt áp, đồng thời có thể làm giảm hiệu quả lọc.
Vị trí lắp đặt bộ lọc phụ thuộc vào công nghệ máy sấy khí.
Một bố trí điển hình:
Máy nén khí → Bộ làm mát sau / Bộ tách nước → Tiền lọc → Máy sấy khí tác nhân lạnh → Bộ lọc tinh → Quy trình sử dụng
Bộ lọc phía trước giúp loại bỏ các hạt, chất lỏng và aerosol dầu trước khi chúng đi vào máy sấy.
Bộ lọc tinh phía sau có thể được lựa chọn tùy theo chất lượng khí mà quy trình yêu cầu.
Một bố trí điển hình:
Máy nén khí → Bộ tách → AO → AA / AX → Máy sấy khí hấp phụ → Bộ lọc bụi → Quy trình
Hệ thống lọc hiệu suất cao phía trước đặc biệt quan trọng vì dầu có thể làm giảm khả năng hấp phụ và tuổi thọ của chất hút ẩm.
Bộ lọc hạt ở phía sau thường được sử dụng để giữ bụi chất hút ẩm trước khi khí nén đi đến thiết bị nhạy cảm.
Tổ hợp bộ lọc cuối cùng cần được lựa chọn theo loại máy nén khí, yêu cầu của máy sấy và chất lượng khí nén cần đạt.
ISO 8573-1 phân loại chất lượng khí nén theo ba nhóm chất ô nhiễm chính:
Hạt · Nước · Dầu
Bộ lọc chủ yếu kiểm soát phần hạt và dầu, trong khi máy sấy khí kiểm soát hơi nước / điểm sương áp suất.
Điều này có nghĩa là mục tiêu chất lượng khí theo ISO 8573-1 thường cần đạt được bằng cách lựa chọn toàn bộ chuỗi xử lý khí, chứ không phải chỉ bằng một bộ lọc.
Ví dụ:
Máy nén khí → Tách nước → Lọc hạt/dầu → Máy sấy khí → Lọc cuối → Quy trình
Do đó, cấp chất lượng khí theo ISO 8573-1 cần được xác định trước khi lựa chọn cấu hình bộ lọc và máy sấy cuối cùng.
Lưu ý quan trọng: Các giá trị lọc riêng lẻ của D Series không nên tự động được trình bày như một cấp ISO 8573-1 được đảm bảo cho toàn bộ hệ thống khí nén.
Chất lượng khí cuối cùng phụ thuộc vào toàn bộ cấu hình xử lý và điều kiện vận hành thực tế.
D Series bao phủ từ các hệ thống khí nén nhỏ đến các trạm khí nén tập trung quy mô lớn.
| Kết cấu bộ lọc | Dải lưu lượng | Kết nối điển hình |
| Hợp kim nhôm đúc chính xác | 1,5–28,8 m³/min | RC3/4" – RC3" |
| Thép carbon mặt bích | 22–170 m³/min | DN80 – DN200 |
Điều này cung cấp các cấu hình lọc tiêu chuẩn từ khoảng 53 CFM đến 6.003 CFM.
Đối với các dải công suất chồng lấn, cần xem xét:
Mọi bộ lọc khí nén đều tạo ra một mức độ sụt áp nhất định.
Khi chất bẩn tích tụ trên lõi lọc, chênh áp có thể tăng lên, buộc máy nén khí phải vận hành ở áp suất xả cao hơn để duy trì áp suất yêu cầu ở phía sau hệ thống.
Bộ lọc Lingyu D Series sử dụng đường dẫn khí bên trong được mở rộng để giảm tổn thất áp suất và được trang bị chỉ thị chênh áp giúp xác định thời điểm cần bảo dưỡng hoặc thay lõi lọc.
Khi lựa chọn bộ lọc, cần xem xét:
Độ sụt áp ban đầu + Độ sụt áp khi vận hành + Lưu lượng khí + Mức độ nhiễm bẩn của lõi lọc + Chi phí năng lượng
Do dữ liệu kỹ thuật D Series được cung cấp không quy định một giá trị chênh áp danh định duy nhất, yêu cầu về độ sụt áp thực tế cần được xác nhận theo model và điều kiện vận hành cụ thể.
Không nên chỉ thay lõi lọc sau khi đã xuất hiện vấn đề rõ ràng về chất lượng khí.
Việc bảo trì cần xem xét:
Lõi lọc bị bám bẩn nhiều có thể làm tăng độ sụt áp và chi phí vận hành ngay cả trước khi bị tắc hoàn toàn.
Đối với các ứng dụng quan trọng, việc thay lõi lọc nên được đưa vào chương trình bảo trì phòng ngừa, thay vì chỉ dựa trên mức độ nhiễm bẩn có thể quan sát bằng mắt.
AO → Máy sấy khí tác nhân lạnh → AA
Phù hợp cho sản xuất công nghiệp thông thường và thiết bị khí nén, nơi cần kiểm soát cơ bản đối với hạt, độ ẩm và aerosol dầu.
AO → AA / AX → Máy sấy khí hấp phụ → Bộ lọc hạt
Giúp bảo vệ chất hút ẩm khỏi dầu và tạp chất, đồng thời kiểm soát bụi chất hút ẩm ở phía sau máy sấy.
AO → AA → AX → Máy sấy khí → ACS
Được sử dụng khi cần giảm mạnh aerosol dầu mịn và hơi dầu.
Cấu hình chính xác luôn cần được lựa chọn theo chất lượng khí thực sự cần thiết, thay vì đơn giản lắp số lượng bộ lọc tối đa.
Điều này phụ thuộc vào loại chất ô nhiễm và yêu cầu của thiết bị phía sau.
Lingyu D Series cung cấp các cấp lọc từ ≥1,0 μm cho tiền lọc đến ≥0,01 μm cho việc loại bỏ dầu và hạt hiệu suất cao.
AO chủ yếu được sử dụng làm tiền lọc.
AA cung cấp khả năng loại bỏ aerosol dầu và hạt mịn hơn.
AX cung cấp khả năng lọc hiệu suất cao đến mức danh định ≥0,01 μm của D Series.
Than hoạt tính chủ yếu được sử dụng để giảm hơi dầu và hydrocarbon.
Thông thường, bộ lọc than hoạt tính nên được lắp đặt sau các cấp lọc hạt và lọc đồng tụ phù hợp, thay vì sử dụng như bộ lọc duy nhất để loại bỏ dầu.
Trong nhiều hệ thống, cần lắp bộ lọc ở cả hai vị trí.
Bộ lọc phía trước bảo vệ máy sấy khỏi hạt, dầu và chất lỏng.
Bộ lọc phía sau bảo vệ quy trình cuối cùng và, đối với máy sấy hấp phụ, có thể loại bỏ bụi chất hút ẩm.
Cần theo dõi:
D Series được trang bị chỉ thị chênh áp để hỗ trợ phát hiện khi điện trở của lõi lọc tăng lên.
Thông thường là không.
ISO 8573-1 xem xét đồng thời hạt, nước và dầu. Chất lượng khí yêu cầu thường phụ thuộc vào sự kết hợp hoàn chỉnh giữa lọc, sấy khí, tách nước ngưng và điều kiện vận hành của hệ thống.Số 22, tòa nhà 1–3, đường Kim Trúc, thị trấn Hạc Thành, quận Hạc Sơn, thành phố Giang Môn, tỉnh Quảng Đông, Trung Quốc.
