Nhà sản xuất máy tạo khí nitơ PSA công nghiệp

Máy tạo khí nitơ PSA cho hệ thống cung cấp nitơ tại chỗ trong công nghiệp

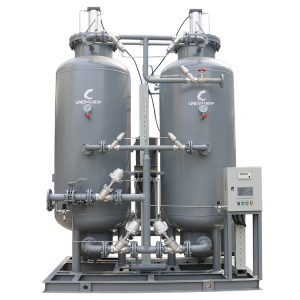

Máy tạo khí nitơ PSA của Lingyu sản xuất khí nitơ trực tiếp tại chỗ từ khí nén bằng công nghệ Hấp phụ biến thiên áp suất (Pressure Swing Adsorption – PSA) và Sàng phân tử carbon (Carbon Molecular Sieve – CMS).

Hệ thống cung cấp khí nitơ liên tục mà không phụ thuộc vào bình khí nitơ hoặc việc giao nitơ lỏng định kỳ. Độ tinh khiết và lưu lượng nitơ có thể được lựa chọn theo yêu cầu cụ thể của từng quy trình sản xuất.

Máy tạo khí nitơ PSA Lingyu có dải độ tinh khiết nitơ từ 98% đến 99,999%, với công suất sản xuất tiêu chuẩn lên đến 600 m³/h, tùy thuộc vào mức độ tinh khiết được lựa chọn.

Thiết bị phù hợp cho nhiều ứng dụng công nghiệp như đóng gói thực phẩm, điện tử, gia công kim loại, sản xuất hóa chất, dược phẩm, cắt laser, xử lý nhiệt và các quy trình khác yêu cầu nguồn cung nitơ ổn định.

Máy tạo khí nitơ PSA hoạt động như thế nào?

Máy tạo khí nitơ PSA tách nitơ khỏi khí nén dựa trên đặc tính hấp phụ chọn lọc của Sàng phân tử carbon (CMS).

1. Xử lý khí nén đầu vào

Trước khi đi vào máy tạo khí nitơ, khí nén được đưa qua hệ thống lọc và sấy để loại bỏ hơi ẩm, dầu và các hạt rắn.

Việc xử lý khí nén đúng cách giúp bảo vệ CMS, đồng thời duy trì độ tinh khiết nitơ và hiệu suất vận hành ổn định của hệ thống.

2. Hấp phụ PSA

Khí nén sạch đi vào một trong hai tháp hấp phụ chứa Sàng phân tử carbon.

Dưới áp suất, oxy được CMS ưu tiên hấp phụ, trong khi nitơ đi qua lớp vật liệu hấp phụ và được thu hồi dưới dạng khí sản phẩm.

3. Tái sinh

Trong khi một tháp đang sản xuất nitơ, tháp còn lại được giảm áp. Oxy đã hấp phụ được giải phóng và thải ra ngoài, giúp tái sinh CMS để chuẩn bị cho chu kỳ tiếp theo.

4. Chuyển đổi tháp tự động

Hai tháp hấp phụ luân phiên giữa quá trình hấp phụ và tái sinh, thông thường với chu kỳ chuyển đổi tự động khoảng 45–60 giây.

Nhờ đó, hệ thống có thể cung cấp khí nitơ liên tục.

Điều kiện vận hành của máy tạo khí nitơ PSA

Thông số	Điều kiện tiêu chuẩn
Công nghệ	Hấp phụ biến thiên áp suất (PSA)
Vật liệu hấp phụ	Sàng phân tử carbon (CMS)
Độ tinh khiết nitơ	98%–99,999%
Công suất sản xuất nitơ	Lên đến 600 m³/h tùy theo độ tinh khiết
Áp suất khí đầu vào	0,5–0,8 MPa
Nhiệt độ khí đầu vào	≤40°C
Độ tinh khiết nitơ đầu vào	95%–99,999%
Điểm sương nitơ	≤−40°C
Nhiệt độ môi trường	≤40°C
Chu kỳ chuyển đổi	45–60 giây
Nguồn điện	220 V / 50 Hz
Độ ồn	≤75 dB

Công suất sản xuất nitơ thực tế và lượng khí nén tiêu thụ phụ thuộc đáng kể vào độ tinh khiết nitơ yêu cầu.

Độ tinh khiết, lưu lượng nitơ và mức tiêu thụ khí nén

Độ tinh khiết nitơ là một trong những thông số quan trọng nhất khi lựa chọn máy tạo khí nitơ PSA.

Độ tinh khiết nitơ càng cao thì lượng oxy cần loại bỏ khỏi khí cấp càng lớn. Vì vậy, với cùng một lưu lượng nitơ đầu ra, mức tiêu thụ khí nén thường sẽ tăng khi yêu cầu độ tinh khiết cao hơn.

Dựa trên các cấu hình PSA tiêu chuẩn của Lingyu:

Độ tinh khiết N₂	Dải lưu lượng N₂ tiêu chuẩn	Ví dụ ở 100 m³/h N₂	Lượng khí nén tiêu thụ hiệu dụng*
98%	20–600 m³/h	100 m³/h	≈3,33 m³/min
99%	15–530 m³/h	100 m³/h	≈3,40 m³/min
99,5%	12–440 m³/h	100 m³/h	≈5,00 m³/min
99,9%	10–300 m³/h	100 m³/h	≈6,67 m³/min
99,99%	5–200 m³/h	100 m³/h	≈8,67 m³/min
99,999%	Tùy chỉnh	Liên hệ Lingyu	Phụ thuộc ứng dụng

*Các giá trị tham khảo dựa trên điều kiện vận hành tiêu chuẩn trong dữ liệu kỹ thuật của Lingyu. Nhu cầu khí nén thực tế phụ thuộc vào độ tinh khiết, áp suất, nhiệt độ, độ ẩm và điều kiện vận hành.

Cách lựa chọn máy tạo khí nitơ PSA

Không nên lựa chọn máy tạo khí nitơ chỉ dựa trên lưu lượng nitơ.

Cần xem xét đồng thời độ tinh khiết yêu cầu, lưu lượng, áp suất đầu ra, điều kiện khí nén và chế độ vận hành.

Các thông số lựa chọn chính bao gồm:

• Độ tinh khiết nitơ yêu cầu (%)
• Lưu lượng nitơ yêu cầu (Nm³/h hoặc SCFM)
• Áp suất nitơ đầu ra yêu cầu
• Áp suất khí nén hiện có
• Nhiệt độ khí nén
• Chất lượng khí nén
• Điểm sương nitơ yêu cầu
• Số giờ vận hành mỗi ngày
• Nhu cầu nitơ trung bình và cực đại
• Nguồn điện hiện có

Độ tinh khiết ảnh hưởng đáng kể đến kích thước máy tạo khí nitơ

Không nên mặc định lựa chọn độ tinh khiết nitơ cao nhất nếu quy trình thực tế không yêu cầu.

Ví dụ, sản xuất nitơ có độ tinh khiết 99,99% thường cần lượng khí nén lớn hơn đáng kể so với sản xuất nitơ 99% ở cùng một lưu lượng nitơ.

Do đó, lựa chọn đúng độ tinh khiết mà quy trình thực sự yêu cầu có thể giúp giảm:

Kích thước máy tạo khí nitơ + Công suất máy nén khí + Mức tiêu thụ năng lượng + Chi phí vận hành

Đối với các ứng dụng yêu cầu độ tinh khiết cao hơn phạm vi PSA tiêu chuẩn, Lingyu có thể đánh giá các cấu hình tinh lọc nitơ tùy chỉnh.

Lựa chọn độ tinh khiết nitơ theo ứng dụng

Các quy trình khác nhau yêu cầu mức độ tinh khiết nitơ khác nhau.

Ứng dụng	Yêu cầu nitơ điển hình	Yếu tố cần xem xét khi lựa chọn
Đóng gói thực phẩm	Tùy thuộc ứng dụng	Sản phẩm, quy trình đóng gói và mục tiêu O₂ dư
Tạo môi trường trơ trong hóa chất	98%–99,9%+	An toàn quy trình và giới hạn oxy
Xử lý nhiệt kim loại	99,5%–99,999%	Vật liệu và quy trình lò
Điện tử	Độ tinh khiết cao	Yêu cầu kiểm soát nhiễm bẩn của quy trình
Cắt laser	Tùy thuộc ứng dụng	Vật liệu, độ dày và quy trình cắt
Sản xuất dược phẩm	Độ tinh khiết cao	Yêu cầu về quy trình và chất lượng
Tạo môi trường trơ trong dầu khí	Tùy thuộc ứng dụng	Nồng độ oxy yêu cầu
Tạo môi trường trơ công nghiệp thông thường	98%–99,9%	Mức oxy cho phép của từng quy trình

Các giá trị trên chỉ nên được sử dụng làm hướng dẫn lựa chọn, không phải là tiêu chuẩn áp dụng chung cho mọi ứng dụng. Độ tinh khiết nitơ cuối cùng cần được xác định theo yêu cầu thực tế của quy trình.

Hệ thống tạo khí nitơ PSA hoàn chỉnh

Máy tạo khí nitơ PSA cần nguồn khí nén được xử lý đúng cách để đảm bảo vận hành ổn định và đáng tin cậy.

Một cấu hình hệ thống điển hình:

Máy nén khí → Bình chứa khí → Bộ lọc sơ cấp → Máy sấy khí tác nhân lạnh → Bộ lọc tinh → Bình đệm khí nén → Máy tạo khí nitơ PSA → Bình đệm nitơ → Hệ thống cấp nitơ

Phần xử lý khí nén có nhiệm vụ loại bỏ nước, dầu và các hạt rắn trước khi khí đi vào các tháp hấp phụ CMS.

Bình đệm nitơ giúp ổn định lưu lượng và áp suất khí sản phẩm trước khi nitơ được cung cấp cho thiết bị hoặc quy trình phía sau.

Lingyu có thể cung cấp riêng máy tạo khí nitơ hoặc hệ thống hoàn chỉnh bao gồm xử lý khí nén và tạo khí nitơ theo yêu cầu của từng dự án.

Máy tạo khí nitơ PSA so với bình nitơ / nitơ lỏng

Đối với các cơ sở có nhu cầu sử dụng nitơ liên tục, hệ thống PSA sản xuất nitơ tại chỗ có thể giúp giảm sự phụ thuộc vào nguồn nitơ cung cấp từ bên ngoài.

Yếu tố	Máy tạo khí nitơ PSA	Bình khí / Nitơ lỏng
Sản xuất nitơ	Tại chỗ	Nhà cung cấp bên ngoài
Phụ thuộc vào giao hàng	Thấp	Cao
Độ tinh khiết nitơ	Lựa chọn theo quy trình	Theo thông số của nhà cung cấp
Tính liên tục của nguồn cung	Liên tục khi các tiện ích hoạt động ổn định	Phụ thuộc vào tồn kho / giao hàng
Yêu cầu lưu trữ	Bình đệm	Bình khí / bồn chứa
Chi phí vận hành chính	Khí nén + điện năng	Chi phí mua nitơ + logistics
Phù hợp nhất	Nhu cầu liên tục	Nhu cầu thấp / không liên tục

Giải pháp kinh tế nhất phụ thuộc vào mức tiêu thụ nitơ, độ tinh khiết yêu cầu, giá nitơ tại địa phương, giá điện, hiệu suất máy nén khí và số giờ vận hành hàng năm.

TCO của máy tạo khí nitơ: Yếu tố nào quyết định chi phí vận hành?

Giá mua máy tạo khí nitơ chỉ là một phần trong Tổng chi phí sở hữu (Total Cost of Ownership – TCO).

Đối với hệ thống PSA, phần lớn chi phí dài hạn thường liên quan đến việc sản xuất lượng khí nén cần thiết cho quá trình tách nitơ.

Các yếu tố TCO quan trọng bao gồm:

Lưu lượng nitơ × Độ tinh khiết yêu cầu × Mức tiêu thụ khí nén hiệu dụng × Năng lượng máy nén × Số giờ vận hành hàng năm

Độ tinh khiết nitơ càng cao thường dẫn đến mức tiêu thụ khí nén càng lớn.

Vì vậy, việc lựa chọn độ tinh khiết nitơ phù hợp chính xác với yêu cầu thực tế của quy trình có thể ảnh hưởng đáng kể đến chi phí vận hành trong toàn bộ vòng đời thiết bị.

Các yếu tố TCO khác cần xem xét bao gồm:

• Thay thế lõi lọc
• Bảo trì máy sấy khí
• Tình trạng hoạt động của CMS
• Bảo trì van
• Bảo trì máy nén khí
• Chi phí điện năng
• Tối ưu hóa áp suất hệ thống

Câu hỏi thường gặp

Máy tạo khí nitơ PSA có thể sản xuất nitơ với độ tinh khiết bao nhiêu?

Máy tạo khí nitơ PSA tiêu chuẩn của Lingyu có dải độ tinh khiết nitơ từ 98% đến 99,99%, trong khi mức 99,999% có thể được cung cấp cho các yêu cầu độ tinh khiết cao theo cấu hình tùy chỉnh.

Máy tạo khí nitơ PSA có thể sản xuất bao nhiêu nitơ?

Các cấu hình tiêu chuẩn của Lingyu cung cấp công suất sản xuất nitơ lên đến khoảng 600 m³/h, tùy thuộc vào độ tinh khiết yêu cầu. Độ tinh khiết càng cao thì dải lưu lượng tiêu chuẩn tối đa thường càng giảm.

Máy tạo khí nitơ tiêu thụ bao nhiêu khí nén?

Lượng khí nén tiêu thụ phụ thuộc đáng kể vào lưu lượng và độ tinh khiết nitơ.

Ví dụ, theo dữ liệu tham khảo của Lingyu, để sản xuất 100 m³/h nitơ ở độ tinh khiết 98% cần khoảng 3,33 m³/min khí nén hiệu dụng, trong khi sản xuất 100 m³/h ở độ tinh khiết 99,99% cần khoảng 8,67 m³/min trong các điều kiện thiết kế được nêu.

Máy tạo khí nitơ PSA yêu cầu áp suất khí đầu vào bao nhiêu?

Theo dữ liệu kỹ thuật tiêu chuẩn của Lingyu, áp suất khí đầu vào là 0,5–0,8 MPa.

Máy tạo khí nitơ PSA có cần máy sấy khí không?

Có. Khí nén cần được lọc và sấy đúng cách trước khi đi vào hệ thống hấp phụ PSA. Điều này giúp bảo vệ Sàng phân tử carbon (CMS) khỏi nước, dầu và các chất ô nhiễm.

Nên chọn nitơ 99%, 99,9% hay 99,99%?

Nên lựa chọn mức độ tinh khiết nitơ thấp nhất nhưng vẫn đáp ứng an toàn và đầy đủ yêu cầu của quy trình.

Việc tăng độ tinh khiết có thể làm tăng đáng kể lượng khí nén tiêu thụ và chi phí vận hành.
