Áp suất khí nén chỉ thực sự hữu ích khi có đủ áp suất đến được điểm sử dụng.
Máy nén khí có thể cung cấp khí ở áp suất yêu cầu, nhưng dụng cụ khí nén, máy móc sản xuất và thiết bị công nghệ vẫn có thể nhận không đủ áp suất do tổn thất qua đường ống, bộ lọc, máy sấy khí, van, phụ kiện và các bộ phận khác.
Sự chênh lệch này được gọi là tổn thất áp suất khí nén.
Một mức tổn thất áp suất nhất định là không thể tránh khỏi khi khí đi qua hệ thống khí nén. Vì vậy, mục tiêu không phải là loại bỏ hoàn toàn tổn thất áp suất mà là ngăn ngừa những tổn thất không cần thiết làm tăng mức tiêu thụ năng lượng của máy nén khí và làm giảm tính ổn định của sản xuất.
Bài viết này giải thích nguyên nhân gây tổn thất áp suất khí nén, cách xác định vị trí xảy ra tổn thất và cách giảm tổn thất mà không đơn giản chỉ tăng áp suất xả của máy nén khí.

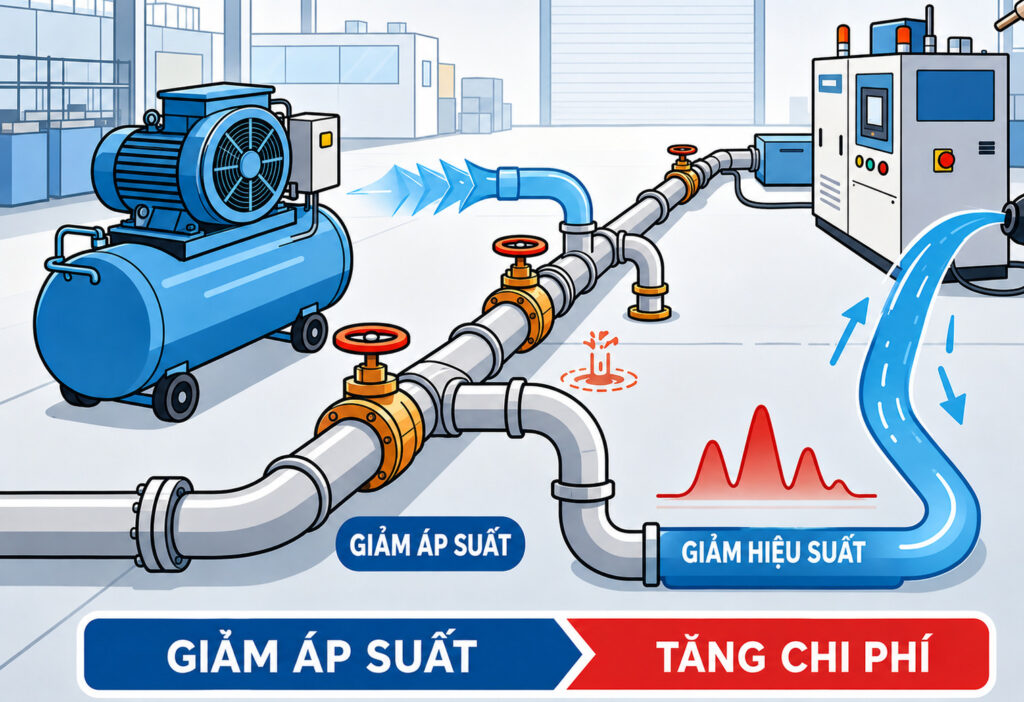

1. Tổn thất áp suất khí nén là gì?
Tổn thất áp suất là sự suy giảm áp suất khí nén khi khí di chuyển qua hệ thống.
Ví dụ, nếu phòng máy nén cung cấp khí ở áp suất 7,5 bar trong khi một máy sản xuất nhận được 6,8 bar trong điều kiện vận hành bình thường, chênh lệch áp suất giữa hai điểm đo là 0,7 bar.
Tuy nhiên, tổn thất áp suất luôn cần được xác định giữa các vị trí cụ thể.
Một cách hữu ích để đánh giá hệ thống là:
Đầu ra máy nén → thiết bị xử lý khí → đường ống chính → đường ống nhánh → điểm sử dụng
Cách này giúp xác định chính xác vị trí áp suất đang bị tổn thất.
Tổn thất áp suất có thể xảy ra tại:
- Đường ống khí nén
- Bộ lọc
- Máy sấy khí
- Bộ tách
- Van và phụ kiện
- Ống mềm và khớp nối nhanh
- Bộ điều áp tại chỗ
- Thiết bị xử lý khí
- Đường ống nhánh có kích thước quá nhỏ
Tổng tổn thất áp suất của hệ thống là kết quả cộng dồn của các trở lực riêng lẻ này.
2. Tổn thất do ma sát trong đường ống khí nén
Khi khí nén di chuyển qua đường ống, ma sát giữa dòng khí chuyển động và bề mặt bên trong đường ống tạo ra lực cản.
Tổn thất áp suất thường tăng khi:
- Đường ống dài hơn
- Đường kính trong nhỏ hơn
- Lưu lượng khí cao hơn
- Vận tốc khí cao hơn
- Bề mặt bên trong đường ống thô ráp
- Có ăn mòn hoặc cặn bám
- Có nhiều phụ kiện và thay đổi hướng dòng khí
Đường ống có kích thước quá nhỏ là một yếu tố đặc biệt quan trọng.
Nếu đường ống quá nhỏ so với lưu lượng khí yêu cầu, vận tốc khí sẽ tăng và tổn thất do ma sát cũng tăng theo.
Điều này có nghĩa là một nhà máy có thể có đủ công suất máy nén khí nhưng vẫn gặp tình trạng áp suất thấp tại các thiết bị sản xuất ở xa vì hệ thống phân phối không thể vận chuyển lượng khí cần thiết một cách hiệu quả.
Các phụ kiện cũng làm tăng lực cản
Mọi bộ phận làm thay đổi hướng dòng khí hoặc thu hẹp đường dẫn đều có thể gây thêm tổn thất áp suất cục bộ.
Ví dụ gồm:
- Cút
- Tê
- Van
- Đầu thu
- Khớp nối
- Khớp nối nhanh
Một phụ kiện riêng lẻ có thể chỉ tạo ra tổn thất nhỏ, nhưng nhiều điểm cản nối tiếp nhau có thể tạo ra tổng tổn thất áp suất đáng kể.
Do đó, đường ống khí nén cần được đánh giá như một mạng lưới hoàn chỉnh thay vì chỉ xem xét chiều dài của đoạn ống thẳng.
3. Rò rỉ khí nén có thể gián tiếp làm tăng tổn thất áp suất
Rò rỉ khí nén chủ yếu là tổn thất lưu lượng, nhưng cũng có thể góp phần gây ra các vấn đề về áp suất.
Rò rỉ làm tăng lượng khí nén mà hệ thống phải sản xuất và phân phối.
Khi tổng lưu lượng qua đường ống tăng, vận tốc và tổn thất do ma sát cũng có thể tăng.
Kết quả có thể là:
Nhu cầu máy nén cao hơn + tổn thất áp suất trong hệ thống phân phối lớn hơn
Hiện tượng này đặc biệt rõ rệt trong các hệ thống mà đường ống đã hoạt động gần giới hạn lưu lượng thực tế.
Các vị trí rò rỉ phổ biến gồm:
- Mối nối đường ống
- Ống mềm
- Khớp nối
- Đầu nối nhanh
- Van
- Gioăng làm kín
- Thiết bị khí nén
Do đó, một chương trình quản lý rò rỉ có hệ thống có thể cải thiện cả hiệu quả năng lượng và độ ổn định áp suất.
Để tham khảo phương pháp xử lý chuyên biệt, xem cách phát hiện và giảm các điểm rò rỉ khí nén ẩn.
4. Bộ lọc có thể trở thành nguồn gây tổn thất áp suất lớn
Bộ lọc khí nén bảo vệ thiết bị phía sau bằng cách loại bỏ hạt bụi, aerosol dầu và các chất ô nhiễm khác.
Tuy nhiên, quá trình lọc cũng tạo ra lực cản đối với dòng khí.
Khi lõi lọc tích tụ chất ô nhiễm, chênh áp qua lõi lọc có thể tăng.
Điều này tạo ra một yêu cầu cân bằng quan trọng trong bảo trì:
Bộ lọc phải duy trì chất lượng khí yêu cầu mà không tạo ra lực cản không cần thiết.
Do đó, người vận hành nên theo dõi chênh áp của bộ lọc và kiểm tra lõi lọc theo điều kiện vận hành thực tế cũng như khuyến nghị của nhà sản xuất.
Không nên áp dụng một chu kỳ thay thế hoặc một ngưỡng chênh áp duy nhất cho tất cả các bộ lọc khí nén.
Các cấp lọc và cấu hình thiết bị khác nhau có những yêu cầu vận hành khác nhau.
Dòng bộ lọc chính xác của Lingyu bao gồm các cấp lọc AO, AA, AX và ACS dành cho những yêu cầu loại bỏ hạt bụi và dầu khác nhau.
Để biết thêm thông tin về cách lựa chọn cấu hình lọc phù hợp, xem hướng dẫn lựa chọn và bảo trì bộ lọc khí nén.
5. Máy sấy khí cũng góp phần gây tổn thất áp suất trong hệ thống
Mọi máy sấy khí nén đều tạo ra một mức lực cản nhất định đối với dòng khí.
Mức độ phụ thuộc vào công nghệ máy sấy, đường dẫn dòng khí bên trong, bộ trao đổi nhiệt, van, thiết kế bình chứa, lưu lượng khí, mức độ nhiễm bẩn và điều kiện vận hành.
Một máy sấy được lựa chọn và bảo trì phù hợp phải duy trì lực cản này trong phạm vi thiết kế dự kiến.
Tổn thất áp suất quá lớn qua máy sấy có thể là dấu hiệu của:
- Lựa chọn công suất thiết bị không phù hợp
- Lưu lượng khí quá cao
- Nhiễm bẩn bên trong
- Bộ lọc bị tắc
- Tích tụ bụi chất hút ẩm
- Van bị hạn chế dòng khí
- Bộ trao đổi nhiệt bị bám bẩn
- Các vật cản dòng khí khác
Một số thiết kế máy sấy tái sinh của Lingyu tích hợp chức năng giám sát chênh áp từ đầu vào đến đầu ra để có thể phát hiện tổn thất áp suất bất thường so với giới hạn cài đặt của thiết bị.
Đối với thiết bị hấp thụ, xem cách xử lý khi tổn thất áp suất của máy sấy hấp thụ quá cao.
6. Nhu cầu khí quá cao có thể trông giống như một vấn đề về tổn thất áp suất
Không phải mọi trường hợp áp suất thấp đều do ma sát đường ống hoặc một bộ phận bị tắc.
Áp suất cũng có thể giảm khi nhu cầu khí vượt quá lượng khí mà hệ thống có thể cung cấp tại thời điểm đó.
Điều này có thể xảy ra do:
- Nhu cầu sản xuất cao điểm
- Thiết bị sử dụng lượng khí lớn không liên tục
- Nhiều máy khởi động cùng lúc
- Công suất máy nén không đủ
- Dung tích lưu trữ không đủ
- Điều phối máy nén không phù hợp
- Rò rỉ quá mức
- Đường ống phân phối có kích thước quá nhỏ
Việc phân biệt này rất quan trọng.
Nếu áp suất toàn nhà máy giảm trong thời gian sản xuất cao điểm, việc thay một bộ lọc hoặc tăng kích thước một đoạn đường ống có thể không giải quyết được nguyên nhân thực sự.
Vấn đề có thể là sự không phù hợp giữa nguồn cung, khả năng lưu trữ, công suất phân phối và nhu cầu sử dụng.
7. Vì sao tăng áp suất máy nén thường không phải là phản ứng đầu tiên đúng đắn
Khi áp suất tại điểm sử dụng giảm, một trong những cách xử lý nhanh nhất là tăng áp suất xả của máy nén khí.
Điều này có thể tạm thời khôi phục áp suất sản xuất, nhưng không loại bỏ trở lực đã gây ra vấn đề.
Thay vào đó, nhà máy có thể phải vận hành toàn bộ hệ thống khí nén ở áp suất cao hơn chỉ để khắc phục những tổn thất có thể tránh được.
Áp suất hệ thống cao hơn có thể làm tăng:
- Nhu cầu năng lượng của máy nén
- Rò rỉ khí
- Nhu cầu nhân tạo
- Tải cơ học
- Tổng chi phí vận hành
Một phương pháp xử lý tốt hơn là:
Đo tổn thất áp suất → xác định vị trí cản trở → loại bỏ tổn thất không cần thiết
Chỉ sau khi hệ thống đã được tối ưu mới nên xác định áp suất xả cần thiết của máy nén khí.
8. Tổn thất áp suất có thể ảnh hưởng trực tiếp đến sản xuất
Khí nén thường là một phần của chính quá trình sản xuất.
Nếu áp suất tại điểm sử dụng giảm xuống dưới mức yêu cầu, thiết bị khí nén có thể không còn hoạt động đúng như dự kiến.
Các ảnh hưởng có thể bao gồm:
- Giảm lực của cơ cấu chấp hành
- Xi lanh chuyển động chậm hơn
- Giảm công suất của dụng cụ khí nén
- Chu kỳ máy kéo dài
- Kẹp giữ không ổn định
- Hiệu suất phun không đồng đều
- Điều khiển quy trình không ổn định
Do đó, tổn thất áp suất không chỉ là vấn đề hiệu quả năng lượng.
Nó còn có thể trở thành vấn đề về độ ổn định sản xuất.
Áp suất tại điểm sử dụng quan trọng hơn áp suất máy nén
Áp suất hiển thị tại đầu ra máy nén cho biết máy nén tạo ra bao nhiêu áp suất.
Nó không cho biết máy móc thực tế nhận được bao nhiêu.
Đối với thiết bị sản xuất, phép đo có ý nghĩa hơn là áp suất động tại điểm sử dụng trong khi thiết bị đang vận hành.
Một hệ thống có thể có vẻ hoạt động bình thường khi lưu lượng khí thấp hoặc không có dòng khí, nhưng lại xuất hiện tổn thất áp suất đáng kể khi nhu cầu sản xuất tăng.
9. Cách giảm tổn thất áp suất trong đường ống khí nén
Cải thiện hệ thống phân phối có thể làm giảm lực cản không cần thiết.
Các nguyên tắc thiết kế quan trọng bao gồm:
- Lựa chọn đường kính ống phù hợp
- Hạn chế chiều dài đường ống không cần thiết
- Giảm số lượng cút và phụ kiện quá mức
- Tránh thay đổi đường kính đột ngột
- Sử dụng các bộ phận có lực cản thấp phù hợp
- Cân nhắc bố trí đường ống vòng khi thích hợp
Đường kính ống thường quan trọng hơn áp suất máy nén
Khi đường ống có kích thước quá nhỏ nghiêm trọng, tăng áp suất máy nén thường chỉ là một giải pháp khắc phục kém hiệu quả.
Giải pháp dài hạn tốt hơn có thể là tăng khả năng phân phối của hệ thống.
Tăng công suất phù hợp của đường ống giúp giảm vận tốc dòng khí và tổn thất ma sát trên toàn bộ đoạn bị ảnh hưởng.
Cân nhắc hệ thống đường ống vòng
Trong các nhà máy lớn hơn, bố trí đường ống vòng có thể cho phép khí tiếp cận một điểm sử dụng từ nhiều hướng.
Tùy thuộc vào bố trí hệ thống, điều này có thể cải thiện độ ổn định áp suất và giảm vận tốc dòng khí cục bộ so với việc cung cấp cho tất cả người dùng thông qua một đường ống cụt dài.
Tuy nhiên, thiết kế đường ống thực tế phải dựa trên lưu lượng khí và yêu cầu áp suất đo được thay vì áp dụng một kiểu bố trí cho mọi hệ thống.
10. Bảo trì thiết bị xử lý khí dựa trên chênh áp
Việc bảo trì không nên chỉ dựa vào các khoảng thời gian cố định.
Một bộ lọc có thể bị nhiễm bẩn nghiêm trọng sớm hơn dự kiến tại một nhà máy, trong khi tại nhà máy khác nó có thể duy trì tương đối sạch trong thời gian dài hơn nhiều.
Các yếu tố quan trọng bao gồm:
- Tình trạng máy nén
- Mức độ ô nhiễm môi trường
- Dầu cuốn theo
- Lượng nước ngưng
- Lưu lượng khí
- Số giờ vận hành
Theo dõi chênh áp qua bộ lọc và máy sấy cung cấp thông tin hữu ích về lực cản dòng khí thực tế đang phát triển bên trong thiết bị.
Xu hướng thay đổi thường hữu ích hơn một giá trị đo đơn lẻ.
Mức tăng dần có thể cho thấy tình trạng nhiễm bẩn, trong khi thay đổi đột ngột có thể cho thấy tắc nghẽn, vấn đề về van hoặc điều kiện vận hành bất thường.
Trong trường hợp quy trình yêu cầu các cấp lọc khác nhau, bộ lọc khí nén chính xác của Lingyu có thể được đánh giá theo yêu cầu về chất lượng khí và thông số tổn thất áp suất.
11. Thiết bị sấy có tổn thất áp suất thấp có thể giảm tổn thất hệ thống
Tổn thất áp suất cũng cần được xem xét khi lựa chọn thiết bị xử lý khí mới.
Hai máy sấy có thể cùng cung cấp chất lượng khí đầu ra yêu cầu nhưng tạo ra mức lực cản dòng khí khác nhau.
Đối với các nhà máy có lưu lượng khí lớn hoặc số giờ vận hành hằng năm cao, ngay cả những khác biệt tương đối nhỏ về tổn thất áp suất cũng có thể ảnh hưởng đến tổng mức tiêu thụ năng lượng của hệ thống khí nén.
Lingyu cung cấp máy sấy khí tác nhân lạnh chênh áp thấp chuyên dụng cho các ứng dụng mà việc giảm tổn thất áp suất qua máy sấy là một yếu tố quan trọng khi lựa chọn.
Để biết thêm chi tiết về công nghệ này, xem hướng dẫn về máy sấy khí tác nhân lạnh chênh áp thấp.
12. Cải thiện độ ổn định áp suất bằng cách giảm rò rỉ và nhu cầu nhân tạo
Việc tối ưu áp suất cần xem xét cả phía cung và phía cầu.
Một hệ thống có mức rò rỉ lớn có thể yêu cầu công suất máy nén và lưu lượng qua mạng lưới phân phối cao hơn mức mà sản xuất thực sự cần.
Tương tự, áp suất nhà máy cao không cần thiết có thể khiến một số thiết bị sử dụng khí không được điều áp tiêu thụ nhiều khí hơn.
Hiện tượng này đôi khi được gọi là nhu cầu nhân tạo.
Giảm rò rỉ và tránh áp suất không cần thiết có thể làm giảm tổng nhu cầu lưu lượng khí.
Lưu lượng thấp hơn sau đó có thể giúp giảm tổn thất do ma sát ở những vị trí khác trong hệ thống.
Điều này tạo ra một chu trình tích cực:
Nhu cầu thấp hơn → lưu lượng thấp hơn → tổn thất áp suất thấp hơn → áp suất máy nén yêu cầu thấp hơn
13. Sử dụng bình chứa khí khi nhu cầu khí có tính gián đoạn cao
Một số máy sản xuất cần lượng khí lớn nhưng chỉ trong thời gian ngắn.
Ví dụ có thể bao gồm một số cơ cấu chấp hành, hoạt động phun cát hoặc các quy trình khí nén có lưu lượng cao.
Nếu các tải này lấy khí trực tiếp từ đường ống chính mà không có đủ khả năng lưu trữ hoặc phân phối, áp suất cục bộ hoặc toàn hệ thống có thể giảm nhanh chóng.
Bình chứa khí được bố trí phù hợp có thể giúp cân bằng nhu cầu trong thời gian ngắn.
Tuy nhiên, khả năng lưu trữ không thể bù đắp cho công suất máy nén luôn thiếu hoặc đường ống có kích thước quá nhỏ nghiêm trọng.
Nó cần được xem là một phần của thiết kế tổng thể hệ thống.
14. Đo tổn thất áp suất thay vì phỏng đoán
Một trong những phương pháp chẩn đoán hiệu quả nhất là đo áp suất đồng thời tại nhiều điểm hoặc sử dụng hệ thống ghi dữ liệu đồng bộ.
Các vị trí đo hữu ích bao gồm:
Đầu ra máy nén → bộ làm mát sau nén/bộ tách → bộ lọc → máy sấy → đường ống chính → đường ống nhánh → điểm sử dụng
Điều này chia hệ thống khí nén thành các khu vực có thể đo lường được.
Ví dụ:
- Nếu phần lớn tổn thất áp suất xảy ra qua bộ lọc, hãy kiểm tra bộ lọc.
- Nếu phòng máy nén duy trì ổn định nhưng khu vực sản xuất bị mất áp suất, hãy kiểm tra mạng lưới phân phối.
- Nếu áp suất hệ thống giảm ở mọi nơi trong thời gian nhu cầu cao điểm, hãy kiểm tra công suất máy nén, rò rỉ, khả năng lưu trữ và hệ thống điều khiển.
- Nếu tổn thất áp suất qua máy sấy tăng theo thời gian, hãy kiểm tra máy sấy và hệ thống lọc liên quan.
Phương pháp này giúp tránh thay thế thiết bị không cần thiết vì vị trí gây cản trở được xác định trước khi bắt đầu biện pháp khắc phục.
15. Đánh giá tổn thất áp suất trong điều kiện tải vận hành thực tế
Không nên chỉ đo áp suất trong thời gian sản xuất thấp hoặc điều kiện không có lưu lượng.
Tổn thất áp suất do ma sát tăng khi lưu lượng khí tăng.
Do đó, một hệ thống có thể có:
Tổn thất áp suất nhỏ khi nhu cầu thấp
nhưng:
Tổn thất áp suất lớn trong thời gian sản xuất cao điểm
Để phân tích có ý nghĩa, ít nhất cần ghi lại:
- Áp suất phòng máy nén
- Áp suất đường ống chính
- Áp suất tại điểm sử dụng
- Lưu lượng khí
- Tải sản xuất
- Chênh áp liên quan của bộ lọc hoặc máy sấy
Đối chiếu xu hướng áp suất với nhu cầu của nhà máy giúp xác định dễ dàng hơn liệu điểm cản trở là cố định hay phụ thuộc vào lưu lượng.
16. Tổn thất áp suất cần được quản lý như một vấn đề của toàn hệ thống
Tối ưu một bộ phận nhưng bỏ qua phần còn lại của hệ thống có thể chỉ mang lại kết quả hạn chế.
Một chiến lược hiệu quả hơn cần xem xét toàn bộ đường đi của khí:
Tạo khí → Xử lý → Lưu trữ → Phân phối → Điểm sử dụng
Các cải tiến có thể bao gồm:
- Lựa chọn kích thước đường ống phù hợp
- Thiết bị xử lý có lực cản thấp hơn
- Bảo trì bộ lọc
- Bảo trì máy sấy
- Sửa chữa rò rỉ
- Dung tích bình chứa phù hợp
- Điều phối máy nén tốt hơn
- Tách riêng các yêu cầu áp suất khác nhau
- Giám sát áp suất và lưu lượng
- Tối ưu áp suất vận hành
Mục tiêu là cung cấp chất lượng khí, lưu lượng và áp suất cần thiết cho sản xuất với mức năng lượng đầu vào thực tế thấp nhất.
Trình tự xử lý sự cố tổn thất áp suất thực tế
Khi một nhà máy gặp tình trạng áp suất khí nén thấp hoặc không ổn định, hãy chẩn đoán theo trình tự sau:
Đo lường → Xác định vị trí → Xác định điểm cản trở → Kiểm tra nhu cầu → Khắc phục nguyên nhân → Kiểm tra lại dưới tải
Đầu tiên, đo áp suất tại phòng máy nén và điểm sử dụng.
Sau đó chia hệ thống thành các khu vực và xác định nơi xảy ra tổn thất lớn nhất.
Kiểm tra bộ lọc, máy sấy, van, đường ống và các phụ kiện tại chỗ.
Nếu không phát hiện điểm cản trở nghiêm trọng, hãy so sánh khả năng cung cấp của máy nén với nhu cầu thực tế và mức rò rỉ.
Sau khi thực hiện biện pháp khắc phục, lặp lại phép đo trong điều kiện sản xuất bình thường và cao điểm.
Điều này giúp tránh một sai lầm phổ biến:
Tăng áp suất máy nén trước khi xác định nguyên nhân gây mất áp suất.
Kết luận: Áp suất quan trọng là áp suất thực sự đến được khu vực sản xuất
Tổn thất áp suất khí nén không chỉ đơn thuần là vấn đề về đường ống.
Nó có thể bắt nguồn từ ma sát đường ống, lưu lượng quá cao, bộ lọc, máy sấy, phụ kiện, rò rỉ, khả năng lưu trữ không đủ, công suất hệ thống không đủ hoặc lựa chọn thiết bị không phù hợp.
Cách xử lý đúng không phải là tự động tăng áp suất xả của máy nén khí.
Phương pháp hiệu quả hơn là xác định chính xác vị trí xảy ra tổn thất áp suất và giảm lực cản không cần thiết trên toàn bộ hệ thống khí nén.
Do đó, câu hỏi hữu ích nhất không phải là:
“Máy nén đang tạo ra bao nhiêu áp suất?”
Mà là:
“Bao nhiêu áp suất hữu ích thực sự đến được điểm sử dụng trong điều kiện nhu cầu sản xuất thực tế?”
Bằng cách đo áp suất trên toàn bộ hệ thống, bảo trì thiết bị xử lý khí, sửa chữa rò rỉ, cải thiện khả năng phân phối của đường ống và lựa chọn thiết bị có lực cản dòng khí phù hợp, các cơ sở công nghiệp có thể cải thiện độ ổn định áp suất đồng thời giảm mức tiêu thụ năng lượng không cần thiết của máy nén khí.
Để được hỗ trợ theo điều kiện cụ thể của hệ thống, hãy liên hệ Lingyu và cung cấp lưu lượng khí, áp suất phòng máy nén, áp suất tại điểm sử dụng, cấu hình máy sấy và hệ thống lọc, cùng điều kiện vận hành thực tế.
