Máy sấy khí hấp phụ hai tháp không chỉ đơn giản hoạt động theo nguyên lý “một tháp hấp phụ, một tháp tái sinh”. Yếu tố thực sự quyết định độ ổn định của điểm sương, mức tiêu thụ khí tái sinh và hiệu suất năng lượng nằm ở khả năng phối hợp chính xác giữa phân phối dòng khí, mức độ tái sinh, cân bằng áp suất, làm mát và thời điểm chuyển đổi giữa hai tháp.
Trong thực tế, hiệu quả của máy sấy phụ thuộc vào việc kiểm soát chính xác toàn bộ chu trình hấp phụ – tái sinh – làm mát – chuyển đổi.
Bài viết này phân tích nguyên lý hoạt động của máy sấy khí hấp phụ hai tháp (Twin-Tower Desiccant Air Dryer) và các yếu tố kỹ thuật quan trọng giúp thiết bị cung cấp khí nén khô liên tục với mức tiêu thụ năng lượng tối ưu.
1. Nguyên lý chu trình hấp phụ – tái sinh của máy sấy khí hai tháp

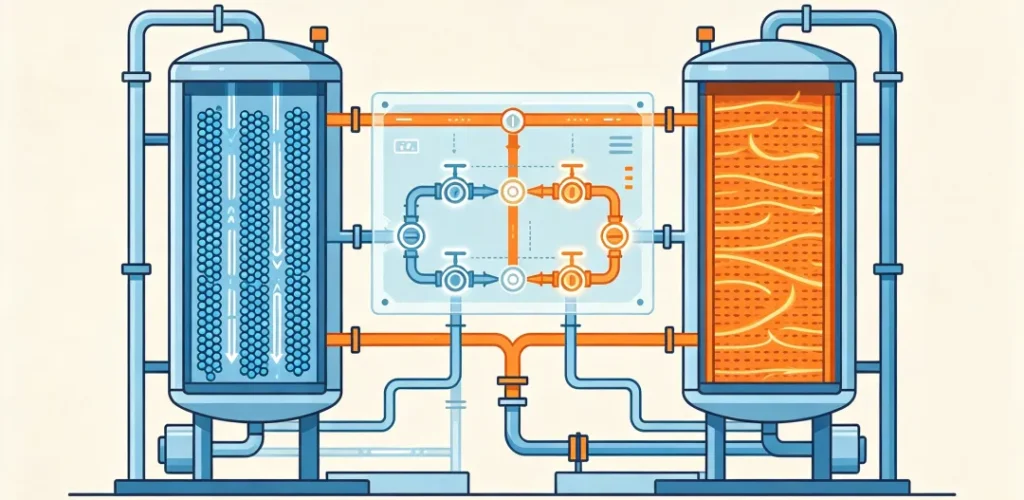

Cấu trúc hai tháp không đơn thuần là chia thời gian làm việc cho hai bình hấp phụ. Hệ thống liên tục phục hồi khả năng hấp phụ của vật liệu hút ẩm thông qua việc kiểm soát áp suất, nhiệt độ, hướng dòng khí, điều kiện tái sinh và trình tự chuyển đổi van.
Mục tiêu chính là cung cấp khí nén khô liên tục, đồng thời giảm tiêu hao năng lượng tái sinh và hạn chế sự xuống cấp của chất hấp phụ.
| Giai đoạn | Quá trình vật lý chính | Thông số kiểm soát quan trọng | Lỗi thường gặp |
|---|---|---|---|
| Hấp phụ | Hơi nước được giữ lại trong cấu trúc vi mao quản của chất hấp phụ thông qua lực hấp phụ vật lý | Nhiệt độ khí vào ≤45°C, điểm sương áp suất mục tiêu, độ đồng đều của dòng khí | Dòng khí tạo kênh, chất hấp phụ bị mài mòn, hệ thống lọc đầu vào không hiệu quả |
| Tái sinh | Độ ẩm được tách khỏi chất hấp phụ bằng khí nóng và/hoặc dòng khí áp suất thấp | Nhiệt độ tái sinh, lưu lượng khí purge, thời gian tái sinh | Tái sinh không hoàn toàn, nhiệt độ không ổn định, rò rỉ van |
| Làm mát | Khí khô loại bỏ nhiệt dư khỏi tháp vừa tái sinh và đưa chất hấp phụ về nhiệt độ phù hợp | Lưu lượng khí làm mát, thời gian làm mát, gradient nhiệt độ | Làm mát không đủ, điểm sương tăng đột ngột |
| Chuyển đổi | Hệ thống van thay đổi đường đi của dòng khí để hai tháp đổi chức năng cho nhau | Thời gian chuyển đổi ≤0,5 giây, cân bằng áp suất, trình tự điều khiển PLC | Chuyển đổi không đồng bộ, sốc áp suất, van bị kẹt |
Nhờ chu trình khép kín này, một tháp luôn đảm nhiệm quá trình sấy khí trong khi tháp còn lại được tái sinh và chuẩn bị cho chu kỳ hấp phụ tiếp theo.
2. Những chi tiết thiết kế quyết định hiệu suất máy sấy khí hấp phụ
Thiết kế bộ phân phối dòng khí
Phân phối dòng khí đồng đều là điều kiện quan trọng để tận dụng tối đa khả năng hấp phụ của vật liệu hút ẩm.
Đầu vào của tháp thường được trang bị tấm khuếch tán đục lỗ, bộ phân phối khí hoặc côn hướng dòng nhằm đảm bảo khí nén đi đều qua toàn bộ lớp chất hấp phụ.
Nếu dòng khí tập trung tại một số khu vực, hiện tượng channeling – tạo kênh dòng khí có thể xảy ra. Khi đó, một phần chất hấp phụ nhanh chóng bão hòa trong khi những khu vực khác chưa được sử dụng hết khả năng hấp phụ.
Hậu quả có thể bao gồm:
- Điểm sương đầu ra dao động;
- Giảm khả năng hấp phụ thực tế;
- Chu kỳ hấp phụ ngắn hơn;
- Tăng nhu cầu tái sinh;
- Chất hấp phụ xuống cấp nhanh hơn.
Do đó, thiết kế bộ phân phối khí ảnh hưởng trực tiếp đến cả hiệu quả sấy và chi phí vận hành.
Lựa chọn và bố trí chất hấp phụ
Việc lựa chọn và bố trí vật liệu hút ẩm cũng ảnh hưởng đáng kể đến hiệu suất của máy sấy.
Tùy theo thiết kế, tháp có thể sử dụng nhiều lớp vật liệu khác nhau.
Lớp dưới: Alumina hoạt tính có kích thước hạt phù hợp, độ bền cơ học và khả năng chống mài mòn cao, giúp bảo vệ lớp hấp phụ chính khỏi độ ẩm và tạp chất còn sót lại.
Lớp giữa: Rây phân tử (molecular sieve), alumina hoạt tính hoặc vật liệu hấp phụ hiệu suất cao đảm nhiệm quá trình hấp phụ sâu hơi nước nhằm đạt điểm sương yêu cầu.
Lớp trên/lớp bảo vệ: Trong một số thiết kế, lớp hấp phụ bảo vệ bổ sung có thể giúp hệ thống xử lý tốt hơn các đợt tăng độ ẩm đột ngột.
Cấu hình chất hấp phụ phù hợp giúp kéo dài tuổi thọ vật liệu và duy trì hiệu suất sấy ổn định.
Công nghệ van chuyển đổi và làm kín
Van chuyển đổi là một trong những bộ phận cơ khí quan trọng nhất của máy sấy khí hấp phụ hai tháp.
Hệ thống van cần đáp ứng:
- Phản hồi nhanh;
- Độ kín cao;
- Khả năng chịu số chu kỳ đóng/mở lớn;
- Hoạt động ổn định khi áp suất thay đổi liên tục.
Đối với các hệ thống yêu cầu chuyển đổi nhanh, thời gian phản hồi của van có thể cần đạt ≤0,5 giây, tùy theo thiết kế và logic điều khiển.
Mòn lõi van, lão hóa gioăng hoặc lỗi bộ truyền động có thể gây rò rỉ khí tái sinh hoặc mất cân bằng áp suất giữa hai tháp.
3. Tối ưu phương pháp tái sinh: cân bằng giữa năng lượng và điểm sương
Các công nghệ tái sinh khác nhau chủ yếu khác biệt về nguồn năng lượng và lượng khí nén cần sử dụng để phục hồi chất hấp phụ.
Lựa chọn đúng phương pháp tái sinh có ảnh hưởng trực tiếp đến tổng chi phí vận hành của hệ thống khí nén.
| Phương pháp tái sinh | Nguồn năng lượng | Mức tiêu thụ khí tái sinh điển hình* | Điểm sương áp suất điển hình* | Ứng dụng phù hợp |
|---|---|---|---|---|
| Tái sinh không nhiệt (Heatless) | Khí nén khô giãn nở ở áp suất thấp | 12–15% | -20°C đến -40°C | Lưu lượng nhỏ, vận hành gián đoạn, ngân sách đầu tư hạn chế |
| Tái sinh gia nhiệt (Heated Purge) | Gia nhiệt điện + khí nén khô purge | 5–8% | -20°C đến -40°C | Lưu lượng nhỏ và trung bình, vận hành liên tục |
| Tái sinh bằng quạt thổi gia nhiệt (Blower Purge) | Không khí môi trường được gia nhiệt + quạt thổi | Rất thấp hoặc có thể không sử dụng khí nén trong giai đoạn gia nhiệt, tùy thiết kế | -40°C đến -70°C | Lưu lượng lớn, ưu tiên tiết kiệm năng lượng |
| Tái sinh bằng nhiệt nén (Heat of Compression) | Thu hồi nhiệt từ quá trình nén khí | Thông thường rất thấp, tùy cấu hình | -40°C đến -70°C | Hệ thống máy nén phù hợp và có nguồn nhiệt nén khả dụng |
*Các giá trị thực tế phụ thuộc vào thiết kế máy sấy, áp suất vận hành, nhiệt độ khí đầu vào, độ ẩm, lưu lượng, phương pháp làm mát và yêu cầu điểm sương.
Máy sấy khí hấp phụ không nhiệt
Máy sấy không nhiệt có kết cấu tương đối đơn giản và không cần bộ gia nhiệt bên ngoài.
Tuy nhiên, hệ thống phải sử dụng một phần khí nén đã được sấy khô để tái sinh chất hấp phụ. Đối với hệ thống có lưu lượng lớn, tổn thất khí purge có thể tạo ra chi phí năng lượng đáng kể.
Máy sấy khí hấp phụ có gia nhiệt
Máy sấy có gia nhiệt sử dụng nguồn nhiệt bên ngoài để hỗ trợ quá trình tách hơi nước khỏi chất hấp phụ.
Nhờ đó, lượng khí nén khô cần thiết cho tái sinh thường thấp hơn so với máy sấy không nhiệt truyền thống.
Đây là giải pháp phù hợp cho nhiều ứng dụng công nghiệp cần cân bằng giữa chi phí đầu tư, hiệu quả năng lượng và độ ổn định của điểm sương.
Máy sấy khí hấp phụ tái sinh bằng quạt thổi
Hệ thống sử dụng quạt thổi để đưa không khí môi trường qua bộ gia nhiệt rồi đi vào tháp đang tái sinh.
Phương pháp này có thể giảm đáng kể lượng khí nén tiêu thụ cho quá trình tái sinh. Tuy nhiên, tùy thiết kế, một lượng khí nén nhất định vẫn có thể được sử dụng trong giai đoạn làm mát hoặc các bước cuối của chu trình.
Máy sấy tái sinh bằng nhiệt nén
Công nghệ Heat of Compression (HOC) tận dụng nhiệt sinh ra trong quá trình nén khí để tái sinh chất hấp phụ.
Khi máy nén khí và máy sấy được thiết kế đồng bộ, phương pháp này có thể giảm đáng kể nhu cầu gia nhiệt bên ngoài và tổn thất khí nén.
4. Bảo trì máy sấy khí hấp phụ: từ sửa chữa bị động đến bảo trì phòng ngừa
Để đảm bảo hệ thống hoạt động liên tục, cần thường xuyên theo dõi tình trạng của chất hấp phụ, van, bộ lọc, cảm biến và hệ thống điều khiển.
Theo dõi tình trạng chất hấp phụ
Kiểm tra chênh áp: Theo dõi chênh lệch áp suất qua tháp hấp phụ. Chênh áp tăng liên tục có thể là dấu hiệu chất hấp phụ bị vỡ, tạo bụi, nhiễm bẩn hoặc tắc nghẽn.
Theo dõi điểm sương: Ghi nhận điểm sương áp suất tại đầu ra. Nếu điểm sương suy giảm dần, cần kiểm tra quá trình tái sinh, tình trạng chất hấp phụ, rò rỉ van và nhiệt độ khí đầu vào.
Kiểm tra trực quan: Khi bảo dưỡng, nên kiểm tra hiện tượng đổi màu, bụi, nhiễm dầu hoặc vỡ hạt của chất hấp phụ.
Bảo dưỡng van và hệ thống điều khiển
Các hạng mục cần kiểm tra định kỳ bao gồm:
- Bộ truyền động van khí nén;
- Van điện từ;
- Gioăng và bề mặt làm kín;
- Hệ thống cân bằng áp suất;
- Cảm biến điểm sương;
- Cảm biến nhiệt độ;
- Trình tự điều khiển PLC.
Cảm biến điểm sương và cảm biến nhiệt độ cần được hiệu chuẩn theo khuyến nghị của nhà sản xuất.
Ngoài ra, nên sao lưu chương trình PLC và các thông số vận hành quan trọng để hạn chế thời gian dừng máy khi xảy ra sự cố điều khiển.
5. Làm thế nào để giảm tiêu thụ năng lượng của máy sấy khí hấp phụ?
Điều khiển chu kỳ theo tải thực tế
Khi hệ thống vận hành ở tải thấp, máy sấy không nhất thiết phải duy trì tần suất tái sinh giống như khi hoạt động ở 100% công suất.
Công nghệ Dew Point Demand Control – điều khiển theo điểm sương có thể kéo dài chu kỳ hấp phụ khi tải ẩm thấp.
Thay vì chuyển đổi hai tháp hoàn toàn theo thời gian cố định, bộ điều khiển sử dụng giá trị điểm sương thực tế để quyết định thời điểm tái sinh và chuyển tháp.
Giải pháp này giúp giảm:
- Lượng khí purge;
- Điện năng cho bộ gia nhiệt;
- Số lần đóng/mở van;
- Chi phí vận hành tổng thể.
Thu hồi nhiệt
Trong các hệ thống phù hợp, nhiệt từ máy nén khí hoặc các nguồn nhiệt công nghiệp khác có thể được thu hồi để hỗ trợ quá trình tái sinh.
Hiệu quả tiết kiệm năng lượng phụ thuộc vào cấu hình tổng thể của hệ thống khí nén.
Điều khiển điểm sương thông minh
Máy sấy khí hấp phụ hiện đại có thể tích hợp cảm biến điểm sương, cảm biến nhiệt độ, cảm biến áp suất và PLC để tự động tối ưu chu trình.
Hệ thống có thể điều chỉnh theo sự thay đổi của:
- Nhu cầu sử dụng khí;
- Tải ẩm đầu vào;
- Nhiệt độ môi trường;
- Áp suất vận hành;
- Nhiệt độ khí đầu vào;
- Điểm sương thực tế tại đầu ra.
6. Các lỗi thường gặp của máy sấy khí hấp phụ hai tháp
| Hiện tượng | Nguyên nhân có thể | Giải pháp |
|---|---|---|
| Điểm sương dao động lớn | Phân phối khí không đều, chất hấp phụ suy giảm, nhiệt độ tái sinh không đủ, van bị rò rỉ | Kiểm tra bộ phân phối khí, chất hấp phụ, bộ gia nhiệt và hệ thống van |
| Chênh áp tăng đột ngột | Chất hấp phụ bị vỡ hoặc tạo bụi, bộ lọc đầu vào tắc, hệ thống nhiễm bẩn | Kiểm tra/thay chất hấp phụ, bảo dưỡng bộ lọc và van |
| Tái sinh không hoàn toàn | Lưu lượng purge không đủ, gia nhiệt không đủ, thời gian làm mát quá ngắn, lỗi logic PLC | Kiểm tra lưu lượng tái sinh, công suất gia nhiệt, chu trình làm mát và chương trình PLC |
| Tiêu thụ năng lượng bất thường | Purge quá mức, phương pháp tái sinh không phù hợp, nhiệt độ gia nhiệt quá cao, rò rỉ khí nén | Tối ưu thông số purge, điều chỉnh nhiệt độ, kiểm tra và xử lý rò rỉ |
Khi xử lý sự cố, không nên chỉ kiểm tra riêng máy sấy. Cần đánh giá toàn bộ hệ thống khí nén, bao gồm máy nén, bộ làm mát sau, bộ tách nước, bộ lọc, đường ống, van và cảm biến.
7. Cách lựa chọn và cấu hình máy sấy khí hấp phụ hai tháp
Lựa chọn công suất theo điều kiện vận hành thực tế
Công suất máy sấy cần được tính toán dựa trên:
- Lưu lượng khí nén thực tế;
- Áp suất vận hành;
- Nhiệt độ khí đầu vào;
- Nhiệt độ môi trường;
- Điểm sương áp suất yêu cầu.
Có thể dự phòng công suất cho tải đỉnh hoặc kế hoạch mở rộng trong tương lai. Tuy nhiên, lựa chọn máy quá lớn mà không tính đến các hệ số hiệu chỉnh có thể làm tăng chi phí đầu tư và vận hành không cần thiết.
Đảm bảo hệ thống xử lý khí đầu vào phù hợp
Chất hấp phụ phải được bảo vệ khỏi nước lỏng, dầu máy nén, aerosol và các hạt rắn.
Một hệ thống xử lý khí điển hình có thể bao gồm:
- Bộ tách nước;
- Bộ lọc tách dầu dạng coalescing;
- Bộ lọc bụi tinh;
- Các cấp lọc dầu bổ sung khi cần thiết.
Cấu hình và cấp lọc cụ thể cần được lựa chọn theo loại máy nén, thiết kế máy sấy và yêu cầu chất lượng khí nén của ứng dụng.
Lưu ý môi trường nhiệt độ và độ ẩm cao
Nhiệt độ khí đầu vào cao làm tăng tải ẩm và giảm khả năng hấp phụ của vật liệu hút ẩm.
Trong môi trường nóng ẩm, cần đặc biệt chú ý đến làm mát sau nén, tách nước ngưng, thông gió và xử lý khí đầu vào.
Duy trì điều kiện khí vào trong phạm vi thiết kế của nhà sản xuất là yếu tố quan trọng để đảm bảo điểm sương ổn định.
Ưu tiên điều khiển điểm sương và giám sát từ xa
Đối với hệ thống khí nén công nghiệp chú trọng tiết kiệm năng lượng, nên ưu tiên máy sấy hỗ trợ:
- Điều khiển theo điểm sương;
- Giám sát từ xa;
- Ghi nhận cảnh báo và sự cố;
- Tối ưu quá trình tái sinh;
- Giám sát năng lượng;
- Bảo trì dự đoán.
Kết luận: Cốt lõi của chu trình hai tháp là “cân bằng động”
Nguyên lý của máy sấy khí hấp phụ hai tháp không đơn giản là sự luân phiên cơ học giữa tháp A và tháp B.
Khả năng sấy khí liên tục được tạo ra nhờ sự phối hợp chính xác giữa hấp phụ, giảm áp, tái sinh, làm mát, tăng áp trở lại và chuyển đổi tháp.
Phân phối dòng khí đồng đều giúp tận dụng tối đa khả năng của chất hấp phụ. Quá trình tái sinh hiệu quả phục hồi khả năng hút ẩm, trong khi làm mát đúng cách chuẩn bị tháp cho chu kỳ tiếp theo. Đồng thời, trình tự điều khiển van và cân bằng áp suất chính xác cho phép hai tháp chuyển đổi chức năng mà không làm gián đoạn nguồn khí nén khô.
Khi kết hợp đúng công nghệ tái sinh, hệ thống lọc đầu vào, bảo trì phòng ngừa và điều khiển điểm sương thông minh, máy sấy khí hấp phụ có thể duy trì điểm sương thấp và ổn định, đồng thời giảm tổn thất khí nén và mức tiêu thụ năng lượng.
Vì vậy, khi lựa chọn máy sấy khí hấp phụ hai tháp, câu hỏi quan trọng không chỉ là “Hai tháp chuyển đổi như thế nào?”, mà còn là: “Hệ thống kiểm soát toàn bộ chu trình hấp phụ và tái sinh hiệu quả đến mức nào trong điều kiện vận hành thực tế?”
