Trong hệ thống khí nén, máy sấy khí hấp thụ là một trong những thiết bị quan trọng giúp duy trì chất lượng khí và đảm bảo điểm sương áp suất (Pressure Dew Point – PDP) theo yêu cầu.
Lựa chọn máy sấy không phù hợp không chỉ khiến điểm sương không đạt tiêu chuẩn và ảnh hưởng đến các thiết bị hoặc quy trình phía sau, mà còn có thể làm tăng mức tiêu thụ năng lượng, tần suất bảo trì và chi phí vận hành. Trong nhiều trường hợp, những chi phí này về lâu dài có thể vượt xa giá mua ban đầu của thiết bị.
Khi lựa chọn máy sấy khí hấp thụ (Desiccant Air Dryer), nhiều doanh nghiệp thường mắc một trong hai sai lầm: cho rằng “điểm sương càng thấp càng tốt” hoặc chỉ quan tâm đến chi phí đầu tư ban đầu.
Trên thực tế, việc lựa chọn và tính toán công suất máy sấy khí hấp thụ cần được thực hiện dựa trên yêu cầu thực tế của quy trình, điều kiện vận hành, chất lượng khí đầu vào, công nghệ tái sinh và tổng chi phí vòng đời.
Dưới đây là ba yếu tố quan trọng nhất cần xem xét khi lựa chọn máy sấy khí hấp thụ và những sai lầm phổ biến cần tránh.

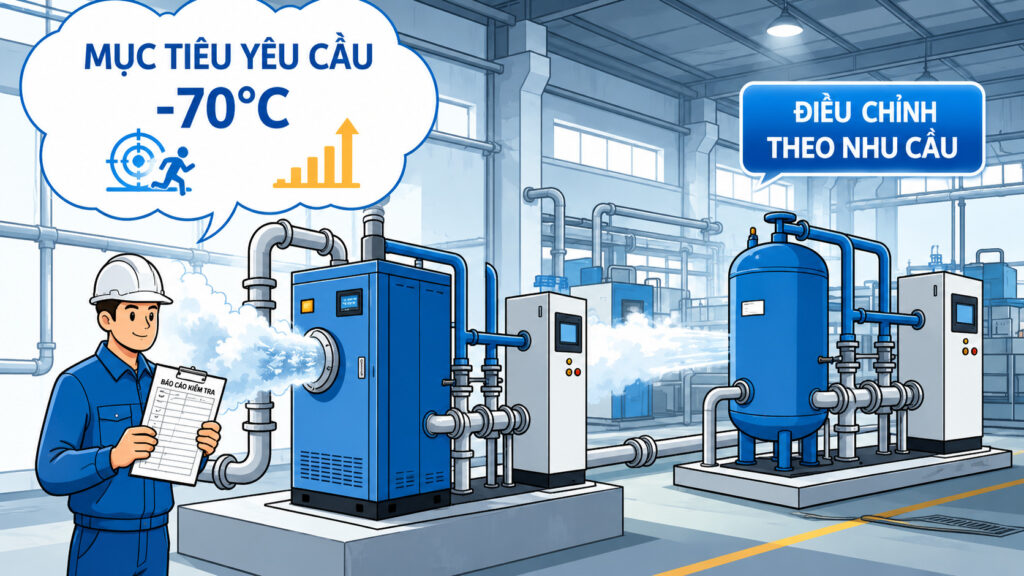

1. Lựa Chọn Điểm Sương Phù Hợp Với Quy Trình – Tránh Cấu Hình Quá Mức Cần Thiết
Một trong những sai lầm phổ biến nhất khi chọn máy sấy khí hấp thụ là yêu cầu điểm sương thấp hơn nhiều so với nhu cầu thực tế của quy trình.
Một số người cho rằng điểm sương -70°C đương nhiên tốt hơn -40°C, vì vậy lựa chọn máy sấy có khả năng tạo khí cực khô ngay cả khi ứng dụng không cần đến mức đó.
Điều này có thể làm tăng cả chi phí đầu tư ban đầu và năng lượng cần thiết cho quá trình tái sinh chất hấp phụ.
Chức năng chính của máy sấy khí hấp thụ là loại bỏ hơi nước khỏi khí nén để đạt được điểm sương áp suất thấp.
Thông thường, điểm sương yêu cầu càng thấp thì quá trình hấp phụ và tái sinh càng khắt khe, kéo theo yêu cầu năng lượng cao hơn.
Do đó, bước đầu tiên khi lựa chọn máy sấy là xác định chính xác điểm sương mà quy trình sản xuất thực sự cần.
Dụng Cụ Khí Nén Và Khí Nhà Máy Thông Thường
Đối với nhiều ứng dụng công nghiệp thông thường, khí nén không nhất thiết phải đạt điểm sương cực thấp.
Dụng cụ khí nén, xi lanh và hệ thống khí nhà máy thường chủ yếu cần tránh hiện tượng ngưng tụ nước thay vì yêu cầu khí siêu khô.
Nếu điều kiện nhiệt độ môi trường và hệ thống đường ống cho phép, máy sấy khí tác nhân lạnh (Refrigerated Air Dryer) có thể là giải pháp kinh tế hơn.
Máy sấy khí tác nhân lạnh thường có thể cung cấp điểm sương áp suất khoảng +3°C, mặc dù hiệu suất thực tế còn phụ thuộc vào thiết kế thiết bị và điều kiện vận hành.
Nếu ứng dụng yêu cầu điểm sương thấp hơn đáng kể — ví dụ để tránh đóng băng trong đường ống hoạt động ở môi trường nhiệt độ thấp — khi đó máy sấy khí hấp thụ sẽ phù hợp hơn.
Nguyên tắc rất đơn giản:
Không nên sản xuất khí nén khô hơn mức mà quy trình thực sự yêu cầu.
Thiết Bị Chính Xác, Sơn Phun, Điện Tử Và Các Quy Trình Nhạy Cảm
Các ứng dụng như thiết bị đo chính xác, sản xuất điện tử, quy trình sơn chuyên dụng hoặc các công đoạn nhạy cảm với độ ẩm có thể yêu cầu điểm sương -40°C hoặc thấp hơn.
Trong những trường hợp này, máy sấy khí hấp thụ thường là lựa chọn phù hợp hơn.
Điểm sương cụ thể cần được xác định dựa trên:
- Mức độ nhạy cảm với độ ẩm của quy trình;
- Yêu cầu chất lượng sản phẩm;
- Nhiệt độ môi trường;
- Điều kiện lắp đặt đường ống;
- Tiêu chuẩn chất lượng khí nén áp dụng;
- Yêu cầu của thiết bị sử dụng cuối.
Quy Trình Đặc Biệt Và Môi Trường Nhiệt Độ Thấp
Một số quy trình đặc biệt có thể yêu cầu điểm sương trong khoảng -60°C đến -70°C.
Các ứng dụng điển hình có thể bao gồm:
- Hệ thống khí nén hoạt động ngoài trời trong môi trường nhiệt độ thấp;
- Khí điều khiển quan trọng;
- Một số ứng dụng thổi làm sạch hoặc purge;
- Một số quy trình điện tử và dược phẩm;
- Các quy trình hóa chất hoặc khí đặc biệt.
Tuy nhiên, để đạt được điểm sương thấp như vậy, hệ thống cần quá trình tái sinh mạnh hơn và mức tiêu thụ năng lượng có thể tăng đáng kể.
Vì vậy, yêu cầu điểm sương cực thấp phải dựa trên nhu cầu thực tế của quy trình, thay vì đơn giản chọn thông số thấp nhất mà nhà sản xuất có thể cung cấp.
Kết Hợp Máy Sấy Khí Tác Nhân Lạnh Và Máy Sấy Khí Hấp Thụ
Nếu khí đầu vào có tải ẩm lớn nhưng quy trình phía sau yêu cầu điểm sương rất thấp, có thể cân nhắc cấu hình:
Máy sấy khí tác nhân lạnh → Máy sấy khí hấp thụ
Máy sấy tác nhân lạnh sẽ loại bỏ phần lớn lượng hơi ẩm có thể ngưng tụ trước khi khí đi vào máy sấy hấp thụ.
Điều này giúp giảm tải ẩm cho chất hấp phụ và, tùy thuộc vào thiết kế cũng như điều kiện vận hành, có thể giảm nhu cầu tái sinh và kéo dài tuổi thọ của chất hấp phụ.
Hiệu quả tiết kiệm năng lượng thực tế phụ thuộc vào:
- Nhiệt độ khí đầu vào;
- Lưu lượng khí;
- Điểm sương yêu cầu;
- Công nghệ tái sinh;
- Áp suất vận hành;
- Chu kỳ làm việc;
- Chiến lược điều khiển.
Mục tiêu là tránh để máy sấy hấp thụ phải xử lý tải ẩm cao không cần thiết nếu có thể sử dụng một công đoạn tiền xử lý hiệu quả hơn.

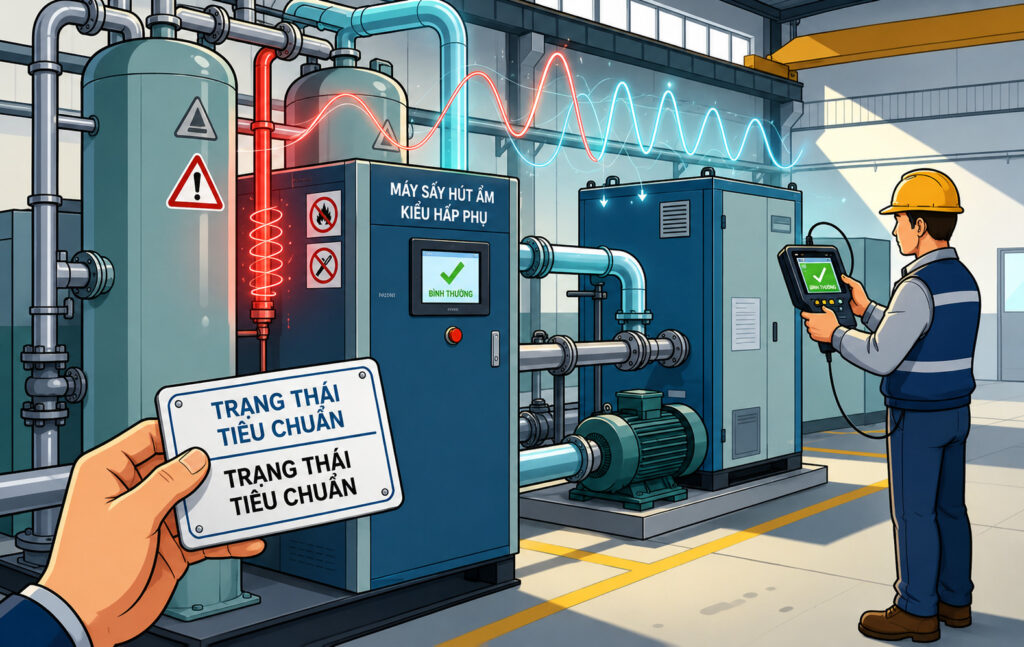

2. Tính Toán Chính Xác Lưu Lượng Thực Tế – Không Chỉ Dựa Vào Công Suất Danh Định Của Máy Nén Khí
Sai lầm phổ biến thứ hai là lựa chọn máy sấy trực tiếp theo lưu lượng danh định của máy nén khí hoặc chỉ nhìn vào công suất xử lý ghi trên nhãn máy sấy.
Công suất danh định của máy sấy khí hấp thụ thường được xác định tại một số điều kiện tham chiếu cụ thể.
Trong thực tế, điều kiện vận hành của nhà máy có thể khác đáng kể.
Nhiệt độ khí đầu vào, áp suất vận hành, điểm sương yêu cầu và các thông số khác đều có thể ảnh hưởng đến công suất xử lý thực tế.
Do đó, việc lựa chọn máy sấy cần dựa trên điều kiện vận hành đã được hiệu chỉnh, thay vì chỉ dựa vào lưu lượng danh định.
Nhiệt Độ Khí Đầu Vào
Nhiệt độ khí đầu vào là một trong những thông số quan trọng nhất khi tính toán công suất máy sấy.
Khi nhiệt độ khí nén tăng, lượng hơi nước đi vào máy sấy có thể tăng đáng kể.
Nếu nhiệt độ đầu vào cao hơn nhiều so với điều kiện định mức của nhà sản xuất, tải ẩm trên chất hấp phụ sẽ tăng.
Điều này có thể dẫn đến:
- Chất hấp phụ bão hòa nhanh hơn;
- Thời gian hấp phụ hiệu quả ngắn hơn;
- Nhu cầu tái sinh tăng;
- Điểm sương đầu ra không ổn định;
- Công suất xử lý thực tế của máy sấy giảm.
Khi nhiệt độ khí đầu vào cao, cần sử dụng hệ số hiệu chỉnh nhiệt độ do nhà sản xuất cung cấp để lựa chọn công suất phù hợp.
Ngoài ra, làm mát khí hiệu quả sau máy nén và tách nước ngưng trước máy sấy cũng rất quan trọng.
Áp Suất Vận Hành
Áp suất vận hành cũng ảnh hưởng đến công suất thực tế của máy sấy.
Nếu áp suất thực tế của hệ thống khác với điều kiện tham chiếu dùng để xác định công suất danh định, khả năng xử lý của máy sấy có thể thay đổi.
Ở áp suất thấp hơn, cùng một khối lượng khí sẽ chiếm thể tích lớn hơn, làm tăng tải thể tích đi qua máy sấy.
Vì vậy, quá trình lựa chọn cần xem xét đồng thời:
- Áp suất đầu vào;
- Lưu lượng khí thực tế;
- Nhiệt độ khí đầu vào;
- Điểm sương yêu cầu.
Nên sử dụng hệ số hiệu chỉnh áp suất và nhiệt độ của nhà sản xuất khi tính toán.
Nhu Cầu Khí Nén Biến Động
Nhiều hệ thống khí nén công nghiệp không hoạt động liên tục ở một mức tải cố định.
Nhu cầu khí có thể thay đổi đáng kể giữa các ca sản xuất, dây chuyền hoặc từng công đoạn.
Nếu máy sấy không phù hợp với đặc điểm tải thực tế, hiệu quả vận hành có thể giảm.
Tuy nhiên, hiệu suất của máy sấy ở tải thấp phụ thuộc nhiều vào thiết kế và chiến lược điều khiển. Vì vậy, không nên áp dụng một tỷ lệ tải tối thiểu cố định cho mọi loại máy sấy hấp thụ.
Đối với hệ thống có nhu cầu khí biến động lớn, có thể cân nhắc:
- Điều khiển theo điểm sương (Dew Point Demand Control);
- Tái sinh theo tải thực tế;
- Điều chỉnh chu kỳ hấp phụ và tái sinh;
- Nhiều máy sấy vận hành song song;
- Điều khiển trình tự thông minh bằng PLC;
- Các thiết kế máy sấy tối ưu năng lượng.
Những giải pháp này cho phép máy sấy điều chỉnh chu kỳ hoạt động theo nhu cầu khí thực tế, thay vì tái sinh liên tục theo một chu kỳ cố định.
Dự Phòng Công Suất Hợp Lý
Khi thiết kế hệ thống, cần xem xét một mức dự phòng phù hợp cho:
- Nhu cầu khí tăng đột biến trong thời gian ngắn;
- Thay đổi điều kiện vận hành theo mùa;
- Mở rộng công suất sản xuất trong tương lai;
- Sự thay đổi hiệu suất của thiết bị theo thời gian;
- Biến động nhiệt độ khí đầu vào.
Tuy nhiên, không có quy tắc chung rằng mọi máy sấy đều phải được chọn lớn hơn chính xác 10%, 15% hoặc 20%.
Công suất phù hợp cần được xác định dựa trên điều kiện vận hành thực tế, hệ số hiệu chỉnh và khuyến nghị kỹ thuật của nhà sản xuất.
Chọn máy quá lớn sẽ làm tăng chi phí đầu tư, trong khi máy quá nhỏ có thể khiến điểm sương không ổn định và giảm tuổi thọ chất hấp phụ.
Mục tiêu là lựa chọn đúng công suất cần thiết, không phải máy càng lớn càng tốt.

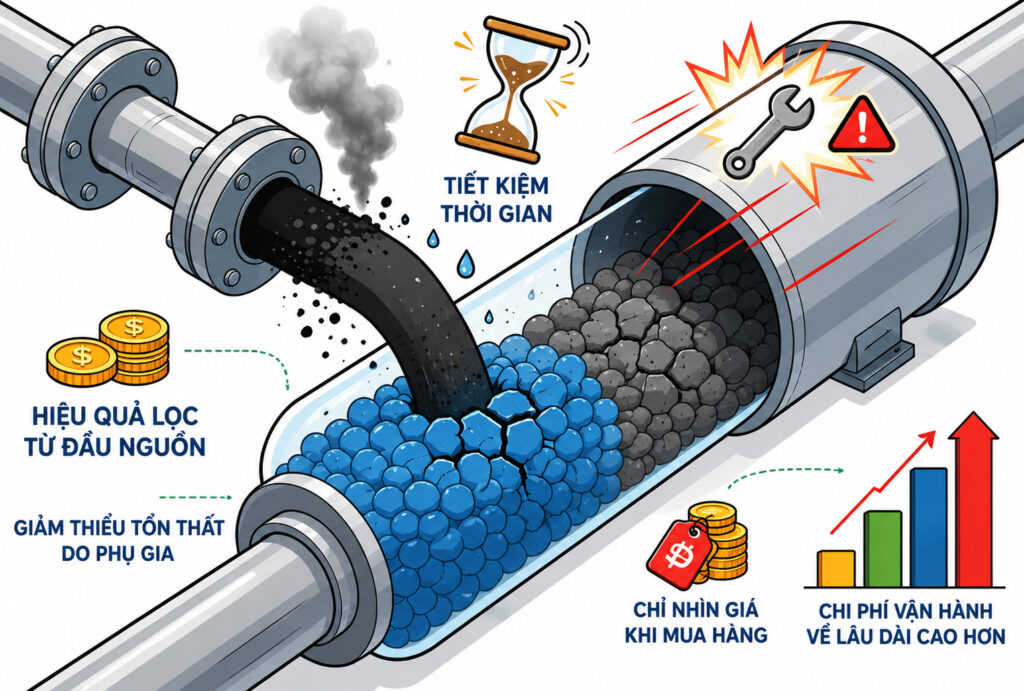

3. Kiểm Soát Chất Lượng Khí Đầu Vào Và Đánh Giá Tổng Chi Phí Vòng Đời
Sai lầm lớn thứ ba là chỉ so sánh giá mua máy mà bỏ qua chất lượng khí đầu vào, năng lượng tái sinh, chi phí thay chất hấp phụ và chi phí bảo trì dài hạn.
Đối với máy sấy khí hấp thụ, tổng chi phí sở hữu (Total Cost of Ownership – TCO) thường quan trọng hơn nhiều so với giá mua ban đầu.
Nhiễm Dầu Có Thể Làm Hỏng Chất Hấp Phụ
Dầu là một trong những mối đe dọa nghiêm trọng đối với hiệu suất của máy sấy khí hấp thụ.
Các aerosol dầu trong khí nén có thể làm nhiễm bẩn alumina hoạt tính, molecular sieve và các loại chất hấp phụ khác.
Khi chất hấp phụ bị nhiễm dầu nghiêm trọng, khả năng hấp phụ có thể suy giảm đáng kể và không phải lúc nào cũng có thể phục hồi hoàn toàn bằng quá trình tái sinh thông thường.
Hậu quả có thể bao gồm:
- Điểm sương đầu ra tăng;
- Chu kỳ hấp phụ hiệu quả ngắn hơn;
- Nhu cầu tái sinh tăng;
- Chênh áp tăng;
- Tuổi thọ chất hấp phụ giảm;
- Tần suất bảo trì tăng.
Vì vậy, hệ thống lọc trước máy sấy cần được thiết kế đúng cách.
Tùy theo loại máy nén khí, yêu cầu chất lượng khí và thiết kế máy sấy, hệ thống tiền xử lý có thể bao gồm:
- Bộ tách nước;
- Bộ lọc coalescing;
- Bộ lọc loại bỏ aerosol dầu hiệu suất cao;
- Bộ lọc hạt mịn;
- Bộ lọc than hoạt tính hoặc công nghệ loại bỏ hơi dầu khi cần thiết.
Không nên áp dụng một cấp lọc cố định, chẳng hạn 0,01 μm, cho tất cả các hệ thống.
Cấu hình lọc phù hợp cần được lựa chọn dựa trên loại máy nén, yêu cầu về cấp chất lượng khí theo ISO 8573-1, yêu cầu của nhà sản xuất máy sấy và nhu cầu của quy trình phía sau.
Tiền xử lý đúng cách là một trong những khoản đầu tư hiệu quả nhất để bảo vệ máy sấy hấp thụ và kéo dài tuổi thọ chất hấp phụ.
So Sánh Các Công Nghệ Tái Sinh Của Máy Sấy Khí Hấp Thụ
Các phương pháp tái sinh khác nhau có đặc điểm tiêu thụ năng lượng rất khác nhau.
Lựa chọn đúng công nghệ tái sinh có thể ảnh hưởng đến chi phí vận hành dài hạn nhiều hơn cả chênh lệch về giá mua ban đầu.
| Loại tái sinh | Phương pháp tái sinh | Đặc điểm chính | Ứng dụng phù hợp |
|---|---|---|---|
| Không gia nhiệt (Heatless) | Sử dụng một phần khí nén khô sau khi giảm áp | Kết cấu đơn giản, đầu tư ban đầu thấp, tiêu thụ khí purge tương đối cao | Lưu lượng nhỏ, vận hành gián đoạn |
| Gia nhiệt khí purge (Heated Purge) | Sử dụng khí nén khô được gia nhiệt | Giảm lượng khí purge so với loại không gia nhiệt | Lưu lượng nhỏ đến trung bình, vận hành dài hạn |
| Gia nhiệt bằng blower (Blower Purge) | Sử dụng không khí môi trường được blower cấp qua bộ gia nhiệt | Tiêu thụ rất ít khí nén trong giai đoạn gia nhiệt, tùy cấu hình | Lưu lượng trung bình đến lớn, vận hành liên tục |
| Tận dụng nhiệt nén (Heat of Compression) | Sử dụng nhiệt từ quá trình nén khí | Có khả năng đạt mức năng lượng tái sinh rất thấp khi điều kiện phù hợp | Hệ thống lớn có cấu hình máy nén phù hợp |
Máy Sấy Khí Hấp Thụ Không Gia Nhiệt
Máy sấy khí hấp thụ không gia nhiệt (Heatless Desiccant Dryer) sử dụng một phần khí nén đã được làm khô để tái sinh chất hấp phụ trong tháp đang ở chu kỳ tái sinh.
Ưu điểm bao gồm:
- Cấu tạo đơn giản;
- Độ tin cậy cao;
- Chi phí đầu tư ban đầu tương đối thấp;
- Không cần bộ gia nhiệt tái sinh bên ngoài.
Nhược điểm chính là lượng khí nén dùng để purge tương đối cao.
Mức tiêu thụ khí purge thực tế phụ thuộc vào thiết kế máy sấy, áp suất vận hành, điểm sương yêu cầu và chiến lược điều khiển.
Vì vậy, máy sấy heatless thường phù hợp với:
- Hệ thống lưu lượng nhỏ;
- Ứng dụng vận hành gián đoạn;
- Trường hợp ưu tiên cấu tạo đơn giản và độ tin cậy hơn mức tiêu thụ năng lượng tối thiểu.
Máy Sấy Khí Hấp Thụ Gia Nhiệt
Máy sấy khí hấp thụ gia nhiệt (Heated Purge Desiccant Dryer) sử dụng nguồn nhiệt bên ngoài để nâng cao hiệu quả tái sinh chất hấp phụ.
Do nhiệt giúp giải phóng hơi ẩm khỏi chất hấp phụ hiệu quả hơn, lượng khí nén khô cần dùng cho quá trình tái sinh thường thấp hơn so với máy sấy heatless.
Điều này giúp giảm tổn thất khí nén, mặc dù cần tính thêm điện năng tiêu thụ của bộ gia nhiệt.
Loại máy này thường phù hợp với hệ thống lưu lượng nhỏ đến trung bình, đặc biệt trong các ứng dụng vận hành trong thời gian dài và cần giảm chi phí khí purge.
Máy Sấy Khí Hấp Thụ Tái Sinh Bằng Blower
Máy sấy khí hấp thụ tái sinh bằng blower (Blower Purge Desiccant Dryer) sử dụng blower hút không khí môi trường, đưa qua bộ gia nhiệt rồi cấp khí nóng qua lớp chất hấp phụ để tái sinh.
Trong giai đoạn gia nhiệt, lượng khí nén tiêu thụ có thể rất thấp hoặc gần như bằng không, tùy thuộc vào cấu hình máy sấy.
Một số thiết kế vẫn có thể sử dụng khí nén trong giai đoạn làm mát hoặc các phần khác của chu kỳ tái sinh.
Máy sấy blower purge đặc biệt phù hợp với:
- Hệ thống có lưu lượng lớn;
- Quy trình công nghiệp vận hành liên tục;
- Nhà máy có chi phí sản xuất khí nén cao;
- Các dự án tiết kiệm năng lượng.
Mặc dù chi phí đầu tư ban đầu thường cao hơn, việc giảm lượng khí nén dùng cho tái sinh có thể giúp giảm đáng kể chi phí vận hành dài hạn trong những ứng dụng phù hợp.
Máy Sấy Tận Dụng Nhiệt Nén
Đối với một số hệ thống sử dụng máy nén khí không dầu, có thể cân nhắc máy sấy hấp thụ tận dụng nhiệt nén (Heat of Compression – HOC).
Công nghệ này sử dụng nhiệt sinh ra trong quá trình nén khí để tái sinh chất hấp phụ.
Khi hệ thống máy nén và điều kiện vận hành phù hợp, máy sấy HOC có thể đạt mức năng lượng bổ sung cho tái sinh rất thấp.
Tuy nhiên, công nghệ này cần được tích hợp đúng cách với hệ thống máy nén và không phù hợp với mọi ứng dụng.
Đánh Giá Chi Phí Vòng Đời – Không Chỉ So Sánh Giá Mua
Máy sấy có giá mua thấp nhất không nhất thiết là giải pháp có chi phí thấp nhất trong suốt thời gian sử dụng.
Một phân tích chi phí vòng đời đầy đủ nên bao gồm:
- Chi phí mua thiết bị;
- Điện năng tiêu thụ;
- Chi phí khí nén bị sử dụng cho quá trình tái sinh;
- Chi phí thay lõi lọc;
- Chi phí thay chất hấp phụ;
- Bảo trì heater và blower;
- Bảo trì van;
- Tổn thất năng lượng do chênh áp;
- Rủi ro dừng sản xuất;
- Tổng số giờ vận hành mỗi năm.
Đối với máy sấy hoạt động liên tục quanh năm, chi phí năng lượng có thể chiếm một tỷ lệ đáng kể trong tổng chi phí sở hữu.
Trong nhiều ứng dụng, một máy sấy có hiệu suất năng lượng cao hơn có thể bù lại mức đầu tư ban đầu cao hơn nhờ chi phí vận hành thấp hơn.
Tuy nhiên, thời gian hoàn vốn thực tế phụ thuộc vào:
- Giá điện tại địa phương;
- Hiệu suất máy nén khí;
- Số giờ vận hành hàng năm;
- Lưu lượng khí;
- Điểm sương yêu cầu;
- Lượng khí purge;
- Chi phí bảo trì.
Vì vậy, thời gian hoàn vốn cần được tính toán theo điều kiện thực tế của từng nhà máy thay vì giả định một khoảng thời gian cố định.
Checklist Lựa Chọn Máy Sấy Khí Hấp Thụ
Trước khi lựa chọn máy sấy, nên xác nhận các thông số sau:
- Điểm sương áp suất yêu cầu
-40°C đã đủ hay quy trình thực sự cần -60°C đến -70°C? - Lưu lượng khí tối đa thực tế
Nhu cầu khí nén thực tế là bao nhiêu, thay vì chỉ dựa vào công suất danh định của máy nén? - Nhiệt độ khí đầu vào
Khí nén có được làm mát đầy đủ trước khi vào máy sấy hay không? - Áp suất vận hành
Áp suất thực tế có phù hợp với điều kiện định mức của máy sấy hay không? - Đặc điểm tải
Nhu cầu khí ổn định, gián đoạn hay biến động mạnh? - Chất lượng khí đầu vào
Nước ngưng, hạt rắn và aerosol dầu đã được kiểm soát hiệu quả chưa? - Công nghệ tái sinh
Nên chọn Heatless, Heated Purge, Blower Purge hay Heat of Compression? - Mức tiêu thụ năng lượng
Chi phí hàng năm cho khí purge, gia nhiệt và blower là bao nhiêu? - Yêu cầu bảo trì
Bao lâu cần bảo dưỡng hoặc thay thế filter, van, heater và chất hấp phụ? - Khả năng mở rộng trong tương lai
Nhà máy có kế hoạch tăng công suất hay không?
Việc đánh giá đồng thời các yếu tố này giúp lựa chọn máy sấy đạt được sự cân bằng tốt giữa điểm sương, độ tin cậy, hiệu suất năng lượng và tổng chi phí vòng đời.
Kết Luận: Chọn Máy Sấy Khí Hấp Thụ Theo Nhu Cầu Thực Tế, Không Chỉ Theo Thông Số
Lựa chọn đúng máy sấy khí hấp thụ cho hệ thống khí nén không đơn giản là chọn model có điểm sương thấp nhất hoặc công suất danh định lớn nhất.
Đây là một bài toán kỹ thuật ở cấp độ hệ thống.
Ba sai lầm quan trọng cần tránh là:
- Yêu cầu điểm sương thấp hơn mức thực sự cần thiết;
- Lựa chọn công suất mà không hiệu chỉnh theo điều kiện vận hành thực tế;
- Bỏ qua chất lượng khí đầu vào, năng lượng tái sinh và tổng chi phí vòng đời.
Một máy sấy hấp thụ được lựa chọn đúng phải phù hợp với yêu cầu thực tế của quy trình, vận hành ổn định trong điều kiện nhiệt độ và áp suất đầu vào thực tế, đồng thời cung cấp chất lượng khí cần thiết với mức tiêu thụ năng lượng hợp lý nhất.
Bằng cách kết hợp tính toán công suất máy sấy chính xác, hệ thống lọc trước hiệu quả, công nghệ tái sinh phù hợp và điều khiển thông minh, doanh nghiệp có thể duy trì điểm sương ổn định đồng thời giảm tổn thất khí nén, chi phí bảo trì và tổng mức tiêu thụ năng lượng.
Vì vậy, máy sấy tốt nhất không nhất thiết là model có điểm sương thấp nhất, công suất lớn nhất hay giá mua rẻ nhất.
Lựa chọn tốt nhất là máy sấy có thể cung cấp chính xác chất lượng khí mà quy trình của bạn cần — một cách ổn định, tiết kiệm năng lượng và với tổng chi phí vòng đời hợp lý nhất.
