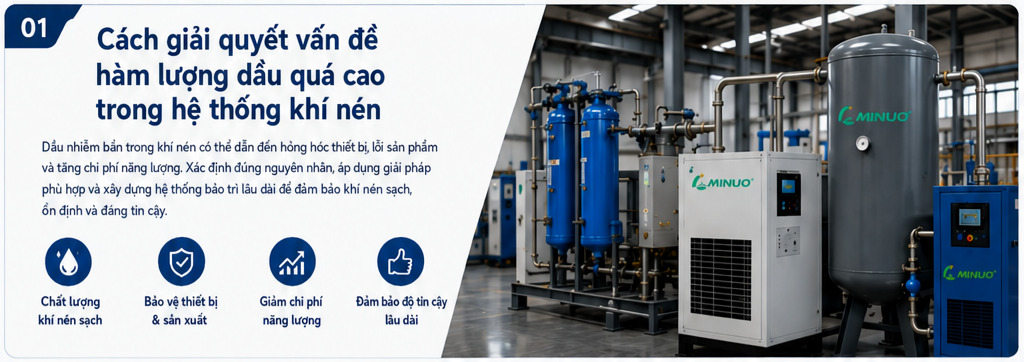

Nhiễm dầu quá mức trong hệ thống khí nén có thể ảnh hưởng đến máy sấy khí, bộ lọc, thiết bị khí nén, đường ống và các quy trình sản xuất nhạy cảm. Bước đầu tiên quan trọng nhất không phải là ngay lập tức bổ sung thêm bộ lọc, mà là xác định dầu thực sự đi vào hệ thống từ đâu.
Nhiễm dầu có thể bắt nguồn từ máy nén, hệ thống xử lý khí, các vấn đề trong quản lý nước ngưng hoặc chất ô nhiễm đã tích tụ bên trong đường ống phân phối. Do đó, việc xử lý sự cố chính xác đòi hỏi phải kiểm tra có hệ thống toàn bộ hệ thống khí nén.

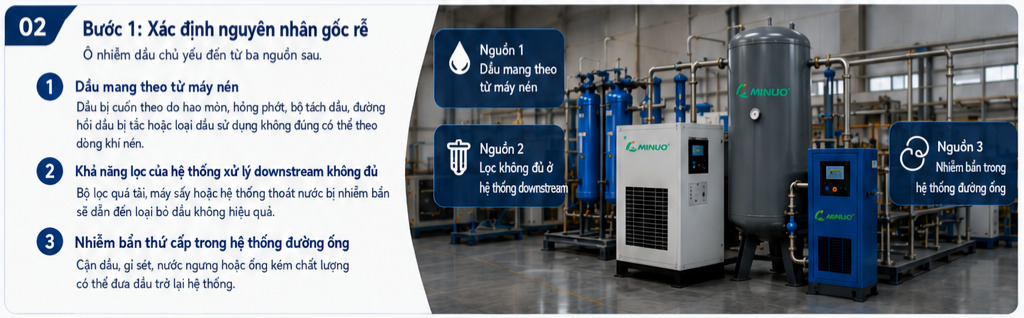

1. Trước tiên xác định nguyên nhân gốc rễ: Xác định dầu đến từ đâu
Khi xử lý tình trạng nhiễm dầu quá mức, một trong những sai lầm lớn nhất là thực hiện biện pháp khắc phục trước khi xác định nguồn gây ra vấn đề.
Các khu vực chính cần kiểm tra là:
Máy nén → Xử lý khí → Hệ thống nước ngưng → Máy sấy → Đường ống phân phối
1.1 Dầu bôi trơn bị cuốn theo từ máy nén khí
Đối với máy nén bôi trơn bằng dầu, bản thân máy nén là một trong những khu vực đầu tiên cần kiểm tra.
Dầu có thể đi vào hệ thống khí nén phía hạ lưu nếu hệ thống tách dầu hoặc hồi dầu bên trong máy nén không hoạt động chính xác.
Các bộ phận làm kín bị mòn hoặc hư hỏng
Gioăng bị mòn hoặc các vấn đề làm kín bên trong khác có thể góp phần gây hiện tượng dầu bị cuốn theo bất thường.
Nếu mức nhiễm dầu tăng nhanh, hãy kiểm tra máy nén theo quy trình bảo dưỡng của nhà sản xuất thay vì giả định rằng bộ lọc phía hạ lưu là vấn đề duy nhất.
Bộ tách dầu bị hỏng
Bộ tách dầu bên trong máy nén đóng vai trò quan trọng trong việc tách dầu bôi trơn khỏi khí nén trước khi xả.
Nếu lõi tách bị hư hỏng, nhiễm bẩn nặng hoặc không còn hoạt động đúng cách vì nguyên nhân khác, lượng dầu bị cuốn theo có thể tăng đáng kể.
Kiểm tra lõi tách để phát hiện:
- Hư hỏng
- Nhiễm bẩn quá mức
- Chênh áp bất thường
- Vấn đề lắp đặt
- Tình trạng so với yêu cầu bảo dưỡng của nhà sản xuất máy nén
Đường hồi dầu bị tắc
Dầu bôi trơn đã được tách thông thường quay trở lại mạch bôi trơn của máy nén thông qua hệ thống hồi dầu.
Nếu đường hồi bị hạn chế, dầu có thể tích tụ và làm tăng lượng dầu bị cuốn vào hệ thống khí nén phía hạ lưu.
Kiểm tra đường hồi dầu và các bộ phận liên quan để phát hiện tắc nghẽn hoặc trục trặc.
Dầu máy nén không phù hợp hoặc đã xuống cấp
Sử dụng dầu bôi trơn máy nén không phù hợp hoặc vận hành với dầu đã xuống cấp nghiêm trọng có thể ảnh hưởng đến hiệu suất máy nén và khả năng tách dầu.
Luôn sử dụng dầu bôi trơn đáp ứng yêu cầu của nhà sản xuất máy nén. Khi lượng dầu bị cuốn theo tăng, hãy kiểm tra nhiệt độ vận hành bất thường, tình trạng dầu xuống cấp hoặc nhiễm bẩn.
1.2 Hiệu suất không đủ của thiết bị xử lý phía hạ lưu
Khí nén rời máy nén có thể đi qua nhiều giai đoạn xử lý, bao gồm:
- Bộ tách ẩm
- Máy sấy khí tác nhân lạnh
- Máy sấy khí hấp thụ
- Bộ lọc loại bỏ dầu
- Bộ lọc chính xác
- Bộ lọc than hoạt tính khi cần thiết
Nếu một trong các giai đoạn này được lựa chọn không đúng, bị quá tải, nhiễm bẩn hoặc bảo trì kém, lượng dầu dư có thể tăng.
Để hiểu tổng quan hơn về cách các giai đoạn xử lý này phối hợp với nhau, xem năm thành phần cốt lõi của hệ thống xử lý khí nén.
Bộ lọc chính xác bị tải hoặc hư hỏng
Bộ lọc loại bỏ dầu và bộ lọc kết tụ cần được kiểm tra theo tình trạng thực tế thay vì một chu kỳ thay thế chung.
Kiểm tra:
- Chênh áp
- Tình trạng lõi lọc
- Khả năng xả nước ngưng
- Lưu lượng khí
- Hướng lắp đặt
- Mức độ nhiễm dầu
Dải bộ lọc khí nén của Lingyu bao gồm nhiều cấp khác nhau cho các yêu cầu xử lý khác nhau:
| Cấp bộ lọc | Chức năng chính | Khả năng lọc hạt | Hàm lượng dầu dư |
|---|---|---|---|
| AO | Lọc sơ bộ | ≤1,0 μm | ≤3 ppm |
| AA | Loại bỏ dầu và hạt | ≤0,1 μm | ≤0,1 ppm |
| AX | Loại bỏ dầu hiệu suất cao | ≤0,01 μm | ≤0,05 ppm |
| ACS | Loại bỏ dầu bằng than hoạt tính | — | ≤0,003 ppm |
Tổ hợp phù hợp phụ thuộc vào yêu cầu chất lượng khí nén thực tế.
Để biết thông tin chi tiết hơn về lựa chọn bộ lọc, xem hướng dẫn bộ lọc khí nén AO, AA, AX và ACS.
Máy sấy hấp thụ bị nhiễm dầu
Nhiễm dầu có thể làm giảm hiệu suất hấp thụ của alumina hoạt tính hoặc rây phân tử bên trong máy sấy hấp thụ.
Các triệu chứng có thể bao gồm:
- Điểm sương áp suất tăng
- Chất hút ẩm đóng bánh
- Hấp thụ không đồng đều
- Tổn thất áp suất tăng
- Chất hút ẩm xuống cấp
Nếu chất hấp thụ đã bị nhiễm bẩn nặng, trước tiên hãy khắc phục vấn đề loại bỏ dầu phía thượng lưu. Sau đó, chất hút ẩm cần được kiểm tra và thay thế nếu cần thiết.
Xả nước ngưng kém
Dầu và nước thường tích tụ cùng nhau dưới dạng nước ngưng trong thiết bị xử lý khí nén.
Nếu bộ xả tự động, bộ tách, bình chứa khí hoặc bộ xả của máy sấy khí tác nhân lạnh bị tắc, nước ngưng bị nhiễm bẩn có thể tồn tại trong hệ thống và làm giảm hiệu suất xử lý.
Kiểm tra tất cả bộ xả nước ngưng và bộ tách để bảo đảm hoạt động đúng cách.
1.3 Nhiễm bẩn thứ cấp từ hệ thống đường ống
Tình trạng nhiễm dầu có thể tiếp tục ngay cả sau khi vấn đề ban đầu ở máy nén hoặc hệ thống lọc đã được khắc phục.
Cặn dầu có thể vẫn tồn tại bên trong đường ống phía hạ lưu và dần bị cuốn trở lại vào dòng khí.
Các nguồn có thể bao gồm:
- Cặn dầu trong đường ống cũ
- Nước ngưng tích tụ tại các điểm thấp
- Bình chứa khí bị nhiễm bẩn
- Các đoạn ống cụt có khả năng thoát nước kém
- Ống mềm xuống cấp sau thời gian dài tiếp xúc với dầu
- Các sự cố dầu bị cuốn theo trên toàn hệ thống trước đây
Nếu hàm lượng dầu vẫn cao sau khi nguồn phía thượng lưu đã được khắc phục, hãy kiểm tra đường ống phía hạ lưu và thiết bị tại điểm sử dụng để phát hiện nhiễm bẩn còn sót lại.

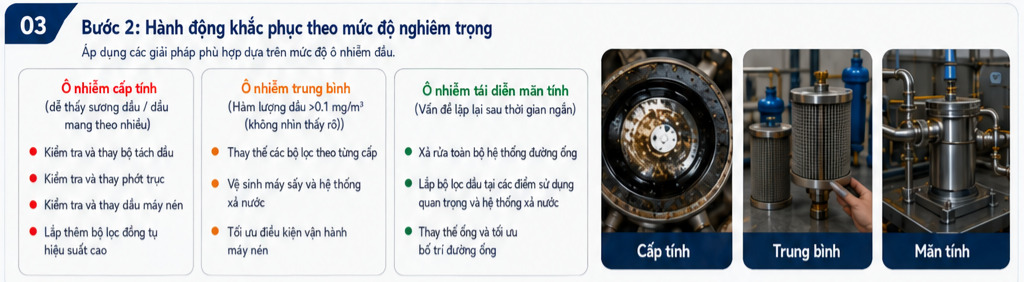

2. Biện pháp khắc phục theo mức độ nghiêm trọng của vấn đề
Biện pháp khắc phục cần phù hợp với mức độ nghiêm trọng và nguồn nhiễm bẩn thực tế thay vì dựa vào một ngưỡng hàm lượng dầu chung.
2.1 Dầu bị cuốn theo nghiêm trọng hoặc có thể nhìn thấy
Nếu có dầu nhìn thấy được trong đường ống, bộ lọc, bình chứa khí hoặc thiết bị sản xuất phía hạ lưu, hãy kiểm tra ngay máy nén và hệ thống xử lý.
Kiểm tra bộ tách dầu của máy nén
Kiểm tra lõi tách và hệ thống hồi dầu.
Thay thế các bộ phận bị hư hỏng hoặc hỏng hóc theo yêu cầu của nhà sản xuất máy nén.
Kiểm tra các bộ phận làm kín và hồi dầu
Kiểm tra gioăng, đường hồi, van và các bộ phận liên quan để phát hiện rò rỉ hoặc tắc nghẽn bất thường.
Kiểm tra tình trạng dầu máy nén
Nếu dầu đã xuống cấp, nhiễm bẩn hoặc không phù hợp với máy nén, hãy thay theo quy trình của nhà sản xuất.
Bảo vệ thiết bị phía hạ lưu
Nếu đã xảy ra hiện tượng dầu bị cuốn theo nghiêm trọng, hãy kiểm tra các bộ phận phía hạ lưu:
- Bình chứa khí
- Bộ lọc
- Máy sấy
- Đường ống
- Thiết bị sản xuất quan trọng
Thực hiện việc này trước khi đưa hệ thống trở lại vận hành bình thường.
Chỉ lắp thêm một bộ lọc mà không khắc phục sự cố phía máy nén sẽ không mang lại giải pháp lâu dài đáng tin cậy.
2.2 Nhiễm dầu mức độ trung bình
Nếu không có dầu lỏng nhìn thấy được nhưng hàm lượng dầu đo được cao hơn yêu cầu của quy trình, hãy tập trung vào chuỗi xử lý khí.
Kiểm tra hiệu suất bộ lọc
Kiểm tra từng giai đoạn lọc và xác minh rằng cấp lọc phù hợp với chất lượng khí yêu cầu.
Lõi lọc cần được thay thế theo:
- Tình trạng thực tế
- Chênh áp
- Mức độ nhiễm bẩn
- Khuyến nghị của nhà sản xuất
Không áp dụng một số giờ vận hành cố định cho mọi hệ thống.
Kiểm tra máy sấy và hệ thống nước ngưng
Kiểm tra:
- Khả năng tách nước ngưng của máy sấy khí tác nhân lạnh
- Bộ xả tự động
- Bình chứa khí
- Tình trạng đầu vào máy sấy hấp thụ
- Bộ lọc loại bỏ dầu phía thượng lưu
Nhiễm dầu đi đến lớp hấp thụ có thể gây ra các vấn đề dài hạn về hiệu suất máy sấy.
Xác minh điều kiện vận hành của máy nén
Nhiệt độ máy nén bất thường, tình trạng dầu, hiệu suất bộ tách hoặc trạng thái vận hành đều có thể góp phần làm tăng lượng dầu bị cuốn theo.
Vận hành máy nén trong các điều kiện được quy định và kiểm tra nhiệt độ xả hoặc mức tiêu thụ dầu bất thường.
2.3 Nhiễm dầu mãn tính hoặc tái diễn
Nếu tình trạng nhiễm dầu liên tục tái diễn sau khi nguồn chính đã được sửa chữa, hãy kiểm tra hệ thống phân phối để phát hiện nhiễm bẩn thứ cấp.
Vệ sinh hoặc thay thế đường ống bị nhiễm bẩn khi cần thiết
Các đoạn có cặn dầu nghiêm trọng có thể cần được vệ sinh hoặc thay thế.
Mọi quy trình vệ sinh cần tương thích với:
- Vật liệu đường ống
- Quy trình phía hạ lưu
- Yêu cầu an toàn tại cơ sở
Bổ sung lọc tại điểm sử dụng khi cần
Các ứng dụng quan trọng có thể yêu cầu thêm bộ lọc cuối gần điểm sử dụng.
Tuy nhiên, bộ lọc tại điểm sử dụng cần bổ sung cho — chứ không thay thế — hệ thống xử lý khí trung tâm phù hợp.
Kiểm tra ống mềm
Thay các ống mềm đã xuống cấp, phồng hoặc bị nhiễm bẩn bên trong.
Cải thiện hệ thống thoát nước và bố trí đường ống
Kiểm tra:
- Điểm thấp
- Đoạn ống cụt
- Bình chứa khí
- Vị trí xả nước
- Các đoạn có thể tích tụ nước ngưng
Quản lý nước ngưng tốt hơn có thể giúp ngăn chất lỏng nhiễm bẩn quay trở lại dòng khí.
3. Phòng ngừa lâu dài và quản lý hệ thống
Các biện pháp sửa chữa tạm thời có thể không ngăn được tình trạng nhiễm dầu tái diễn.
Việc kiểm soát lâu dài phụ thuộc vào bảo trì phối hợp máy nén, thiết bị xử lý khí, hệ thống nước ngưng và mạng lưới phân phối.
3.1 Duy trì hồ sơ bảo trì máy nén và bộ lọc
Lưu hồ sơ bảo trì cho:
- Dầu bôi trơn máy nén
- Lõi tách dầu
- Các bộ phận hồi dầu
- Bộ lọc chính xác
- Bộ lọc than hoạt tính khi được lắp đặt
- Bộ xả nước ngưng
Quyết định bảo dưỡng cần dựa trên tình trạng thiết bị thực tế và khuyến nghị của nhà sản xuất thay vì chỉ dựa vào thời gian theo lịch.
3.2 Theo dõi hệ thống tại nhiều vị trí
Chỉ kiểm tra dầu tại đầu ra máy nén có thể không cho biết chất ô nhiễm đang đi vào hệ thống ở đâu.
Khi xử lý sự cố, hãy cân nhắc kiểm tra chất lượng khí tại nhiều điểm:
Đầu ra máy nén → Sau hệ thống xử lý khí → Đường ống chính → Điểm sử dụng quan trọng
Điều này giúp phân biệt dầu bị cuốn theo từ máy nén với nhiễm bẩn từ đường ống phía hạ lưu.
3.3 Duy trì hệ thống xả nước ngưng
Kiểm tra hệ thống thoát nước ngưng trên toàn hệ thống.
Bộ xả bị tắc có thể khiến hỗn hợp dầu – nước tích tụ trong:
- Bình chứa khí
- Bộ lọc
- Máy sấy khí tác nhân lạnh
- Bộ tách
- Đường ống phân phối
Do đó, hiệu suất của bộ xả cần là một phần trong quy trình kiểm tra định kỳ hệ thống khí nén.
3.4 Phối hợp hệ thống lọc với chất lượng khí yêu cầu
Không tự động lắp đặt mọi giai đoạn lọc có sẵn.
Xác định yêu cầu về:
- Hàm lượng dầu
- Độ sạch hạt
- Điểm sương áp suất
Sau đó lựa chọn thiết bị xử lý phù hợp.
Xử lý quá mức có thể làm tăng tổn thất áp suất và chi phí bảo trì, trong khi xử lý không đầy đủ có thể khiến máy sấy và thiết bị sản xuất bị nhiễm bẩn.
4. Trình tự xử lý sự cố thực tế
Một trình tự xử lý sự cố có hệ thống giúp tránh thay bộ lọc không cần thiết và giúp xác định nguồn nhiễm bẩn thực tế dễ dàng hơn.
Xác định nguồn → Kiểm tra máy nén → Kiểm tra hệ thống lọc và xả nước → Kiểm tra máy sấy → Kiểm tra hệ thống phân phối → Xác minh lại chất lượng khí
Nếu phát hiện dầu ngay sau máy nén
Trước tiên tập trung vào:
Bộ tách dầu → Hệ thống hồi dầu → Gioăng → Dầu máy nén → Điều kiện vận hành
Nếu khí xả máy nén đạt yêu cầu nhưng hàm lượng dầu phía hạ lưu cao
Tập trung vào:
Hệ thống lọc → Xả nước ngưng → Máy sấy → Bình chứa khí → Đường ống phân phối
Nếu dầu xuất hiện trở lại sau khi lỗi ban đầu đã được sửa chữa
Kiểm tra:
Nhiễm bẩn còn sót lại trong đường ống → Điểm thấp → Đoạn ống cụt → Bình chứa khí → Ống mềm → Thiết bị tại điểm sử dụng
Cách tiếp cận này giúp phân biệt vấn đề dầu bị cuốn theo hiện tại với chất ô nhiễm còn tồn tại sau một sự cố hệ thống trước đó.
Kết luận
Hàm lượng dầu quá cao trong hệ thống khí nén có thể bắt nguồn từ nhiều vị trí:
Dầu từ máy nén bị cuốn theo → Lỗi hệ thống xử lý khí → Vấn đề nước ngưng → Chất hút ẩm bị nhiễm bẩn → Đường ống bị nhiễm bẩn
Trình tự xử lý sự cố hiệu quả nhất là:
Xác định nguồn → Kiểm tra máy nén → Kiểm tra hệ thống lọc và xả nước → Kiểm tra máy sấy → Kiểm tra hệ thống phân phối → Xác minh lại chất lượng khí
Tránh liên tục thay bộ lọc mà không khắc phục nguồn dầu.
Tương tự, không nên giả định mọi vấn đề về dầu đều bắt nguồn từ máy nén nếu đường ống hoặc thiết bị xử lý bị nhiễm bẩn đã từng tiếp xúc với một sự cố dầu bị cuốn theo trước đó.
Bằng cách xác định nguồn một cách có hệ thống và bảo trì máy nén, hệ thống lọc, máy sấy, bộ xả và đường ống theo điều kiện vận hành thực tế, tình trạng nhiễm dầu có thể được kiểm soát hiệu quả hơn và thiết bị phía hạ lưu có thể được bảo vệ tốt hơn.
