Máy sấy khí tác nhân lạnh làm mát bằng không khí 25/35/50 CFM được thiết kế cho các hệ thống khí nén quy mô nhỏ đến trung bình, nơi yêu cầu khả năng loại bỏ độ ẩm ổn định, lắp đặt nhỏ gọn và vận hành đơn giản.
Các máy sấy công suất nhỏ này có thể hỗ trợ xưởng sản xuất, thiết bị khí nén, sản xuất nhẹ, thiết bị phòng thí nghiệm và các ứng dụng khác mà điểm sương áp suất của công nghệ sấy bằng tác nhân lạnh có thể đáp ứng.
Máy sấy khí tác nhân lạnh 25/35/50 CFM cần được lựa chọn theo lưu lượng khí thực tế, áp suất vận hành, nhiệt độ đầu vào, điều kiện môi trường và điểm sương đầu ra yêu cầu thay vì chỉ dựa trên thông số CFM.
Máy sấy khí tác nhân lạnh công suất nhỏ hoạt động như thế nào?
Máy sấy khí tác nhân lạnh loại bỏ độ ẩm bằng cách làm mát khí nén cho đến khi hơi nước ngưng tụ.
Khí nén nóng chứa độ ẩm trước tiên được làm mát sơ bộ trước khi đi vào dàn bay hơi của hệ thống lạnh. Quá trình làm mát tiếp theo khiến độ ẩm, dầu và một số tạp chất ngưng tụ.
Chất lỏng hình thành được tách khỏi khí nén và xả ra ngoài qua bộ xả tự động. Khí đã được sấy sau đó được làm nóng trở lại trước khi rời khỏi máy sấy, giúp giảm khả năng ngưng tụ trên đường ống phía sau.
Đối với công nghệ sấy khí tác nhân lạnh làm mát bằng không khí dòng AH của Lingyu, điểm sương áp suất quy định là 2–10°C trong các điều kiện vận hành định mức.
Điều kiện vận hành điển hình
Các điều kiện vận hành chính của máy sấy khí tác nhân lạnh làm mát bằng không khí dòng AH của Lingyu bao gồm:
| Thông số | Quy cách |
|---|---|
| Áp suất đầu vào định mức | 0,7 MPa |
| Phạm vi áp suất vận hành | 0,6–1,0 MPa |
| Nhiệt độ đầu vào định mức | 50°C |
| Nhiệt độ đầu vào tối đa | ≤80°C |
| Điểm sương áp suất | 2–10°C |
| Nhiệt độ môi trường định mức | 32°C |
| Phạm vi nhiệt độ môi trường vận hành | 2–45°C |
| Độ sụt áp | ≤0,025 MPa |
| Phương pháp làm mát | Làm mát bằng không khí |
| Lắp đặt | Trong nhà, trên nền bê tông bằng phẳng |
| Khoảng trống khuyến nghị | Ít nhất 1,5 m xung quanh thiết bị |
Các giới hạn vận hành này rất quan trọng khi lựa chọn giữa các mức công suất 25, 35 và 50 CFM.
Cách lựa chọn giữa 25, 35 và 50 CFM
Model phù hợp nhất không nhất thiết là model có công suất gần nhất với lưu lượng ghi trên nhãn máy nén khí. Việc lựa chọn cần dựa trên lưu lượng khí tối đa mà máy sấy thực tế sẽ tiếp nhận trong các điều kiện vận hành thực tế.
25 CFM
Máy sấy 25 CFM phù hợp với các hệ thống khí nén nhỏ hơn, nơi nhu cầu nằm trong phạm vi công suất đã hiệu chỉnh của thiết bị.
Các ứng dụng điển hình có thể bao gồm:
- Thiết bị khí nén nhỏ
- Dụng cụ dùng trong xưởng nhẹ
- Hệ thống tự động hóa nhỏ gọn
- Một số thiết bị phòng thí nghiệm
- Máy móc sản xuất nhỏ
35 CFM
Cấu hình 35 CFM cung cấp thêm công suất cho các hệ thống có nhu cầu trung bình hoặc có nhiều thiết bị khí nén hoạt động cùng lúc.
Thiết bị có thể phù hợp với các xưởng và hệ thống sản xuất nhẹ nơi model 25 CFM sẽ phải hoạt động quá gần công suất tối đa.
50 CFM
Máy sấy 50 CFM phù hợp hơn với các hệ thống công nghiệp nhỏ có nhu cầu cao hơn hoặc những ứng dụng có lưu lượng cực đại lớn hơn.
Không nên tự động lựa chọn model lớn nhất chỉ để có thêm “hiệu suất”. Lựa chọn công suất quá lớn có thể làm tăng chi phí thiết bị mà không mang lại lợi ích vận hành tương ứng.
Tính đến điều kiện vận hành thực tế
Công suất danh định của máy sấy thường được xác định tại các điều kiện vận hành cụ thể.
Công suất thực tế có thể thay đổi theo:
- Nhiệt độ đầu vào
- Áp suất vận hành
- Nhiệt độ môi trường
- Lưu lượng khí cực đại
- Chế độ vận hành của máy nén khí
Nhiệt độ đầu vào hoặc nhiệt độ môi trường cao hơn có thể làm tăng tải cho hệ thống lạnh.
Khi điều kiện tại cơ sở khác đáng kể so với điều kiện định mức, cần áp dụng các hệ số hiệu chỉnh phù hợp thay vì chỉ dựa trên CFM danh định.

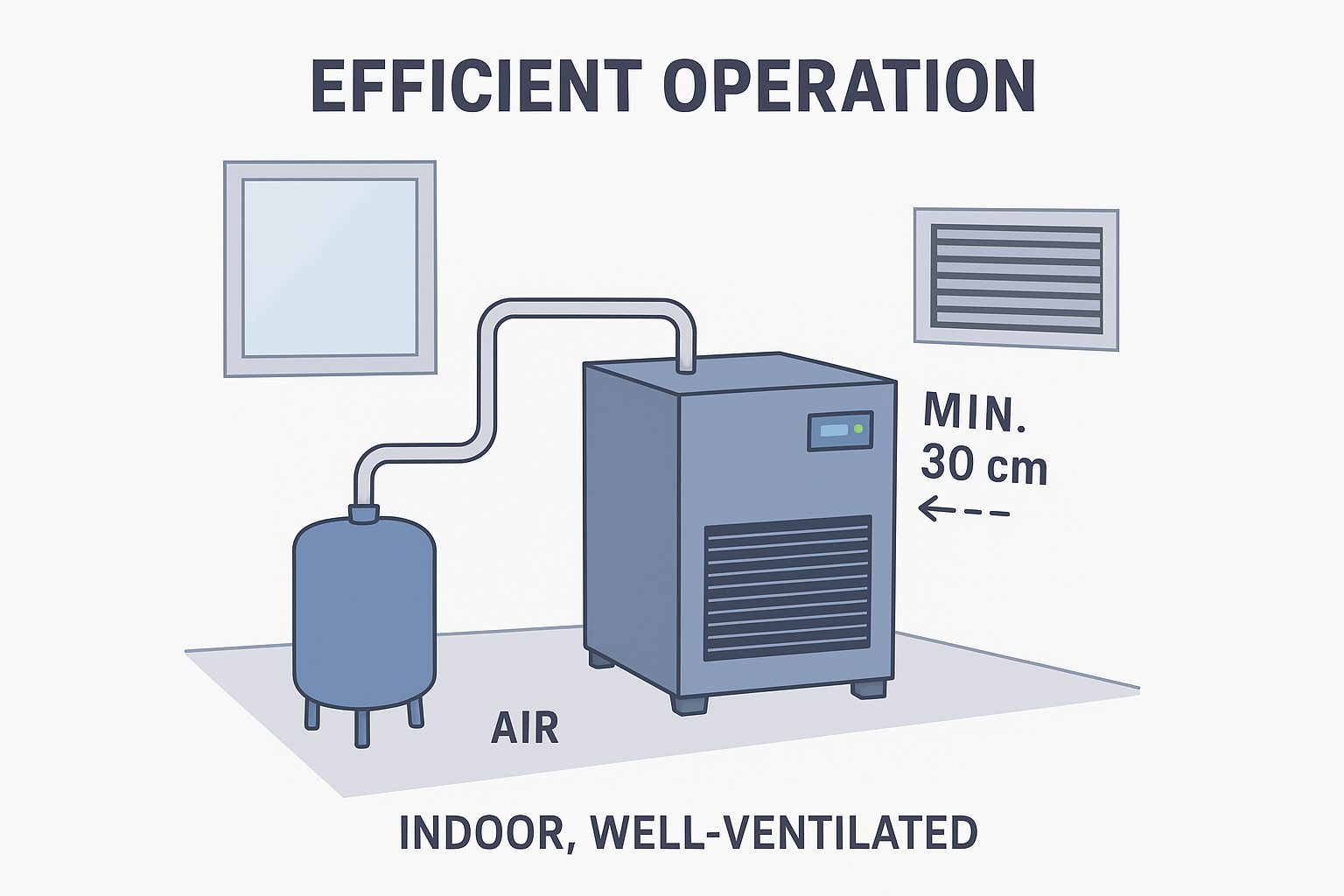

Hướng dẫn lắp đặt
Lắp đặt đúng cách là một trong những biện pháp đơn giản nhất để cải thiện độ tin cậy.
Lắp đặt trong nhà với khả năng thông gió tốt
Do các model này được làm mát bằng không khí, dàn ngưng thải nhiệt ra môi trường xung quanh.
Chọn vị trí sạch, thông thoáng trong nhà, nơi khí nóng thải ra từ dàn ngưng có thể thoát đi.
Tránh đặt máy sấy:
- Dưới ánh nắng trực tiếp
- Ngay cạnh các nguồn nhiệt lớn
- Trong không gian kín
- Tại khu vực có quá nhiều bụi hoặc sương dầu
Đảm bảo khoảng trống phù hợp
Duy trì khoảng 1,5 m xung quanh máy sấy theo yêu cầu lắp đặt tiêu chuẩn của dòng AH.
Không gian đầy đủ giúp cải thiện:
- Luồng không khí qua dàn ngưng
- Khả năng thải nhiệt
- Không gian bảo trì
- Vệ sinh dàn ngưng
- Bảo dưỡng hệ thống điện và hệ thống lạnh
Không nên mặc định khoảng trống nhỏ hơn, chẳng hạn 30–50 cm, sẽ đủ cho mọi vị trí lắp đặt.
Lắp đặt trên bề mặt bằng phẳng
Đặt máy sấy trên nền bê tông bằng phẳng.
Việc lắp đặt ổn định giúp duy trì khả năng xả nước ngưng chính xác và giảm rung động không cần thiết.
Giảm thiểu các điểm cản trong đường ống
Đường ống khí nén cần được lựa chọn đúng kích thước và bố trí với càng ít điểm cản không cần thiết càng tốt.
Quá nhiều co nối, đường ống quá nhỏ, van gây cản trở và đầu giảm không cần thiết có thể làm tăng độ sụt áp.
Có nên lắp bình chứa khí trước máy sấy không?
Bình chứa khí có thể hữu ích trong các hệ thống có nhu cầu khí nén gián đoạn hoặc thay đổi nhanh.
Tùy thuộc vào vị trí và thiết kế hệ thống, bình chứa có thể:
- Giảm các đỉnh nhu cầu ngắn hạn
- Giúp ổn định áp suất hệ thống
- Cung cấp lượng khí nén dự trữ tạm thời
- Giảm biến động nhanh của lưu lượng qua thiết bị phía sau
Tuy nhiên, kích thước và vị trí bình chứa cần được xác định dựa trên toàn bộ hệ thống khí nén.
Không nên mặc định rằng bổ sung bình chứa sẽ tự động làm giảm mức tiêu thụ năng lượng của máy sấy hoặc máy nén khí.
Tại sao hệ thống lọc lại quan trọng?
Máy sấy khí tác nhân lạnh chủ yếu kiểm soát độ ẩm. Thiết bị không thay thế hệ thống lọc sol khí dầu và các hạt rắn.
Bộ lọc khí nén chính xác phù hợp có thể được lắp đặt theo mức độ kiểm soát chất ô nhiễm yêu cầu.
Hệ thống lọc phía trước có thể giúp bảo vệ máy sấy khỏi các hạt và nhiễm dầu, trong khi hệ thống lọc phía sau có thể cung cấp khả năng kiểm soát chất lượng khí bổ sung cho thiết bị nhạy cảm.
Cấp lọc và trình tự lọc phù hợp cần phụ thuộc vào máy nén khí và yêu cầu chất lượng khí cuối cùng.
Mẹo vận hành tiết kiệm năng lượng
Hiệu suất năng lượng tốt phụ thuộc vào cả máy sấy và toàn bộ hệ thống khí nén.
Lựa chọn đúng công suất
Vận hành liên tục vượt quá công suất hiệu dụng của máy sấy có thể làm giảm hiệu quả loại bỏ độ ẩm.
Lựa chọn cấu hình 25, 35 hoặc 50 CFM theo nhu cầu cực đại thực tế và các hệ số hiệu chỉnh áp dụng.
Giữ sạch dàn ngưng
Bụi và chất ô nhiễm trên dàn ngưng làm mát bằng không khí làm hạn chế luồng khí và giảm khả năng truyền nhiệt.
Kiểm tra dàn ngưng thường xuyên và vệ sinh khi cần thiết.
Tần suất vệ sinh cần dựa trên điều kiện môi trường thay vì một khoảng thời gian cố định. Xưởng nhiều bụi có thể cần được kiểm tra thường xuyên hơn nhiều so với phòng thiết bị sạch.
Duy trì thông gió tốt
Tránh để khí nóng thải ra từ dàn ngưng tuần hoàn trở lại máy sấy.
Dòng AH có nhiệt độ môi trường định mức 32°C và phạm vi vận hành 2–45°C, vì vậy duy trì nhiệt độ phòng và luồng không khí hợp lý giúp hệ thống lạnh hoạt động trong phạm vi thiết kế.
Tránh áp suất hệ thống không cần thiết
Áp suất khí nén cao hơn thường làm tăng nhu cầu năng lượng của máy nén khí.
Vận hành mạng lưới khí nén tại mức áp suất thực sự cần thiết cho thiết bị phía sau, đồng thời vẫn nằm trong phạm vi áp suất quy định của máy sấy.
Khắc phục rò rỉ khí
Rò rỉ khí nén làm tăng lưu lượng mà cả máy nén khí và máy sấy phải xử lý.
Một hệ thống có vẻ cần máy sấy lớn hơn có thể thực tế đang gặp tình trạng rò rỉ quá mức.
Bảo trì bộ xả tự động
Bộ xả tự động loại bỏ nước ngưng dạng lỏng được tách ra trong quá trình sấy bằng tác nhân lạnh.
Kiểm tra thường xuyên để xác nhận:
- Nước ngưng được xả ra
- Bộ xả không bị tắc
- Đường ống xả không bị cản trở
- Van hoạt động đúng
- Không có lượng khí nén quá lớn bị rò rỉ liên tục
Bộ xả hoạt động không đúng là một nguyên nhân phổ biến khiến nước xuất hiện ở phía sau ngay cả khi mạch lạnh vẫn hoạt động bình thường.
Bảo trì cần dựa trên điều kiện thực tế
Các lịch cố định như thay mọi bộ lọc sau ba tháng hoặc vệ sinh mọi dàn ngưng sau sáu tháng có thể không phù hợp với mọi vị trí lắp đặt.
Cách phù hợp hơn là kết hợp kiểm tra định kỳ với tình trạng thực tế của thiết bị.
Dàn ngưng
Kiểm tra bụi, cặn dầu, xơ sợi hoặc các chất ô nhiễm khác có thể cản trở luồng không khí.
Bộ lọc
Theo dõi tình trạng bộ lọc và độ sụt áp. Thay phần tử lọc theo yêu cầu bảo dưỡng quy định và tải nhiễm bẩn thực tế.
Bộ xả
Kiểm tra việc xả nước ngưng thường xuyên, đặc biệt trong môi trường có độ ẩm cao hoặc hệ thống vận hành liên tục.
Hệ thống điện
Kiểm tra dây điện, đầu nối, thiết bị bảo vệ và các bộ phận điện để phát hiện xuống cấp hoặc quá nhiệt bất thường.
Hệ thống lạnh
Nếu hiệu suất hệ thống lạnh suy giảm, nhân viên có chuyên môn cần kiểm tra áp suất vận hành, nhiệt độ, tình trạng môi chất lạnh, hoạt động của máy nén lạnh và các bộ phận điều khiển.
Trong hệ thống được làm kín đúng cách, môi chất lạnh không cần được thay định kỳ hằng năm.
Tại sao có nước trong khí đầu ra?
Nước ở phía sau có thể xuất phát từ nhiều nguyên nhân.
Các nguyên nhân có thể bao gồm:
- Lưu lượng khí vượt quá công suất máy sấy
- Nhiệt độ đầu vào quá cao
- Nhiệt độ môi trường quá cao
- Dàn ngưng bẩn
- Thông gió dàn ngưng không đầy đủ
- Bộ xả tự động bị tắc
- Hiệu suất hệ thống lạnh suy giảm
- Đường bypass của máy sấy đang mở hoặc bị rò rỉ
- Bản thân đường ống phía sau đang tạo ra nước ngưng
Cần kiểm tra điều kiện vận hành thực tế trước khi cho rằng hệ thống lạnh cần sửa chữa.
Nguyên nhân nào khiến điểm sương đầu ra tăng?
Nếu điểm sương đầu ra bắt đầu tăng, hãy kiểm tra hệ thống theo trình tự hợp lý:
- Kiểm tra lưu lượng khí thực tế
- Đo nhiệt độ đầu vào
- Kiểm tra nhiệt độ môi trường
- Kiểm tra độ sạch của dàn ngưng
- Xác nhận hoạt động của quạt dàn ngưng
- Kiểm tra việc xả nước ngưng
- Xác nhận hoạt động của hệ thống lạnh
So sánh các số liệu này với dữ liệu vận hành bình thường có thể giúp xác định sự suy giảm hiệu suất dần dần.
Nếu máy sấy bị đóng băng thì sao?
Không nên tự động cho rằng hiện tượng đóng băng là do “độ ẩm quá cao”.
Các nguyên nhân có thể bao gồm điều kiện hệ thống lạnh bất thường, tải khí nén không đủ, điều kiện nhiệt độ thấp, vấn đề điều khiển hoặc các sự cố hệ thống khác.
Dòng AH có phạm vi nhiệt độ môi trường vận hành từ 2–45°C, vì vậy không có yêu cầu chung rằng nhiệt độ môi trường phải luôn duy trì ở mức 5°C trở lên.
Hiện tượng đóng băng kéo dài cần được kiểm tra nguyên nhân thay vì chỉ xử lý bằng cách thay đổi nhiệt độ phòng.
Nếu tiếng ồn của quạt hoặc máy nén tăng thì sao?
Tiếng ồn bất thường có thể phát sinh từ:
- Quạt dàn ngưng
- Máy nén lạnh
- Các tấm vỏ bị lỏng
- Chi tiết liên kết
- Ổ đỡ
- Rung động do lắp đặt
- Các bộ phận cơ khí khác
Trước tiên cần xác định nguồn phát sinh. Vệ sinh dàn ngưng và kiểm tra tình trạng lắp đặt có thể giải quyết một số vấn đề, nhưng tiếng ồn cơ khí kéo dài cần được nhân viên dịch vụ có chuyên môn kiểm tra.
Có thể tự thay hoặc nạp môi chất lạnh không?
Công việc liên quan đến môi chất lạnh cần được thực hiện bởi nhân viên có chuyên môn phù hợp và tuân theo các yêu cầu hiện hành tại địa phương.
Một mạch lạnh kín không nên thường xuyên bị mất môi chất lạnh.
Nếu lượng môi chất lạnh thấp, phương pháp đúng là xác định và sửa chữa nguyên nhân thất thoát trước khi khôi phục lượng môi chất theo quy định.
Các ứng dụng điển hình
Máy sấy khí tác nhân lạnh công suất nhỏ có thể hỗ trợ nhiều nhóm sử dụng khí nén khác nhau.
Xưởng ô tô
Trong sản xuất ô tô và các hoạt động liên quan, khí nén khô có thể hỗ trợ dụng cụ khí nén, hệ thống điều khiển, thiết bị lắp ráp và các hoạt động khác trong xưởng.
Thiết bị phòng thí nghiệm
Đối với thiết bị phòng thí nghiệm và phân tích, kiểm soát độ ẩm có thể quan trọng đối với hệ thống khí nén và khí dùng cho thiết bị đo.
Điểm sương áp suất và mức lọc yêu cầu vẫn cần được kiểm tra cho từng thiết bị thay vì mặc định rằng máy sấy khí tác nhân lạnh phù hợp với mọi ứng dụng phòng thí nghiệm.
Đóng gói và sản xuất nhẹ
Xi lanh khí nén, van, bộ truyền động và máy móc đóng gói có thể được hưởng lợi từ việc giảm độ ẩm trong mạng lưới khí nén.
Công suất máy sấy cần được lựa chọn theo tổng nhu cầu cực đại của các thiết bị có thể vận hành đồng thời.
Chế biến gỗ và giấy
Trong các ứng dụng gỗ và nội thất, sấy bằng tác nhân lạnh có thể giúp bảo vệ hệ thống điều khiển khí nén và thiết bị sản xuất khỏi các vấn đề liên quan đến độ ẩm ngưng tụ.
Có cần thêm máy sấy khí hấp phụ không?
Đối với nhiều ứng dụng công nghiệp trong nhà, điểm sương áp suất 2–10°C của máy sấy khí tác nhân lạnh cung cấp khả năng kiểm soát độ ẩm đầy đủ.
Tuy nhiên, một số ứng dụng yêu cầu khí nén khô hơn đáng kể.
Nếu đường ống tiếp xúc với nhiệt độ đóng băng hoặc quy trình sản xuất yêu cầu điểm sương áp suất thấp hơn nhiều so với 0°C, máy sấy khí hấp phụ có thể phù hợp hơn.
Cần xác định điểm sương yêu cầu trước khi bổ sung thêm thiết bị sấy.
Theo dõi đối với các ứng dụng quan trọng
Đối với các quy trình mà chất lượng khí nén ảnh hưởng trực tiếp đến sản xuất, việc theo dõi có thể giúp phát hiện vấn đề sớm hơn.
Các thông số hữu ích bao gồm:
- Nhiệt độ đầu vào
- Nhiệt độ đầu ra
- Áp suất vận hành
- Lưu lượng khí
- Điểm sương áp suất
- Độ sụt áp
- Nhiệt độ môi trường
- Hoạt động của bộ xả
Dữ liệu xu hướng có thể cho thấy sự suy giảm dần dần trước khi xuất hiện các vấn đề độ ẩm rõ ràng ở phía sau.
Xây dựng hệ thống khí nén nhỏ đáng tin cậy
Máy sấy khí tác nhân lạnh 25, 35 hoặc 50 CFM cần được xem là một phần của toàn bộ hệ thống xử lý khí nén.
Hiệu suất ổn định phụ thuộc vào mối quan hệ giữa:
máy nén khí → làm mát sau/tách nước → lọc → sấy bằng tác nhân lạnh → lọc phía sau → đường ống phân phối → điểm sử dụng
Cấu hình chính xác cần được điều chỉnh theo loại máy nén khí và yêu cầu chất lượng khí cuối cùng.
Đối với các ứng dụng yêu cầu công suất hoặc cấu hình khác, dòng máy sấy khí tác nhân lạnh của Lingyu cung cấp thêm các lựa chọn.
Khí khô ổn định bắt đầu từ lựa chọn và bảo trì đúng cách
Máy sấy khí tác nhân lạnh làm mát bằng không khí 25/35/50 CFM cung cấp giải pháp kiểm soát độ ẩm nhỏ gọn cho các hệ thống khí nén quy mô nhỏ và trung bình.
Lựa chọn đúng công suất, duy trì khoảng trống lắp đặt phù hợp, thông gió tốt, bề mặt dàn ngưng sạch, xả nước ngưng ổn định, hệ thống lọc phù hợp và bảo trì dựa trên tình trạng thực tế có thể giúp duy trì hiệu suất ổn định đồng thời tránh độ sụt áp và mức tiêu thụ năng lượng không cần thiết.
Để được hỗ trợ lựa chọn giữa các cấu hình 25, 35 và 50 CFM, hãy liên hệ với Lingyu và cung cấp lưu lượng máy nén khí, áp suất vận hành, nhiệt độ đầu vào, điều kiện môi trường và điểm sương áp suất yêu cầu.
