Nitơ được sử dụng rộng rãi trong nhiều ngành công nghiệp hiện đại để tạo môi trường có hàm lượng oxy thấp được kiểm soát, bảo vệ vật liệu nhạy cảm, hỗ trợ các quy trình sản xuất và duy trì chất lượng sản phẩm.
Các ứng dụng trải rộng từ đóng gói thực phẩm và sản xuất dược phẩm đến sản xuất điện tử, xử lý hóa chất và gia công kim loại. Theo truyền thống, nhiều cơ sở phụ thuộc vào bình nitơ hoặc nguồn nitơ lỏng số lượng lớn được giao từ bên ngoài.
Đối với các hoạt động có nhu cầu nitơ thường xuyên, sản xuất nitơ trực tiếp tại cơ sở có thể mang lại khả năng kiểm soát tốt hơn đối với nguồn cung khí, công suất sản xuất và điều kiện vận hành. Bộ tạo nitơ sử dụng khí nén làm nguồn cấp và tách nitơ tại chỗ theo độ tinh khiết, lưu lượng, áp suất và điều kiện quy trình yêu cầu.
Các nhà sản xuất đang đánh giá phương án sản xuất nitơ tại chỗ có thể tham khảo dòng máy tạo nitơ của Lingyu với nhiều yêu cầu khác nhau về độ tinh khiết và công suất sản xuất nitơ.

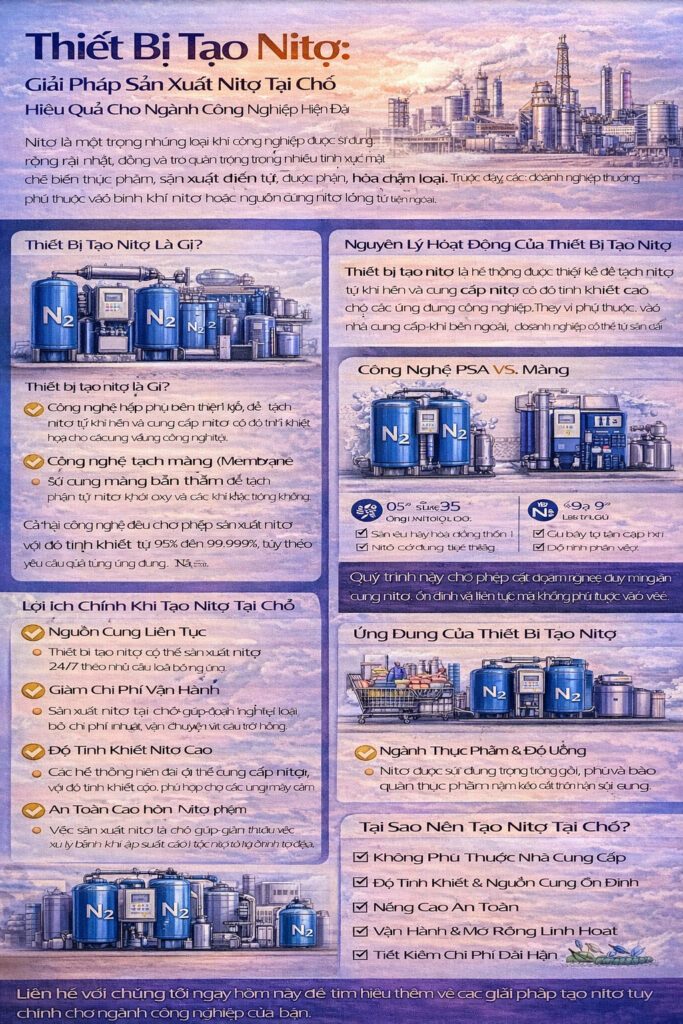

Bộ tạo nitơ là gì?
Bộ tạo nitơ là một hệ thống tại chỗ được thiết kế để sản xuất nitơ từ khí nén và cung cấp cho một quy trình công nghiệp.
Thay vì lưu trữ toàn bộ lượng nitơ cần thiết trong các bình khí hoặc phụ thuộc hoàn toàn vào lịch giao khí số lượng lớn, cơ sở có thể tự sản xuất nitơ như một phần của hệ thống tiện ích nội bộ.
Tùy theo cách lắp đặt, một hệ thống hoàn chỉnh có thể bao gồm:
- Máy nén khí
- Bình chứa khí
- Máy sấy khí nén
- Thiết bị lọc
- Máy tạo nitơ PSA
- Bình đệm nitơ
- Thiết bị phân tích nitơ hoặc oxy
- Thiết bị điều khiển áp suất
- Hệ thống xử lý khí không đạt thông số
- Đường ống phân phối phía sau
Cấu hình hệ thống cụ thể phụ thuộc vào nhu cầu nitơ, các tiện ích sẵn có tại cơ sở, chất lượng khí yêu cầu và điều kiện tại điểm sử dụng.
Vì vậy, máy tạo nitơ cần được xem là một phần của hệ thống hoàn chỉnh. Công suất và chất lượng khí nén, hệ thống xử lý khí, lưu trữ nitơ, giám sát và phân phối phía sau đều có thể ảnh hưởng đến hiệu suất tổng thể.
Bộ tạo nitơ PSA hoạt động như thế nào?
Thiết bị tạo nitơ của Lingyu sử dụng công nghệ hấp phụ biến thiên áp suất (PSA).
Máy tạo nitơ PSA sử dụng hai tháp hấp phụ chứa sàng phân tử carbon (CMS). Khí nén đã được xử lý đi vào một tháp, tại đây oxy được CMS ưu tiên hấp phụ trong khi nitơ đi qua dưới dạng khí sản phẩm.
Trong khi một tháp thực hiện quá trình hấp phụ, tháp thứ hai giảm áp và tái sinh. Hai tháp tự động luân phiên để duy trì sản xuất nitơ liên tục.
Tùy theo cấu hình hệ thống, các chức năng điều khiển cũng có thể bao gồm giám sát độ tinh khiết nitơ, giám sát lưu lượng, cảnh báo và xử lý khí không đạt thông số.
Các giai đoạn chính của quá trình sản xuất nitơ tại chỗ
Một hệ thống tạo nitơ có thể được hiểu là nhiều giai đoạn kết nối với nhau thay vì một thiết bị đơn lẻ.
1. Tạo khí nén
Quá trình bắt đầu với không khí môi trường, được nén để cung cấp khí cấp cần thiết cho máy tạo nitơ PSA.
Máy nén phải cung cấp đủ áp suất và lưu lượng khí cho độ tinh khiết nitơ và công suất sản xuất đã lựa chọn.
Khi bổ sung bộ tạo nitơ vào một cơ sở hiện có, cần kiểm tra công suất máy nén sẵn có so với nhu cầu khí nén bổ sung của hệ thống nitơ.
2. Xử lý khí nén
Khí nén cần được xử lý phù hợp trước khi đi vào hệ thống hấp phụ PSA.
Độ ẩm, dầu và hạt bụi có thể ảnh hưởng đến bộ lọc, van, thiết bị đo, đường ống và lớp CMS hấp phụ.
Tùy theo điều kiện khí cấp, quá trình tiền xử lý có thể bao gồm:
- Loại bỏ nước ngưng
- Sấy khí nén
- Lọc sơ bộ
- Lọc loại bỏ dầu
- Lọc hạt tinh
Một bộ lọc khí nén chính xác phù hợp có thể được sử dụng như một phần của hệ thống xử lý phía trước.
3. Tách nitơ bằng PSA
Khí nén đã được xử lý sau đó đi vào các tháp hấp phụ PSA.
Oxy được sàng phân tử carbon ưu tiên hấp phụ, trong khi dòng khí giàu nitơ đi qua lớp hấp phụ.
Quá trình hấp phụ và tái sinh luân phiên cho phép thiết bị duy trì sản xuất liên tục.
4. Lưu trữ đệm nitơ
Nitơ được tạo ra sau đó có thể đi vào bình đệm hoặc bình chứa.
Hệ thống lưu trữ đệm có thể giúp ổn định áp suất cấp và đáp ứng những chênh lệch ngắn hạn giữa tốc độ sản xuất của máy tạo khí và nhu cầu nitơ phía sau.
Tuy nhiên, dung tích lưu trữ cần được xác định đúng. Bình đệm cần bổ trợ cho công suất máy tạo nitơ thay vì bù đắp cho một máy tạo khí có công suất cơ bản quá nhỏ.
5. Giám sát và phân phối khí
Nitơ sản phẩm có thể được giám sát trước khi cấp cho các quy trình phía sau.
Tùy theo thiết kế hệ thống, các thông số giám sát có thể bao gồm độ tinh khiết nitơ hoặc lượng oxy dư, lưu lượng, áp suất và trạng thái vận hành.
Nitơ sau đó được phân phối qua hệ thống đường ống của nhà máy đến điểm sử dụng thực tế.
Độ tinh khiết nitơ: Cao hơn không phải lúc nào cũng tốt hơn
Một trong những thông số quan trọng nhất của bộ tạo nitơ là độ tinh khiết của khí sản phẩm.
Dòng máy tạo nitơ PSA của Lingyu hỗ trợ nhiều yêu cầu khác nhau về độ tinh khiết nitơ, bao gồm các ứng dụng công nghiệp cần độ tinh khiết cao.
Tuy nhiên, độ tinh khiết cao nhất hiện có không tự động là thông số tốt nhất cho mọi quy trình.
Độ tinh khiết nitơ cần được lựa chọn theo nồng độ oxy dư tối đa cho phép trong ứng dụng thực tế.
Việc tăng độ tinh khiết có thể ảnh hưởng đến:
- Tỷ lệ thu hồi nitơ
- Công suất sản xuất khả dụng
- Mức tiêu thụ khí nén
- Kích thước máy tạo khí
- Chi phí vận hành
Vì vậy, độ tinh khiết nitơ cần được đánh giá cùng với lưu lượng, áp suất, nhu cầu khí nén và yêu cầu quy trình thay vì chỉ so sánh các máy tạo nitơ theo độ tinh khiết.
Để tìm hiểu thêm về cách đánh giá đồng thời các thông số này, có thể tham khảo hướng dẫn về thông số kỹ thuật máy tạo nitơ.
Lưu lượng và công suất
Bộ tạo nitơ phải cung cấp đủ khí cho quy trình sản xuất thực tế.
Công suất hệ thống cần được xác định dựa trên cả mức tiêu thụ nitơ trung bình và nhu cầu cực đại.
Một cơ sở sử dụng nitơ liên tục với lưu lượng tương đối ổn định có thể cần cấu hình hệ thống khác với một cơ sở có nhiều máy tiêu thụ lượng lớn nitơ theo từng khoảng thời gian.
Khi tính toán công suất, cần xem xét:
- Mức tiêu thụ nitơ trung bình
- Nhu cầu nitơ cực đại
- Số lượng điểm sử dụng nitơ
- Hoạt động đồng thời của thiết bị
- Số ca sản xuất
- Chu kỳ theo mẻ
- Các đỉnh nhu cầu trong thời gian ngắn
- Kế hoạch mở rộng trong tương lai
- Công suất dự phòng yêu cầu
Độ tinh khiết nitơ cũng phải được đưa vào tính toán công suất vì lưu lượng khả dụng của máy tạo khí và mức tiêu thụ khí nén có thể thay đổi theo độ tinh khiết được lựa chọn.
Do đó, khi so sánh thiết bị, các giá trị lưu lượng cần được đánh giá ở cùng độ tinh khiết và điều kiện vận hành.
Mức tiêu thụ khí nén và hiệu suất năng lượng
Khí nén là một trong những đầu vào vận hành chính của hệ thống tạo nitơ PSA.
Chỉ đánh giá mức tiêu thụ điện trực tiếp của bản thân máy tạo nitơ có thể đưa ra cái nhìn chưa đầy đủ về tổng mức tiêu thụ năng lượng.
Một phần đáng kể năng lượng vận hành liên quan đến:
- Tạo khí nén
- Xử lý khí nén
- Khắc phục tổn thất áp suất
- Vận hành thiết bị tăng áp phía sau khi cần
Để có phép so sánh có ý nghĩa, cần xem xét lượng khí nén cần thiết để sản xuất một lượng nitơ xác định ở độ tinh khiết yêu cầu.
Hai hệ thống có sản lượng nitơ tương tự có thể có tổng chi phí vận hành khác nhau nếu yêu cầu khí nén của chúng khác nhau.
Do đó, chỉ số có ý nghĩa không đơn thuần là giá mua thiết bị mà là hiệu suất của toàn bộ hệ thống sản xuất nitơ trong điều kiện vận hành dự kiến.
Áp suất và điểm sương
Độ tinh khiết nitơ chỉ là một phần của thông số khí cuối cùng.
Áp suất nitơ yêu cầu phải phù hợp với quy trình phía sau, trong khi điểm sương có thể quan trọng khi cần kiểm soát độ ẩm.
Đối với hệ thống tạo nitơ PSA của Lingyu, áp suất khí nén đầu vào khoảng 0,5–0,8 MPa, nhiệt độ khí đầu vào tối đa khoảng 40°C, và điểm sương nitơ có thể đạt khoảng −40°C hoặc thấp hơn trong các điều kiện vận hành áp dụng.
Không nên nhầm áp suất khí đầu vào của máy tạo nitơ với áp suất nitơ yêu cầu tại điểm sử dụng cuối cùng.
Nếu quy trình yêu cầu áp suất phía sau cao hơn, hệ thống hoàn chỉnh có thể cần:
- Hệ thống lưu trữ nitơ bổ sung
- Thiết bị tăng áp
- Thiết bị điều khiển áp suất
- Đường ống phía sau được lựa chọn đúng kích thước
Tương tự, điểm sương phù hợp cần được lựa chọn theo quy trình thực tế thay vì chỉ định khí khô nhất có thể.
Giám sát tự động và bảo vệ khí không đạt thông số
Người dùng công nghiệp cũng cần xem xét cách chất lượng nitơ được giám sát trong quá trình vận hành.
Tùy theo cấu hình, hệ thống tạo nitơ có thể bao gồm:
- Giám sát độ tinh khiết nitơ
- Giám sát oxy dư
- Giám sát lưu lượng nitơ
- Giám sát áp suất
- Hiển thị trạng thái vận hành
- Chức năng cảnh báo
- Xử lý khí không đạt thông số
- Điều khiển vận hành tự động
Các chức năng này giúp người vận hành xác nhận liệu nitơ được tạo ra có duy trì trong các điều kiện quy trình yêu cầu hay không.
Khi quá trình sản xuất phía sau phụ thuộc vào việc duy trì chất lượng nitơ xác định, phản ứng của hệ thống đối với khí không đạt thông số cần được xem xét trong quá trình lựa chọn thiết bị.
Hệ thống giám sát của máy tạo nitơ cũng có thể được tích hợp với yêu cầu điều khiển quy trình và quản lý chất lượng của cơ sở khi cần thiết.
Ứng dụng của bộ tạo nitơ
Cùng một công nghệ PSA cơ bản có thể được cấu hình cho các yêu cầu công nghiệp khác nhau về độ tinh khiết, lưu lượng, áp suất và điều kiện vận hành.
Chế biến thực phẩm và đồ uống
Nitơ có thể được sử dụng cho đóng gói, thổi rửa, phủ khí trong quá trình lưu trữ và một số ứng dụng bảo quản khi việc giảm tiếp xúc với oxy mang lại lợi ích.
Thông số khí yêu cầu phụ thuộc vào sản phẩm thực phẩm, hệ thống đóng gói, mức oxy dư mục tiêu, tốc độ sản xuất và các yêu cầu chất lượng áp dụng.
Có thể tham khảo ứng dụng thực phẩm và đồ uống của Lingyu để tìm hiểu thêm về lĩnh vực này.
Sản xuất dược phẩm và dược sinh học
Nitơ có thể hỗ trợ một số ứng dụng sản xuất, phủ khí cho thiết bị, đóng gói, lưu trữ và phòng thí nghiệm khi cần môi trường có hàm lượng oxy thấp được kiểm soát.
Các quy trình dược phẩm khác nhau có thể yêu cầu các thông số khác nhau về độ tinh khiết, độ ẩm, kiểm soát nhiễm bẩn và giám sát.
Vì vậy, không nên xem riêng độ tinh khiết nitơ là bằng chứng cho thấy nguồn khí phù hợp với mọi quy trình dược phẩm.
Có thể tham khảo ứng dụng dược phẩm và dược sinh học của Lingyu.
Điện tử và sản xuất chính xác
Nitơ có thể được sử dụng trong sản xuất điện tử ở những quy trình mà việc kiểm soát oxy mang lại lợi ích.
Yêu cầu có thể khác nhau đáng kể giữa các ứng dụng điện tử, vì vậy độ tinh khiết nitơ cần được xác định theo thiết bị và quy trình thực tế.
Có thể tham khảo ứng dụng điện tử và sản xuất chính xác của Lingyu.
Gia công kim loại và cắt laser
Nitơ được sử dụng rộng rãi làm khí hỗ trợ trong một số quy trình cắt laser khi cần giảm quá trình oxy hóa ở mép cắt.
Lưu lượng và áp suất cấp có thể đặc biệt quan trọng trong cắt laser.
Do đó, hệ thống tạo nitơ cần được thiết kế theo thiết bị laser thực tế, loại vật liệu, độ dày, thông số cắt và nhu cầu sản xuất.
Có thể tham khảo ứng dụng sắt thép và gia công kim loại của Lingyu.
Xử lý hóa chất và hóa dầu
Nitơ có thể được sử dụng để phủ khí cho bồn, thổi rửa thiết bị, vận hành đường ống và các quy trình khác cần kiểm soát nồng độ oxy.
Độ tinh khiết, lưu lượng, áp suất và quy trình vận hành yêu cầu phụ thuộc vào vật liệu và quy trình liên quan.
Có thể tham khảo ứng dụng hóa chất và công nghiệp quy trình của Lingyu.
Lợi ích của bộ tạo nitơ tại chỗ
Đối với các cơ sở công nghiệp có mức tiêu thụ nitơ đủ thường xuyên, hệ thống tạo khí tại chỗ có thể mang lại nhiều lợi ích thực tế.
Các lợi ích tiềm năng bao gồm:
- Giảm phụ thuộc vào nguồn khí được giao từ bên ngoài
- Chủ động hơn về khả năng cung cấp nitơ
- Giảm xử lý bình khí
- Giảm phụ thuộc vào lưu trữ bình khí
- Sản xuất nitơ theo nhu cầu vận hành
- Cấu hình hệ thống phù hợp với yêu cầu quy trình
- Minh bạch hơn về quá trình sản xuất và tiêu thụ khí
Lợi ích về chi phí vận hành cũng có thể đạt được khi nhu cầu nitơ đủ thường xuyên để phù hợp với phương án sản xuất tại chỗ.
Đánh giá kinh tế toàn diện cần bao gồm:
- Điện năng của máy nén
- Xử lý khí nén
- Bảo trì máy tạo nitơ
- Thay bộ lọc
- Lưu trữ nitơ
- Thiết bị tăng áp khi cần
- Lắp đặt
- Số giờ vận hành hằng năm
- Các phương án cung cấp khí từ bên ngoài
Phép so sánh phù hợp là chi phí vòng đời của lượng nitơ có thể sử dụng được tại điểm sử dụng.
Những yếu tố cần xem xét khi lựa chọn bộ tạo nitơ
Quy trình lựa chọn hệ thống thực tế cần bắt đầu từ yêu cầu sản xuất thay vì model máy tạo khí.
Các thông số quan trọng bao gồm:
- Độ tinh khiết nitơ yêu cầu
- Mức oxy dư tối đa cho phép
- Lưu lượng nitơ trung bình
- Lưu lượng nitơ cực đại
- Áp suất yêu cầu tại điểm sử dụng
- Điểm sương yêu cầu
- Áp suất khí nén hiện có
- Công suất khí nén hiện có
- Chất lượng khí cấp
- Lịch vận hành
- Môi trường lắp đặt
- Không gian sẵn có
- Yêu cầu giám sát
- Nhu cầu trong tương lai
Khi các thông số này được xác định, máy nén, thiết bị xử lý khí nén, máy tạo nitơ PSA, hệ thống lưu trữ đệm, thiết bị điều khiển và hệ thống phân phối phía sau có thể được xác định công suất như một giải pháp hoàn chỉnh.
Phương pháp tiếp cận ở cấp độ hệ thống này giúp đảm bảo công suất máy tạo khí, nguồn khí cấp, chất lượng khí, khả năng lưu trữ và yêu cầu tại điểm sử dụng hoạt động đồng bộ hiệu quả.
Bảo trì và độ tin cậy dài hạn
Bảo trì định kỳ giúp duy trì sản xuất nitơ ổn định trong suốt tuổi thọ vận hành của thiết bị.
Các hạng mục bảo trì điển hình bao gồm:
- Thay phần tử lọc
- Kiểm tra bộ xả
- Kiểm tra van khí nén
- Hiệu chuẩn thiết bị phân tích khí
- Bảo trì máy sấy khí nén
- Kiểm tra thiết bị đo áp suất
- Kiểm tra thiết bị đo lưu lượng
- Kiểm tra tình trạng CMS
- Kiểm tra thiết bị lưu trữ và phân phối
Do đó, máy tạo nitơ và hệ thống xử lý khí nén phía trước cần được bảo trì như một hệ thống tiện ích tích hợp.
Khí cấp ẩm, có dầu hoặc bị ô nhiễm có thể ảnh hưởng đến các bộ phận phía sau, vì vậy việc bảo trì hệ thống xử lý khí là một phần quan trọng của quá trình bảo trì máy tạo nitơ.
Kết luận
Bộ tạo nitơ cung cấp phương án sản xuất nitơ tại chỗ cho nhiều quy trình công nghiệp khác nhau.
Hệ thống phù hợp không đơn giản là máy tạo khí có độ tinh khiết cao nhất hoặc công suất danh định lớn nhất.
Độ tinh khiết nitơ, oxy dư, lưu lượng trung bình và cực đại, áp suất, điểm sương, mức tiêu thụ khí nén, chất lượng khí cấp, hệ thống giám sát, lưu trữ và điều kiện vận hành đều cần được đánh giá cùng nhau.
Đối với các cơ sở có nhu cầu nitơ thường xuyên, một hệ thống tạo nitơ PSA được lựa chọn phù hợp có thể cung cấp giải pháp ổn định và có khả năng kiểm soát thay cho việc phụ thuộc hoàn toàn vào nguồn khí được giao từ bên ngoài.
Có thể tham khảo máy tạo nitơ PSA của Lingyu hoặc liên hệ với Lingyu với các yêu cầu về độ tinh khiết nitơ, lưu lượng, áp suất, điểm sương, điều kiện khí nén và lịch vận hành để được hỗ trợ lựa chọn hệ thống.
