Trong ngành gia công kim loại hiện đại, cắt laser được đánh giá cao nhờ độ chính xác, tốc độ và khả năng gia công các chi tiết phức tạp với chất lượng ổn định. Tuy nhiên, nguồn laser chỉ là một phần của quá trình cắt. Chất lượng, áp suất, lưu lượng và độ ổn định của khí hỗ trợ cũng có thể ảnh hưởng đáng kể đến hiệu suất cắt và chất lượng mép cắt cuối cùng.
Đối với các ứng dụng cần hạn chế quá trình oxy hóa, nitơ được sử dụng rộng rãi làm khí hỗ trợ, đặc biệt khi cắt thép không gỉ, nhôm và các vật liệu khác yêu cầu mép cắt sạch.
Một hệ thống tạo nitơ được cấu hình phù hợp cho phép nhà sản xuất tạo nitơ tại chỗ từ khí nén thay vì phụ thuộc hoàn toàn vào bình khí hoặc nitơ lỏng số lượng lớn. Khi được xác định đúng công suất theo độ tinh khiết, lưu lượng, áp suất và nhu cầu vận hành, hệ thống tại chỗ có thể cung cấp nguồn nitơ ổn định đồng thời đơn giản hóa công tác logistics khí.
Tại sao nitơ được sử dụng trong cắt laser?
Trong cắt laser, khí hỗ trợ thực hiện nhiều chức năng. Khí giúp loại bỏ vật liệu nóng chảy khỏi rãnh cắt, đồng thời ảnh hưởng đến mức độ oxy hóa, hình thức mép cắt và yêu cầu gia công hoàn thiện phía sau.

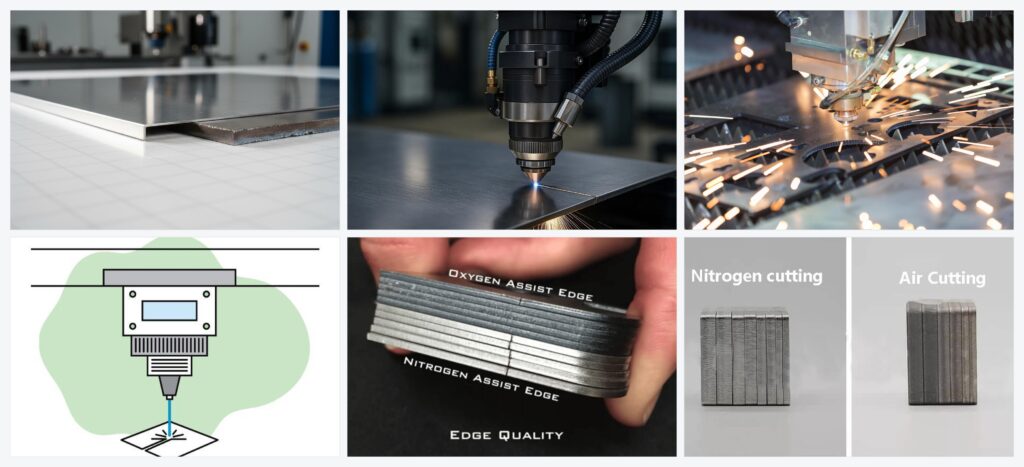

Khác với cắt có hỗ trợ oxy, nitơ thường được sử dụng khi mục tiêu là hạn chế quá trình oxy hóa trên bề mặt cắt. Những lợi ích tiềm năng bao gồm:
- Mép cắt sạch và sáng hơn
- Giảm oxy hóa và đổi màu
- Giảm nhu cầu mài hoặc đánh bóng thứ cấp
- Cải thiện tình trạng bề mặt trước khi hàn hoặc phủ
- Kết quả ổn định hơn khi hình thức mép cắt là yếu tố quan trọng
Lợi ích thực tế phụ thuộc vào loại vật liệu, độ dày, thông số cắt, độ tinh khiết nitơ, áp suất và bản thân hệ thống laser.
Để tìm hiểu thêm về các yêu cầu xử lý khí nén và khí công nghiệp trong lĩnh vực này, có thể tham khảo giải pháp của Lingyu cho ngành sắt thép và gia công kim loại.
Máy tạo nitơ cho cắt laser là gì?
Máy tạo nitơ cho cắt laser là hệ thống tạo khí tại chỗ được cấu hình để cung cấp nitơ cho các hoạt động cắt laser.
Một hệ thống điển hình có thể bao gồm:
- Máy nén khí
- Bình chứa khí
- Máy sấy khí nén
- Hệ thống lọc
- Máy tạo nitơ PSA
- Bình đệm nitơ
- Thiết bị điều khiển áp suất
- Bộ tăng áp nitơ tùy chọn
- Đường ống phân phối
Giai đoạn xử lý khí nén là một phần quan trọng của toàn bộ hệ thống. Độ ẩm, dầu và hạt bụi đi vào hệ thống tạo nitơ có thể ảnh hưởng đến van, thiết bị lọc, tình trạng chất hấp phụ và hiệu suất lâu dài của hệ thống.
Một bộ lọc khí nén chính xác phù hợp có thể được sử dụng như một phần của hệ thống xử lý khí phía trước.
Đối với các cơ sở cần hệ thống xử lý khí nén chuyên dụng cho quá trình cắt, Lingyu cũng cung cấp hệ thống xử lý khí nén chuyên dụng cho cắt laser.

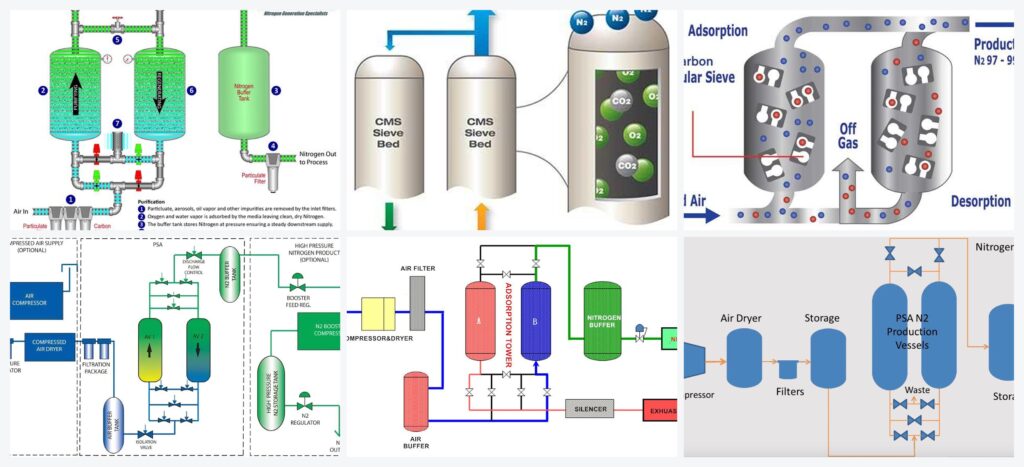

Máy tạo nitơ PSA hoạt động như thế nào?
Các hệ thống tạo nitơ công nghiệp của Lingyu sử dụng công nghệ hấp phụ biến thiên áp suất (PSA).
Máy tạo nitơ PSA gồm hai tháp hấp phụ chứa sàng phân tử carbon (CMS). Trong quá trình vận hành, khí nén đã được xử lý đi vào một tháp, tại đây oxy được CMS ưu tiên hấp phụ trong khi nitơ đi qua lớp hấp phụ dưới dạng khí sản phẩm.
Đồng thời, tháp thứ hai giảm áp và tái sinh bằng cách giải phóng các khí đã được hấp phụ trước đó. Hai tháp luân phiên giữa quá trình hấp phụ và tái sinh để duy trì sản xuất nitơ liên tục.
Tùy theo cấu hình hệ thống, các chức năng điều khiển có thể bao gồm vận hành bằng PLC, giám sát độ tinh khiết và lưu lượng nitơ, cảnh báo, giám sát qua màn hình cảm ứng và xử lý khí không đạt thông số.
Nitơ cần tinh khiết đến mức nào cho cắt laser?
Độ tinh khiết nitơ là một trong những thông số quan trọng nhất khi lựa chọn máy tạo nitơ cho cắt laser.
Không có một mức độ tinh khiết duy nhất tự động phù hợp với mọi máy laser, vật liệu, độ dày, tốc độ cắt, cấu hình vòi phun hoặc yêu cầu chất lượng mép cắt.
Dòng máy tạo nitơ PSA của Lingyu có thể được cấu hình cho nhiều yêu cầu độ tinh khiết khác nhau, bao gồm các ứng dụng cần nitơ độ tinh khiết cao. Tuy nhiên, lựa chọn mức độ tinh khiết cao nhất hiện có không phải lúc nào cũng là phương án kinh tế nhất.
Khi độ tinh khiết nitơ tăng, tỷ lệ thu hồi nitơ và công suất sản xuất khả dụng có thể thay đổi, trong khi nhu cầu khí nén có thể tăng đáng kể. Vì vậy, độ tinh khiết cao hơn có thể ảnh hưởng đến kích thước thiết bị và chi phí vận hành.
Đối với các quy trình yêu cầu lượng oxy dư rất thấp, có thể xem xét máy tạo nitơ 99,99%.
Các ứng dụng cắt laser khác có thể vận hành với độ tinh khiết nitơ thấp hơn tùy theo chất lượng mép cắt yêu cầu và yêu cầu của máy.
Do đó, độ tinh khiết phù hợp cần được xác định dựa trên yêu cầu cắt, kết quả sản xuất thực tế và thông số khí do nhà sản xuất thiết bị laser quy định, thay vì đơn giản lựa chọn độ tinh khiết cao nhất hiện có.
Để hiểu rõ hơn cách đánh giá độ tinh khiết cùng với lưu lượng, áp suất và nhu cầu khí nén, có thể tham khảo hướng dẫn về thông số kỹ thuật máy tạo nitơ.
Lưu lượng cũng quan trọng như độ tinh khiết
Chỉ riêng độ tinh khiết không quyết định liệu máy tạo nitơ có thể đáp ứng một máy cắt laser hay không.
Cắt laser có thể tạo ra nhu cầu khí tức thời đáng kể. Vì vậy, hệ thống cần được xác định công suất dựa trên cả mức tiêu thụ nitơ trung bình và yêu cầu lưu lượng cực đại.
Các yếu tố quan trọng bao gồm:
- Công suất laser
- Loại vật liệu
- Độ dày vật liệu
- Vòi phun cắt
- Áp suất khí hỗ trợ
- Số lượng máy cắt
- Số máy vận hành đồng thời
- Số giờ vận hành mỗi ngày
- Mức độ sử dụng trong sản xuất
Một hệ thống tạo được độ tinh khiết yêu cầu nhưng không duy trì đủ lưu lượng khí khi nhu cầu cắt cao có thể gặp tình trạng áp suất không ổn định hoặc gián đoạn.
Vì vậy, bình đệm nitơ thường được đánh giá cùng với công suất máy tạo khí. Máy tạo nitơ có thể sản xuất khí liên tục, trong khi bình đệm giúp đáp ứng những đỉnh nhu cầu ngắn hạn tại máy cắt.
Yêu cầu áp suất đối với cắt laser
Áp suất cần được đặc biệt chú ý trong các ứng dụng cắt laser.
Máy PSA sản xuất nitơ từ khí nén, nhưng không nên giả định rằng áp suất trực tiếp từ giai đoạn tạo nitơ bằng với áp suất khí hỗ trợ cuối cùng mà máy cắt laser yêu cầu.
Áp suất khí nén đầu vào của hệ thống tạo nitơ PSA Lingyu khoảng 0,5–0,8 MPa trong các điều kiện vận hành áp dụng.
Không nên nhầm áp suất đầu vào này với áp suất nitơ cuối cùng cần thiết tại đầu cắt.
Khi cần áp suất nitơ tại điểm sử dụng cao hơn, hệ thống hoàn chỉnh có thể cần:
- Bình đệm nitơ
- Hệ thống lưu trữ áp suất cao
- Thiết bị tăng áp
- Thiết bị điều khiển áp suất phù hợp
- Đường ống phía sau được lựa chọn đúng kích thước
Vì vậy, hệ thống nitơ cho laser không nên được lựa chọn chỉ dựa trên lưu lượng của máy tạo khí.
Ba thông số quy trình quan trọng cần được đánh giá cùng nhau:
Độ tinh khiết nitơ + lưu lượng nitơ + áp suất tại điểm sử dụng
Các thông số này có quan hệ với nhau và cần được xem xét như một phần của một hệ thống hoàn chỉnh.
Tầm quan trọng của khí nén sạch và khô
Máy tạo nitơ PSA sử dụng khí nén làm nguồn cấp, vì vậy chất lượng khí phía trước ảnh hưởng trực tiếp đến hệ thống tạo nitơ.
Khí cấp cần được kiểm soát phù hợp về:
- Độ ẩm
- Ô nhiễm dầu
- Hạt bụi
- Nhiệt độ đầu vào
- Độ ổn định áp suất
Đối với hệ thống tạo nitơ PSA của Lingyu, nhiệt độ khí đầu vào tối đa khoảng 40°C, trong khi điểm sương nitơ có thể đạt khoảng −40°C hoặc thấp hơn trong các điều kiện vận hành áp dụng.
Tuy nhiên, toàn bộ hệ thống vẫn cần được thiết kế theo cấu hình thiết bị được lựa chọn và yêu cầu của quy trình phía sau.
Tiền xử lý phù hợp có thể giúp bảo vệ lớp CMS hấp phụ, van khí nén, thiết bị phân tích, bộ lọc và thiết bị phía sau.
Vì vậy, đối với các cơ sở cắt laser, máy sấy và hệ thống lọc cần được xem là một phần của thiết kế hệ thống tạo nitơ chứ không phải các phụ kiện thứ cấp.
Các yếu tố chính khi lựa chọn máy tạo nitơ cho cắt laser
Một hệ thống nitơ thực tế cho cắt laser cần được lựa chọn theo quy trình cắt thực tế thay vì chỉ dựa trên công suất danh định của máy tạo khí.
Trước khi xác định công suất hệ thống, cần xác định:
- Độ tinh khiết nitơ yêu cầu
- Lượng oxy dư tối đa cho phép
- Mức tiêu thụ nitơ trung bình
- Mức tiêu thụ nitơ cực đại
- Áp suất khí hỗ trợ yêu cầu
- Công suất laser
- Số lượng máy cắt
- Loại vật liệu
- Độ dày vật liệu điển hình
- Áp suất và công suất máy nén hiện có
- Chất lượng khí nén
- Số giờ sản xuất mỗi ngày
- Yêu cầu mở rộng trong tương lai
Các giá trị này cho phép đánh giá máy tạo nitơ, thiết bị xử lý khí nén, hệ thống lưu trữ nitơ và hệ thống áp suất như một cụm hoàn chỉnh.
Điều này đặc biệt quan trọng khi bổ sung máy tạo nitơ vào một dây chuyền cắt laser hiện có. Máy nén hiện tại có thể không còn đủ công suất dự phòng để đáp ứng nhu cầu khí nén bổ sung của máy tạo nitơ ở độ tinh khiết và lưu lượng đã lựa chọn.
Giám sát độ tinh khiết theo thời gian thực rất quan trọng
Hiệu suất cắt laser có thể bị ảnh hưởng bởi sự thay đổi chất lượng nitơ, vì vậy giám sát chất lượng khí liên tục có thể mang lại giá trị trong môi trường sản xuất.
Tùy theo cấu hình hệ thống được lựa chọn, việc giám sát có thể bao gồm:
- Độ tinh khiết nitơ
- Lưu lượng nitơ
- Áp suất hệ thống
- Trạng thái vận hành
- Tình trạng cảnh báo
- Xử lý nitơ không đạt thông số
Các chức năng này cho phép người vận hành xác minh hệ thống tạo khí có duy trì trong phạm vi vận hành yêu cầu hay không.
Khi chất lượng cắt phụ thuộc vào lượng oxy dư thấp, phản ứng của hệ thống đối với nitơ không đạt thông số cần được xem xét ngay trong quá trình lựa chọn thiết bị thay vì chỉ dựa vào giá trị độ tinh khiết danh định được hiển thị.
Lợi ích của tạo nitơ tại chỗ cho cắt laser
Đối với các cơ sở có mức tiêu thụ nitơ thường xuyên hoặc tương đối cao, tạo nitơ tại chỗ có thể mang lại nhiều lợi ích vận hành.
Nguồn nitơ liên tục
Nitơ được sản xuất trực tiếp tại cơ sở, giúp giảm sự phụ thuộc vào lịch thay bình khí hoặc giao khí từ bên ngoài.
Chủ động hơn trong nguồn cung
Đội ngũ sản xuất có khả năng kiểm soát tốt hơn việc tạo, lưu trữ và tiêu thụ nitơ.
Giảm logistics khí
Tạo nitơ tại chỗ có thể giảm việc xử lý bình khí, điều phối giao hàng và một số yêu cầu lưu trữ liên quan đến phương thức cung cấp khí truyền thống.
Cấu hình theo từng ứng dụng
Hệ thống tạo nitơ có thể được lựa chọn theo độ tinh khiết, lưu lượng, áp suất và lịch sản xuất yêu cầu thay vì giả định một thông số khí duy nhất phù hợp với mọi quy trình cắt.
Tích hợp với dây chuyền cắt
Máy nén, máy sấy, bộ lọc, máy tạo nitơ, hệ thống lưu trữ, điều khiển và thiết bị áp suất có thể được thiết kế theo yêu cầu vận hành của dây chuyền cắt laser.
Tạo nitơ tại chỗ so với bình khí hoặc nitơ số lượng lớn
Không có phương pháp cung cấp nitơ nào tự động là lựa chọn kinh tế nhất đối với mọi cơ sở cắt laser.
Bình khí vẫn có thể phù hợp với nhu cầu nitơ thấp hoặc không thường xuyên.
Nitơ lỏng số lượng lớn có thể phù hợp với các cơ sở có mức tiêu thụ cao hoặc yêu cầu vận hành cụ thể.
Tạo nitơ PSA tại chỗ có thể trở nên hấp dẫn khi nhu cầu nitơ đủ thường xuyên và cơ sở có sẵn hạ tầng khí nén và điện cần thiết.
Khi so sánh các phương án này, cần xem xét:
- Mức tiêu thụ nitơ
- Độ tinh khiết nitơ yêu cầu
- Áp suất yêu cầu
- Điện năng sử dụng để tạo khí nén
- Công suất máy nén
- Bảo trì
- Bảo trì bộ lọc và máy sấy
- Hệ thống lưu trữ nitơ
- Yêu cầu về bộ tăng áp
- Chi phí giao khí
- Chi phí thuê bình
- Chi phí lưu trữ khí số lượng lớn
- Số giờ vận hành dự kiến mỗi năm
- Rủi ro gián đoạn sản xuất
Phép so sánh có ý nghĩa là tổng chi phí của lượng nitơ có thể sử dụng được tại điểm sử dụng, chứ không chỉ là giá mua ban đầu của máy tạo nitơ.
Để đánh giá rộng hơn về mặt kinh tế, có thể tham khảo hướng dẫn về chi phí và ROI của máy tạo nitơ.

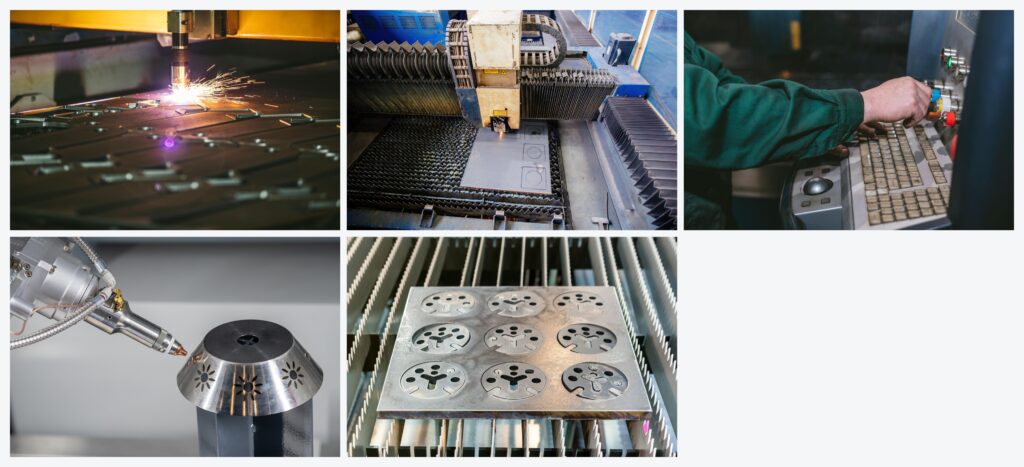

Máy tạo nitơ cho cắt laser được sử dụng ở đâu?

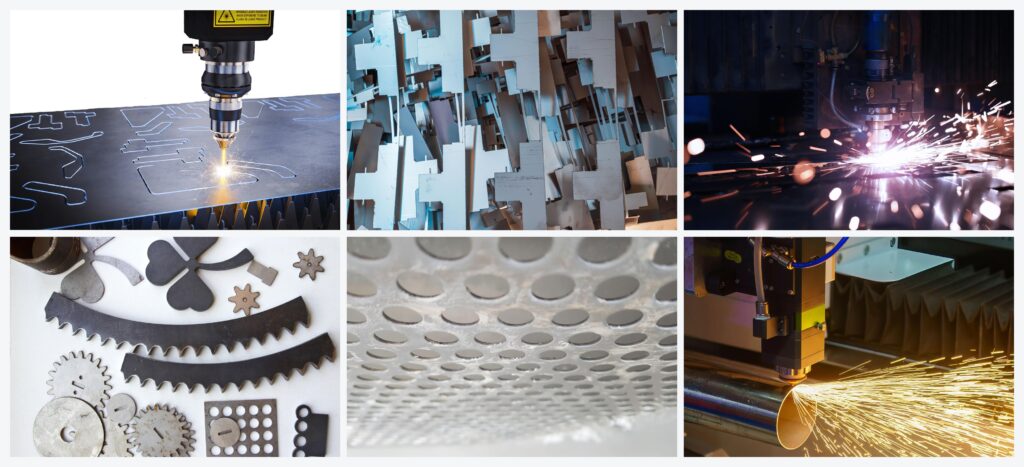

Hệ thống tạo nitơ tại chỗ có thể hỗ trợ cắt laser trong nhiều hoạt động gia công kim loại, bao gồm:
- Gia công kim loại tấm
- Sản xuất thiết bị bằng thép không gỉ
- Linh kiện ô tô
- Tủ điện và vỏ thiết bị
- Chế tạo máy
- Gia công kim loại kiến trúc
- Gia công chính xác thông thường
Mức độ phù hợp của hệ thống tạo nitơ phụ thuộc ít hơn vào tên ngành và nhiều hơn vào mức tiêu thụ khí thực tế của cơ sở, áp suất khí hỗ trợ yêu cầu, vật liệu cắt, lịch vận hành và chất lượng mép cắt mong muốn.
Một nhà máy cắt thép không gỉ mỏng bằng một máy có thể cần hệ thống nitơ rất khác so với một cơ sở vận hành đồng thời nhiều máy cắt laser công suất cao.
Kết luận
Máy tạo nitơ cho cắt laser có thể cung cấp nguồn nitơ tại chỗ cho các hoạt động gia công kim loại hiện đại, nhưng việc lựa chọn hệ thống thành công đòi hỏi nhiều hơn là chỉ chọn một máy tạo khí có độ tinh khiết cao.
Độ tinh khiết nitơ, lưu lượng cực đại, áp suất khí hỗ trợ, công suất khí nén, chất lượng khí, hệ thống lưu trữ, thiết bị tăng áp và các chức năng điều khiển đều cần được đánh giá cùng nhau.
Vì vậy, hệ thống tốt nhất không nhất thiết là hệ thống tạo ra độ tinh khiết nitơ cao nhất có thể. Đó là hệ thống có khả năng cung cấp ổn định độ tinh khiết, lưu lượng và áp suất nitơ mà quy trình cắt thực tế yêu cầu, đồng thời duy trì hiệu suất vận hành và chi phí vòng đời ở mức phù hợp.
Có thể tham khảo dòng máy tạo nitơ của Lingyu với các thông tin về công suất laser, phạm vi vật liệu, độ tinh khiết nitơ, lưu lượng, áp suất và điều kiện khí nén yêu cầu để xác định cấu hình hệ thống phù hợp.
