Việc kết hợp máy nén khí với máy tạo nitơ PSA được sử dụng rộng rãi trong các nhà máy sản xuất hiện đại. Tuy nhiên, lựa chọn hệ thống không chính xác có thể dẫn đến các vấn đề vận hành lặp lại như:
- Độ tinh khiết nitơ không ổn định
- Lưu lượng nitơ không đủ
- Tiêu thụ khí nén quá mức
- Rây phân tử carbon xuống cấp
- Các vấn đề thường xuyên về van hoặc hệ thống lọc
- Chi phí bảo trì và vận hành cao hơn dự kiến
Thoạt nhìn, máy tạo nitơ PSA (hấp thụ dao động áp suất) có vẻ khá đơn giản: khí nén đi qua rây phân tử carbon (CMS), vật liệu này ưu tiên hấp thụ oxy trong khi nitơ đi qua dưới dạng khí sản phẩm.
Tuy nhiên, trong các ứng dụng công nghiệp thực tế, những sai sót nhỏ về độ tinh khiết, lưu lượng, áp suất, xử lý sơ bộ hoặc cấu hình điều khiển có thể ảnh hưởng đáng kể đến hiệu suất dài hạn.
Hướng dẫn này giải thích các yếu tố lựa chọn thực tế quyết định liệu máy tạo nitơ PSA có thể vận hành ổn định và hiệu quả trong nhiều năm hay không.

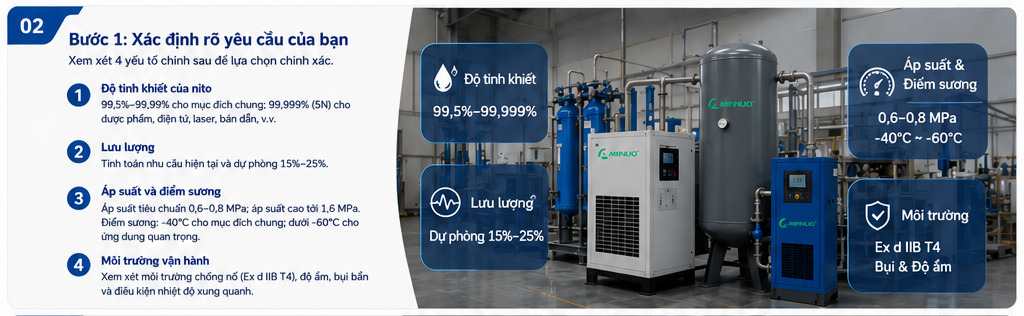

Bước 1: Xác định nhu cầu nitơ thực tế
Bước đầu tiên và quan trọng nhất là hiểu rõ yêu cầu thực tế của quy trình.
Trước khi lựa chọn máy tạo nitơ PSA, cần xác định rõ bốn thông số: độ tinh khiết, lưu lượng, áp suất/điểm sương và môi trường vận hành.
1. Xác định độ tinh khiết nitơ yêu cầu
Độ tinh khiết cao hơn không phải lúc nào cũng tốt hơn.
Quá trình tạo nitơ PSA trở nên khắt khe hơn khi yêu cầu độ tinh khiết nitơ tăng. Chỉ định mức độ tinh khiết cao hơn đáng kể so với nhu cầu thực tế của quy trình có thể làm tăng mức tiêu thụ khí nén và chi phí hệ thống.
Máy tạo nitơ PSA của Lingyu có dải độ tinh khiết nitơ khoảng 95% đến 99,999%, tùy theo cấu hình.
Do đó, độ tinh khiết cần được lựa chọn theo yêu cầu của quy trình thay vì đơn giản chọn thông số cao nhất hiện có.
Ví dụ, các ứng dụng purge hoặc bảo quản thông thường có thể yêu cầu độ tinh khiết thấp hơn đáng kể so với các quy trình sản xuất rất nhạy cảm với độ ẩm hoặc oxy.
Nguyên tắc lựa chọn cơ bản là:
Độ tinh khiết quy trình yêu cầu → Chọn máy tạo nitơ có khả năng đáp ứng ổn định yêu cầu đó
Tránh chỉ định quá mức không cần thiết, đồng thời vẫn để đủ dư địa cho yêu cầu thực tế của quy trình.
2. Tính toán mức tiêu thụ nitơ thực tế
Công suất lưu lượng nitơ thường được biểu thị bằng m³/h hoặc Nm³/h, tùy theo các điều kiện tham chiếu do nhà sản xuất quy định.
Không lựa chọn máy tạo nitơ chỉ dựa trên mức tiêu thụ trung bình.
Cần xem xét:
- Nhu cầu vận hành bình thường
- Nhu cầu đỉnh
- Số lượng thiết bị sử dụng đồng thời
- Lịch sản xuất
- Mở rộng trong tương lai
- Dung tích lưu trữ hoặc đệm
Không nên áp dụng một tỷ lệ tăng công suất cố định chung cho mọi hệ thống.
Thay vào đó, hãy xác định nhu cầu nitơ đỉnh thực tế và thiết lập công suất dự phòng phù hợp dựa trên chế độ tải của nhà máy.
Chọn công suất quá lớn có thể làm tăng chi phí đầu tư, trong khi chọn công suất quá nhỏ có thể gây bất ổn áp suất và lưu lượng trong thời gian nhu cầu đỉnh.
3. Xác định áp suất và điểm sương yêu cầu
Áp suất và điểm sương thường bị bỏ qua khi lựa chọn máy tạo nitơ.
Thông số máy tạo nitơ PSA Lingyu liệt kê phạm vi áp suất khí nén đầu vào khoảng 0,5–0,8 MPa.
Tuy nhiên, áp suất cấp nitơ yêu cầu cần được xác định theo thiết bị và yêu cầu đường ống phía hạ lưu.
Nếu quy trình yêu cầu nitơ ở áp suất cao hơn mức mà máy tạo PSA có thể cung cấp một cách kinh tế, có thể cần bộ tăng áp nitơ hoặc một giải pháp áp suất khác.
Điểm sương cũng cần được xem xét.
Máy tạo nitơ PSA Lingyu được chỉ định với điểm sương nitơ ≤−40°C trong các điều kiện vận hành được nêu.
Nếu một quy trình cụ thể yêu cầu nitơ khô hơn đáng kể, hãy xác định yêu cầu đó trước khi lựa chọn hệ thống để có thể đánh giá cấu hình xử lý khí hoặc xử lý sau cần thiết.
4. Xem xét môi trường vận hành
Môi trường lắp đặt có thể ảnh hưởng đến độ tin cậy của thiết bị.
Cần xem xét:
- Nhiệt độ môi trường
- Thông gió
- Mức độ bụi
- Độ ẩm
- Môi trường ăn mòn
- Lắp đặt trong nhà hoặc ngoài trời
- Yêu cầu khu vực nguy hiểm
- Nguồn điện hiện có
Thông số máy tạo nitơ PSA Lingyu liệt kê nhiệt độ khí đầu vào ≤40°C và nhiệt độ môi trường ≤40°C đối với cấu hình tham chiếu.
Nếu hệ thống sẽ vận hành trong điều kiện môi trường bất thường hoặc khu vực nguy hiểm, cần xác nhận riêng các yêu cầu về điện, đường ống, thiết bị đo và vỏ bảo vệ cho địa điểm đó.

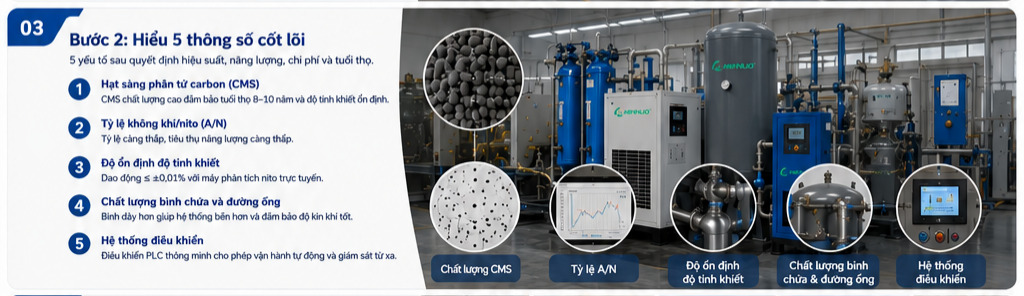

Bước 2: Hiểu năm thông số kỹ thuật cốt lõi
Mô tả tiếp thị giữa các nhà cung cấp có thể trông tương tự nhau, nhưng hiệu suất dài hạn chịu ảnh hưởng lớn từ hệ thống CMS, mức tiêu thụ khí nén, giám sát độ tinh khiết, kết cấu cơ khí và hệ thống điều khiển.
1. Rây phân tử carbon: Trái tim của máy tạo nitơ PSA
Rây phân tử carbon là chất hấp thụ chính bên trong máy tạo nitơ PSA.
Chức năng của nó là ưu tiên hấp thụ oxy từ khí nén trong khi cho phép nitơ đi qua lớp hấp thụ.
Trong quá trình vận hành, hai tháp luân phiên giữa hấp thụ và tái sinh để có thể cung cấp nitơ liên tục.
Khi đánh giá hệ thống CMS, các yếu tố quan trọng bao gồm:
- Chất lượng chất hấp thụ
- Lượng vật liệu nạp
- Mật độ nạp
- Khả năng chống dịch chuyển và phát sinh bột
- Phương pháp nạp bình
Máy tạo nitơ PSA Lingyu sử dụng hệ thống nén chặt CMS tự động được thiết kế để duy trì mật độ nạp và giúp giảm hiện tượng CMS bị nghiền thành bột do lớp vật liệu dịch chuyển.
Không nên dựa vào một tuyên bố chung như “CMS luôn có tuổi thọ 8–10 năm”. Tuổi thọ thực tế phụ thuộc vào chất lượng khí nén, điều kiện vận hành, chu kỳ, mức độ nhiễm bẩn và thiết kế hệ thống.
2. Mức tiêu thụ khí nén
Khí nén là một trong những đầu vào vận hành quan trọng nhất của máy tạo nitơ PSA.
Khi độ tinh khiết nitơ tăng, lượng khí nén cần thiết để sản xuất một lượng nitơ sản phẩm nhất định cũng có thể tăng.
Thay vì dựa vào tỷ lệ khí nén trên nitơ chung của ngành, hãy so sánh dữ liệu tiêu thụ khí nén thực tế của nhà cung cấp tại độ tinh khiết và điều kiện vận hành yêu cầu.
Khi so sánh các hệ thống, hãy đánh giá:
Lưu lượng nitơ yêu cầu + Độ tinh khiết yêu cầu + Mức tiêu thụ khí nén thực tế
thay vì chỉ xem xét sản lượng nitơ.
Điều này cung cấp cơ sở có ý nghĩa hơn để so sánh hiệu suất vận hành của các cấu hình PSA khác nhau.
3. Độ ổn định và giám sát độ tinh khiết
Độ tinh khiết danh định chỉ có ý nghĩa nếu hệ thống có thể duy trì thông số yêu cầu trong quá trình vận hành thực tế.
Một máy tạo nitơ PSA công nghiệp phù hợp cần có phương pháp giám sát chất lượng khí sản phẩm.
Hệ thống nitơ PSA Lingyu bao gồm:
- Giám sát độ tinh khiết nitơ theo thời gian thực
- Giám sát lưu lượng theo thời gian thực
- Cảnh báo nitơ không đạt tiêu chuẩn
- Dừng bảo vệ nếu tình trạng không đạt tiêu chuẩn tiếp diễn
- Màn hình cảm ứng kỹ thuật số hiển thị các thông số vận hành chính
Những chức năng này giúp ngăn việc cung cấp kéo dài nitơ không đáp ứng thông số yêu cầu.
Không áp dụng một giới hạn dao động độ tinh khiết chung như ±0,01% cho mọi ứng dụng trừ khi dung sai đó được quy trình yêu cầu cụ thể.
4. Bình hấp thụ, van và đường ống
Kết cấu cơ khí của hệ thống PSA ảnh hưởng đến độ tin cậy của quá trình chuyển đổi và vận hành dài hạn.
Các bộ phận quan trọng bao gồm:
- Bình hấp thụ
- Van chuyển đổi khí nén
- Van một chiều
- Đường ống kết nối
- Các bộ phận phân phối dòng khí
- Hệ thống cân bằng áp suất
Độ tin cậy của van đặc biệt quan trọng vì hoạt động PSA phụ thuộc vào các chu kỳ hấp thụ và tái sinh luân phiên liên tục.
Hệ thống PSA Lingyu sử dụng van khí nén điều khiển bằng PLC và quy trình cân bằng áp suất giữa hai tháp được tối ưu hóa.
Do đó, thiết kế cơ khí cần được đánh giá như một phần của toàn bộ hệ thống thay vì chỉ tập trung vào thông số CMS.
5. Hệ thống điều khiển và giám sát
Điều khiển tự động là yếu tố thiết yếu để PSA vận hành liên tục.
Các cấu hình máy tạo nitơ PSA Lingyu bao gồm:
- Khởi động và dừng tự động
- Tự động chuyển đổi chu kỳ hấp thụ/tái sinh
- Van khí nén điều khiển bằng PLC
- Giám sát độ tinh khiết theo thời gian thực
- Giám sát lưu lượng
- Cảnh báo và bảo vệ khi khí không đạt tiêu chuẩn
- Giám sát bằng màn hình cảm ứng kỹ thuật số
Cấu hình PSA tham chiếu có chu kỳ chuyển đổi khoảng 45–60 giây.
Quy trình cân bằng áp suất không đều được tối ưu hóa được thiết kế để cải thiện hiệu suất thu hồi nitơ và có thể gián tiếp giảm tổng mức tiêu thụ năng lượng khoảng 5% theo phương pháp thiết kế được nêu.
Điều này cần được hiểu là tuyên bố về hiệu suất của một tính năng cụ thể chứ không phải mức tiết kiệm năng lượng chung cho mọi hệ thống PSA.

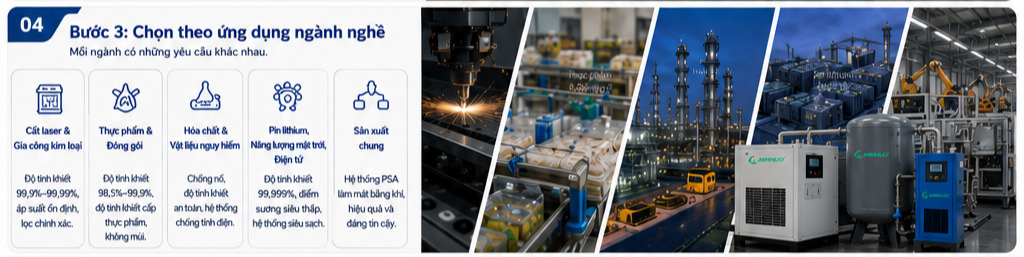

Bước 3: Lựa chọn máy tạo nitơ PSA theo ứng dụng
Các quy trình khác nhau yêu cầu những tổ hợp khác nhau về độ tinh khiết nitơ, lưu lượng, áp suất, điểm sương và hệ thống lọc.
Không có một cấu hình máy tạo nitơ PSA chung cho mọi ứng dụng.
1. Cắt laser và gia công kim loại
Các yếu tố quan trọng có thể bao gồm:
- Độ tinh khiết nitơ yêu cầu
- Lưu lượng tức thời cao
- Áp suất cấp ổn định
- Dung tích đệm
- Yêu cầu bộ tăng áp khi cần áp suất nitơ cao hơn
- Chất lượng khí nén
Độ tinh khiết và áp suất phù hợp cần được xác định dựa trên quy trình cắt, vật liệu, độ dày và thông số thiết bị thay vì áp dụng một giá trị chung cho mọi ứng dụng cắt laser.
2. Thực phẩm và bao bì
Các yếu tố điển hình bao gồm:
- Độ tinh khiết nitơ yêu cầu
- Kiểm soát dầu và hạt
- Nguồn cấp khí ổn định
- Các yêu cầu áp dụng đối với tiếp xúc thực phẩm hoặc quy trình
Hệ thống xử lý khí nén phía thượng lưu của máy tạo PSA cần được cấu hình theo chất lượng khí yêu cầu.
3. Ngành hóa chất và công nghiệp quy trình
Đối với các ứng dụng như phủ khí bảo vệ, purge hoặc tạo môi trường trơ, việc lựa chọn cần xem xét:
- Nồng độ oxy yêu cầu
- Lưu lượng nitơ
- Áp suất vận hành
- Phân loại khu vực nguy hiểm
- Khả năng tương thích vật liệu
- Yêu cầu an toàn
Thông số chống cháy nổ luôn phải tuân theo phân loại thực tế của địa điểm thay vì áp dụng một cấp Ex chung cho mọi cơ sở hóa chất.
4. Ứng dụng pin, năng lượng mặt trời, dược phẩm và điện tử
Các quy trình nhạy cảm với độ ẩm và oxy có thể yêu cầu độ tinh khiết nitơ cao hơn và kiểm soát chất lượng khí chặt chẽ hơn.
Trước khi chỉ định máy tạo nitơ, hãy xác định:
- Độ tinh khiết nitơ
- Điểm sương
- Độ sạch hạt
- Hàm lượng dầu
- Áp suất cấp
- Lưu lượng yêu cầu
Nếu yêu cầu của quy trình nghiêm ngặt hơn thông số đầu ra tiêu chuẩn của máy tạo PSA, có thể cần bổ sung các giai đoạn tinh lọc hoặc sấy.
5. Sản xuất thông thường
Đối với các ứng dụng purge, tạo môi trường trơ, bảo vệ lưu trữ hoặc các mục đích công nghiệp tương tự, tránh cấu hình quá mức không cần thiết.
Một hệ thống PSA tiêu chuẩn có thể đủ nếu đáp ứng độ tinh khiết, lưu lượng, áp suất và điểm sương yêu cầu.

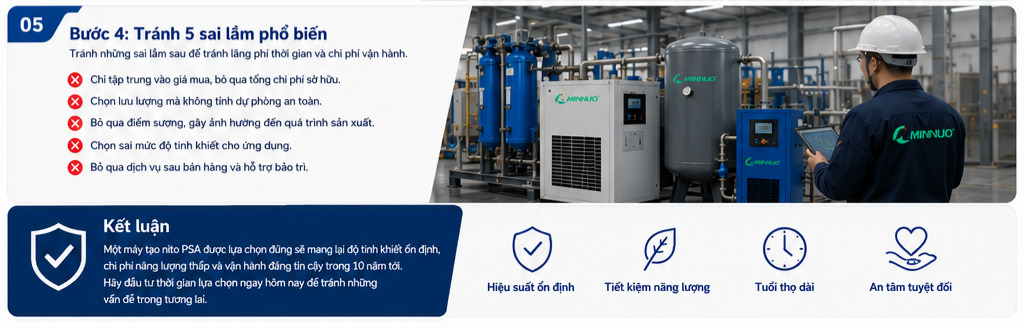

Bước 4: Tránh năm sai lầm phổ biến nhất khi lựa chọn máy tạo nitơ PSA
1. Chỉ tập trung vào giá mua
Máy tạo nitơ PSA là một hệ thống vận hành dài hạn, vì vậy giá mua chỉ là một phần của tổng chi phí.
Cần xem xét:
- Năng lượng khí nén
- Bảo trì bộ lọc
- Bảo trì van
- Tình trạng CMS
- Phụ tùng
- Thời gian ngừng máy
- Thiết bị xử lý khí hỗ trợ
Giá ban đầu thấp hơn không nhất thiết đồng nghĩa với chi phí vòng đời thấp hơn.
2. Lựa chọn công suất lưu lượng mà không hiểu nhu cầu đỉnh
Không xác định công suất máy tạo chỉ theo mức tiêu thụ nitơ trung bình.
Cần xem xét nhu cầu đỉnh, chế độ vận hành, dung tích đệm và các yêu cầu trong tương lai.
Đồng thời, tránh coi tỷ lệ dự phòng cố định 15%–25% là bắt buộc đối với mọi dự án.
Mức dự phòng chính xác phụ thuộc vào chế độ tải thực tế của nhà máy.
3. Bỏ qua xử lý sơ bộ khí nén
Hiệu suất PSA phụ thuộc rất nhiều vào chất lượng khí nén đi vào máy tạo nitơ.
Dầu, nước lỏng và lượng hạt ô nhiễm quá mức có thể làm giảm hiệu suất CMS và ảnh hưởng đến van cùng các bộ phận khác của hệ thống.
Do đó, một hệ thống tạo nitơ hoàn chỉnh có thể bao gồm:
Máy nén khí → Bình chứa khí → Máy sấy → Hệ thống lọc phù hợp → Máy tạo nitơ PSA → Bình chứa nitơ
Cấu hình chính xác cần phù hợp với thông số nitơ yêu cầu và môi trường vận hành.
4. Chọn sai mức độ tinh khiết
Lựa chọn độ tinh khiết nitơ cao không cần thiết có thể làm tăng mức tiêu thụ khí nén và chi phí hệ thống.
Lựa chọn độ tinh khiết thấp hơn yêu cầu thực tế của quy trình có thể gây ra vấn đề về sản phẩm hoặc quy trình.
Trước tiên xác định độ tinh khiết yêu cầu, sau đó lựa chọn máy tạo nitơ.
Để xem các cấu hình và tùy chọn độ tinh khiết hiện có, xem các hệ thống máy tạo nitơ PSA của Lingyu.
5. Bỏ qua hỗ trợ bảo trì và phụ tùng
Máy tạo nitơ PSA cần được kiểm tra và bảo trì liên tục.
Các hạng mục bảo dưỡng quan trọng có thể bao gồm:
- Van
- Bộ lọc
- Tình trạng CMS
- Thiết bị đo
- Máy phân tích độ tinh khiết
- Hệ thống xả nước và thiết bị xử lý khí phía thượng lưu
Tần suất bảo trì cần tuân theo điều kiện vận hành thực tế và khuyến nghị của nhà sản xuất thay vì một lịch thay thế chung.
Trình tự lựa chọn máy tạo nitơ PSA thực tế
Một trình tự lựa chọn thực tế là:
Độ tinh khiết yêu cầu → Lưu lượng nitơ thực tế → Nhu cầu đỉnh → Áp suất yêu cầu → Điểm sương → Chất lượng khí nén → Thiết kế CMS và bình → Điều khiển và giám sát → Chi phí vận hành vòng đời
Trình tự này giúp tránh hai trường hợp phổ biến: lựa chọn hệ thống không thể đáp ứng nhu cầu đỉnh của quy trình hoặc mua một hệ thống quá lớn và có thông số quá mức không cần thiết.
Mục tiêu không phải là mua hệ thống có độ tinh khiết cao nhất hoặc lớn nhất hiện có.
Mục tiêu là lựa chọn hệ thống có thể đáp ứng ổn định yêu cầu thực tế của quy trình mà không thiết kế quá mức không cần thiết.
Kết luận
Máy tạo nitơ PSA có thể trông giống một hệ thống tiện ích đơn giản, nhưng hiệu suất dài hạn của nó phụ thuộc vào việc lựa chọn đúng độ tinh khiết, công suất, áp suất, điểm sương, chất lượng khí nén, hệ thống CMS và cấu hình điều khiển.
Máy tạo nitơ PSA Lingyu hỗ trợ mức độ tinh khiết nitơ từ khoảng 95% đến 99,999%, cùng với điều khiển tự động PLC, giám sát độ tinh khiết và lưu lượng theo thời gian thực, bảo vệ khi khí không đạt tiêu chuẩn, nén chặt CMS tự động và cân bằng áp suất được tối ưu hóa.
Điều quan trọng là phối hợp thiết bị với quy trình thực tế:
Độ tinh khiết → Lưu lượng → Áp suất → Điểm sương → Chất lượng khí → CMS → Điều khiển → Chi phí vòng đời
Nếu bạn cần hỗ trợ phối hợp độ tinh khiết nitơ, công suất, áp suất và yêu cầu khí nén với cấu hình phù hợp, hãy liên hệ Lingyu.
