Khí nén hoàn toàn không phải là một loại “khí sạch”. Khí xả ra từ máy nén khí có thể chứa các chất ô nhiễm như hơi nước, nước ngưng, aerosol dầu, bụi và các hạt rắn.
Nếu khí nén chưa qua xử lý được cấp trực tiếp cho thiết bị khí nén hoặc các quy trình nhạy cảm, nó có thể gây ăn mòn, mài mòn bộ phận, hư hỏng thiết bị và các vấn đề về chất lượng sản phẩm.
Hệ thống xử lý khí nén biến khí nén bị nhiễm bẩn thành một nguồn khí sạch hơn, khô hơn và đáng tin cậy hơn thông qua sự phối hợp hoạt động của nhiều thành phần xử lý.

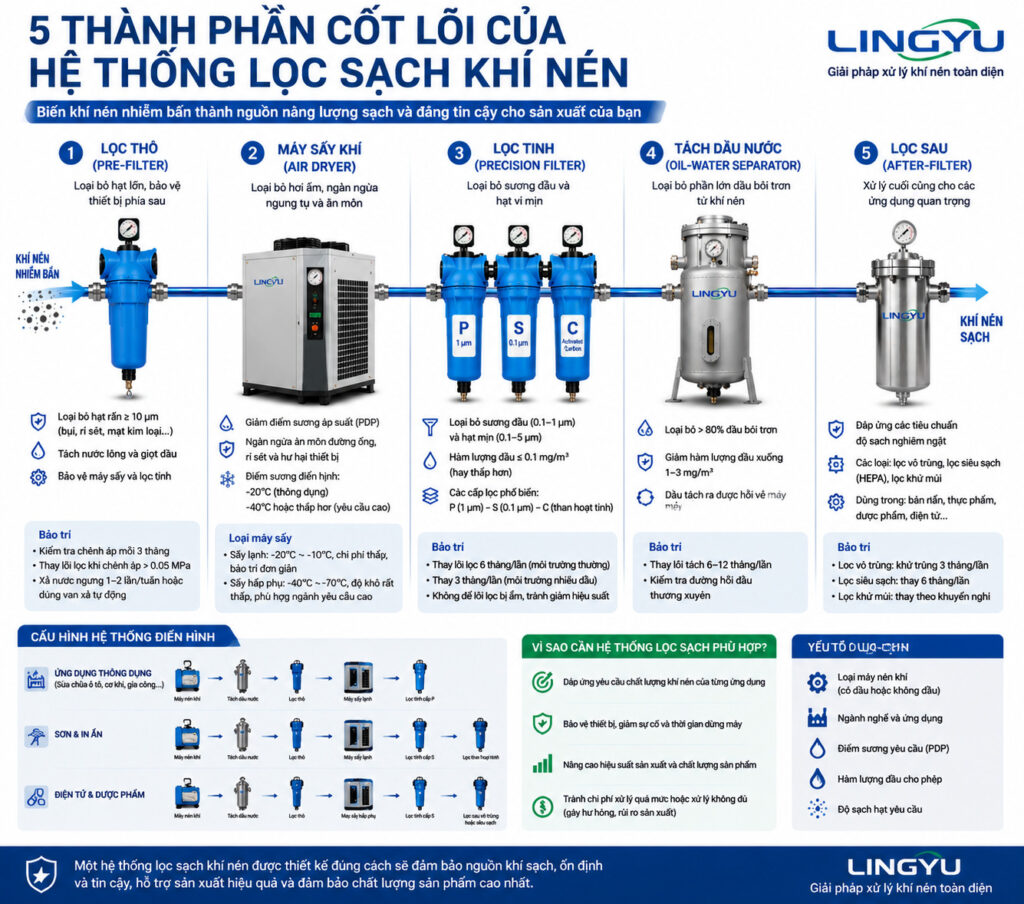

Hướng dẫn này giải thích năm thành phần quan trọng của hệ thống xử lý khí nén, bao gồm chức năng, nguyên lý hoạt động, các yếu tố lựa chọn và yêu cầu bảo trì.
1. Bộ lọc trước
Chức năng chính: Bảo vệ thiết bị phía hạ lưu
Bộ lọc trước đóng vai trò là một giai đoạn đầu quan trọng trong hệ thống xử lý khí nén.
Các chức năng chính bao gồm:
- Loại bỏ các hạt rắn khỏi khí nén
- Giảm nước lỏng và aerosol dầu khi áp dụng
- Bảo vệ máy sấy khí và các bộ lọc phía hạ lưu khỏi nhiễm bẩn quá mức
- Giảm tải chất ô nhiễm cho các giai đoạn xử lý tiếp theo
Cấp lọc yêu cầu phụ thuộc vào loại máy nén, khả năng tách phía thượng lưu, cấu hình máy sấy và yêu cầu chất lượng khí nén cuối cùng.
Bộ lọc trước khí nén hoạt động như thế nào?
Bộ lọc khí nén có thể sử dụng kết hợp giữa phương pháp tách cơ học và lọc kết tụ.
Tùy theo thiết kế bộ lọc, các hạt được giữ lại trong vật liệu lọc trong khi các giọt chất lỏng nhỏ kết tụ thành các giọt lớn hơn.
Chất lỏng thu được sau đó di chuyển xuống đáy vỏ bộ lọc và được xả qua bộ xả nước ngưng.
Cơ chế tách chính xác phụ thuộc vào loại và cấp bộ lọc.
Lựa chọn và bảo trì bộ lọc trước
Không áp dụng một độ chính xác lọc chung cho mọi bộ lọc trước.
Thay vào đó, hãy lựa chọn bộ lọc theo:
- Các chất ô nhiễm cần loại bỏ
- Loại máy nén
- Thiết bị phía hạ lưu
- Chất lượng khí yêu cầu
- Điều kiện vận hành
Các bộ lọc khí nén chính xác của Lingyu có nhiều cấp lọc khác nhau cho các giai đoạn xử lý khác nhau.
Việc bảo trì cần dựa trên điều kiện vận hành thực tế, khả năng xả nước ngưng, xu hướng chênh áp và khuyến nghị của nhà sản xuất bộ lọc.
Tránh dựa vào các quy tắc chung như thay mọi lõi lọc sau một số tháng cố định hoặc thay thế bất cứ khi nào tổn thất áp suất đạt cùng một ngưỡng trong mọi hệ thống khí nén.
2. Máy sấy khí
Chức năng chính: Loại bỏ độ ẩm và kiểm soát điểm sương áp suất
Độ ẩm là một trong những chất ô nhiễm quan trọng nhất trong hệ thống khí nén.
Khi khí nén nguội đi, hơi nước có thể ngưng tụ thành nước lỏng, có khả năng gây:
- Ăn mòn đường ống
- Gỉ sét bên trong các bộ phận khí nén
- Vấn đề về điều khiển và thiết bị đo
- Vấn đề về chất lượng sản xuất
Chức năng chính của máy sấy khí là giảm hàm lượng ẩm trong khí nén xuống mức điểm sương áp suất phù hợp với quy trình phía hạ lưu và điều kiện môi trường.
Do đó, điểm sương áp suất phù hợp cần được lựa chọn theo ứng dụng thực tế thay vì áp dụng một giá trị duy nhất cho tất cả hệ thống công nghiệp.
Máy sấy khí tác nhân lạnh
Máy sấy khí tác nhân lạnh loại bỏ độ ẩm bằng cách làm lạnh khí nén.
Quy trình tổng quát là:
Làm mát sơ bộ → Làm lạnh → Ngưng tụ → Tách ẩm → Gia nhiệt trở lại
Khí nén trước tiên được làm mát sơ bộ thông qua trao đổi nhiệt, sau đó tiếp tục được làm lạnh trong phần làm lạnh.
Khi nhiệt độ giảm, hơi nước ngưng tụ thành nước lỏng. Bộ tách loại bỏ nước ngưng, sau đó khí nén khô được gia nhiệt trở lại trước khi rời khỏi máy sấy.
Ví dụ, trong các hệ thống sấy kết hợp của Lingyu, giai đoạn sấy tác nhân lạnh làm mát khí nén xuống điểm sương áp suất khoảng 2–10°C trước khi khí đi vào giai đoạn hấp thụ.
Máy sấy khí tác nhân lạnh thường phù hợp khi điểm sương áp suất dương cung cấp khả năng bảo vệ độ ẩm đầy đủ.
Ưu điểm của chúng bao gồm vận hành tương đối đơn giản, tổn thất tái sinh thấp và phù hợp với nhiều ứng dụng công nghiệp thông thường.
Máy sấy khí hấp thụ
Máy sấy khí hấp thụ loại bỏ hơi nước thông qua quá trình hấp thụ.
Khí nén đi qua lớp chất hút ẩm chứa các vật liệu như alumina hoạt tính hoặc rây phân tử.
Trong thiết kế hai tháp, một tháp sấy khí nén trong khi tháp còn lại tiến hành tái sinh.
Tùy theo công nghệ máy sấy, quá trình tái sinh có thể sử dụng:
- Khí nén khô làm khí purge
- Tái sinh gia nhiệt
- Tái sinh hỗ trợ bằng quạt thổi
- Nhiệt khí xả máy nén
Các cấu hình máy sấy hấp thụ của Lingyu thường cung cấp điểm sương áp suất đầu ra khoảng −20°C hoặc −40°C, trong khi thông số cụ thể thay đổi theo model và công nghệ tái sinh.
Do đó, máy sấy hấp thụ phù hợp khi quy trình yêu cầu điểm sương áp suất thấp hơn mức mà máy sấy khí tác nhân lạnh thông thường có thể cung cấp.
Cách lựa chọn máy sấy khí phù hợp
Lựa chọn máy sấy theo:
Điểm sương áp suất yêu cầu → Lưu lượng khí thực tế → Áp suất đầu vào → Nhiệt độ đầu vào → Điều kiện vận hành → Phương pháp tái sinh
Không nên mặc định chọn máy sấy lớn hơn công suất máy nén 10–20%.
Điều kiện thực tế tại cơ sở cần được so sánh với điều kiện định mức của máy sấy, đồng thời áp dụng các hệ số hiệu chỉnh hoặc khuyến nghị xác định công suất của nhà sản xuất khi cần thiết.
Để có cái nhìn tổng quan hơn, xem hướng dẫn đầy đủ về các loại máy sấy khí nén.
3. Bộ lọc chính xác
Chức năng chính: Loại bỏ aerosol dầu mịn và các hạt
Sau khi loại bỏ phần lớn độ ẩm và sấy khí, vẫn có thể cần thêm quá trình lọc để loại bỏ các hạt mịn và aerosol dầu.
Lọc chính xác giúp bảo vệ:
- Các bộ phận khí nén
- Quy trình sơn và phủ
- Thiết bị đo
- Thiết bị sản xuất nhạy cảm
- Máy sấy hấp thụ phía hạ lưu
- Thiết bị tại điểm sử dụng
Bộ lọc khí nén chính xác hoạt động như thế nào?
Bộ lọc kết tụ chính xác sử dụng vật liệu lọc chuyên dụng để giữ lại các hạt rắn mịn và làm cho các aerosol chất lỏng rất nhỏ kết hợp thành các giọt lớn hơn.
Các giọt này di chuyển qua vật liệu lọc và được thu gom để xả.
Các cấp lọc khác nhau được sử dụng theo yêu cầu về khả năng loại bỏ hạt và dầu.
Các cấp bộ lọc chính xác của Lingyu
| Cấp bộ lọc | Chức năng chính | Khả năng lọc hạt | Hàm lượng dầu dư |
|---|---|---|---|
| AO | Lọc sơ bộ | ≤1,0 μm | ≤3 ppm |
| AA | Loại bỏ dầu và hạt | ≤0,1 μm | ≤0,1 ppm |
| AX | Loại bỏ dầu hiệu suất cao | ≤0,01 μm | ≤0,05 ppm |
| ACS | Loại bỏ dầu bằng than hoạt tính | — | ≤0,003 ppm |
Tổ hợp cần thiết phụ thuộc vào yêu cầu chất lượng khí nén cuối cùng và thiết kế hệ thống.
Không cần lắp đặt mọi cấp lọc trong mọi hệ thống khí nén.
Bảo trì bộ lọc chính xác
Tình trạng bộ lọc cần được theo dõi thông qua:
- Chỉ báo chênh áp
- Xả nước ngưng
- Hiệu suất chất lượng khí
- Điều kiện vận hành
- Khuyến nghị của nhà sản xuất
Thiết kế bộ lọc chính xác của Lingyu bao gồm chỉ báo chênh áp giúp cho biết khi nào nên cân nhắc thay lõi lọc.
Các chu kỳ thay thế cố định như “ba tháng một lần” hoặc “sáu tháng một lần” không nên được xem là yêu cầu chung.
4. Tách ẩm và quản lý nước ngưng
Chức năng chính: Loại bỏ lượng lớn nước ngưng trước thiết bị nhạy cảm
Nước ngưng dạng lỏng cần được loại bỏ hiệu quả trước khi đến các máy sấy, bộ lọc, thiết bị khí nén hoặc quy trình sản xuất nhạy cảm.
Tùy theo thiết kế hệ thống, quá trình tách ẩm có thể diễn ra thông qua:
- Làm mát sau nén và tách nước của máy nén
- Bình chứa khí
- Bộ tách khí – nước
- Bộ tách của máy sấy khí tác nhân lạnh
- Vỏ bộ lọc có bộ xả tự động
Điều này khác với bộ tách dầu bên trong máy nén phun dầu, vốn chủ yếu là một phần của chính máy nén chứ không phải thành phần xử lý khí nén độc lập phổ biến cho mọi hệ thống.
Quá trình tách ẩm hoạt động như thế nào?
Khi khí nén được làm mát, hơi nước ngưng tụ.
Một bộ tách phù hợp sẽ loại bỏ các giọt chất lỏng này khỏi dòng khí, sau đó nước ngưng được xả qua bộ xả thích hợp.
Loại bỏ nước ngưng hiệu quả giúp giảm lượng nước lỏng đi vào các bộ lọc và máy sấy hấp thụ phía hạ lưu.
Lựa chọn và bảo trì hệ thống nước ngưng
Cấu hình loại bỏ nước ngưng cần được lựa chọn theo:
- Loại máy nén
- Lưu lượng khí
- Áp suất vận hành
- Tải nước ngưng
- Cấu hình máy sấy
- Yêu cầu xả
Bộ xả tự động cần được kiểm tra thường xuyên để phát hiện tắc nghẽn hoặc trục trặc vì nước ngưng tích tụ có thể làm ảnh hưởng đến hiệu suất xử lý.
Đối với hệ thống máy nén bôi trơn bằng dầu, nước ngưng thu được cũng có thể cần được xử lý dầu – nước phù hợp trước khi thải bỏ theo các yêu cầu địa phương.
5. Bộ lọc sau
Chức năng chính: Xử lý cuối cùng sau máy sấy khí
Bộ lọc sau cung cấp giai đoạn lọc cuối cùng phía hạ lưu của máy sấy.
Chức năng cụ thể phụ thuộc vào loại máy sấy và quy trình.
Đối với máy sấy hấp thụ, bộ lọc sau thường được sử dụng để giữ lại các hạt chất hút ẩm mịn có thể di chuyển khỏi lớp hấp thụ.
Trong các ứng dụng khác, có thể bổ sung lọc than hoạt tính khi cần giảm thêm lượng hơi dầu dư.
Do đó, giai đoạn lọc cuối cùng cần được lựa chọn theo yêu cầu chất lượng khí thực tế thay vì giả định rằng mọi hệ thống đều cần bộ lọc vô trùng hoặc kiểu HEPA.
Lọc hạt hiệu suất cao
Lọc hạt hiệu suất cao có thể được sử dụng để giữ lại các hạt mịn và bụi chất hút ẩm có thể xuất hiện sau quá trình sấy hấp thụ.
Hiệu suất lọc yêu cầu cần được lựa chọn theo yêu cầu chất lượng khí phía hạ lưu.
Lọc than hoạt tính
Lọc than hoạt tính có thể được sử dụng khi cần giảm thêm lượng hơi dầu dư.
Ví dụ, bộ lọc than hoạt tính ACS của Lingyu được chỉ định cho mức dầu dư ≤0,003 ppm trong các điều kiện tham chiếu được nêu.
Lựa chọn và bảo trì bộ lọc sau
Bộ lọc sau phù hợp phụ thuộc vào:
- Độ sạch hạt yêu cầu
- Hàm lượng dầu yêu cầu
- Loại máy sấy
- Độ nhạy của quy trình
- Yêu cầu ngành áp dụng
Việc bảo trì cần tuân theo tình trạng thực tế của bộ lọc, chênh áp, môi trường vận hành và hướng dẫn của nhà sản xuất thay vì một chu kỳ thay thế hoặc khử trùng chung.
Các cấu hình hệ thống xử lý khí nén điển hình
Không có một trình tự lọc duy nhất phù hợp với mọi hệ thống khí nén.
Khí nén mục đích chung
Một hệ thống mục đích chung điển hình có thể sử dụng cấu hình như:
Máy nén khí → Bình chứa khí → Lọc trước → Máy sấy khí tác nhân lạnh → Lọc cuối
Loại cấu hình này có thể phù hợp khi điểm sương áp suất dương cung cấp khả năng bảo vệ độ ẩm đầy đủ.
Khí nén điểm sương thấp
Khi cần điểm sương áp suất thấp hơn, hệ thống có thể sử dụng:
Máy nén khí → Bình chứa khí → Lọc trước phù hợp → Máy sấy khí hấp thụ → Bộ lọc sau
Các cấp lọc cụ thể và cấu hình máy sấy cần được lựa chọn theo chất lượng khí nén yêu cầu.
Kết hợp sấy tác nhân lạnh và sấy hấp thụ
Đối với các ứng dụng yêu cầu loại bỏ độ ẩm sâu hơn đồng thời giảm tải ẩm lên giai đoạn hấp thụ, máy sấy kết hợp tác nhân lạnh và hấp thụ có thể tích hợp cả hai công nghệ.
Trong loại hệ thống này, giai đoạn tác nhân lạnh trước tiên loại bỏ phần lớn độ ẩm trước khi khí nén đi vào lớp hấp thụ.
Điều này làm giảm tải ẩm lên hệ thống hấp thụ và có thể giảm mức tiêu thụ khí tái sinh.
Cấu hình thực tế của bộ lọc, bộ tách, máy sấy và bộ xả luôn cần được điều chỉnh theo máy nén và yêu cầu chất lượng khí phía hạ lưu.
Hệ thống xử lý khí nén cần được tùy chỉnh, không nên tiêu chuẩn hóa
Không có một cấu hình xử lý khí nén chung áp dụng cho mọi hệ thống.
Hệ thống phù hợp phụ thuộc vào nhiều yếu tố:
- Loại máy nén
- Lưu lượng khí thực tế
- Áp suất vận hành
- Nhiệt độ đầu vào
- Điểm sương áp suất yêu cầu
- Hàm lượng dầu cho phép
- Độ sạch hạt yêu cầu
- Ứng dụng phía hạ lưu
Phương pháp tốt nhất là trước tiên xác định chất lượng khí nén yêu cầu, sau đó lựa chọn các giai đoạn xử lý cần thiết.
Một trình tự thiết kế thực tế là:
Xác định chất lượng khí → Loại bỏ lượng lớn nước ngưng → Lựa chọn hệ thống lọc → Lựa chọn công nghệ sấy → Bổ sung xử lý cuối khi cần
Tránh xử lý quá mức vì có thể làm tăng chi phí thiết bị, tổn thất áp suất, bảo trì và mức tiêu thụ năng lượng.
Đồng thời, xử lý không đầy đủ có thể dẫn đến hư hỏng thiết bị, quy trình không ổn định và lỗi sản phẩm.
Một hệ thống xử lý khí nén được cấu hình phù hợp sẽ phối hợp quá trình tách ẩm, sấy, lọc và quản lý nước ngưng để mỗi giai đoạn xử lý hỗ trợ cho giai đoạn tiếp theo.
Để biết hướng dẫn chi tiết hơn về lựa chọn và bảo trì bộ lọc, xem hướng dẫn bộ lọc khí nén AO, AA, AX và ACS.
Nếu bạn cần hỗ trợ phối hợp hệ thống xử lý khí nén theo lưu lượng, điểm sương áp suất, hàm lượng dầu và độ sạch hạt yêu cầu, hãy liên hệ Lingyu để được hỗ trợ kỹ thuật.
