Khí nén luôn chứa hơi nước. Nếu độ ẩm này không được loại bỏ đúng cách, nó có thể ngưng tụ bên trong đường ống, góp phần gây ăn mòn, cản trở hoạt động của thiết bị khí nén và ảnh hưởng đến chất lượng sản xuất.
Khi một ứng dụng yêu cầu điểm sương áp suất thấp hơn nhiều so với mức mà phương pháp sấy bằng tác nhân lạnh tiêu chuẩn có thể cung cấp, sấy hấp thụ trở thành một giải pháp quan trọng.
Bài viết này giải thích máy sấy khí hấp thụ là gì, quá trình hấp thụ và tái sinh hoạt động như thế nào, những loại chất hút ẩm nào thường được sử dụng và các phương pháp tái sinh khác nhau ảnh hưởng như thế nào đến mức tiêu thụ năng lượng và việc lựa chọn hệ thống.

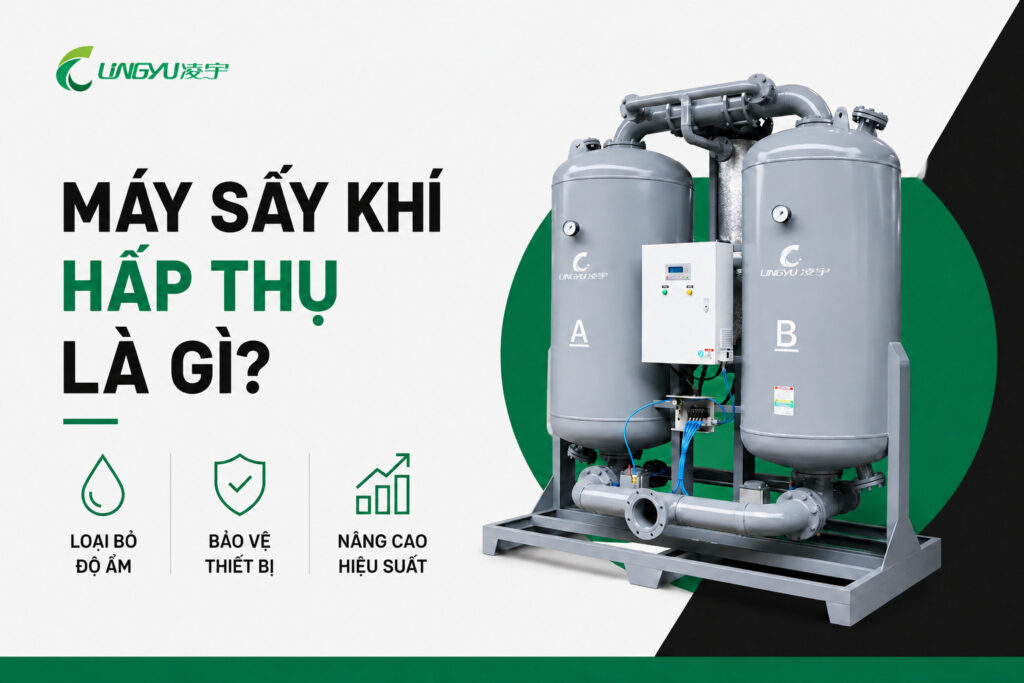

Máy sấy khí hấp thụ là gì?
Máy sấy khí hấp thụ, còn được gọi là máy sấy hấp thụ, loại bỏ hơi nước khỏi khí nén bằng cách cho khí đi qua một lớp vật liệu hấp thụ độ ẩm.
Thay vì làm mát khí nén cho đến khi nước ngưng tụ, máy sấy giữ các phân tử nước trên bề mặt chất hút ẩm.

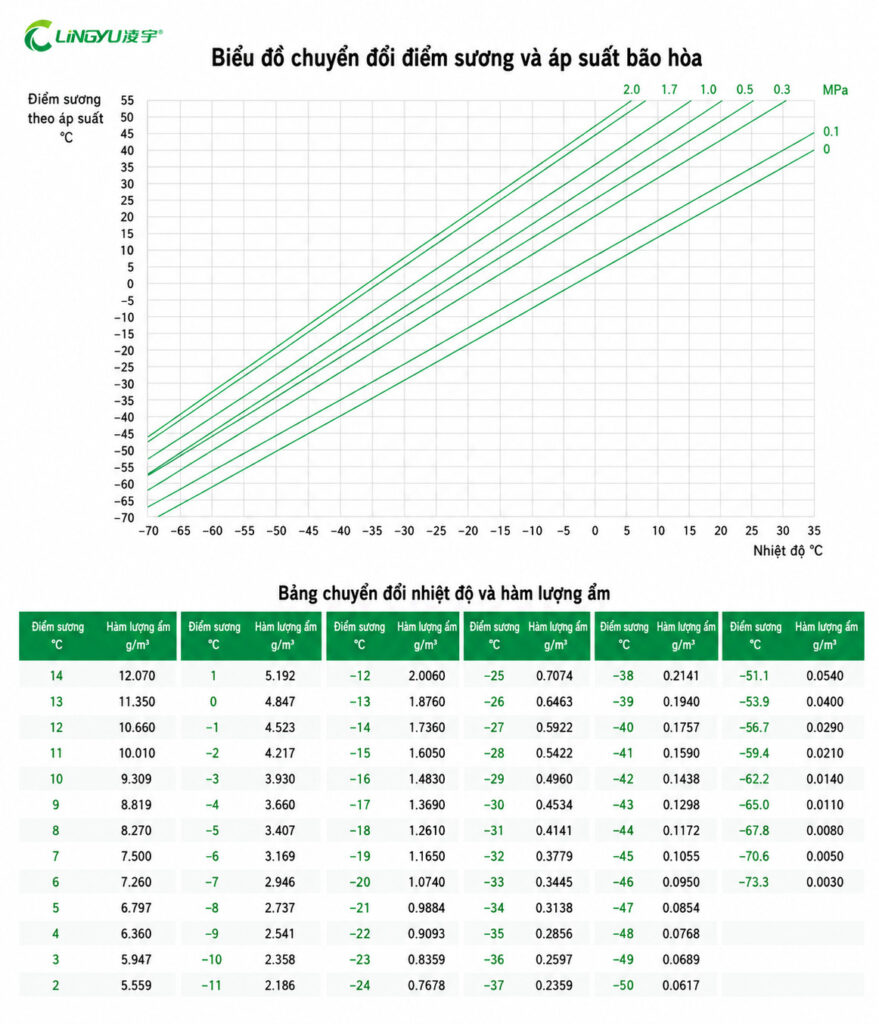

Điều này cho phép hệ thống đạt điểm sương áp suất thấp hơn đáng kể so với sấy bằng tác nhân lạnh thông thường.
Để so sánh, máy sấy khí tác nhân lạnh của Lingyu cung cấp điểm sương áp suất khoảng 2–10°C, trong khi các dòng máy sấy hấp thụ được thiết kế cho điểm sương áp suất đầu ra thấp hơn đáng kể, thường khoảng −20°C đến −40°C, tùy theo dòng máy sấy và cấu hình.
Các ứng dụng cần hỗ trợ lựa chọn giữa hai công nghệ có thể tham khảo so sánh máy sấy khí tác nhân lạnh và máy sấy khí hấp thụ.
Sấy hấp thụ được sử dụng rộng rãi khi thiết bị, quy trình hoặc điều kiện môi trường nhạy cảm với độ ẩm yêu cầu khí nén luôn khô ổn định.
Máy sấy khí hấp thụ hoạt động như thế nào?
Hầu hết máy sấy hấp thụ tái sinh sử dụng hai bình áp lực chứa chất hút ẩm.
Một bình sấy khí nén trong khi bình còn lại được tái sinh. Sau khi đạt đến thời gian vận hành hoặc điều kiện điều khiển được thiết lập trước, hai tháp sẽ đổi chức năng.
Chu kỳ cơ bản có thể được tóm tắt thành bốn giai đoạn:
- Khí nén ẩm đi vào bình hấp thụ và đi qua lớp chất hút ẩm.
- Hơi nước được chất hút ẩm giữ lại trong khi khí nén khô rời khỏi máy sấy.
- Bình thứ hai được tái sinh để loại bỏ lượng ẩm đã được hấp thụ trước đó.
- Hai tháp đổi vai trò, cho phép quá trình sấy khí nén diễn ra liên tục.
Máy sấy không gia nhiệt hoạt động theo nguyên lý hấp thụ dao động áp suất. Ở áp suất riêng phần của hơi nước cao hơn, chất hút ẩm hấp thụ độ ẩm. Ở áp suất riêng phần thấp hơn trong quá trình tái sinh, độ ẩm được giải hấp và loại bỏ bằng một phần khí sản phẩm khô.
Để biết giải thích chi tiết hơn về quá trình hấp thụ và chu kỳ tái sinh, xem nguyên lý hoạt động của máy sấy khí hấp thụ.
Các thành phần điển hình của hệ thống bao gồm:
- Hai bình hấp thụ
- Các lớp chất hút ẩm
- Van chuyển đổi và cơ cấu chấp hành
- Bộ điều khiển lập trình
- Mạch tái sinh
- Hệ thống lọc đầu vào và đầu ra
- Bộ giảm thanh và các bộ phận xả
- Giám sát áp suất và điểm sương, tùy theo cấu hình
Lọc trước đặc biệt quan trọng vì nước lỏng, aerosol dầu và hạt có thể ảnh hưởng tiêu cực đến hiệu suất hấp thụ và tuổi thọ chất hút ẩm. Bộ lọc hạt phía hạ lưu cũng thường được sử dụng để kiểm soát bụi chất hút ẩm bị cuốn ra khỏi máy sấy.

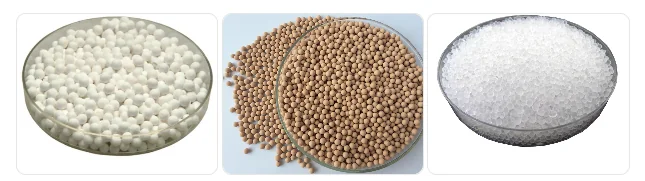

Những loại chất hút ẩm nào thường được sử dụng?
Vật liệu hấp thụ có ảnh hưởng trực tiếp đến hiệu suất loại bỏ độ ẩm, tuổi thọ, điểm sương áp suất và độ ổn định vận hành.
Alumina hoạt tính
Alumina hoạt tính được sử dụng rộng rãi trong sấy hấp thụ khí nén công nghiệp vì kết hợp khả năng hấp thụ độ ẩm với độ bền cơ học và độ bền sử dụng tốt.
Ví dụ, máy sấy tái sinh gia nhiệt bằng khí purge dòng CH của Lingyu sử dụng alumina hoạt tính và cung cấp dải điểm sương áp suất đầu ra từ −50°C đến −20°C.
Rây phân tử
Rây phân tử có cấu trúc lỗ được kiểm soát cao và đặc biệt hiệu quả khi cần mức độ ẩm dư thấp hơn.
Một số hệ thống Lingyu kết hợp alumina hoạt tính với rây phân tử hiệu suất cao. Ví dụ, máy sấy không gia nhiệt dòng HH sử dụng tổ hợp này và cung cấp điểm sương áp suất đầu ra ≤−40°C.
Máy sấy module dòng M cũng sử dụng alumina hoạt tính kết hợp với rây phân tử hiệu suất cao.
Có những loại máy sấy khí hấp thụ nào?
Khác biệt chính giữa các máy sấy hấp thụ tái sinh là cách chất hút ẩm đã bão hòa được tái sinh.
Lựa chọn này ảnh hưởng đến mức tiêu thụ khí purge, công suất điện lắp đặt, độ phức tạp điều khiển, chi phí vận hành và mức độ phù hợp với nhà máy.
1. Máy sấy tái sinh không gia nhiệt
Máy sấy không gia nhiệt sử dụng một phần khí sản phẩm khô để tái sinh.
Khí nén khô được giãn xuống áp suất thấp hơn và đi qua lớp chất hút ẩm đã bão hòa. Áp suất riêng phần của hơi nước thấp hơn cho phép độ ẩm giải hấp khỏi chất hút ẩm và thoát ra qua hệ thống xả.
Dòng HH của Lingyu chỉ định mức tiêu thụ khí purge trung bình 8–14% và điểm sương áp suất đầu ra ≤−40°C.
Các ưu điểm điển hình bao gồm vận hành đơn giản, không cần bộ gia nhiệt tái sinh bên ngoài và độ tin cậy đã được chứng minh.
Yếu tố chi phí vận hành chính là tổn thất khí nén trong quá trình tái sinh.
Đối với các ứng dụng ưu tiên sự đơn giản, xem máy sấy hấp thụ tái sinh không gia nhiệt dòng HH của Lingyu.
Máy sấy khí hấp thụ không gia nhiệt
Máy sấy khí hấp thụ không gia nhiệt là một hệ thống sấy khí nén hiệu quả cao và đáng tin cậy, được thiết kế để cung cấp khí cực khô cho các ứng dụng quan trọng. Bằng cách sử dụng cấu hình hai tháp chứa chất hút ẩm chất lượng cao, máy sấy này hoạt động liên tục mà không cần gia nhiệt bên ngoài. Máy sấy khí hấp thụ không gia nhiệt hoạt động bằng cách chuyển hướng một phần nhỏ khí nén đã sấy khô để tái sinh vật liệu hút ẩm, bảo đảm hiệu suất ổn định và yêu cầu bảo trì tối thiểu. Nếu cơ sở của bạn cần khí nén sạch, khô với điểm sương thấp cho các hoạt động nhạy cảm với độ ẩm, máy sấy khí hấp thụ không gia nhiệt cung cấp một giải pháp tiết kiệm chi phí và năng lượng. Các đặc điểm chính của máy sấy khí hấp thụ không gia nhiệt […]
2. Máy sấy tái sinh gia nhiệt bằng khí purge
Máy sấy gia nhiệt bằng khí purge sử dụng nhiệt bên ngoài để cải thiện quá trình tái sinh chất hút ẩm.
Vì nhiệt hỗ trợ quá trình giải hấp độ ẩm, lượng khí nén khô cần thiết thường thấp hơn so với thiết kế không gia nhiệt.
Máy sấy gia nhiệt bằng khí purge dòng CH của Lingyu chỉ định mức tiêu thụ khí purge trung bình 4–8%, so với 8–14% của dòng HH không gia nhiệt. Dải điểm sương áp suất đầu ra là −50°C đến −20°C.
Điều này khiến tái sinh gia nhiệt đặc biệt phù hợp khi cơ sở muốn giảm tổn thất khí nén purge nhưng vẫn chấp nhận mức tiêu thụ điện của bộ gia nhiệt.
Đối với cấu hình này, xem máy sấy khí hấp thụ tái sinh gia nhiệt dòng CH.
Các đặc điểm thiết kế chính bao gồm chất hấp thụ hiệu suất cao với khả năng hấp thụ mạnh và chống mài mòn, bảo vệ áp suất cho bộ gia nhiệt, độ ồn vận hành thấp, van khí nén, điều khiển lập trình và tự động tăng áp.
Máy sấy khí hấp thụ tái sinh gia nhiệt — Dòng CH
- Sử dụng chất hấp thụ hiệu suất cao với khả năng hấp thụ mạnh và chống mài mòn, bảo đảm điểm sương ổn định và không phát sinh bột trong quá trình sử dụng lâu dài;
- Bộ gia nhiệt được trang bị bảo vệ áp suất để ngăn gia nhiệt khô, giúp tăng tuổi thọ bộ gia nhiệt.
- Độ ồn vận hành thấp;
- Sử dụng van khí nén hiệu suất cao;
- Sử dụng bộ điều khiển lập trình hoàn toàn điện tử;
- Chức năng tự động tăng áp giúp bảo đảm tuổi thọ của chất hấp thụ;
3. Máy sấy tái sinh gia nhiệt bằng quạt thổi
Máy sấy gia nhiệt bằng quạt thổi sử dụng không khí môi trường do một quạt thổi độc lập cung cấp và được gia nhiệt trước khi đi qua bình tái sinh.
Điều quan trọng là phải phân biệt giữa thiết kế gia nhiệt bằng quạt thổi tiêu thụ ít khí purge và thiết kế gia nhiệt bằng quạt thổi không tiêu thụ khí purge.
Trong thiết kế HRB-E tiêu thụ ít khí purge của Lingyu, không khí môi trường được sử dụng để gia nhiệt và tái sinh, trong khi khoảng 2% khí sản phẩm khô được sử dụng trong quá trình làm mát. Điều này làm giảm đáng kể tổn thất khí nén so với tái sinh sử dụng khí purge truyền thống.
Thiết kế HRB-Z không tiêu thụ khí purge bổ sung quy trình làm mát vòng kín. Trong cả giai đoạn gia nhiệt và làm mát, không cần sử dụng khí sản phẩm khô, dẫn đến mức tiêu thụ khí tái sinh khoảng 0%.
Các cơ sở nơi tổn thất khí tái sinh là một yếu tố chi phí vận hành lớn có thể xem máy sấy hấp thụ quạt thổi không tiêu thụ khí purge của Lingyu.
Tùy theo cấu hình, các hệ thống này có thể tích hợp giám sát điểm sương, điều khiển màn hình cảm ứng, truyền thông RS-485, điều khiển van khí nén và giám sát trạng thái vận hành.
Máy sấy hấp thụ tái sinh bằng nhiệt nén HOC-Z không tiêu thụ khí
- Được trang bị đồng hồ điểm sương, có thể điều chỉnh sang điểm sương áp suất thường hoặc điểm sương áp suất, và điểm sương ổn định.
- Bộ điều khiển hiển thị sử dụng màn hình cảm ứng Siemens, có giao diện truyền thông RS-485 và cung cấp giao thức truyền thông;
- Van điện từ điều khiển van khí nén sử dụng cấu trúc cuộn dây kép, van bướm lệch tâm kép hiệu suất cao chịu nhiệt độ cao và được trang bị thiết bị phản hồi công tắc vị trí van. Khi dừng bất thường hoặc mất điện, van có thể duy trì trạng thái hoạt động, và bảo trì trong thời gian ngắn không ảnh hưởng đến trạng thái thông khí, mang lại độ tin cậy cao hơn;
4. Máy sấy tái sinh bằng nhiệt nén
Máy sấy sử dụng nhiệt nén, hay HOC, thu hồi năng lượng nhiệt có trong khí nén nhiệt độ cao xả ra từ máy nén.
Nguồn nhiệt sẵn có này được sử dụng để tái sinh chất hút ẩm thay vì hoàn toàn dựa vào một bộ gia nhiệt tái sinh riêng biệt.
Lingyu cung cấp cả cấu hình HOC tiêu thụ ít khí purge và không tiêu thụ khí purge.
Trong thiết kế HOC-E tiêu thụ ít khí purge, không tiêu thụ khí nén trong giai đoạn gia nhiệt, trong khi một lượng nhỏ khí sản phẩm khô được sử dụng trong quá trình làm mát.
Hệ thống HOC-Z sử dụng nhiệt nén để tái sinh và được thiết kế với mức tiêu thụ khí tái sinh 0%. Phạm vi nhiệt độ đầu vào được chỉ định là 110–180°C, với các tùy chọn điểm sương áp suất đầu ra −20°C / −40°C.
Đối với các nhà máy có điều kiện khí xả máy nén nhiệt độ cao phù hợp, xem máy sấy HOC-Z sử dụng nhiệt nén không tiêu thụ khí.
Máy sấy hấp thụ quạt thổi & không tiêu thụ khí purge
Máy sấy hấp thụ quạt thổi & không tiêu thụ khí purge là một giải pháp tiên tiến cho hệ thống khí nén công nghiệp, được thiết kế để loại bỏ độ ẩm liên tục và tiết kiệm năng lượng.
Máy sấy này kết hợp tái sinh hỗ trợ bằng quạt thổi với chu kỳ không tiêu thụ khí purge, bảo đảm quá trình tái sinh không tiêu thụ khí nén. Không khí môi trường được quạt thổi hút vào, gia nhiệt để giải hấp độ ẩm khỏi chất hấp thụ, sau đó được làm mát qua bộ làm mát trung gian trong một chu kỳ vòng kín liên tục. Kết quả là điểm sương thấp ổn định với mức sử dụng năng lượng tối thiểu, bảo vệ thiết bị phía hạ lưu và bảo đảm chất lượng khí ổn định trong các hoạt động công nghiệp.
5. Máy sấy hấp thụ module
Máy sấy module sử dụng nhiều module hấp thụ nhỏ gọn thay vì chỉ dựa vào hai bình lớn truyền thống.
Cách tiếp cận này có thể hữu ích khi diện tích lắp đặt, bố trí công suất theo module hoặc khả năng tiếp cận bảo dưỡng là những yếu tố quan trọng.
Dòng M của Lingyu bao phủ công suất từ các thiết bị công nghiệp nhỏ gọn đến các cấu hình module lớn hơn. Điểm sương áp suất đầu ra định mức là ≤−20°C, với tùy chọn −40°C, và sử dụng alumina hoạt tính kết hợp với rây phân tử hiệu suất cao.
Đối với các hệ thống ưu tiên cấu hình module, xem máy sấy khí hấp thụ module của Lingyu.
Điều gì giúp máy sấy hấp thụ tiết kiệm năng lượng?
Giá mua ban đầu chỉ là một phần trong chi phí sấy khí nén.
Đối với máy sấy tái sinh, hiệu suất năng lượng dài hạn chịu ảnh hưởng lớn từ mức tiêu thụ khí tái sinh, yêu cầu gia nhiệt điện, công suất quạt thổi, tổn thất áp suất, chiến lược điều khiển và chế độ tải thực tế.
Các yếu tố hiệu suất quan trọng bao gồm:
- Mức tiêu thụ khí tái sinh thấp hơn
- Sử dụng hiệu quả nguồn nhiệt nén sẵn có
- Điều khiển dựa trên điểm sương
- Phân phối dòng khí được tối ưu hóa
- Tổn thất áp suất thấp
- Xác định công suất máy sấy phù hợp
- Phối hợp công nghệ tái sinh với số giờ vận hành và tải của nhà máy
Sự khác biệt giữa các công nghệ có thể rất đáng kể.
Ví dụ, dòng HH không gia nhiệt của Lingyu sử dụng khoảng 8–14% khí purge, trong khi dòng CH gia nhiệt chỉ định khoảng 4–8%.
Hệ thống HRB-E gia nhiệt bằng quạt thổi giảm nhu cầu khí khô làm mát xuống khoảng 2%, trong khi cấu hình HRB-Z không tiêu thụ khí purge được thiết kế với mức tiêu thụ khí tái sinh khoảng 0%.
Do đó, một máy sấy có chi phí ban đầu cao hơn có thể mang lại hiệu quả kinh tế dài hạn tốt hơn khi cơ sở vận hành liên tục và chi phí sản xuất khí nén cao.
Cách lựa chọn phương pháp tái sinh phù hợp
Một lựa chọn thực tế cần so sánh nhiều yếu tố hơn chỉ riêng điểm sương áp suất.
Cần xem xét:
- Điểm sương áp suất đầu ra yêu cầu
- Lưu lượng khí nén thực tế
- Áp suất và nhiệt độ đầu vào
- Số giờ vận hành mỗi ngày
- Chi phí khí nén
- Mức tổn thất khí purge chấp nhận được
- Nguồn điện hiện có
- Khả năng sử dụng nhiệt khí xả máy nén
- Không gian lắp đặt
- Nguồn lực bảo trì
- Mức biến động tải dự kiến
Đối với các nhà máy vẫn đang xác định công suất và cấu hình thiết bị, hướng dẫn xác định công suất máy sấy khí hấp thụ có thể giúp xác định các yếu tố quan trọng trong việc xác định công suất và lựa chọn.
Giải pháp Lingyu nào phù hợp với các nhu cầu khác nhau?
Đối với các ứng dụng ưu tiên vận hành đơn giản và phương pháp tái sinh truyền thống, máy sấy tái sinh không gia nhiệt cung cấp một giải pháp trực tiếp.
Khi cần giảm tổn thất khí nén purge, tái sinh gia nhiệt bằng khí purge có thể giảm nhu cầu khí purge so với vận hành không gia nhiệt.
Đối với các hệ thống ưu tiên bố trí module, dòng M cung cấp cấu hình hấp thụ nhỏ gọn với điểm sương áp suất tiêu chuẩn −20°C và tùy chọn −40°C.
Đối với các hệ thống lớn hơn, nơi tiết kiệm khí nén là ưu tiên chính, thiết kế gia nhiệt bằng quạt thổi tiêu thụ ít khí purge hoặc không tiêu thụ khí purge có thể giảm đáng kể tổn thất khí liên quan đến tái sinh.
Khi có khí xả máy nén đủ nóng, thiết kế HOC có thể thu hồi nhiệt nén và tiếp tục giảm năng lượng liên quan đến tái sinh chất hút ẩm.
Giải pháp phù hợp nhất phụ thuộc vào điều kiện nhà máy, điểm sương áp suất yêu cầu, nguồn năng lượng sẵn có, chiến lược tái sinh và tổng chi phí vận hành.
Kết luận
Máy sấy khí hấp thụ được thiết kế cho các ứng dụng khí nén yêu cầu điểm sương áp suất thấp hơn đáng kể so với mức mà sấy bằng tác nhân lạnh tiêu chuẩn có thể cung cấp.
Nguyên lý vận hành dựa trên hấp thụ và tái sinh: một lớp chất hút ẩm loại bỏ hơi nước trong khi lớp còn lại được tái sinh để khí nén khô có thể được cung cấp liên tục.
Các lựa chọn thiết kế chính gồm không gia nhiệt, gia nhiệt bằng khí purge, gia nhiệt bằng quạt thổi, sử dụng nhiệt nén và cấu hình module. Mỗi loại có sự cân bằng khác nhau về mức tiêu thụ khí purge, công suất lắp đặt, độ phức tạp và hiệu suất năng lượng.
Đối với người mua đang so sánh các công nghệ hấp thụ, lựa chọn phù hợp cần dựa trên điểm sương áp suất yêu cầu, lưu lượng vận hành, điều kiện đầu vào, chi phí khí tái sinh, nguồn nhiệt sẵn có, yêu cầu bảo trì và mức tiêu thụ năng lượng dài hạn thay vì chỉ dựa vào giá mua.
