Khí nén được sử dụng cho dụng cụ khí nén, hệ thống tự động hóa, van điều khiển, thiết bị đo lường và máy móc sản xuất trong nhiều ngành công nghiệp. Tuy nhiên, không khí trong khí quyển tự nhiên chứa hơi nước và lượng ẩm này không biến mất khi không khí được nén.
Khi khí nén nguội đi ở phía sau máy nén, hơi nước có thể ngưng tụ thành nước lỏng. Nếu độ ẩm không được kiểm soát, nó có thể góp phần gây ăn mòn, sự cố thiết bị, mất ổn định quy trình và tăng nhu cầu bảo trì.
Đây là lý do chính mà các hệ thống khí nén sử dụng máy sấy: giảm hàm lượng ẩm và duy trì điểm sương áp suất phù hợp với ứng dụng.

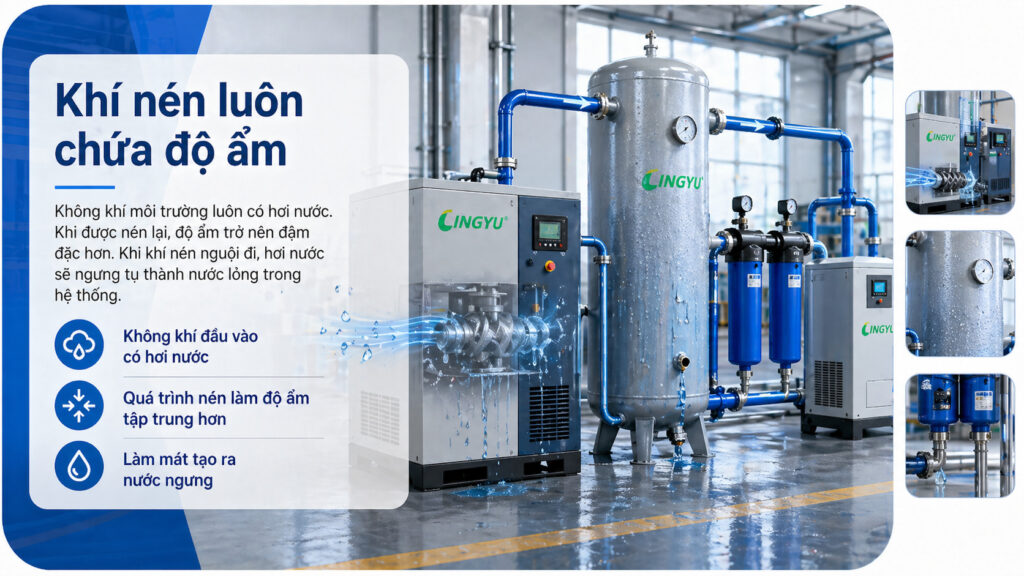

Khí nén tự nhiên chứa độ ẩm
Không khí trong khí quyển luôn chứa một lượng hơi nước nhất định.
Hàm lượng ẩm thực tế phụ thuộc vào các yếu tố như:
- Nhiệt độ môi trường
- Độ ẩm tương đối
- Môi trường vận hành
Khi máy nén khí hút không khí từ môi trường, nó cũng hút theo lượng hơi ẩm này. Trong quá trình nén, thể tích không khí giảm và áp suất tăng, đồng thời quá trình nén cũng làm nhiệt độ khí tăng lên.
Khi khí nén sau đó nguội đi trong bộ làm mát sau, bình chứa, hệ thống đường ống hoặc thiết bị phía sau, một phần hơi nước có thể đạt đến điểm sương và ngưng tụ thành nước lỏng.
Bộ làm mát sau và bộ tách ẩm có thể loại bỏ phần lớn nước lỏng đã ngưng tụ, nhưng không nhất thiết loại bỏ đủ lượng hơi nước còn lại để đáp ứng yêu cầu chất lượng khí phía sau.

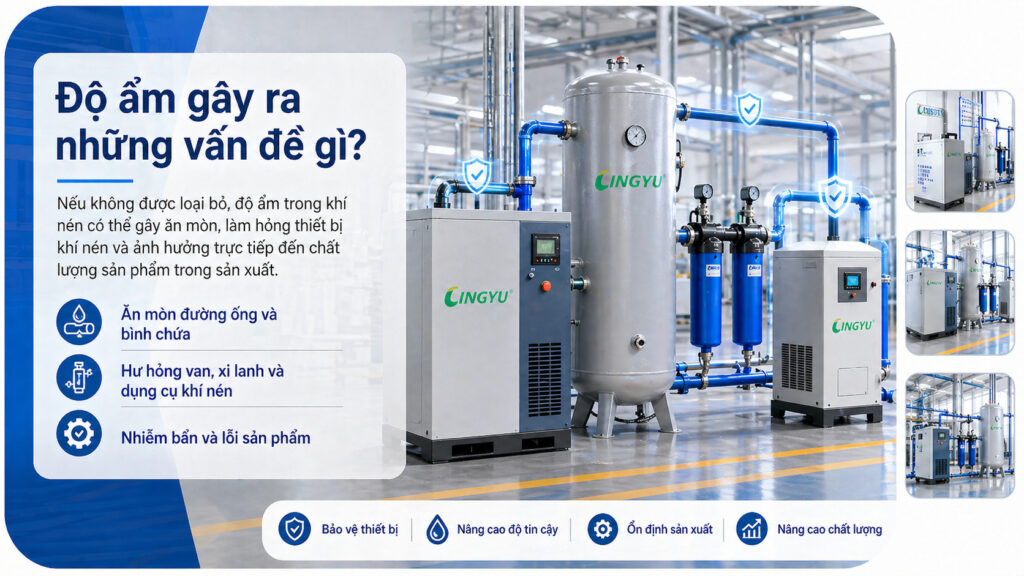

Điều gì xảy ra nếu độ ẩm không được kiểm soát?
Độ ẩm quá mức trong hệ thống khí nén có thể ảnh hưởng đến cả độ tin cậy của thiết bị và quy trình sản xuất.
Các hậu quả có thể bao gồm:
- Ăn mòn trong đường ống, bình chứa và các bộ phận
- Nước tích tụ trong thiết bị khí nén
- Sự cố van và bộ truyền động
- Giảm độ tin cậy của thiết bị đo lường và điều khiển
- Lỗi sản phẩm liên quan đến độ ẩm
- Đóng băng trong đường ống tiếp xúc với nhiệt độ đủ thấp
- Tăng nhu cầu bảo trì và thời gian ngừng máy
Mức độ nghiêm trọng phụ thuộc vào từng ứng dụng.
Một xưởng sản xuất thông thường, mạng lưới khí nén ngoài trời, hệ thống khí điều khiển và quy trình sản xuất điện tử nhạy cảm với độ ẩm có thể yêu cầu các mức độ khô khác nhau.

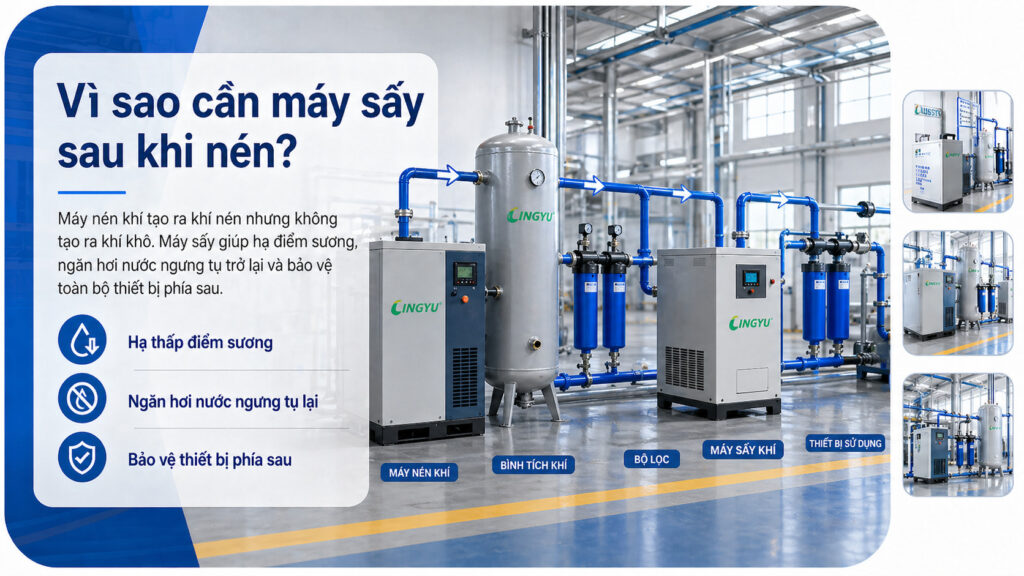

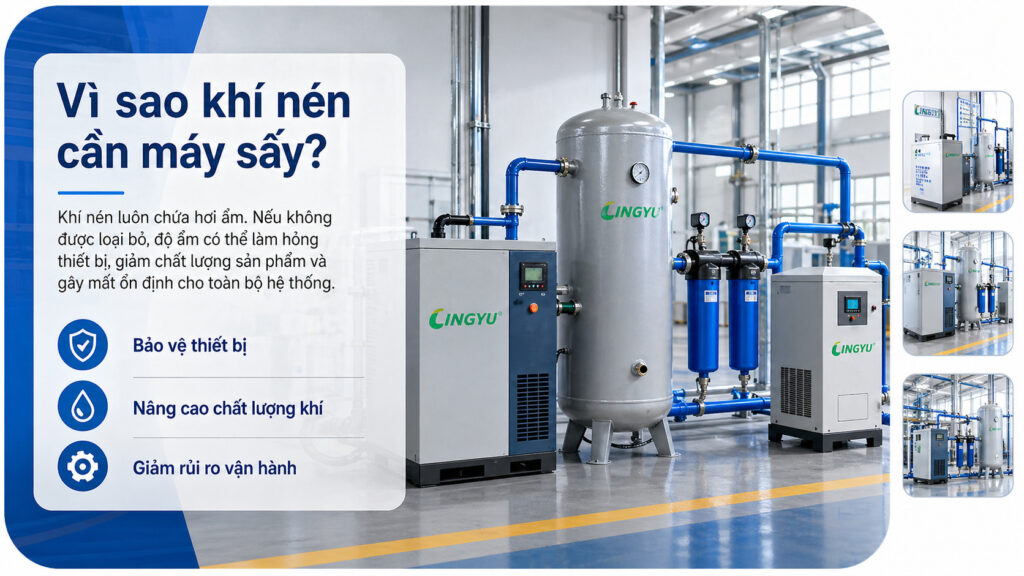

Tại sao cần máy sấy sau quá trình nén?
Chức năng chính của máy nén là tạo ra khí nén. Máy nén không đảm bảo rằng khí đầu ra sẽ đáp ứng điểm sương áp suất yêu cầu.
Bộ làm mát sau và bộ tách cơ học loại bỏ phần lớn nước lỏng được tạo ra khi khí nén nóng nguội đi. Tuy nhiên, hơi nước còn lại vẫn tồn tại trong dòng khí nén.
Máy sấy làm giảm lượng ẩm còn lại này bằng cách hạ điểm sương áp suất.
Điểm sương áp suất là một trong những thông số quan trọng nhất khi xác định khí nén cần khô đến mức nào. Điểm sương áp suất càng thấp thì khí nén có thể đạt nhiệt độ càng thấp trước khi xảy ra hiện tượng ngưng tụ bổ sung.
Điểm sương áp suất là gì?
Điểm sương áp suất là nhiệt độ tại đó hơi nước bắt đầu ngưng tụ khi khí nén vẫn duy trì ở áp suất vận hành.
Đây là một chỉ số quan trọng về độ khô của khí nén vì nó giúp xác định liệu độ ẩm sẽ duy trì ở dạng hơi hay ngưng tụ bên trong hệ thống phân phối.
Điểm sương áp suất yêu cầu phụ thuộc vào:
- Điều kiện nhiệt độ phía sau
- Độ nhạy của thiết bị
- Yêu cầu của quy trình
- Điều kiện môi trường
- Chất lượng khí yêu cầu
Lựa chọn điểm sương thấp nhất có thể không phải lúc nào cũng là giải pháp tốt nhất. Máy sấy cần cung cấp mức độ khô mà ứng dụng thực tế yêu cầu.

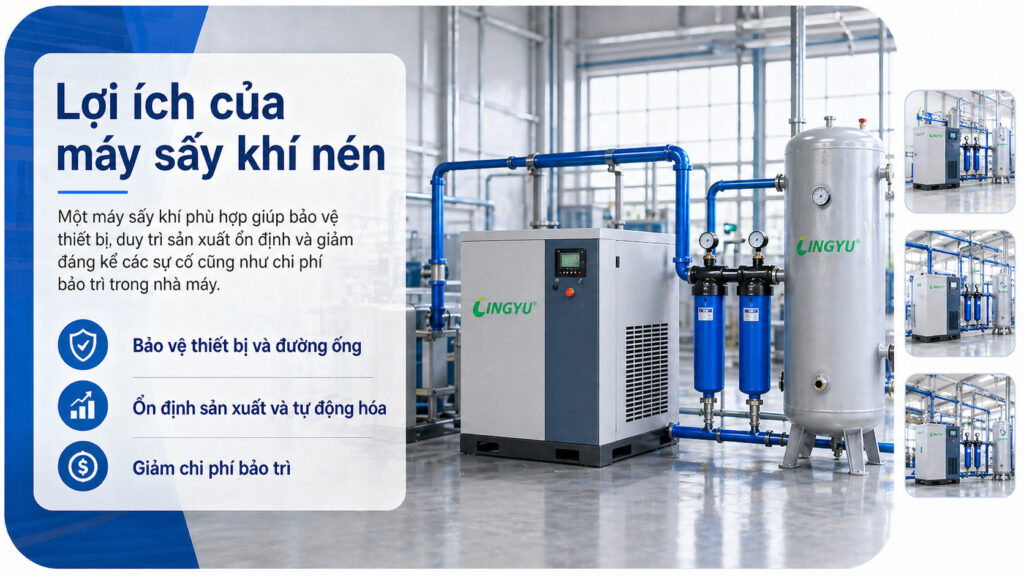

Những lợi ích chính của việc sấy khí nén
Kiểm soát độ ẩm đúng cách có thể giúp bảo vệ toàn bộ hệ thống khí nén.
Sấy khí nén có thể giúp:
- Giảm ăn mòn bên trong
- Nâng cao độ tin cậy của thiết bị khí nén
- Duy trì điều kiện quy trình ổn định
- Giảm nhu cầu bảo trì liên quan đến độ ẩm
- Bảo vệ các quy trình sản xuất nhạy cảm
Tuy nhiên, việc lựa chọn máy sấy luôn cần xem xét cách khí nén được sử dụng.

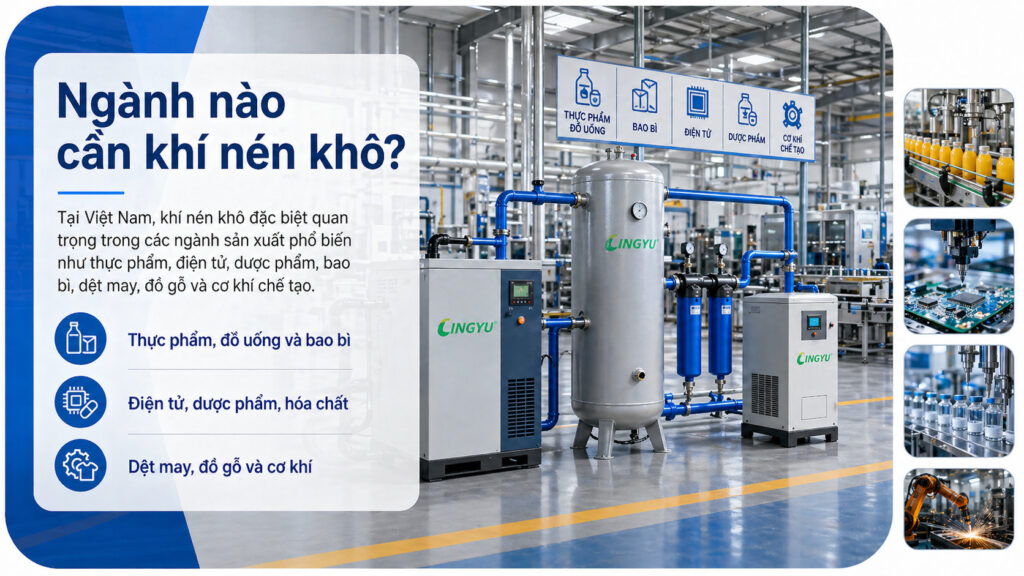

Các ứng dụng như khí tiếp xúc trực tiếp với sản phẩm, thiết bị đo lường, quy trình sơn, đường ống ngoài trời và dụng cụ khí nén thông thường có thể yêu cầu các mức chất lượng khí khác nhau.
Tại sao các ứng dụng khác nhau cần điểm sương khác nhau?
Không có một loại máy sấy hoặc một giá trị điểm sương áp suất duy nhất phù hợp với mọi ứng dụng công nghiệp.
Một số cơ sở chỉ cần loại bỏ độ ẩm ở mức vừa phải trong điều kiện trong nhà thông thường.
Các ứng dụng khác có thể yêu cầu điểm sương áp suất thấp hơn nhiều do:
- Nhiệt độ môi trường thấp
- Thiết bị đo lường nhạy cảm
- Quy trình sản xuất nhạy cảm với độ ẩm
- Yêu cầu sản xuất nghiêm ngặt
Đây là lý do việc lựa chọn máy sấy nên bắt đầu từ điểm sương áp suất yêu cầu thay vì chỉ chọn thiết bị có khả năng tạo ra khí khô nhất.
Máy sấy khí lạnh cho nhu cầu kiểm soát độ ẩm công nghiệp thông thường
Máy sấy khí lạnh loại bỏ độ ẩm bằng cách làm mát khí nén cho đến khi hơi nước ngưng tụ.
Trong các hệ thống sấy lạnh của Lingyu, khí nén đi qua các giai đoạn trao đổi nhiệt và làm lạnh. Hơi ẩm ngưng tụ được tách và xả, sau đó khí khô được gia nhiệt lại trước khi rời khỏi máy sấy.
Các cấu hình máy sấy khí lạnh của Lingyu cung cấp điểm sương áp suất khoảng 2–10°C trong các điều kiện vận hành được quy định.
Điều này làm cho phương pháp sấy lạnh phù hợp với nhiều ứng dụng công nghiệp yêu cầu kiểm soát độ ẩm đáng tin cậy nhưng không cần điểm sương áp suất âm cực thấp.
Để biết thêm thông tin về quá trình làm lạnh, hãy xem nguyên lý hoạt động của máy sấy khí lạnh.
Máy sấy khí hấp thụ cho điểm sương áp suất thấp hơn
Khi quy trình yêu cầu khí nén khô hơn đáng kể, máy sấy khí hấp thụ có thể phù hợp hơn.
Không giống máy sấy khí lạnh, máy sấy hấp thụ loại bỏ hơi nước còn lại thông qua quá trình hấp phụ.
Ví dụ, máy sấy tái sinh không gia nhiệt dòng HH của Lingyu sử dụng alumina hoạt tính kết hợp với rây phân tử hiệu suất cao và cung cấp điểm sương áp suất đầu ra ≤−40°C trong các điều kiện vận hành được quy định.
Hệ thống sấy hấp thụ thường được lựa chọn khi phương pháp sấy lạnh không thể đạt mức độ ẩm yêu cầu.

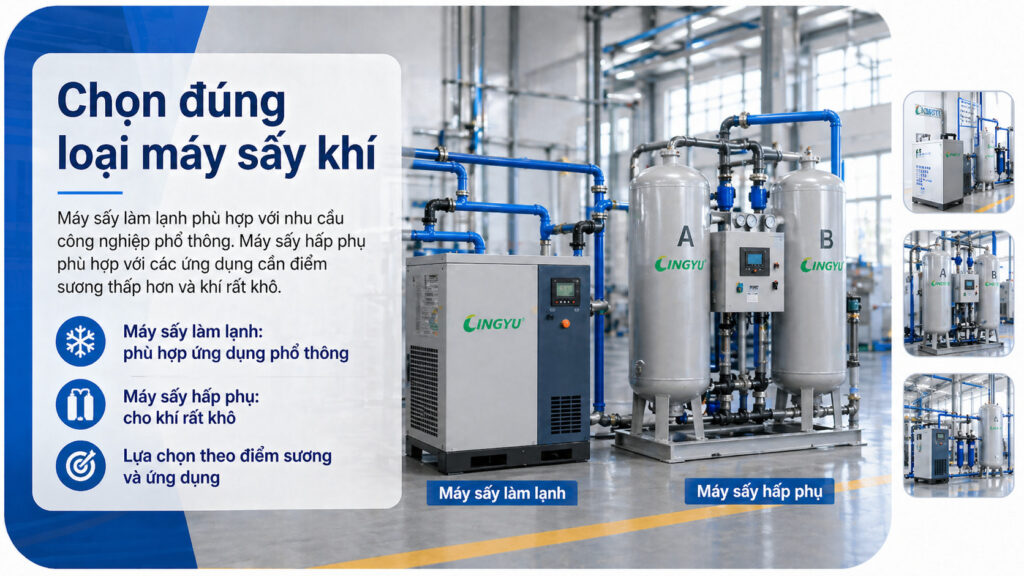

Máy sấy khí lạnh hay máy sấy hấp thụ: Cần loại nào?
Lựa chọn phù hợp chủ yếu phụ thuộc vào mức độ khô yêu cầu và điều kiện vận hành.
Máy sấy khí lạnh có thể phù hợp khi điểm sương áp suất khoảng 2–10°C đáp ứng yêu cầu của quy trình.
Khi cần điểm sương áp suất thấp hơn đáng kể, nên xem xét phương pháp sấy hấp thụ.
Các yếu tố lựa chọn khác bao gồm:
- Lưu lượng khí
- Áp suất đầu vào
- Nhiệt độ đầu vào
- Điều kiện môi trường
- Nhiệt độ thấp nhất phía sau
- Độ sụt áp
- Thời gian vận hành
- Mức tiêu thụ năng lượng
- Chất lượng khí yêu cầu
Để so sánh trực tiếp, hãy xem hướng dẫn so sánh máy sấy khí lạnh và máy sấy khí hấp thụ.

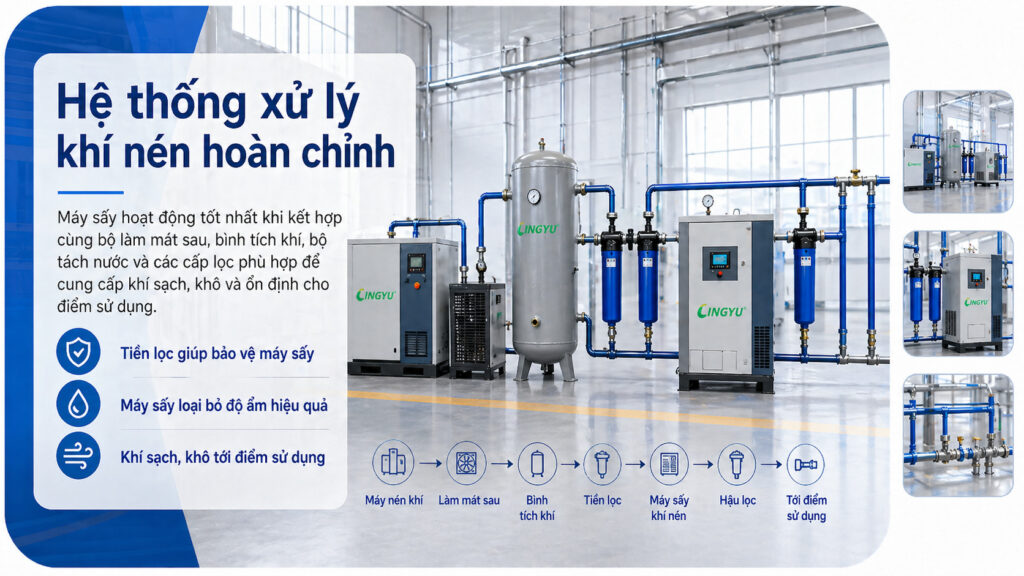

Máy sấy là một phần của hệ thống xử lý khí hoàn chỉnh
Không nên kỳ vọng máy sấy có thể loại bỏ mọi loại chất ô nhiễm trong khí nén.
Một hệ thống xử lý khí nén hoàn chỉnh có thể bao gồm:
- Làm mát
- Tách ẩm
- Lọc
- Sấy
- Xả nước tự động
Cấu hình chính xác phụ thuộc vào chất lượng khí yêu cầu và ứng dụng.
Quá trình lọc đặc biệt quan trọng khi sol khí dầu hoặc hạt bụi có thể ảnh hưởng đến thiết bị sấy phía sau.
Ví dụ, hệ thống sấy kết hợp của Lingyu sử dụng bộ lọc loại bỏ dầu trước giai đoạn hấp thụ và bộ lọc hạt phía sau.
Do đó, toàn bộ trình tự xử lý cần được thiết kế dựa trên:
- Loại máy nén
- Công nghệ máy sấy
- Mức độ nhiễm bẩn
- Yêu cầu tại điểm sử dụng
Mọi hệ thống khí nén có cần cùng một mức độ sấy không?
Không.
Mục đích của máy sấy không phải là làm cho khí nén khô đến mức tối đa về mặt kỹ thuật. Mục đích là duy trì điểm sương áp suất giúp độ ẩm không trở thành vấn đề trong điều kiện vận hành thực tế.
Nếu khí nén luôn duy trì ở nhiệt độ cao hơn điểm sương áp suất trong toàn bộ mạng lưới phân phối và quy trình chỉ có yêu cầu độ ẩm ở mức vừa phải, mức sấy trung bình có thể là đủ.
Nếu khí đi qua môi trường nhiệt độ thấp hoặc được sử dụng cho các quy trình nhạy cảm với độ ẩm, có thể cần điểm sương áp suất thấp hơn đáng kể.
Việc lựa chọn điểm sương thấp hơn mức cần thiết có thể làm tăng chi phí thiết bị và vận hành mà không mang lại thêm giá trị cho quy trình.
Cách lựa chọn máy sấy khí nén phù hợp
Máy sấy phù hợp cần được lựa chọn theo yêu cầu vận hành thực tế.
Điểm sương áp suất yêu cầu
Xác định mức độ ẩm mà quy trình phía sau yêu cầu.
Không nên chọn điểm sương thấp hơn chỉ vì thiết bị có khả năng cung cấp mức đó.
Lưu lượng khí
Máy sấy phải xử lý được nhu cầu khí nén thực tế.
Cần xem xét:
- Lưu lượng vận hành thông thường
- Nhu cầu cao điểm
- Khả năng mở rộng trong tương lai
- Nhu cầu tái sinh đối với máy sấy hấp thụ
Áp suất đầu vào
Hiệu suất của máy sấy phụ thuộc vào áp suất vận hành.
Việc lựa chọn thiết bị cần dựa trên áp suất đầu vào thực tế thay vì chỉ dựa vào công suất máy nén.
Nhiệt độ đầu vào
Nhiệt độ đầu vào cao hơn làm tăng tải ẩm đi vào máy sấy.
Nhiệt độ đầu vào thực tế cần được xem xét trong quá trình xác định công suất và lựa chọn thiết bị.
Điều kiện môi trường
Nhiệt độ môi trường và điều kiện lắp đặt có thể ảnh hưởng đến hiệu suất của máy sấy.
Điều này đặc biệt quan trọng đối với máy sấy khí lạnh sử dụng phương pháp làm mát bằng không khí.
Độ sụt áp
Cần đánh giá độ sụt áp vì tổn thất áp suất quá lớn có thể làm tăng nhu cầu năng lượng của máy nén.
Cần xem xét toàn bộ hệ thống, bao gồm:
- Máy sấy
- Bộ lọc
- Bộ tách
- Đường ống phân phối
Thời gian vận hành và mức tiêu thụ năng lượng
Hiệu suất năng lượng phụ thuộc vào:
- Công nghệ máy sấy
- Thời gian vận hành
- Đặc tính tải
- Độ sụt áp
- Phương pháp tái sinh
- Chiến lược điều khiển
Máy sấy phù hợp nhất không phải lúc nào cũng là thiết bị có giá mua ban đầu thấp nhất hoặc điểm sương thấp nhất có thể.
Giải pháp máy sấy khí nén của Lingyu
Lingyu cung cấp các giải pháp sấy khí nén bao gồm:
- Máy sấy khí lạnh
- Máy sấy khí hấp thụ
- Hệ thống sấy kết hợp
Các công nghệ hiện có được thiết kế cho những yêu cầu khác nhau về điểm sương áp suất, phạm vi lưu lượng khí, điều kiện vận hành và ứng dụng công nghiệp.
Người dùng đang so sánh các hệ thống hiện có có thể tham khảo dòng sản phẩm máy sấy khí nén của Lingyu.
Kết luận
Khí nén cần máy sấy vì độ ẩm trong không khí đi vào máy nén và sau đó có thể ngưng tụ khi khí nén nguội đi.
Độ ẩm không được kiểm soát có thể góp phần gây ăn mòn, sự cố thiết bị, quy trình không ổn định và các vấn đề sản xuất liên quan đến độ ẩm.
Máy sấy được lựa chọn phù hợp sẽ làm giảm điểm sương áp suất để khí nén duy trì đủ khô trong toàn bộ điều kiện vận hành dự kiến.
Máy sấy khí lạnh phù hợp với nhiều ứng dụng công nghiệp thông thường và trong các cấu hình của Lingyu thường cung cấp điểm sương áp suất khoảng 2–10°C.
Máy sấy khí hấp thụ được sử dụng khi cần điểm sương áp suất thấp hơn đáng kể, bao gồm các ứng dụng yêu cầu hiệu suất điểm sương ≤−40°C.
Mục tiêu không phải là tạo ra khí nén khô nhất có thể. Mục tiêu là lựa chọn công nghệ sấy phù hợp với quy trình, môi trường và yêu cầu chất lượng khí thực tế.
