Khí nén hỗ trợ nhiều chức năng trong các cơ sở hóa chất và hóa dầu, bao gồm vận hành van khí nén, thiết bị đo lường, vận chuyển, đóng gói và thiết bị sản xuất tự động. Tuy nhiên, khi khí nén chứa quá nhiều độ ẩm, nó có thể góp phần gây ăn mòn, hoạt động khí nén không ổn định và các vấn đề quy trình liên quan đến độ ẩm.
Máy sấy khí cho ngành hóa chất được hiểu phù hợp nhất là máy sấy khí nén được lựa chọn cho các ứng dụng xử lý hóa chất. Thay vì là một công nghệ sấy riêng biệt, thuật ngữ này thường đề cập đến hệ thống sấy lạnh, sấy hấp phụ hoặc sấy kết hợp được lựa chọn theo yêu cầu về điểm sương áp suất, chất lượng khí và điều kiện vận hành của nhà máy.
Máy sấy khí cho ngành hóa chất là gì?
Trong các ứng dụng khí nén, máy sấy khí cho ngành hóa chất loại bỏ hơi nước khỏi khí trước khi khí đến thiết bị và quy trình phía sau.
Không khí trong khí quyển tự nhiên chứa độ ẩm. Sau quá trình nén và làm mát tiếp theo, một phần độ ẩm này có thể ngưng tụ thành nước lỏng. Quá trình tách cơ học có thể loại bỏ nước đã ngưng tụ, nhưng một lượng hơi nước bổ sung vẫn có thể còn lại trong khí nén.
Máy sấy làm giảm lượng ẩm còn lại này bằng cách hạ điểm sương áp suất, giúp ngăn ngừa hiện tượng ngưng tụ khi khí nén di chuyển qua hệ thống của nhà máy.
Các hệ thống máy sấy Lingyu được đề cập ở đây được thiết kế cho khí nén/không khí không ăn mòn. Các ứng dụng liên quan đến khí ăn mòn hoặc môi chất hóa học đặc biệt cần được đánh giá kỹ thuật riêng để xác định thiết bị, vật liệu và điều kiện vận hành phù hợp.

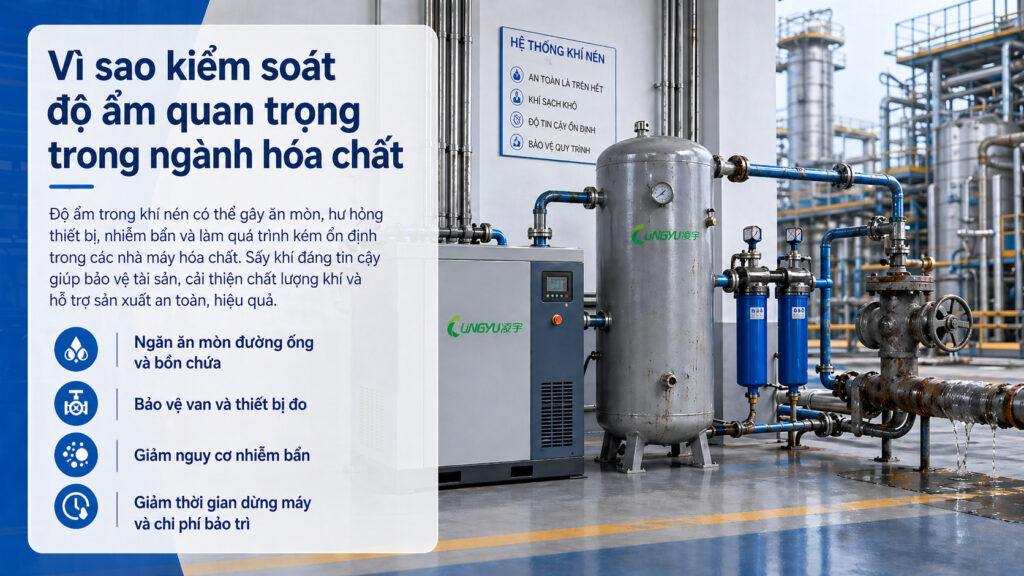

Tại sao kiểm soát độ ẩm lại quan trọng trong quá trình xử lý hóa chất?
Khí nén được sử dụng cho thiết bị đo lường, van, thiết bị khí nén và hỗ trợ sản xuất cần duy trì đủ khô trong điều kiện vận hành thực tế.
Độ ẩm quá mức có thể góp phần gây ăn mòn đường ống khí nén, cản trở hoạt động của van và bộ truyền động khí nén, ảnh hưởng đến độ tin cậy của thiết bị đo lường và tạo ra nước ngưng tại những khu vực của hệ thống tiếp xúc với nhiệt độ thấp hơn.
Do đó, đối với sản xuất hóa chất, mức độ khô yêu cầu cần được xác định theo quy trình cụ thể thay vì giả định rằng mọi ứng dụng đều cần điểm sương thấp nhất có thể.
Để tìm hiểu các yêu cầu xử lý khí theo ngành, hãy xem giải pháp cho ngành hóa chất và công nghiệp quy trình của Lingyu.

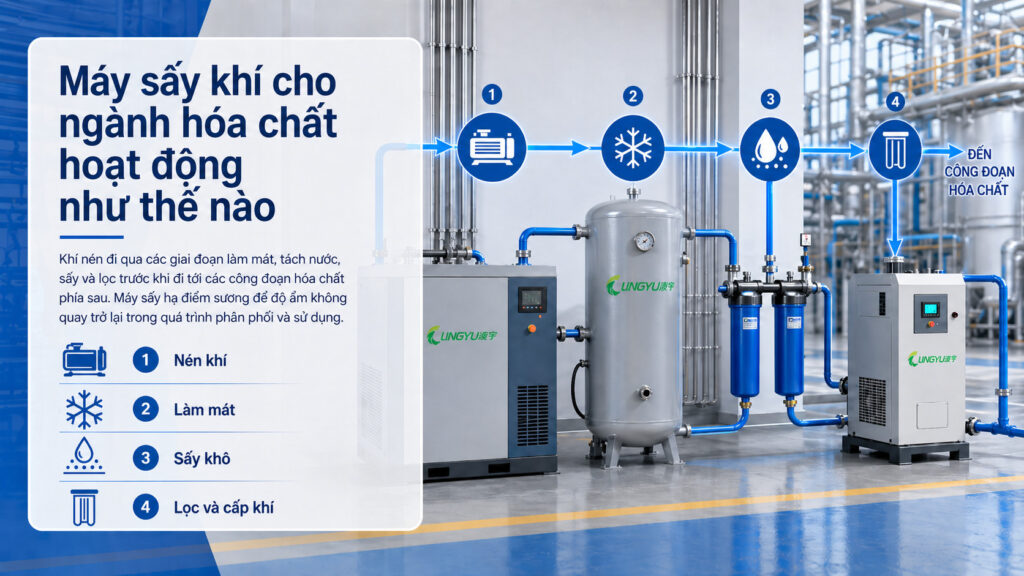

Máy sấy khí cho ngành hóa chất hoạt động như thế nào?
Nguyên lý sấy phụ thuộc vào công nghệ được lựa chọn.
Trong một hệ thống xử lý khí nén điển hình, khí nén được làm mát sau quá trình nén để một phần nước lỏng đã ngưng tụ có thể được tách ra. Phần khí còn lại sau đó đi qua máy sấy, tại đây lượng hơi nước bổ sung được loại bỏ để đạt điểm sương áp suất yêu cầu.
Bộ lọc và bộ tách cũng có thể được lắp đặt trước hoặc sau máy sấy để kiểm soát nước lỏng, sol khí dầu và hạt bụi.
Bản thân máy sấy chủ yếu nên được xem là thiết bị kiểm soát độ ẩm chứ không phải giải pháp hoàn chỉnh cho mọi loại chất ô nhiễm trong khí nén.

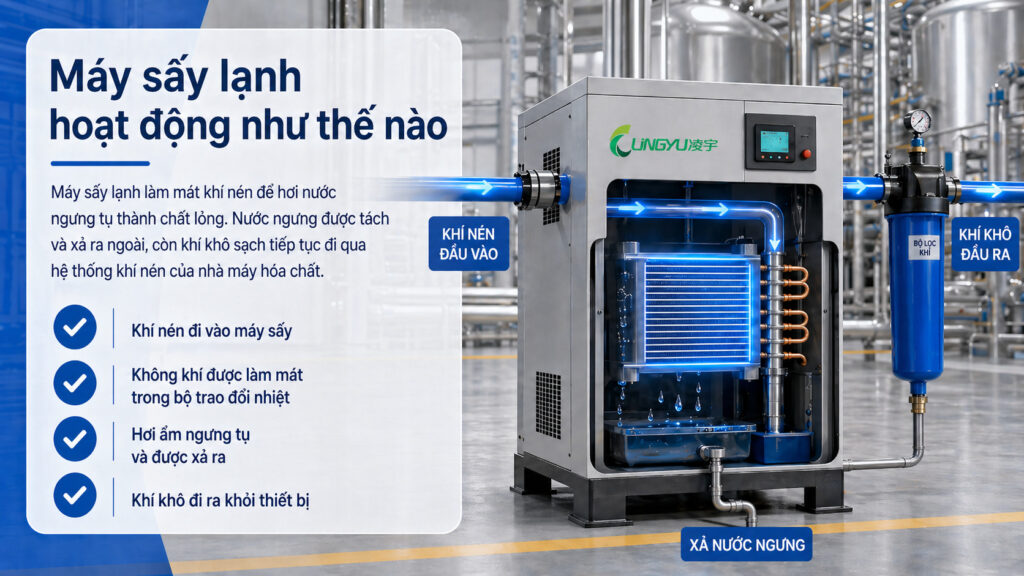

Máy sấy khí lạnh cho khí nén nhà máy hóa chất thông thường
Máy sấy khí lạnh loại bỏ độ ẩm bằng cách làm mát khí nén cho đến khi hơi nước ngưng tụ.
Nước ngưng được tách và xả, sau đó khí nén đã sấy được cung cấp xuống hệ thống phía sau.
Các hệ thống sấy lạnh của Lingyu có thể cung cấp điểm sương áp suất khoảng 2–10°C trong các điều kiện vận hành phù hợp.
Mức độ sấy này có thể phù hợp với các ứng dụng khí nén nhà máy thông thường khi nhiệt độ phía sau và yêu cầu quy trình không đòi hỏi điểm sương áp suất thấp hơn đáng kể.
Máy sấy khí lạnh được ứng dụng rộng rãi khi mức sấy vừa phải là đủ và hệ thống khí nén vận hành trong các điều kiện nhiệt độ và áp suất phù hợp.

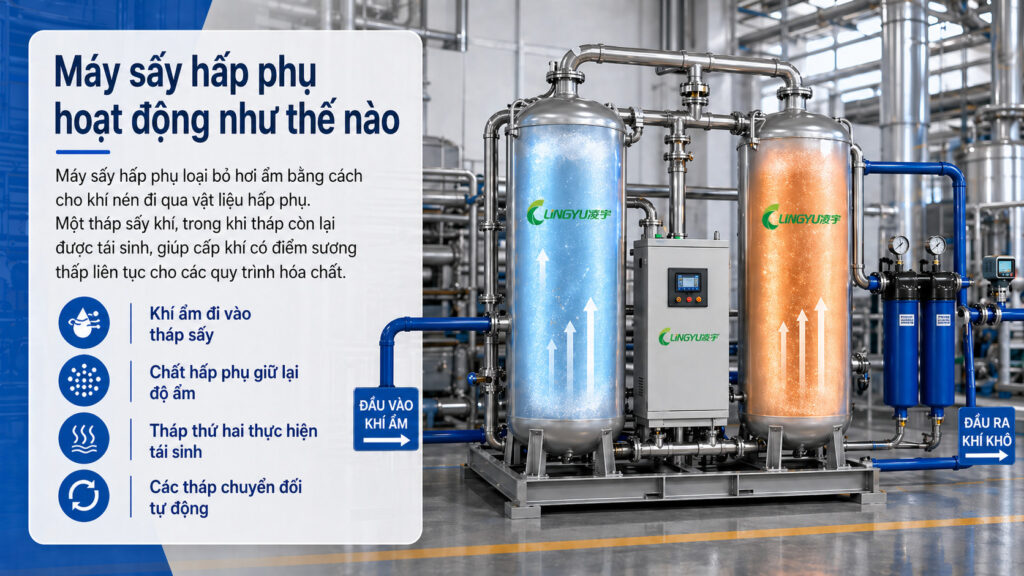

Máy sấy khí hấp thụ cho yêu cầu điểm sương thấp hơn
Khi thiết bị đo lường trong quy trình hóa chất hoặc các ứng dụng nhạy cảm với độ ẩm khác yêu cầu khí khô hơn đáng kể, máy sấy khí hấp thụ có thể phù hợp hơn.
Máy sấy hấp thụ sử dụng vật liệu hấp phụ để giữ lại hơi nước thay vì làm hơi nước ngưng tụ bằng hệ thống lạnh.
Cấu hình khí xả gia nhiệt dòng HH của Lingyu sử dụng Alumina hoạt tính + Rây phân tử hiệu suất cao và cung cấp điểm sương áp suất đầu ra ≤−40°C.
Các cấu hình máy sấy hấp phụ khác nhau có thể cung cấp các phạm vi điểm sương khác nhau. Ví dụ, dòng CH khí xả gia nhiệt hoạt động trong phạm vi điểm sương áp suất từ −50°C đến −20°C. Do đó, việc lựa chọn máy sấy cần dựa trên hiệu suất của từng dòng và cấu hình cụ thể thay vì áp dụng một giá trị điểm sương duy nhất cho mọi máy sấy hấp phụ.
Tái sinh không gia nhiệt, gia nhiệt và gia nhiệt bằng quạt thổi
Phương pháp tái sinh ảnh hưởng đến cả hoạt động của máy sấy và mức tiêu thụ năng lượng.
Tái sinh không gia nhiệt
Máy sấy tái sinh không gia nhiệt sử dụng một phần khí sản phẩm khô để tái sinh chất hút ẩm.
Trong quá trình tái sinh, khí nén khô đi qua tháp tái sinh ở áp suất riêng phần hơi nước thấp hơn, cho phép lượng ẩm đã hấp phụ trước đó giải hấp và rời khỏi hệ thống cùng với khí xả.
Cấu hình này có quá trình tái sinh tương đối đơn giản nhưng tiêu thụ một phần khí nén đã qua xử lý.
Tái sinh bằng khí xả gia nhiệt
Hệ thống tái sinh bằng khí xả gia nhiệt sử dụng nguồn nhiệt bên ngoài để cung cấp năng lượng nhiệt cần thiết cho quá trình giải hấp, đồng thời sử dụng khí sản phẩm khô làm khí mang trong quá trình tái sinh.
Thiết kế khí xả gia nhiệt dòng HH của Lingyu có mức tiêu thụ khí xả trung bình 4–8% và điểm sương áp suất đầu ra ≤−40°C.
Gia nhiệt giúp giảm lượng khí nén khô cần thiết cho quá trình tái sinh so với cấu hình không gia nhiệt.
Tái sinh gia nhiệt bằng quạt thổi
Hệ thống tái sinh gia nhiệt bằng quạt thổi sử dụng không khí môi trường được gia nhiệt như một phần của quá trình tái sinh, giúp giảm lượng khí nén cần thiết cho tái sinh.
Các cấu hình tiêu hao khí thấp có thể sử dụng không khí môi trường được gia nhiệt để giải hấp, đồng thời vẫn sử dụng một lượng giới hạn khí nén khô cho giai đoạn làm mát. Cấu hình không tiêu hao khí tiến xa hơn bằng cách loại bỏ việc tiêu thụ khí nén trong quá trình tái sinh.
Đối với cấu hình gia nhiệt bằng quạt thổi không tiêu hao khí HRB-Z, mức tiêu thụ khí tái sinh khoảng 0%. Tùy theo cấu hình, điểm sương áp suất đầu ra có thể là −20°C hoặc −40°C.
Đối với người dùng đang so sánh các công nghệ máy sấy chính, hãy xem so sánh máy sấy khí lạnh và máy sấy khí hấp thụ.

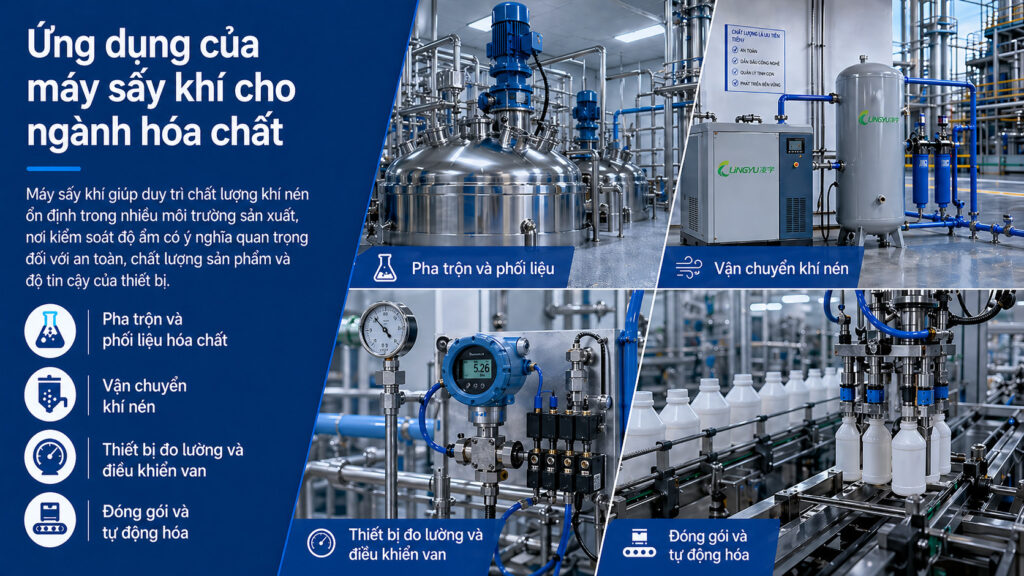

Khí nén khô được sử dụng ở đâu trong nhà máy hóa chất?
Trong các cơ sở hóa chất và hóa dầu, khí nén khô có thể được sử dụng cho:
- Van điều khiển khí nén
- Bộ truyền động
- Thiết bị đo lường
- Thiết bị tự động hóa
- Hệ thống đóng gói
- Vận chuyển bằng khí nén khi khí nén phù hợp với quy trình
Điểm sương và mức độ nhiễm bẩn yêu cầu có thể khác nhau đáng kể giữa các ứng dụng này.
Ví dụ, khí điều khiển tiếp xúc với nhiệt độ thấp có thể yêu cầu điểm sương áp suất thấp hơn so với khí nén nhà máy thông thường trong nhà.
Do đó, máy sấy cần được lựa chọn theo từng yêu cầu khí nén cụ thể thay vì chỉ dựa trên việc cơ sở thuộc ngành hóa chất.
Lợi ích của việc sấy khí nén đúng cách
Kiểm soát độ ẩm đúng cách có thể giúp bảo vệ đường ống và thiết bị khí nén, duy trì hoạt động ổn định của thiết bị đo lường, giảm nhu cầu bảo trì liên quan đến nước ngưng và hỗ trợ điều kiện quy trình ổn định hơn.
Tuy nhiên, máy sấy chủ yếu kiểm soát độ ẩm. Sol khí dầu và hạt bụi cần được loại bỏ bằng hệ thống lọc và tách phù hợp.
Do đó, để đạt một mức chất lượng khí nén xác định cần dựa vào toàn bộ hệ thống xử lý chứ không chỉ riêng máy sấy.
Cách lựa chọn máy sấy khí phù hợp cho ngành hóa chất
Việc lựa chọn cần bắt đầu từ điều kiện quy trình thực tế thay vì chỉ dựa trên loại máy sấy.
Các yếu tố quan trọng bao gồm:
- Điểm sương áp suất yêu cầu
- Lưu lượng khí thực tế
- Áp suất và nhiệt độ đầu vào
- Nhiệt độ thấp nhất phía sau
- Điều kiện môi trường
- Độ sụt áp
- Yêu cầu kiểm soát dầu và hạt bụi
- Mức tiêu thụ năng lượng tái sinh hoặc điện năng
- Yêu cầu bảo trì
- Khả năng tương thích của môi chất khí nén và môi trường lắp đặt
Máy sấy khí lạnh có thể đủ khi điểm sương áp suất 2–10°C đáp ứng yêu cầu của quy trình.
Khi cần điểm sương áp suất thấp hơn đáng kể, nên xem xét máy sấy hấp thụ.
Nhiệt độ thấp nhất mà khí nén sẽ gặp ở phía sau cũng rất quan trọng. Điểm sương áp suất được lựa chọn cần cung cấp khả năng bảo vệ phù hợp chống ngưng tụ trong điều kiện vận hành thực tế.
Để tìm hiểu quy trình lựa chọn kỹ thuật rộng hơn, hãy xem hướng dẫn lựa chọn máy sấy khí nén.
Khi nào hệ thống sấy kết hợp có thể hữu ích?
Một số hệ thống khí nén trong ngành hóa chất và hóa dầu có thể hưởng lợi từ việc kết hợp sấy lạnh và sấy hấp phụ.
Trong quy trình sấy kết hợp của Lingyu, giai đoạn sấy lạnh trước tiên loại bỏ một phần đáng kể độ ẩm. Sau đó, khí nén đã được sấy một phần đi qua bộ lọc loại bỏ dầu trước khi đi vào giai đoạn hấp phụ để sấy sâu hơn.
Giảm tải ẩm trước giai đoạn hấp phụ có thể làm giảm nhu cầu tái sinh của hệ thống hấp phụ và hỗ trợ vận hành hiệu quả ở điểm sương thấp.
Máy sấy kết hợp dòng DH cung cấp điểm sương áp suất đầu ra ≤−40°C và có thể sử dụng phương pháp tái sinh không gia nhiệt hoặc khí xả gia nhiệt.
Loại cấu hình này có thể được xem xét khi cần điểm sương áp suất thấp đồng thời yêu cầu khả năng loại bỏ độ ẩm sơ bộ hiệu quả.
Hệ thống lọc là một phần của hệ thống xử lý khí
Máy sấy cần hoạt động như một phần của chuỗi xử lý khí nén được thiết kế phù hợp.
Sol khí dầu, nước lỏng và hạt bụi có thể ảnh hưởng đến hiệu suất máy sấy và chất lượng khí phía sau. Do đó, hệ thống lọc cần được lựa chọn theo loại máy nén, công nghệ máy sấy và yêu cầu quy trình.
Trong hệ thống sấy kết hợp, bộ lọc loại bỏ dầu có thể được lắp đặt trước giai đoạn hấp phụ để bảo vệ chất hút ẩm khỏi nhiễm dầu.
Sau quá trình hấp phụ, bộ lọc hạt hiệu suất cao có thể loại bỏ bụi còn lại và các hạt chất hút ẩm trước khi khí nén đã qua xử lý đến thiết bị phía sau.
Do đó, toàn bộ trình tự xử lý cần được thiết kế theo mức độ ẩm, dầu và hạt bụi yêu cầu thay vì chỉ dựa vào máy sấy.
Bảo trì để đảm bảo vận hành đáng tin cậy
Yêu cầu bảo trì phụ thuộc vào công nghệ máy sấy.
Bảo trì máy sấy khí lạnh
Máy sấy khí lạnh cần chú ý đến:
- Xả nước ngưng
- Tình trạng bình ngưng
- Tình trạng dàn bay hơi
- Các bộ phận hệ thống lạnh
- Quạt và hệ thống làm mát
- Nhiệt độ vận hành
Khả năng xả nước ngưng hiệu quả và hiệu suất truyền nhiệt ổn định là điều cần thiết để duy trì hiệu suất sấy yêu cầu.
Bảo trì máy sấy hấp phụ
Máy sấy hấp phụ còn cần chú ý đến:
- Tình trạng chất hút ẩm
- Van chuyển đổi
- Hệ thống tái sinh
- Hoạt động của khí xả hoặc quạt thổi
- Trình tự chuyển đổi tháp
- Bộ lọc
- Hệ thống điều khiển
Việc thay chất hút ẩm cần dựa trên tình trạng nhiễm bẩn, suy giảm, giảm hiệu suất và yêu cầu bảo dưỡng áp dụng, thay vì chỉ vì chất hút ẩm trở nên bão hòa trong một chu kỳ hấp phụ bình thường.
Kết luận
Máy sấy khí cho ngành hóa chất không phải là một công nghệ sấy riêng biệt. Trong hầu hết các ứng dụng khí nén, thuật ngữ này đề cập đến máy sấy khí lạnh, máy sấy hấp thụ hoặc hệ thống sấy kết hợp được lựa chọn để đáp ứng yêu cầu kiểm soát độ ẩm của cơ sở hóa chất hoặc hóa dầu.
Phương pháp sấy lạnh có thể cung cấp điểm sương áp suất khoảng 2–10°C cho nhiều ứng dụng thông thường, trong khi các công nghệ hấp phụ được sử dụng khi cần điểm sương áp suất thấp hơn đáng kể.
Ví dụ, cấu hình khí xả gia nhiệt dòng HH có thể cung cấp điểm sương áp suất đầu ra ≤−40°C với mức tiêu thụ khí xả trung bình 4–8%. Các cấu hình gia nhiệt bằng quạt thổi cung cấp một phương pháp khác khi việc giảm tiêu thụ khí nén trong quá trình tái sinh là yếu tố quan trọng.
Hệ thống sấy kết hợp có thể tiếp tục giảm tải ẩm trước giai đoạn hấp phụ, đồng thời cung cấp khí nén có điểm sương thấp.
Giải pháp phù hợp phụ thuộc vào điểm sương áp suất yêu cầu, lưu lượng khí, nhiệt độ và áp suất đầu vào, yêu cầu lọc, chi phí vận hành, điều kiện lắp đặt và khả năng tương thích với môi chất khí nén thực tế.
Đối với các ứng dụng khí nén trong ngành hóa chất và hóa dầu, người dùng có thể tham khảo giải pháp hóa chất và công nghiệp quy trình của Lingyu hoặc trao đổi các điều kiện vận hành cụ thể với đội ngũ kỹ thuật.
