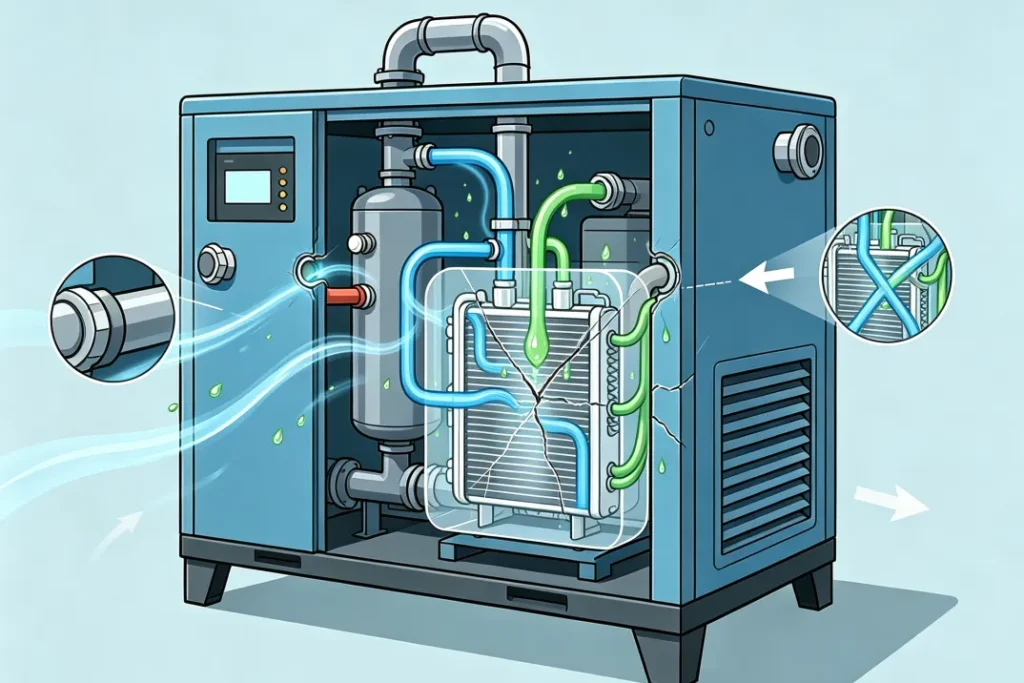

Dàn bay hơi là một trong những bộ phận trao đổi nhiệt quan trọng bên trong máy sấy khí tác nhân lạnh.
Nó truyền nhiệt giữa phía khí nén và mạch làm lạnh đồng thời giữ hai mạch lưu chất tách biệt với nhau.
Nếu dàn bay hơi xuất hiện rò rỉ, nhiệm vụ xử lý sự cố đầu tiên là xác định vấn đề thuộc loại:
Rò rỉ môi chất lạnh ra bên ngoài, trong đó môi chất lạnh thoát từ mạch làm lạnh ra môi trường xung quanh,
hoặc:
Rò rỉ bên trong dàn bay hơi, trong đó khí nén và môi chất lạnh thông với nhau qua bề mặt truyền nhiệt bên trong bị hư hỏng.
Hai dạng hư hỏng này yêu cầu các phương pháp chẩn đoán khác nhau.
Xác định chính xác loại rò rỉ có thể giúp tránh nạp môi chất lạnh lặp lại, tháo dỡ không cần thiết và kéo dài thời gian dừng thiết bị.
Lưu ý an toàn: Hệ thống làm lạnh vận hành dưới áp suất và có thể chứa môi chất lạnh chịu sự quản lý theo quy định. Việc thu hồi môi chất lạnh, thử áp, hút chân không, nạp môi chất, hàn brazing và sửa chữa mạch làm lạnh phải được thực hiện bởi nhân viên có chuyên môn, sử dụng thiết bị phù hợp và tuân thủ quy định địa phương cũng như hướng dẫn bảo trì của nhà sản xuất máy sấy.
Không bao giờ sử dụng oxy để thử áp và không bao giờ vượt quá áp suất thử hoặc áp suất thiết kế được phê duyệt của thiết bị.
1. Hiểu sự khác biệt giữa rò rỉ bên ngoài và bên trong dàn bay hơi
Trước khi kiểm tra, cần phân biệt hai tình trạng này.
| Loại rò rỉ | Điều gì xảy ra | Dấu hiệu điển hình |
|---|---|---|
| Rò rỉ bên ngoài | Môi chất lạnh thoát từ mạch làm lạnh ra khí quyển | Áp suất môi chất lạnh thấp, giảm công suất làm lạnh, có dấu vết dầu gần vị trí rò rỉ |
| Rò rỉ bên trong | Mạch khí nén thông với mạch làm lạnh qua bề mặt truyền nhiệt bị hư hỏng | Áp suất làm lạnh hoạt động bất thường hoặc tăng sau khi dừng máy khi phía khí nén vẫn còn áp suất |
Không nên coi riêng bất kỳ triệu chứng nào là bằng chứng kết luận cuối cùng.
Chỉ số áp suất cũng có thể bị ảnh hưởng bởi hệ thống điều khiển làm lạnh, điều kiện môi trường, sự cố máy nén lạnh, tắc nghẽn, lượng môi chất lạnh và các lỗi khác.
Do đó, chẩn đoán rò rỉ cần kết hợp:
- Kiểm tra trực quan
- Phân tích biến động áp suất
- Các phương pháp kiểm tra rò rỉ phù hợp
2. Cách kiểm tra rò rỉ môi chất lạnh ra bên ngoài
Rò rỉ bên ngoài cho phép môi chất lạnh thoát khỏi hệ thống làm lạnh kín.
Các vị trí rò rỉ có thể bao gồm:
- Ống đồng
- Mối hàn brazing
- Kết nối bảo dưỡng
- Đầu nối loe khi được sử dụng
- Ống công nghệ
- Van làm lạnh
- Các kết nối quanh máy nén lạnh, bình ngưng và dàn bay hơi
Bước 1: Kiểm tra trực quan
Ngắt nguồn điện của máy sấy theo quy trình khóa nguồn yêu cầu và kiểm tra các bộ phận làm lạnh có thể tiếp cận.
Tìm các dấu hiệu:
- Vết dầu
- Bụi bám dầu
- Ống bị hư hỏng
- Kết nối bị nứt hoặc chịu ứng suất
- Dấu hiệu các ống đồng cọ xát với nhau
- Phụ kiện bị lỏng hoặc hư hỏng
- Ăn mòn quanh các mối nối
Môi chất lạnh thoát khỏi mạch có thể mang theo một lượng nhỏ dầu lạnh.
Vì vậy, khu vực có dầu quanh mối nối hoặc ống có thể là một dấu hiệu hữu ích.
Tuy nhiên:
Vết dầu cho thấy vị trí cần được kiểm tra thêm — bản thân nó không xác nhận chắc chắn đang có rò rỉ môi chất lạnh.
Đặc biệt chú ý đến các ống làm lạnh nhỏ và những khu vực chịu rung động hoặc tiếp xúc với các bộ phận lân cận.
3. Sử dụng phương pháp phát hiện rò rỉ môi chất lạnh phù hợp
Nếu kiểm tra trực quan không xác định được nguồn rò rỉ, có thể cần tiến hành thử kín mạch làm lạnh.
Lượng môi chất lạnh còn lại phải được xử lý bằng quy trình thu hồi môi chất lạnh được phê duyệt. Không được đơn giản xả trực tiếp ra khí quyển.
Sau khi mạch làm lạnh đã được chuẩn bị đúng cách, kỹ thuật viên có chuyên môn có thể sử dụng nitơ khô hoặc loại khí thử trơ khác được nhà sản xuất phê duyệt.
Không sử dụng oxy
Không bao giờ nén áp mạch làm lạnh bằng oxy.
Oxy tiếp xúc với dầu lạnh và các vật liệu khác dưới áp suất có thể tạo ra nguy cơ cháy hoặc nổ nghiêm trọng.
Tuân thủ áp suất thử được nhà sản xuất phê duyệt
Không có một giá trị áp suất duy nhất như 0,2 MPa, 0,5 MPa hoặc bất kỳ giá trị cố định nào khác có thể tự động áp dụng cho mọi máy sấy khí tác nhân lạnh.
Áp suất cho phép phụ thuộc vào:
- Thiết kế mạch làm lạnh
- Định mức phía áp suất cao và áp suất thấp
- Kết cấu bộ trao đổi nhiệt
- Loại môi chất lạnh
- Các bộ phận được lắp trong mạch
- Thông số bảo trì của nhà sản xuất
Luôn duy trì trong giới hạn áp suất thử được phê duyệt cho máy sấy cụ thể.
4. Xác nhận rò rỉ bên ngoài bằng dung dịch tạo bọt hoặc thiết bị dò điện tử
Sau khi mạch làm lạnh được nén áp an toàn bằng khí thử phù hợp, có thể kiểm tra các kết nối bên ngoài nghi ngờ.
Có thể bôi dung dịch phát hiện rò rỉ thích hợp lên:
- Mối hàn brazing
- Kết nối loe
- Phụ kiện làm lạnh có ren
- Kết nối van
- Cổng bảo dưỡng
- Các mối nối ống có thể tiếp cận
Hiện tượng bong bóng hình thành liên tục có thể cho thấy khí đang thoát ra.
Thiết bị dò rò rỉ môi chất lạnh điện tử cũng có thể được sử dụng khi hệ thống chứa khí đánh dấu hoặc môi chất lạnh phù hợp theo quy trình bảo trì áp dụng.
Đối với máy sấy cỡ lớn, kết hợp kiểm tra trực quan, dò điện tử và xác nhận bằng bọt có thể giúp xác định vị trí rò rỉ nhanh hơn và đáng tin cậy hơn.
5. Cách nhận biết khả năng rò rỉ bên trong dàn bay hơi
Rò rỉ bên trong khác ở chỗ môi chất lạnh không nhất thiết thoát ra bên ngoài máy sấy.
Thay vào đó, xuất hiện một điểm thủng giữa đường khí nén và đường môi chất lạnh bên trong dàn bay hơi.
Do phía khí nén thường vận hành ở áp suất cao hơn đáng kể so với một số phần của mạch làm lạnh, khí nén có thể đi vào phía môi chất lạnh khi tồn tại điểm rò rỉ bên trong.
Các triệu chứng có thể bao gồm:
- Áp suất làm lạnh bất thường
- Áp suất môi chất lạnh tăng bất ngờ sau khi dừng máy
- Bảo vệ áp suất cao kích hoạt lặp lại
- Áp suất làm lạnh tăng khi phía khí nén được nén áp
- Khó duy trì điều kiện vận hành làm lạnh bình thường
Những triệu chứng này cho thấy cần điều tra thêm nhưng không tự động chứng minh dàn bay hơi bị hư hỏng.
Ví dụ, áp suất làm lạnh bất thường cũng có thể do:
- Sự cố bình ngưng
- Vấn đề dòng khí làm mát
- Vấn đề nước làm mát
- Vấn đề nạp môi chất lạnh
- Lỗi điều khiển làm lạnh
Nếu triệu chứng chính là áp suất môi chất lạnh bất thường thay vì rò rỉ đã được xác nhận, xem nguyên nhân khiến áp suất thấp của môi chất lạnh trong máy sấy khí tác nhân lạnh quá cao.
6. Phương pháp 1: Cô lập và thử áp dàn bay hơi
Một phương pháp chẩn đoán trực tiếp là cô lập dàn bay hơi để có thể đánh giá hai phía một cách độc lập.
Quy trình này chỉ nên được thực hiện bởi kỹ thuật viên làm lạnh có chuyên môn vì có thể yêu cầu mở mạch làm lạnh.
Nguyên tắc chẩn đoán chung là:
Cô lập → Nén áp an toàn → Ổn định → Theo dõi → Xác nhận
Kỹ thuật viên cô lập các đường liên quan của dàn bay hơi theo thiết kế thiết bị và áp dụng môi chất thử cũng như áp suất được phê duyệt.
Sau đó theo dõi áp suất sau khi hệ thống ổn định.
Thay đổi áp suất có thể cho thấy rò rỉ, nhưng cũng phải xem xét thay đổi nhiệt độ vì áp suất khí thay đổi theo nhiệt độ.
Vì lý do này, không nên diễn giải phép thử giữ áp nếu chưa dành đủ thời gian ổn định và chưa tính đến nhiệt độ môi trường.
7. Phương pháp 2: Kiểm tra xem khí nén có đi vào mạch làm lạnh hay không
Một nguyên tắc chẩn đoán hữu ích khác là xác định liệu việc nén áp phía khí nén có làm xuất hiện áp suất ở phía làm lạnh đã được cô lập hay không.
Kỹ thuật viên có chuyên môn có thể sử dụng quy trình chung sau:
- Dừng máy và cách ly điện máy sấy khí tác nhân lạnh.
- Thu hồi môi chất lạnh đúng cách khi cần mở hoặc cô lập mạch làm lạnh.
- Chuẩn bị phía làm lạnh theo quy trình bảo trì của nhà sản xuất.
- Cô lập phía này khỏi các nguồn áp suất khác nếu thiết kế máy sấy cho phép.
- Nén áp phía khí nén trong phạm vi vận hành được phê duyệt của máy sấy.
- Quan sát phía làm lạnh đã cô lập để phát hiện mức tăng áp suất không giải thích được.
Nếu áp suất phía làm lạnh tăng trực tiếp do nén áp đường khí nén, điều đó cho thấy mạnh mẽ rằng hai mạch đang thông với nhau.
Phát hiện này có thể hỗ trợ chẩn đoán rò rỉ bên trong bộ trao đổi nhiệt.
Tuy nhiên, quy trình cô lập chính xác phụ thuộc vào mạch làm lạnh của máy sấy.
Không nên giả định rằng dàn bay hơi là đường thông duy nhất có thể xảy ra trong mọi thiết kế máy sấy khí tác nhân lạnh.
8. Vì sao cân bằng áp suất là một dấu hiệu quan trọng?
Trong quá trình vận hành bình thường, mạch khí nén và mạch môi chất lạnh được tách biệt.
Giữa chúng có sự truyền nhiệt nhưng không có sự thông trực tiếp của lưu chất.
Một điểm thủng bên trong sẽ làm thay đổi trạng thái này.
Nếu:
Áp suất phía khí nén tăng → Áp suất phía làm lạnh cũng tăng
khi mạch làm lạnh đã được cô lập chính xác khỏi các nguồn áp suất khác có thể xảy ra, phản ứng áp suất cho thấy khí có thể đang đi qua lớp ngăn truyền nhiệt.
Đây là bằng chứng chẩn đoán mạnh hơn nhiều so với việc chỉ quan sát một chỉ số bất thường trên đồng hồ áp suất làm lạnh trong quá trình vận hành bình thường.
9. Không nhầm lẫn rò rỉ bên trong với các sự cố làm lạnh khác
Trước khi kết luận dàn bay hơi bị hư hỏng, cần loại trừ các nguyên nhân khác gây áp suất làm lạnh bất thường.
Tùy theo thiết kế máy sấy, kỹ thuật viên có thể cần kiểm tra:
- Tình trạng bình ngưng
- Dòng khí làm mát
- Điều kiện nước làm mát
- Hoạt động của máy nén lạnh
- Lượng môi chất lạnh
- Thiết bị tiết lưu
- Bộ điều khiển áp suất
- Bộ điều khiển nhiệt độ
- Bộ điều khiển bypass
- Tắc nghẽn đường ống làm lạnh
Điều này đặc biệt quan trọng khi triệu chứng duy nhất là cảnh báo áp suất cao hoặc thấp.
Thay dàn bay hơi mà không xác nhận có sự thông bên trong giữa mạch khí nén và mạch môi chất lạnh có thể dẫn đến chi phí sửa chữa không cần thiết.
10. Ngăn ngừa sự cố dàn bay hơi bằng cách kiểm soát điều kiện vận hành
Không phải mọi hư hỏng dàn bay hơi đều có thể phòng tránh, nhưng vận hành đúng cách có thể giảm ứng suất nhiệt, áp suất và nhiễm bẩn không cần thiết.
Duy trì máy sấy trong điều kiện định mức
Vận hành máy sấy trong giới hạn do nhà sản xuất quy định đối với:
- Lưu lượng khí nén
- Áp suất đầu vào
- Nhiệt độ đầu vào
- Nhiệt độ môi trường
- Nhiệt độ nước làm mát khi áp dụng
Máy sấy bị quá tải có thể xuất hiện hiệu suất điểm sương kém và điều kiện vận hành làm lạnh bất thường.
Duy trì khả năng tách nước ngưng hiệu quả
Máy sấy khí tác nhân lạnh làm mát khí nén để hơi nước ngưng tụ và có thể được tách khỏi dòng khí.
Do đó, bộ tách nước ngưng và bộ xả nước phải hoạt động chính xác.
Bộ xả bị tắc hoặc hoạt động không đúng có thể ảnh hưởng đến hiệu suất máy sấy và cần được đưa vào bảo trì định kỳ.
Để hiểu rộng hơn về quá trình làm lạnh và loại bỏ độ ẩm, xem máy sấy khí tác nhân lạnh hoạt động như thế nào.
Duy trì khả năng thải nhiệt của bình ngưng
Đối với máy sấy làm mát bằng gió, giữ bề mặt bình ngưng và đường dòng khí làm mát sạch và không bị cản trở.
Đối với máy sấy làm mát bằng nước, xác minh điều kiện nước làm mát phù hợp và bảo trì bình ngưng theo hướng dẫn của nhà sản xuất.
Khả năng thải nhiệt của bình ngưng kém có thể làm tăng áp suất hệ thống làm lạnh và tạo ra các triệu chứng bị chẩn đoán nhầm là vấn đề dàn bay hơi.
Kiểm tra ống và các kết nối
Trong quá trình bảo trì định kỳ, kiểm tra các bộ phận có thể tiếp cận:
- Ống làm lạnh
- Mối hàn brazing
- Kết nối bảo dưỡng
- Điểm lắp cố định
- Các khu vực nơi ống có thể cọ xát với bộ phận khác
Cần khắc phục hiện tượng tiếp xúc do rung động trước khi chuyển động lặp lại làm hỏng đường ống.
Để tham khảo hướng dẫn bảo trì tổng thể, xem hướng dẫn bảo trì máy sấy khí nén tác nhân lạnh.
11. Cần làm gì sau khi xác nhận có rò rỉ?
Chiến lược sửa chữa phụ thuộc vào vị trí rò rỉ.
Rò rỉ bên ngoài
Nếu xác nhận có rò rỉ bên ngoài tại mối nối hoặc bộ phận làm lạnh có thể bảo dưỡng, kỹ thuật viên có chuyên môn cần thực hiện theo trình tự:
Xác định vị trí → Sửa chữa → Thử áp → Hút chân không → Nạp môi chất → Chạy thử
Loại và lượng môi chất lạnh chính xác phải tuân theo nhãn thông số máy sấy và quy định của nhà sản xuất.
Không nạp thêm môi chất lạnh lặp lại khi chưa sửa điểm rò rỉ trước.
Rò rỉ bên trong dàn bay hơi
Nếu xác nhận có điểm thủng bên trong giữa mạch khí nén và mạch làm lạnh, dàn bay hơi hoặc cụm trao đổi nhiệt nói chung sẽ cần được sửa chữa hoặc thay thế theo phương án được nhà sản xuất phê duyệt.
Chỉ nạp lại môi chất lạnh sẽ không giải quyết được vấn đề gốc rễ.
Sau khi thay thế hoặc sửa chữa, toàn bộ máy sấy cần được chạy thử lại và kiểm tra:
- Rò rỉ môi chất lạnh
- Áp suất làm lạnh bình thường
- Nhiệt độ vận hành ổn định
- Xả nước ngưng chính xác
- Điểm sương áp suất yêu cầu
- Chức năng bảo vệ áp suất cao và thấp bình thường
Kết luận: Chẩn đoán chính xác trước khi sửa chữa
Chẩn đoán rò rỉ dàn bay hơi của máy sấy khí tác nhân lạnh bắt đầu bằng việc xác định vấn đề là rò rỉ bên ngoài hay bên trong.
Đối với rò rỉ bên ngoài, sử dụng:
Kiểm tra trực quan → Thử áp được phê duyệt → Xác định vị trí rò rỉ
Dấu vết dầu có thể giúp xác định các khu vực đáng nghi, trong khi dung dịch tạo bọt và thiết bị dò rò rỉ điện tử phù hợp có thể xác nhận rò rỉ đang hoạt động.
Đối với trường hợp nghi ngờ rò rỉ bên trong dàn bay hơi, câu hỏi quan trọng nhất là liệu mạch khí nén và mạch làm lạnh có phát sinh sự thông trực tiếp hay không.
Logic chẩn đoán là:
Cô lập các mạch → Nén áp an toàn → Theo dõi phía đối diện → Xác nhận sự thông nhau
Không dựa vào một triệu chứng đồng hồ áp suất duy nhất và không liên tục nạp thêm môi chất lạnh trước khi xác định nguồn gây ra vấn đề.
Quan trọng nhất, việc thu hồi môi chất lạnh, thử áp, hàn brazing, hút chân không và nạp môi chất phải được thực hiện bởi nhân viên làm lạnh có chuyên môn theo quy trình bảo trì của máy sấy cụ thể.
Chẩn đoán chính xác trước. Sửa chữa sau.
Cách tiếp cận này giúp giảm việc thay thế bộ phận không cần thiết, tránh thất thoát môi chất lạnh lặp lại và giúp máy sấy khí tác nhân lạnh trở lại vận hành ổn định nhanh nhất có thể.
Nếu không thể xác định nguồn rò rỉ một cách an toàn hoặc nghi ngờ dàn bay hơi bị hư hỏng bên trong, hãy liên hệ Lingyu để được hỗ trợ kỹ thuật.
