Áp suất phía thấp của môi chất lạnh trong máy sấy khí tác nhân lạnh cao bất thường có thể do các vấn đề trong mạch làm lạnh, hỏng hóc bộ phận, tải nhiệt quá lớn, khả năng làm mát của bình ngưng không đủ hoặc điều chỉnh hệ thống không chính xác.
Vì áp suất hút thay đổi theo nhiệt độ bay hơi, tải làm lạnh, loại môi chất lạnh và điều kiện vận hành, kỹ thuật viên không nên chẩn đoán vấn đề chỉ dựa vào một chỉ số áp suất. Nhiệt độ khí đầu vào, nhiệt độ môi trường, tình trạng bình ngưng, hiệu suất máy nén, lượng nạp môi chất lạnh và hoạt động của van cần được đánh giá cùng nhau.
Nếu chưa quen với quy trình làm lạnh cơ bản, trước tiên hãy xem lại nguyên lý hoạt động của máy sấy khí tác nhân lạnh.

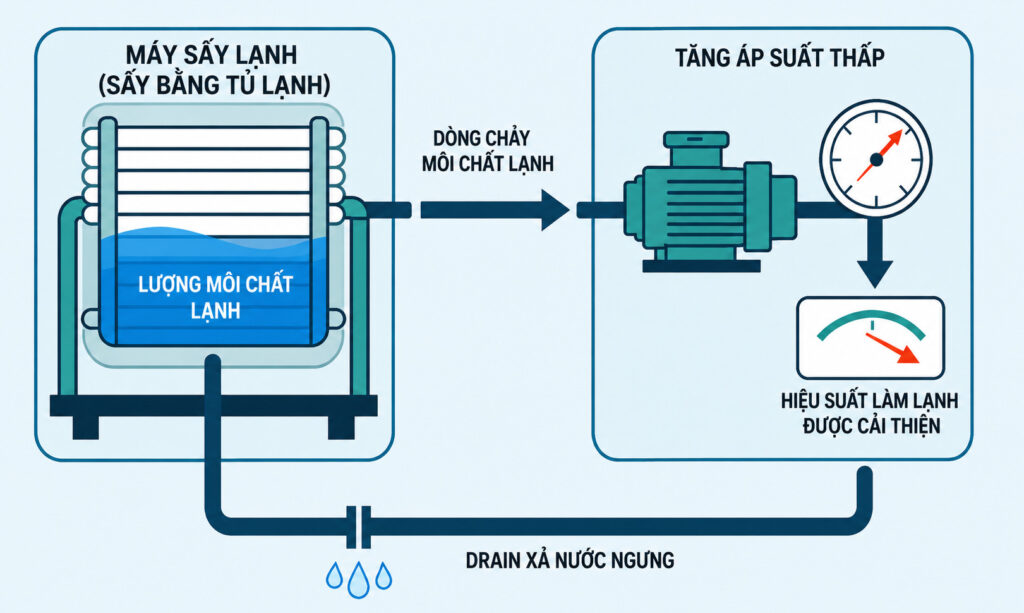

Các nguyên nhân liên quan đến hệ thống làm lạnh
Lượng môi chất lạnh không chính xác hoặc quá mức
Lượng môi chất lạnh không chính xác có thể làm mất cân bằng giữa dàn bay hơi và bình ngưng.
Khi nạp quá nhiều môi chất lạnh, điều kiện vận hành của hệ thống có thể lệch khỏi điểm thiết kế dự kiến. Tùy theo thiết kế máy sấy, tải và loại môi chất lạnh, việc nạp quá mức có thể góp phần gây áp suất vận hành bất thường, hiệu suất làm lạnh không ổn định, hiệu quả làm mát giảm và khả năng loại bỏ độ ẩm kém hơn.
Do đó, lượng môi chất lạnh cần được kiểm tra theo thông số kỹ thuật và yêu cầu bảo dưỡng của model máy sấy thực tế thay vì chỉ đánh giá dựa trên áp suất hút.
Không khí hoặc khí không ngưng tụ trong mạch làm lạnh
Nếu hệ thống làm lạnh không được hút chân không đúng cách trong quá trình lắp đặt hoặc bảo dưỡng, không khí hoặc các khí không ngưng tụ khác có thể vẫn còn bên trong mạch.
Các khí này cản trở quá trình truyền nhiệt và tuần hoàn môi chất lạnh bình thường. Kết quả là hệ thống làm lạnh có thể xuất hiện quan hệ áp suất bất thường và hiệu quả làm mát giảm.
Khi nghi ngờ có nhiễm bẩn, cần kiểm tra đúng cách mạch làm lạnh thay vì liên tục bổ sung hoặc xả bớt môi chất lạnh chỉ dựa trên chỉ số đồng hồ.
Hỏng hóc các bộ phận làm lạnh chính
Van tiết lưu nhiệt bị trục trặc
Van tiết lưu nhiệt kiểm soát lưu lượng môi chất lạnh đi vào dàn bay hơi.
Trong mạch làm lạnh của dòng AH, van tiết lưu nhiệt hoạt động cùng với dàn bay hơi môi chất lạnh, van bypass khí nóng, máy nén lạnh, đồng hồ áp suất thấp, công tắc áp suất thấp và các bộ phận làm lạnh khác.
Cấp môi chất lạnh quá mức
Nếu van tiết lưu cấp quá nhiều môi chất lạnh do điều chỉnh không chính xác hoặc bộ phận bị trục trặc, lượng môi chất lạnh quá mức có thể đi vào dàn bay hơi.
Điều này có thể làm tăng áp suất bay hơi và góp phần khiến áp suất hút cao hơn bình thường.
Hoạt động của van bị hạn chế hoặc không ổn định
Nhiễm bẩn, hình thành băng hoặc các vấn đề cơ học có thể cản trở hoạt động của van tiết lưu.
Tình trạng tắc nghẽn thường làm giảm lưu lượng môi chất lạnh, trong khi hoạt động không ổn định hoặc gián đoạn của van có thể gây dao động áp suất. Do đó, van tiết lưu cần được đánh giá cùng với nhiệt độ dàn bay hơi, độ quá nhiệt và hiệu suất làm lạnh tổng thể thay vì chỉ dựa vào áp suất hút.
Hiệu suất máy nén suy giảm
Máy nén hút hơi môi chất lạnh áp suất thấp từ dàn bay hơi và nén lên phía áp suất cao của mạch làm lạnh.
Khi các bộ phận bên trong máy nén bị mòn hoặc hư hỏng, hiệu suất bơm giảm. Khi đó, máy nén có thể không duy trì được chênh lệch áp suất yêu cầu giữa phía hút và phía xả.
Một dạng chẩn đoán điển hình bao gồm:
- Áp suất hút cao hơn dự kiến
- Áp suất xả thấp hơn dự kiến
- Chênh lệch áp suất giảm
- Hiệu suất làm mát kém
- Điểm sương áp suất tăng
Trong trường hợp nghiêm trọng, áp suất phía cao và phía thấp có thể dần tiến gần nhau.
Do đó, áp suất hút cao kết hợp với chênh lệch áp suất qua máy nén nhỏ bất thường cho thấy khả năng bơm của máy nén suy giảm rõ hơn so với việc chỉ dựa vào lượng môi chất lạnh.
Tải dàn bay hơi quá lớn hoặc truyền nhiệt kém
Dàn bay hơi làm mát khí nén để độ ẩm có thể ngưng tụ và được tách ra.
Trong quá trình của máy sấy khí tác nhân lạnh, khí nén nhiệt độ cao trước tiên được làm mát sơ bộ rồi đi vào dàn bay hơi môi chất lạnh, nơi khí được làm mát đến điểm sương áp suất khoảng 2–10°C. Trong quá trình làm mát, độ ẩm, dầu và một số tạp chất ngưng tụ và được tách khỏi khí nén. Nước ngưng sau đó được xả qua hệ thống thoát nước.
Nếu tải làm lạnh quá lớn, áp suất bay hơi có thể tăng.
Các nguyên nhân phổ biến bao gồm:
- Lưu lượng khí vượt quá công suất định mức
- Nhiệt độ khí nén đầu vào quá cao
- Nhiệt độ môi trường cao

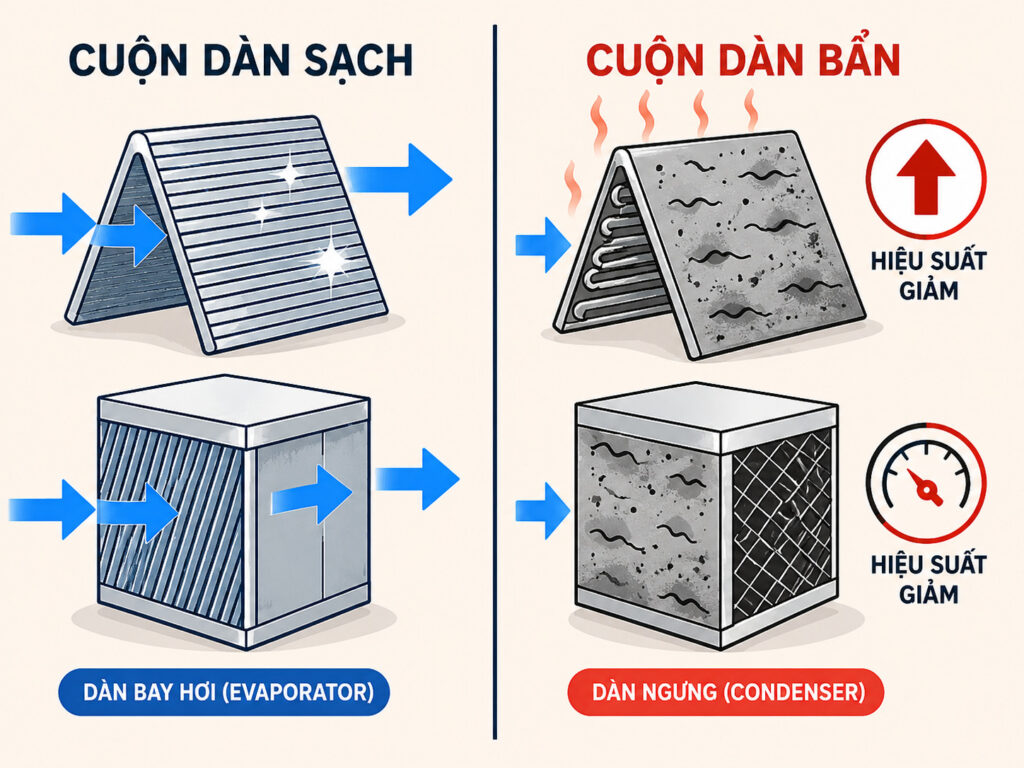

- Bề mặt truyền nhiệt bị bám bẩn
- Dầu hoặc chất ô nhiễm ảnh hưởng đến quá trình trao đổi nhiệt
- Lựa chọn công suất máy sấy không chính xác
Đối với máy sấy khí tác nhân lạnh nhiệt độ đầu vào cao dòng AH của Lingyu, nhiệt độ đầu vào định mức là 50°C và nhiệt độ đầu vào tối đa là ≤80°C.
Các ứng dụng vận hành gần các giới hạn nhiệt độ này cần được đánh giá cẩn thận trong quá trình lựa chọn máy sấy. Để biết thêm thông tin, xem hướng dẫn máy sấy khí tác nhân lạnh nhiệt độ cao.
Nếu hiệu suất truyền nhiệt có vẻ bất thường và nghi ngờ rò rỉ môi chất lạnh, hãy làm theo quy trình kiểm tra rò rỉ bên trong và bên ngoài của dàn bay hơi máy sấy khí tác nhân lạnh.
Điều kiện vận hành bên ngoài và các yếu tố điều chỉnh
Khả năng tản nhiệt của bình ngưng không đủ
Khả năng thải nhiệt kém của bình ngưng có thể ảnh hưởng đến toàn bộ chu trình làm lạnh và gây ra áp suất vận hành bất thường.
Hệ thống làm mát bằng không khí
Các vấn đề phổ biến bao gồm:
- Bụi hoặc mảnh vụn làm tắc cánh tản nhiệt của bình ngưng
- Dòng khí qua bình ngưng kém
- Quạt bình ngưng bị hỏng
- Khoảng cách lắp đặt không đủ
- Nhiệt độ phòng quá cao
Đối với dòng AH của Lingyu, lắp đặt trong nhà yêu cầu khoảng trống tối thiểu 1,5 m xung quanh thiết bị.
Để biết giải thích chi tiết hơn về dòng khí, trao đổi nhiệt và quá trình làm lạnh, xem nguyên lý hoạt động của máy sấy khí tác nhân lạnh.
Hệ thống làm mát bằng nước
Các nguyên nhân điển hình khiến hiệu suất bình ngưng không đủ trong hệ thống làm mát bằng nước bao gồm:
- Lưu lượng nước làm mát không đủ
- Nhiệt độ nước làm mát quá cao
- Áp suất nước làm mát không chính xác
- Cáu cặn hoặc bám bẩn trong bình ngưng
- Van điều chỉnh lưu lượng nước hoạt động bất thường
Máy sấy khí tác nhân lạnh dòng WH của Lingyu vận hành với áp suất nước làm mát 0,2–0,4 MPa và nhiệt độ nước làm mát ≤32°C.
Nhiệt độ nước, áp suất, lưu lượng, độ sạch của bình ngưng và khả năng điều chỉnh lưu lượng nước đều cần được kiểm tra khi xử lý áp suất làm lạnh bất thường trong máy sấy làm mát bằng nước.
Van bypass khí nóng hoạt động không chính xác
Van bypass khí nóng giúp ổn định điều kiện bay hơi, đặc biệt khi máy sấy vận hành ở tải một phần. Mạch làm lạnh của cả máy sấy AH và WH đều bao gồm van bypass khí nóng.
Nếu quá nhiều khí nóng được đưa vào phía áp suất thấp, áp suất bay hơi có thể duy trì cao hơn mức dự kiến. Điều này cũng có thể làm tăng nhiệt độ dàn bay hơi và làm giảm khả năng loại bỏ độ ẩm của máy sấy.
Không nên điều chỉnh van bypass khí nóng theo một số vòng xoay chung hoặc một giá trị áp suất hút chung. Điều chỉnh chính xác phụ thuộc vào:
- Model máy sấy
- Loại môi chất lạnh
- Tải hệ thống
- Nhiệt độ môi trường
- Thiết kế mạch làm lạnh
- Yêu cầu bảo dưỡng của nhà sản xuất
Do đó, việc điều chỉnh cần được thực hiện từng bước trong khi theo dõi cả áp suất làm lạnh và điểm sương áp suất.
Nhiệt độ môi trường cao
Áp suất vận hành của môi chất lạnh thay đổi tự nhiên khi nhiệt độ môi trường thay đổi.
Đối với máy sấy dòng AH của Lingyu, nhiệt độ môi trường định mức là 32°C, trong khi phạm vi vận hành được chỉ định là 2–45°C.
Do đó, chỉ số áp suất hút đo được trong nhiệt độ mùa hè cao không nên tự động được so sánh với chỉ số mùa đông và phân loại là bất thường.
Khi chẩn đoán áp suất phía thấp cao, cũng cần kiểm tra:
- Nhiệt độ môi trường
- Nhiệt độ khí nén đầu vào
- Lưu lượng khí thực tế
- Độ sạch của bình ngưng
- Dòng khí làm mát
- Áp suất xả
- Điểm sương áp suất
Nếu máy sấy thường xuyên vận hành gần giới hạn nhiệt độ hoặc lưu lượng tối đa, cũng cần xem xét lại công suất thiết bị. Hướng dẫn xác định công suất máy sấy khí tác nhân lạnh cung cấp thêm hướng dẫn về việc phối hợp công suất máy sấy với điều kiện vận hành thực tế.
Xử lý áp suất phía thấp của môi chất lạnh quá cao
Bước 1: Xác nhận điều kiện vận hành thực tế
Trước khi mở mạch làm lạnh hoặc điều chỉnh van, hãy ghi lại các thông số vận hành chính:
- Nhiệt độ khí nén đầu vào
- Áp suất đầu vào
- Lưu lượng khí thực tế
- Nhiệt độ môi trường
- Điểm sương áp suất
- Áp suất hút môi chất lạnh
- Áp suất xả môi chất lạnh
So sánh các phép đo này với thông số kỹ thuật của model máy sấy thực tế.
Điều này đặc biệt quan trọng vì máy sấy khí tác nhân lạnh được thiết kế dựa trên các điều kiện đầu vào, môi trường, áp suất, lưu lượng và điểm sương xác định thay vì một giá trị áp suất làm lạnh chung.
Ví dụ, dòng AH của Lingyu có các điều kiện vận hành sau:
- Áp suất đầu vào định mức: 0,7 MPa
- Phạm vi áp suất vận hành: 0,6–1,0 MPa
- Nhiệt độ đầu vào định mức: 50°C
- Nhiệt độ đầu vào tối đa: ≤80°C
- Điểm sương áp suất: 2–10°C
- Nhiệt độ môi trường định mức: 32°C
- Phạm vi nhiệt độ môi trường vận hành: 2–45°C
- Tổn thất áp suất: ≤0,025 MPa
Các thông số này cung cấp cơ sở thực tế để xác định liệu máy sấy có đang vận hành trong điều kiện thiết kế hay không.
Bước 2: Kiểm tra hiệu suất bình ngưng
Đối với máy sấy làm mát bằng không khí:
- Vệ sinh cánh tản nhiệt của bình ngưng
- Kiểm tra hoạt động của quạt bình ngưng
- Loại bỏ vật cản dòng khí
- Xác nhận khoảng cách lắp đặt phù hợp
Đối với máy sấy làm mát bằng nước:
- Kiểm tra nhiệt độ nước làm mát
- Xác minh áp suất và lưu lượng nước
- Kiểm tra bình ngưng để phát hiện bám bẩn hoặc cáu cặn
- Kiểm tra van điều chỉnh lưu lượng nước
Bước 3: Kiểm tra hệ thống tiết lưu và bypass
Đánh giá van tiết lưu nhiệt và hệ thống bypass khí nóng.
Tránh thực hiện điều chỉnh lớn chỉ dựa trên áp suất hút. Thay vào đó, hãy quan sát ảnh hưởng của bất kỳ điều chỉnh nào đến:
- Áp suất phía thấp
- Áp suất phía cao
- Nhiệt độ dàn bay hơi
- Hoạt động của máy nén
- Điểm sương áp suất
Bước 4: Xác minh lượng môi chất lạnh và tình trạng mạch
Nếu dòng khí, tải nhiệt và điều kiện bình ngưng đều bình thường, hãy kiểm tra mạch làm lạnh.
Kiểm tra:
- Lượng môi chất lạnh không chính xác
- Khí không ngưng tụ
- Môi chất lạnh bị nhiễm bẩn
- Rò rỉ
- Bảo dưỡng không đúng trước đây
Bước 5: Đánh giá hiệu suất máy nén
Nếu áp suất hút vẫn cao trong khi áp suất xả thấp hơn dự kiến, máy nén có thể bị giảm khả năng bơm.
Kiểm tra máy nén để phát hiện mài mòn bên trong, hư hỏng van hoặc các vấn đề cơ học khác khi cần thiết.
Để biết các quy trình kiểm tra và bảo dưỡng phòng ngừa tổng quát hơn, xem hướng dẫn bảo trì máy sấy khí nén tác nhân lạnh.
Kết luận
Áp suất phía thấp của môi chất lạnh trong máy sấy khí tác nhân lạnh quá cao có thể do tải dàn bay hơi quá lớn, lượng môi chất lạnh không chính xác, vấn đề van tiết lưu, bypass khí nóng quá mức, máy nén bị mòn, khả năng làm mát của bình ngưng kém hoặc điều kiện vận hành nằm ngoài phạm vi dự kiến.
Chẩn đoán chính xác đòi hỏi phải đánh giá toàn bộ hệ thống làm lạnh thay vì chỉ xem xét áp suất hút. Nhiệt độ đầu vào, lưu lượng khí thực tế, điều kiện môi trường, hiệu suất bình ngưng, áp suất hút và xả, tình trạng máy nén, hoạt động của van và điểm sương áp suất đều cần được so sánh với yêu cầu của model máy sấy thực tế.
Đối với các ứng dụng cần thiết bị mới hoặc dải công suất khác, bạn có thể xem dải máy sấy khí tác nhân lạnh công nghiệp của Lingyu để so sánh các cấu hình phù hợp.
