Máy sấy khí inline là giải pháp sấy khí nén được lắp trực tiếp trên hoặc gần đường ống phân phối khí, thường ở gần thiết bị hoặc quy trình cần sử dụng khí khô.
Khác với máy sấy trung tâm công suất lớn xử lý toàn bộ nguồn khí nén, hệ thống sấy inline hoặc tại điểm sử dụng có thể phục vụ một nhánh đường ống nhỏ hơn hoặc một khu vực sản xuất riêng biệt. Giải pháp này có thể hữu ích khi nhu cầu khí tương đối thấp, không gian lắp đặt hạn chế hoặc một quy trình cụ thể cần kiểm soát độ ẩm bổ sung gần điểm sử dụng.
Tùy theo điểm sương áp suất yêu cầu, hệ thống sấy inline có thể sử dụng công nghệ sấy tác nhân lạnh nhỏ gọn hoặc công nghệ sấy hấp thụ kết hợp với hệ thống lọc phù hợp.

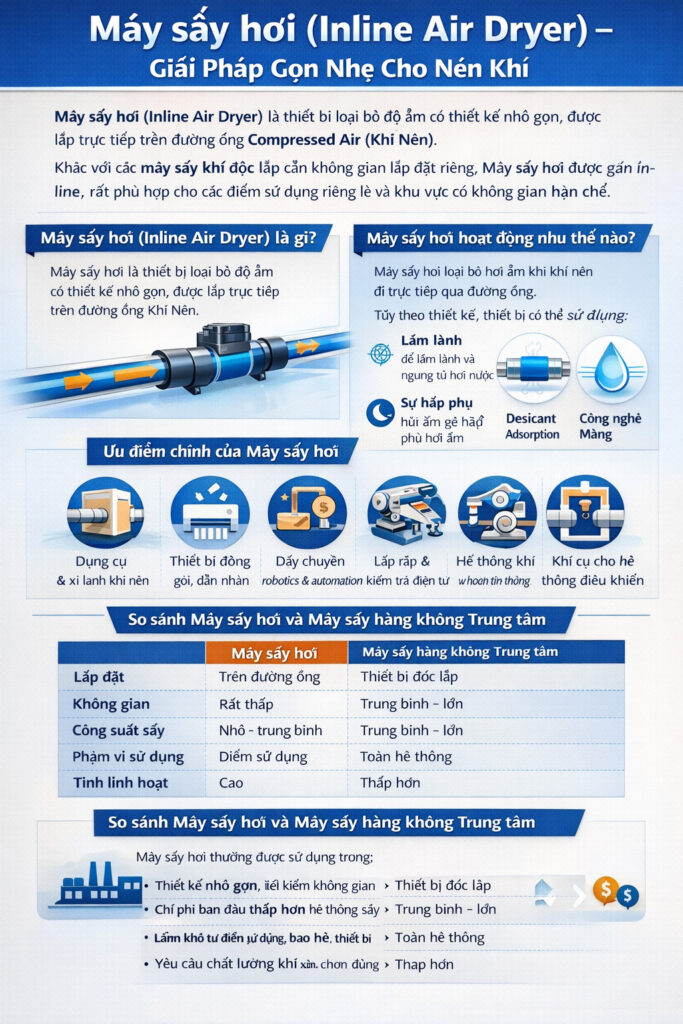

Máy sấy khí inline là gì?
Thuật ngữ máy sấy khí inline thường mô tả cách lắp đặt máy sấy hơn là một công nghệ sấy cụ thể.
Thiết bị được bố trí trên đường ống khí nén để xử lý khí trước khi khí đến thiết bị phía sau.
Các cấu hình điển hình có thể bao gồm:
- Máy sấy khí tác nhân lạnh nhỏ gọn phục vụ một dây chuyền sản xuất nhỏ
- Máy sấy hấp thụ công suất nhỏ cho yêu cầu điểm sương áp suất thấp hơn
- Máy sấy kết hợp với bộ lọc khí nén phía trước hoặc phía sau
- Hệ thống sấy cục bộ được lắp gần thiết bị nhạy cảm
Mục tiêu chính là loại bỏ độ ẩm trước khi khí nén đến ứng dụng cuối cùng.
Đối với nhu cầu khí nén tương đối nhỏ, Lingyu cung cấp máy sấy khí tác nhân lạnh 25/35/50 CFM cùng các cấu hình máy sấy tác nhân lạnh công suất nhỏ khác.
Máy sấy khí inline hoạt động như thế nào?
Nguyên lý hoạt động phụ thuộc vào công nghệ sấy được lựa chọn.
Sấy inline bằng tác nhân lạnh
Máy sấy khí tác nhân lạnh làm lạnh khí nén cho đến khi một phần hơi nước ngưng tụ thành nước lỏng.
Nước ngưng sau đó được tách và xả ra ngoài, còn khí nén đã được sấy khô tiếp tục được đưa đến thiết bị phía sau.
Công nghệ này thường phù hợp khi mục tiêu là ngăn ngừa hiện tượng ngưng tụ không mong muốn trong các ứng dụng khí nén công nghiệp thông thường.
Tùy theo từng dòng sản phẩm và điều kiện vận hành quy định, máy sấy tác nhân lạnh của Lingyu cung cấp điểm sương áp suất khoảng 2–10°C. Quá trình sấy kết hợp làm lạnh bằng hệ thống lạnh, tách ẩm, xả nước ngưng và làm nóng trở lại khí nén đã xử lý trước khi khí rời máy sấy.
Để có cái nhìn tổng quát hơn, người dùng có thể tham khảo dòng máy sấy khí tác nhân lạnh.
Sấy inline bằng hấp thụ
Khi yêu cầu điểm sương áp suất thấp hơn đáng kể, công nghệ sấy hấp thụ có thể phù hợp hơn.
Máy sấy hấp thụ đưa khí nén đi qua vật liệu hấp phụ để giữ lại lượng hơi nước còn lại.
Tùy theo thiết kế máy sấy, chất hút ẩm có thể được tái sinh bằng khí tái sinh không gia nhiệt, khí tái sinh được gia nhiệt, tái sinh bằng quạt thổi hoặc tái sinh bằng nhiệt nén.
Lingyu cung cấp nhiều công nghệ máy sấy hấp thụ cho các ứng dụng yêu cầu điểm sương áp suất thấp hơn.
Đối với những ứng dụng này, người dùng có thể tham khảo dòng máy sấy khí hấp thụ.
Vì sao nên sử dụng máy sấy khí inline hoặc tại điểm sử dụng?
Hệ thống sấy tại điểm sử dụng có thể hữu ích khi chỉ một phần của mạng khí nén cần được kiểm soát độ ẩm bổ sung.
Ví dụ, một nhà máy có thể đã có hệ thống xử lý khí trung tâm nhưng vận hành một máy sản xuất yêu cầu chất lượng khí cao hơn phần còn lại của cơ sở.
Lắp đặt một máy sấy cục bộ trên nhánh đó cho phép người dùng chỉ xử lý lưu lượng khí cần thiết thay vì nâng cấp toàn bộ trạm khí nén.
Các lợi ích tiềm năng khác bao gồm diện tích lắp đặt nhỏ hơn, khoảng cách đường ống dẫn khí đã xử lý ngắn hơn và dễ dàng phân tách các thiết bị sử dụng khí quan trọng với các thiết bị không quan trọng.
Tuy nhiên, không nên mặc định rằng máy sấy inline luôn tốt hơn máy sấy trung tâm. Cấu hình phù hợp phụ thuộc vào tổng nhu cầu khí nén, điểm sương áp suất yêu cầu, hệ thống đường ống phân phối, độ sụt áp và số lượng điểm cần khí khô.
Máy sấy khí inline và máy sấy khí trung tâm
Khác biệt chính nằm ở phạm vi xử lý.
Máy sấy inline hoặc tại điểm sử dụng thường xử lý một nhánh, một máy hoặc một khu vực sản xuất cục bộ. Công suất thường nhỏ hơn và thiết bị có thể được lắp gần nơi sử dụng khí cuối cùng.
Máy sấy trung tâm thường xử lý phần lớn hoặc toàn bộ khí nén được cung cấp từ trạm máy nén. Giải pháp này có thể thực tế hơn khi nhiều dây chuyền sản xuất yêu cầu cùng một điểm sương áp suất và cùng một mức chất lượng khí.
Giải pháp tại điểm sử dụng phù hợp nhất khi chỉ một phần giới hạn của hệ thống cần mức kiểm soát độ ẩm khác biệt.
Nếu nhiều dây chuyền sản xuất cùng yêu cầu một điểm sương áp suất, máy sấy trung tâm được lựa chọn công suất phù hợp có thể đơn giản và kinh tế hơn.
Mối quan hệ giữa máy sấy inline và máy sấy khí tác nhân lạnh
Một máy sấy khí tác nhân lạnh công suất nhỏ có thể được lắp gần dây chuyền sản xuất và hoạt động như một giải pháp sấy cục bộ.
Ví dụ, Lingyu cung cấp máy sấy khí tác nhân lạnh 75 CFM và máy sấy khí tác nhân lạnh giải nhiệt bằng không khí 100 CFM cho các nhu cầu khí nén tương đối nhỏ.
Trong một cơ sở lớn hơn, thiết bị như vậy có thể phục vụ một nhánh riêng biệt khi lưu lượng khí cục bộ và điều kiện vận hành phù hợp với việc sấy độc lập.
Điều này khác với việc cho rằng mọi máy sấy inline đều phải được lắp phía sau một máy sấy khí tác nhân lạnh khác.
Trong nhiều hệ thống, một máy sấy cục bộ được lựa chọn công suất phù hợp có thể là đủ. Trong những hệ thống khác, sấy trung tâm kết hợp với xử lý tại điểm sử dụng có thể phù hợp hơn.
Do đó, hệ thống cần được thiết kế theo yêu cầu chất lượng khí thực tế thay vì tự động bổ sung nhiều máy sấy nối tiếp nhau.
Mối quan hệ giữa máy sấy inline và máy sấy khí hấp thụ
Nếu ứng dụng yêu cầu điểm sương áp suất thấp hơn mức mà công nghệ sấy tác nhân lạnh thông thường có thể cung cấp, công nghệ sấy hấp thụ trở nên phù hợp hơn.
Ví dụ, thiết bị điện tử, thiết bị đo hoặc các hoạt động nhạy cảm với độ ẩm khác có thể yêu cầu khí nén khô hơn đáng kể so với các ứng dụng khí nén thông thường.
Do đó, cấu hình hấp thụ nhỏ gọn có thể phục vụ một nhánh đường ống hoặc điểm sử dụng nhạy cảm.
Máy sấy khí hấp thụ dạng mô-đun của Lingyu có thể phù hợp khi cả diện tích lắp đặt và yêu cầu khí nén có điểm sương thấp đều quan trọng.
Điểm cốt lõi là lựa chọn công nghệ sấy theo điểm sương áp suất yêu cầu thay vì chỉ chọn thiết bị nhỏ nhất hiện có.
Hệ thống lọc cũng rất quan trọng
Độ ẩm chỉ là một trong các dạng nhiễm bẩn trong khí nén.
Khí nén cũng có thể chứa hạt rắn, dầu lỏng, dầu dạng aerosol và hơi dầu. Vì vậy, chỉ sử dụng máy sấy có thể không cung cấp đầy đủ chất lượng khí mà một quy trình nhạy cảm yêu cầu.
Do đó, hệ thống xử lý cục bộ có thể bao gồm bộ lọc khí nén chính xác bên cạnh máy sấy.
Dòng bộ lọc chính xác của Lingyu bao gồm các cấu hình AO, AA, AX và lọc than hoạt tính cho những yêu cầu khác nhau về loại bỏ hạt rắn và dầu.
Máy sấy và các cấp lọc cần được lựa chọn riêng theo giới hạn về độ ẩm, dầu và hạt rắn mà ứng dụng cuối cùng yêu cầu.
Các ứng dụng điển hình của hệ thống sấy inline
Hệ thống sấy tại điểm sử dụng có thể hữu ích khi một máy hoặc khu vực sản xuất cụ thể có yêu cầu khí nén khắt khe hơn so với mạng khí chính của nhà máy.
Điện tử và sản xuất chính xác
Thiết bị sản xuất và thử nghiệm nhạy cảm có thể yêu cầu chất lượng khí nén được kiểm soát.
Đối với các cơ sở thuộc lĩnh vực này, giải pháp cho ngành điện tử và sản xuất chính xác của Lingyu cung cấp thêm thông tin về yêu cầu xử lý khí nén.
Sản xuất ô tô
Khí nén được sử dụng rộng rãi cho dụng cụ khí nén, thiết bị lắp ráp, hệ thống tự động hóa và các quy trình sản xuất khác.
Khi một điểm sản xuất cụ thể cần kiểm soát độ ẩm bổ sung, sấy cục bộ có thể cung cấp một giải pháp thực tế mà không nhất thiết phải thay đổi toàn bộ hệ thống xử lý khí của nhà máy.
Giải pháp cho ngành ô tô và linh kiện vận tải của Lingyu bao quát loại môi trường công nghiệp này.
Thiết bị phòng thí nghiệm và phân tích
Một số thiết bị phòng thí nghiệm và phân tích yêu cầu nguồn khí nén khô, ổn định.
Khi lưu lượng yêu cầu tương đối nhỏ, sự kết hợp giữa máy sấy và bộ lọc cục bộ có thể phù hợp hơn máy sấy trung tâm công suất lớn.
Ứng dụng y tế và nha khoa
Khí nén sử dụng trong thiết bị y tế hoặc nha khoa có thể có các yêu cầu chất lượng khí riêng theo từng ứng dụng.
Những yêu cầu này cần được xác định dựa trên thiết bị, mục đích sử dụng và các tiêu chuẩn áp dụng, thay vì mặc định rằng một máy sấy inline tiêu chuẩn sẽ tự động tạo ra khí cấp y tế hoặc khí vô trùng.
Cách chọn máy sấy khí inline phù hợp
Yếu tố lựa chọn quan trọng nhất là điểm sương áp suất yêu cầu.
Nếu mục đích chủ yếu là ngăn ngừa ngưng tụ trong đường ống công nghiệp thông thường, công nghệ sấy tác nhân lạnh có thể là đủ.
Nếu ứng dụng yêu cầu khí nén khô hơn đáng kể, nên cân nhắc công nghệ sấy hấp thụ.
Công suất lưu lượng cũng quan trọng không kém.
Máy sấy cần được lựa chọn công suất theo lưu lượng khí tối đa thực tế qua nhánh đường ống thay vì chỉ dựa trên mức tiêu thụ trung bình. Áp suất vận hành, nhiệt độ khí đầu vào và nhiệt độ môi trường cũng có thể ảnh hưởng đến công suất thực tế của máy sấy.
Độ sụt áp cũng cần được kiểm tra cẩn thận, đặc biệt đối với các hệ thống tại điểm sử dụng có công suất nhỏ.
Máy sấy hoặc bộ lọc thiếu công suất có thể tạo ra trở lực quá lớn và làm giảm áp suất cung cấp cho thiết bị phía sau.
Đối với người dùng đang so sánh các công nghệ sấy, hướng dẫn so sánh máy sấy khí tác nhân lạnh và máy sấy khí hấp thụ cung cấp tài liệu tham khảo kỹ thuật hữu ích.
Máy sấy inline nên được lắp đặt ở đâu?
Máy sấy cần được bố trí ở vị trí có thể phục vụ hiệu quả nhánh đường ống cần xử lý, đồng thời vẫn đảm bảo điều kiện bảo dưỡng an toàn và xả nước ngưng.
Khi lập kế hoạch lắp đặt, cần xem xét:
- Kích thước đường ống
- Hướng dòng khí
- Nhiệt độ khí đầu vào
- Thông gió
- Xả nước ngưng
- Đường ống bypass
- Không gian bảo dưỡng
- Độ sụt áp
- Điều kiện đường ống phía sau
Bố trí thiết bị xử lý gần ứng dụng cuối cùng có thể rút ngắn chiều dài đường ống vận chuyển khí đạt chất lượng yêu cầu.
Tuy nhiên, điều này không loại bỏ hoàn toàn khả năng xảy ra vấn đề về độ ẩm phía sau. Kết quả cuối cùng vẫn phụ thuộc vào điểm sương áp suất, nhiệt độ đường ống, thay đổi áp suất, rò rỉ hệ thống và thiết kế tổng thể của mạng phân phối.
Do đó, vị trí máy sấy và bộ lọc có thể thay đổi tùy theo công nghệ xử lý và chất lượng khí yêu cầu thay vì tuân theo một bố trí duy nhất cho mọi hệ thống.
Những yếu tố cần lưu ý khi bảo dưỡng
Thiết bị xử lý khí inline vẫn cần được bảo dưỡng định kỳ ngay cả khi có kích thước tương đối nhỏ.
Đối với máy sấy khí tác nhân lạnh, công tác bảo dưỡng có thể bao gồm kiểm tra bình ngưng, dàn bay hơi, van xả nước ngưng, các bộ phận của hệ thống lạnh và bộ lọc.
Đối với máy sấy hấp thụ, người dùng cũng cần theo dõi tình trạng chất hấp phụ, van chuyển đổi, hiệu suất tái sinh và hệ thống lọc bụi phía sau.
Lõi lọc cần được thay thế định kỳ theo độ sụt áp, điều kiện vận hành thực tế và khuyến nghị của thiết bị.
Các bộ phận bảo dưỡng phổ biến trong hệ thống xử lý khí nén có thể bao gồm máy nén lạnh, bình ngưng, dàn bay hơi, van, chất hấp phụ, lõi lọc, bộ giảm thanh và các bộ phận xả nước ngưng.
Khi nào máy sấy kết hợp phù hợp hơn?
Một số ứng dụng yêu cầu vừa loại bỏ phần lớn tải ẩm ban đầu vừa đạt điểm sương áp suất cuối cùng thấp hơn nhiều.
Thay vì sử dụng riêng biệt máy sấy tác nhân lạnh và máy sấy hấp thụ trên toàn bộ mạng phân phối, một hệ thống sấy tích hợp có thể thực tế hơn đối với các ứng dụng có nhu cầu khí điểm sương thấp với lưu lượng lớn hơn hoặc hoạt động liên tục hơn.
Máy sấy khí nén kết hợp DC Series của Lingyu kết hợp công nghệ sấy tác nhân lạnh và sấy hấp thụ trong cùng một hệ thống.
Giai đoạn sấy tác nhân lạnh loại bỏ một phần đáng kể lượng ẩm ban đầu trước khi khí nén đi vào giai đoạn hấp thụ. Điều này làm giảm tải ẩm đi vào phần hấp thụ và có thể giảm nhu cầu tái sinh.
Do đó, máy sấy kết hợp phù hợp hơn khi cần khí có điểm sương thấp ở mức lưu lượng hoặc chế độ vận hành khiến một hệ thống xử lý tích hợp quy mô lớn trở nên phù hợp hơn so với nhiều máy sấy cục bộ.
Kết luận
Máy sấy khí inline nên được hiểu là một cấu hình sấy khí nén cục bộ hơn là một công nghệ máy sấy cụ thể.
Tùy theo ứng dụng, máy sấy khí tác nhân lạnh nhỏ gọn có thể phù hợp để loại bỏ độ ẩm thông thường, trong khi máy sấy hấp thụ có thể cần thiết khi yêu cầu điểm sương áp suất thấp hơn đáng kể.
Giải pháp phù hợp cần được xác định dựa trên lưu lượng, áp suất vận hành, nhiệt độ khí đầu vào, điểm sương áp suất yêu cầu, độ sụt áp, yêu cầu lọc và vị trí của thiết bị sử dụng khí cuối cùng.
Đối với nhu cầu khí nén nhỏ hoặc cục bộ, máy sấy tác nhân lạnh nhỏ gọn có thể là một giải pháp thực tế. Đối với các ứng dụng nhạy cảm cần điểm sương thấp, máy sấy dạng mô-đun hoặc các máy sấy hấp thụ khác có thể phù hợp hơn.
Khi một ứng dụng quy mô lớn hoặc vận hành liên tục cần vừa loại bỏ phần lớn độ ẩm vừa sấy sâu hơn, hệ thống kết hợp sấy tác nhân lạnh và hấp thụ có thể là giải pháp phù hợp hơn ở cấp độ toàn hệ thống.
Vì vậy, cấu hình sấy inline hiệu quả nhất là cấu hình phù hợp với yêu cầu chất lượng khí thực tế, điều kiện vận hành, nhu cầu của nhánh đường ống và thiết bị phía sau, thay vì đơn giản chọn máy sấy nhỏ nhất hiện có.
