Sấy khí nén đóng vai trò quan trọng trong việc bảo vệ thiết bị khí nén, duy trì độ ổn định của quy trình và đạt được chất lượng khí mà quá trình sản xuất phía hạ lưu yêu cầu.

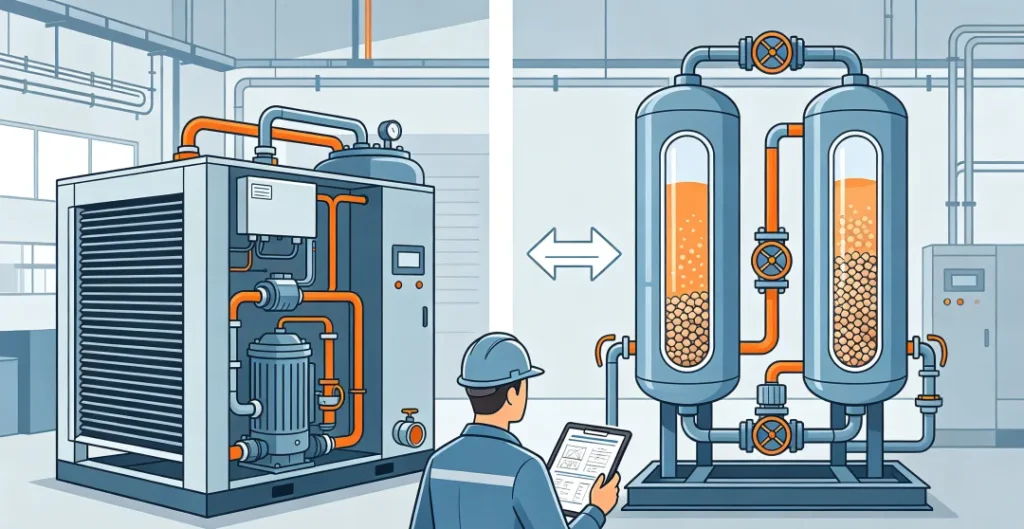

Hai công nghệ được sử dụng rộng rãi nhất là máy sấy khí tác nhân lạnh và máy sấy khí hấp thụ.
Không có công nghệ nào luôn tốt hơn trong mọi trường hợp.
Máy sấy khí tác nhân lạnh thường kinh tế hơn khi quy trình chỉ yêu cầu loại bỏ độ ẩm ở mức vừa phải, trong khi máy sấy hấp thụ phù hợp hơn khi ứng dụng yêu cầu điểm sương áp suất thấp hơn đáng kể.
Lựa chọn phù hợp phụ thuộc vào điều kiện vận hành, chất lượng khí yêu cầu, mức tiêu thụ năng lượng, môi trường lắp đặt và chi phí vòng đời.
Hướng dẫn này so sánh hai công nghệ và giải thích cách xác định phương pháp sấy phù hợp hơn cho hệ thống khí nén của bạn.
1. Nguyên lý hoạt động: Làm lạnh và hấp thụ
Khác biệt quan trọng nhất giữa hai công nghệ là cách chúng loại bỏ độ ẩm.
Máy sấy khí tác nhân lạnh hoạt động như thế nào?
Máy sấy khí tác nhân lạnh loại bỏ độ ẩm bằng cách làm lạnh khí nén.
Khi nhiệt độ khí nén giảm, hơi nước đạt trạng thái bão hòa và ngưng tụ thành nước lỏng. Nước ngưng sau đó được tách và xả khỏi hệ thống.
Sau khi loại bỏ độ ẩm, khí nén khô thường được gia nhiệt trở lại thông qua trao đổi nhiệt trước khi rời khỏi máy sấy.
Quá trình này cung cấp một phương pháp tương đối đơn giản và tiết kiệm năng lượng để kiểm soát độ ẩm trong các ứng dụng không yêu cầu điểm sương áp suất cực thấp.
Ví dụ, trong các hệ thống sấy kết hợp của Lingyu, phần sấy tác nhân lạnh làm mát khí nén xuống điểm sương áp suất khoảng 2–10°C, cho phép loại bỏ phần lớn độ ẩm có thể ngưng tụ trước khi khí đi vào các giai đoạn xử lý tiếp theo.
Để hiểu sâu hơn, xem máy sấy khí tác nhân lạnh hoạt động như thế nào.
Máy sấy khí hấp thụ hoạt động như thế nào?
Máy sấy hấp thụ loại bỏ hơi nước bằng các vật liệu hút ẩm như alumina hoạt tính và rây phân tử.
Phần lớn các hệ thống tái sinh sử dụng hai tháp.
Trong khi một tháp hấp thụ độ ẩm từ khí nén, tháp còn lại tái sinh chất hút ẩm. Sau đó hai tháp đổi chức năng cho nhau, cho phép máy sấy cung cấp khí nén khô liên tục.
Tùy theo công nghệ máy sấy, quá trình tái sinh có thể sử dụng:
- Khí nén khô làm khí purge
- Gia nhiệt bên ngoài
- Không khí môi trường được gia nhiệt bằng quạt thổi
- Nhiệt khí xả của máy nén
Đây là lý do máy sấy hấp thụ có thể đạt điểm sương áp suất thấp hơn đáng kể so với máy sấy khí tác nhân lạnh thông thường.
Nếu bạn muốn hiểu chi tiết hơn về quá trình chuyển đổi, xem cách chu kỳ hấp thụ và tái sinh hai tháp duy trì quá trình sấy liên tục.
2. Điểm sương áp suất: Khí cần khô đến mức nào?
Điểm sương áp suất thường là thông số đầu tiên cần xem xét khi lựa chọn giữa hai loại máy sấy.
Máy sấy khí tác nhân lạnh
Máy sấy khí tác nhân lạnh được thiết kế cho các ứng dụng mà yêu cầu chính là loại bỏ độ ẩm có thể ngưng tụ và duy trì điểm sương áp suất dương.
Tùy theo thiết kế sản phẩm và điều kiện vận hành, các hệ thống sấy tác nhân lạnh của Lingyu hoạt động trong khoảng PDP khoảng 2–10°C.
Do đó, chúng phù hợp khi không yêu cầu khí nén cực khô.
Máy sấy khí hấp thụ
Máy sấy hấp thụ được sử dụng khi quy trình yêu cầu điểm sương áp suất thấp hơn đáng kể.
Ví dụ, một số model tái sinh không gia nhiệt của Lingyu được chỉ định ở mức PDP ≤−40°C trong điều kiện định mức.
Các công nghệ tái sinh khác cũng có các cấu hình điểm sương và vận hành khác nhau.
Vì vậy, thay vì giả định rằng điểm sương càng thấp càng tốt, trước tiên cần xác định yêu cầu của quy trình.
Nếu ứng dụng chỉ cần bảo vệ khỏi hiện tượng ngưng tụ thông thường, máy sấy khí tác nhân lạnh có thể là đủ.
Nếu khí phải duy trì trạng thái khô trong đường ống nhiệt độ thấp hoặc các quy trình nhạy cảm với độ ẩm, có thể cần máy sấy hấp thụ.
3. Tiêu thụ năng lượng: Điện làm lạnh và năng lượng tái sinh
Hai công nghệ máy sấy tiêu thụ năng lượng theo những cách rất khác nhau.
Mức tiêu thụ năng lượng của máy sấy khí tác nhân lạnh
Máy sấy khí tác nhân lạnh chủ yếu tiêu thụ điện thông qua mạch làm lạnh và các bộ phận liên quan.
Do đó, chi phí vận hành chủ yếu được quyết định bởi:
- Công suất máy nén lạnh
- Lưu lượng khí
- Nhiệt độ đầu vào
- Điều kiện làm mát
- Chế độ tải
- Tổn thất áp suất
Đối với các ứng dụng khí nhà máy tiêu chuẩn, đây thường là phương pháp loại bỏ độ ẩm hiệu quả vì máy sấy không cần tạo ra khí có điểm sương rất thấp.
Mức tiêu thụ năng lượng của máy sấy hấp thụ không gia nhiệt
Máy sấy tái sinh không gia nhiệt sử dụng một phần khí nén đã được sấy khô làm khí purge.
Lượng khí purge này là khí nén đã được máy nén tạo ra nhưng không được cung cấp cho quy trình sản xuất.
Máy sấy khí hấp thụ tái sinh không gia nhiệt dòng HH của Lingyu được chỉ định có mức tiêu thụ khí purge trung bình khoảng 8–14% trong điều kiện vận hành định mức.
Máy sấy không gia nhiệt cung cấp phương pháp tái sinh tương đối đơn giản, nhưng chi phí khí purge trở nên ngày càng quan trọng khi lưu lượng hệ thống và số giờ vận hành hằng năm tăng.
Tái sinh gia nhiệt
Tái sinh gia nhiệt sử dụng năng lượng nhiệt để hỗ trợ quá trình giải hấp độ ẩm.
Do nhiệt tham gia vào quá trình tái sinh, lượng khí purge nén cần thiết có thể giảm.
Ví dụ, các model tái sinh gia nhiệt bằng khí purge của Lingyu được chỉ định có mức tiêu thụ khí purge trung bình khoảng 4–8%, tùy theo dòng sản phẩm và điều kiện vận hành.
Do đó, việc so sánh năng lượng cần bao gồm:
Chi phí khí purge + điện năng bộ gia nhiệt
thay vì chỉ xem xét tỷ lệ khí purge.
Các phương án quạt thổi và sử dụng nhiệt nén
Đối với các hệ thống lớn hơn, các công nghệ tái sinh khác có thể giảm thêm tổn thất khí nén.
Các thiết kế gia nhiệt bằng quạt thổi tiêu thụ khí thấp của Lingyu sử dụng không khí môi trường được gia nhiệt và được chỉ định có mức tiêu thụ khí tái sinh khoảng 2–3% trong điều kiện định mức.
Hệ thống sử dụng nhiệt nén có thể tận dụng năng lượng nhiệt vốn có trong khí xả máy nén, giảm nhu cầu sử dụng năng lượng tái sinh được tạo ra từ bên ngoài.
Do đó, phép so sánh đúng không chỉ đơn giản là:
Máy sấy khí tác nhân lạnh và máy sấy hấp thụ
mà còn là:
Công nghệ tái sinh nào phù hợp nhất với chế độ vận hành của nhà máy?
4. Yêu cầu bảo trì
Yêu cầu bảo trì cũng khác nhau giữa hai công nghệ.
Bảo trì máy sấy khí tác nhân lạnh
Hoạt động bảo trì điển hình tập trung vào các bộ phận như:
- Bộ xả nước ngưng
- Bộ trao đổi nhiệt
- Hệ thống làm lạnh
- Bề mặt làm mát
- Bộ lọc
- Các bộ phận điện và điều khiển
Yêu cầu bảo trì cụ thể phụ thuộc vào thiết kế máy sấy và môi trường vận hành.
Bảo trì máy sấy hấp thụ
Máy sấy tái sinh có thêm các bộ phận liên quan đến chuyển đổi tháp và tái sinh.
Công tác bảo trì có thể bao gồm:
- Tình trạng chất hút ẩm
- Van chuyển đổi
- Cơ cấu chấp hành khí nén
- Van điện từ
- Van một chiều
- Bộ giảm thanh xả
- Hệ thống tái sinh
- Bộ gia nhiệt hoặc quạt thổi nếu được trang bị
- Thiết bị đo điểm sương
- Bộ lọc phía trước và phía sau
Chất hút ẩm cần được thay thế theo tình trạng thực tế, lịch sử vận hành, mức độ nhiễm bẩn và khuyến nghị của nhà sản xuất thay vì sử dụng một chu kỳ bảo dưỡng chung cho mọi hệ thống.
Để biết thêm chi tiết, xem cách chẩn đoán tình trạng suy giảm hiệu suất hấp thụ trước khi thay chất hút ẩm.
5. Khác biệt về ứng dụng điển hình
Máy sấy phù hợp cần được lựa chọn theo mức độ nhạy cảm với độ ẩm của ứng dụng thay vì chỉ dựa trên tên ngành.
Khi nào máy sấy khí tác nhân lạnh thường phù hợp?
Máy sấy khí tác nhân lạnh có thể phù hợp với các ứng dụng mà khí nén có điểm sương áp suất dương cung cấp khả năng bảo vệ độ ẩm đầy đủ.
Ví dụ có thể bao gồm:
- Sản xuất nói chung
- Dụng cụ khí nén
- Xưởng gia công
- Thiết bị đóng gói
- Sản xuất ô tô
- Khí nén nhà máy nói chung
Yêu cầu chính là khí nén không cần duy trì trạng thái cực khô trong điều kiện nhiệt độ thấp nhất phía hạ lưu.
Khi nào máy sấy hấp thụ phù hợp hơn?
Máy sấy tái sinh có thể cần thiết khi quy trình yêu cầu điểm sương thấp hơn đáng kể.
Các ứng dụng điển hình có thể bao gồm:
- Sản xuất điện tử và bán dẫn
- Khí dụng cụ
- Quy trình dược phẩm và dược sinh học
- Xử lý hóa chất
- Đường ống ngoài trời ở nhiệt độ thấp
- Sản xuất nhạy cảm với độ ẩm
- Các ứng dụng purge chuyên dụng
Tuy nhiên, điểm sương áp suất yêu cầu luôn cần được xác định từ thông số thực tế của quy trình.
Ví dụ, ứng dụng bán dẫn hoặc dược phẩm có thể yêu cầu khí nén có điểm sương thấp tùy theo quy trình, nhưng không nên tự động áp dụng một giá trị điểm sương cố định cho mọi cơ sở.
6. Máy sấy khí tác nhân lạnh và máy sấy khí hấp thụ: So sánh trực tiếp
| Yếu tố lựa chọn | Máy sấy khí tác nhân lạnh | Máy sấy khí hấp thụ |
|---|---|---|
| Nguyên lý sấy | Làm lạnh và ngưng tụ | Hấp thụ |
| Mức PDP điển hình | Điểm sương dương, khoảng 2–10°C tùy thiết kế | Điểm sương thấp, thường −20°C hoặc −40°C tùy công nghệ |
| Yêu cầu tái sinh | Không cần tái sinh chất hút ẩm | Có |
| Nguồn tiêu thụ năng lượng chính | Hệ thống làm lạnh | Khí purge, bộ gia nhiệt, quạt thổi hoặc nhiệt thu hồi tùy công nghệ |
| Độ phức tạp cơ khí | Thường thấp hơn | Thường cao hơn |
| Thay chất hút ẩm | Không | Cần thay theo tình trạng và yêu cầu bảo trì |
| Phù hợp nhất với | Kiểm soát độ ẩm thông thường | Ứng dụng điểm sương thấp và nhạy cảm với độ ẩm |
| Rủi ro lựa chọn chính | Sử dụng khi điểm sương không đủ thấp cho quy trình | Chỉ định điểm sương quá thấp và chấp nhận chi phí tái sinh không cần thiết |
Bảng này nên được xem là hướng dẫn lựa chọn chung thay vì quy tắc tuyệt đối.
Hiệu suất thiết bị cụ thể phụ thuộc vào model được lựa chọn và điều kiện vận hành thực tế.
7. Bốn bước để lựa chọn máy sấy khí phù hợp
Bước 1: Xác định điểm sương áp suất yêu cầu
Bắt đầu từ nhiệt độ thấp nhất và điều kiện độ ẩm mà hệ thống phía hạ lưu có thể chấp nhận.
Không lựa chọn máy sấy trước khi biết rõ yêu cầu này.
Nếu điểm sương áp suất dương là đủ, hệ thống tác nhân lạnh có thể cung cấp giải pháp kinh tế hơn.
Nếu quy trình yêu cầu hàm lượng ẩm thấp hơn đáng kể, hãy đánh giá công nghệ hấp thụ.
Để có cái nhìn tổng quan hơn, xem hướng dẫn về các loại máy sấy khí nén.
Bước 2: Xác định công suất máy sấy theo điều kiện vận hành thực tế
Không lựa chọn thiết bị chỉ dựa trên lưu lượng ghi trên nhãn máy nén.
Kiểm tra:
- Lưu lượng thực tế tối đa
- Áp suất vận hành tối thiểu và bình thường
- Nhiệt độ đầu vào
- Điều kiện môi trường
- Điểm sương áp suất yêu cầu
- Chế độ tải
Một máy sấy được định mức ở một điều kiện có thể có công suất hiệu dụng khác khi áp suất hoặc nhiệt độ thay đổi.
Nếu đang xem xét hệ thống hấp thụ, xem cách lựa chọn máy sấy khí hấp thụ và tránh các sai lầm phổ biến khi xác định công suất.
Bước 3: So sánh chi phí năng lượng vòng đời
Giá mua ban đầu không nên là yếu tố duy nhất.
So sánh:
- Điện năng
- Tổn thất khí purge
- Tổn thất áp suất
- Năng lượng bộ gia nhiệt
- Năng lượng quạt thổi
- Thay bộ lọc
- Thay chất hút ẩm
- Nhân công bảo trì
- Số giờ vận hành hằng năm
Máy sấy khí tác nhân lạnh có thể mang lại chi phí vận hành thấp hơn khi yêu cầu điểm sương ở mức vừa phải.
Tuy nhiên, đối với ứng dụng yêu cầu điểm sương thấp, một hệ thống tái sinh được lựa chọn phù hợp có thể cung cấp hiệu suất mà máy sấy khí tác nhân lạnh thông thường không thể đạt được.
Bước 4: Phối hợp máy sấy với môi trường lắp đặt và bảo trì
Điều kiện lắp đặt có thể ảnh hưởng đến cả hai công nghệ.
Đối với máy sấy khí tác nhân lạnh, cần xem xét:
- Thông gió
- Điều kiện làm mát
- Xả nước ngưng
- Nhiệt độ đầu vào
- Không gian bảo dưỡng
Đối với máy sấy hấp thụ, cần xem xét:
- Chất lượng khí đầu vào
- Hệ thống lọc
- Bảo trì van
- Thiết bị tái sinh
- Không gian sẵn có
- Khả năng tiếp cận để bảo dưỡng chất hút ẩm
Yêu cầu lắp đặt cần tuân theo thông số của model máy sấy được lựa chọn thay vì dựa vào các quy tắc chung có thể không áp dụng cho mọi thiết kế.
8. Khi nào kết hợp máy sấy khí tác nhân lạnh + máy sấy hấp thụ là hợp lý?
Không phải lúc nào cũng chỉ lựa chọn một trong hai công nghệ.
Trong một số hệ thống khí nén, cả hai có thể được sử dụng cùng nhau.
Một cấu hình điển hình là:
Sấy tác nhân lạnh → Lọc → Sấy hấp thụ
Giai đoạn tác nhân lạnh loại bỏ phần lớn độ ẩm có thể ngưng tụ trước khi khí nén đi đến lớp hấp thụ.
Điều này làm giảm tải ẩm lên chất hút ẩm và có thể cải thiện hiệu quả kinh tế vận hành của giai đoạn hấp thụ.
Máy sấy khí nén kết hợp DC Series của Lingyu sử dụng loại nguyên lý xử lý kết hợp này.
Giảm độ ẩm trước giai đoạn hấp thụ có thể làm giảm nhu cầu khí tái sinh và kéo dài tuổi thọ chất hút ẩm.
Loại cấu hình này có thể hữu ích khi tải ẩm đầu vào tương đối cao nhưng quy trình cuối cùng vẫn yêu cầu điểm sương áp suất thấp.
Kết luận: Lựa chọn máy sấy theo chất lượng khí yêu cầu
Máy sấy khí tác nhân lạnh và máy sấy khí hấp thụ giải quyết những vấn đề độ ẩm khác nhau trong hệ thống khí nén.
Hệ thống tác nhân lạnh thường phù hợp hơn khi quy trình yêu cầu loại bỏ độ ẩm một cách kinh tế và điểm sương áp suất dương.
Hệ thống hấp thụ trở nên cần thiết khi các quy trình phía hạ lưu yêu cầu khí nén khô hơn đáng kể.
Do đó, quyết định cần dựa trên:
PDP yêu cầu → Lưu lượng và áp suất thực tế → Nhiệt độ đầu vào → Độ nhạy của ứng dụng → Chi phí năng lượng → Yêu cầu bảo trì
Không tự động lựa chọn máy sấy hấp thụ chỉ vì nó tạo ra khí khô hơn.
Và cũng không tự động lựa chọn máy sấy khí tác nhân lạnh chỉ vì nó đơn giản hơn hoặc có chi phí thấp hơn.
Máy sấy tốt nhất là loại cung cấp chất lượng khí nén yêu cầu trong điều kiện vận hành thực tế với chi phí vòng đời thực tế thấp nhất.
Nếu bạn chưa chắc công nghệ sấy nào phù hợp với điều kiện vận hành của mình, hãy liên hệ Lingyu để được hỗ trợ lựa chọn máy sấy khí nén.
