Trong gia công kim loại hiện đại, cắt laser được sử dụng rộng rãi để tạo ra biên dạng chính xác, đường cắt hẹp và mép cắt chất lượng cao trên nhiều loại kim loại.
Trong nhiều ứng dụng, nitơ được sử dụng làm khí hỗ trợ để giúp đẩy vật liệu nóng chảy ra khỏi khe cắt, đồng thời hạn chế quá trình oxy hóa trên bề mặt cắt.
Một hệ thống máy tạo nitơ được thiết kế phù hợp cho cắt laser có thể cung cấp nguồn nitơ khí ngay tại chỗ, giúp giảm sự phụ thuộc vào bình khí hoặc nitơ lỏng giao từ bên ngoài, đồng thời cho phép nhà sản xuất kiểm soát tốt hơn quá trình tạo khí.
Tuy nhiên, một hệ thống nitơ hiệu quả cho cắt laser không chỉ đơn giản là chọn độ tinh khiết cao nhất hiện có. Độ tinh khiết nitơ, lưu lượng, áp suất, dung tích lưu trữ, chất lượng khí nén và yêu cầu thực tế của máy cắt laser đều cần được xem xét đồng thời.
Lingyu cung cấp các hệ thống tạo nitơ PSA cho nhiều yêu cầu khác nhau về độ tinh khiết và công suất nitơ, với các ứng dụng bao gồm gia công kim loại và cắt laser.
Vì sao nitơ được sử dụng trong cắt laser?
Nitơ thường được sử dụng làm khí hỗ trợ khi quá trình cắt cần hạn chế quá trình oxy hóa trên bề mặt cắt.
Điều này có thể đặc biệt hữu ích khi cắt các vật liệu như thép không gỉ và một số kim loại màu.
Thay vì tham gia vào quá trình cháy như oxy, nitơ chủ yếu tạo ra môi trường khí hỗ trợ tương đối ít phản ứng, đồng thời giúp đẩy vật liệu nóng chảy ra khỏi vùng cắt.
Tùy theo vật liệu và thông số cắt, nitơ có thể hỗ trợ:
- Tạo bề mặt cắt sạch và sáng hơn
- Giảm hình thành lớp oxit
- Giảm đổi màu
- Giảm nhu cầu xử lý sau cắt
- Tạo điều kiện ổn định hơn cho các công đoạn hàn, phủ hoặc hoàn thiện phía sau
Những kết quả này không nên được xem là tự động đạt được. Chất lượng mép cắt phụ thuộc vào toàn bộ quá trình cắt, bao gồm công suất laser, vị trí tiêu điểm, tình trạng vòi phun, độ tinh khiết nitơ, áp suất khí, lưu lượng, mác vật liệu, độ dày và cài đặt máy.

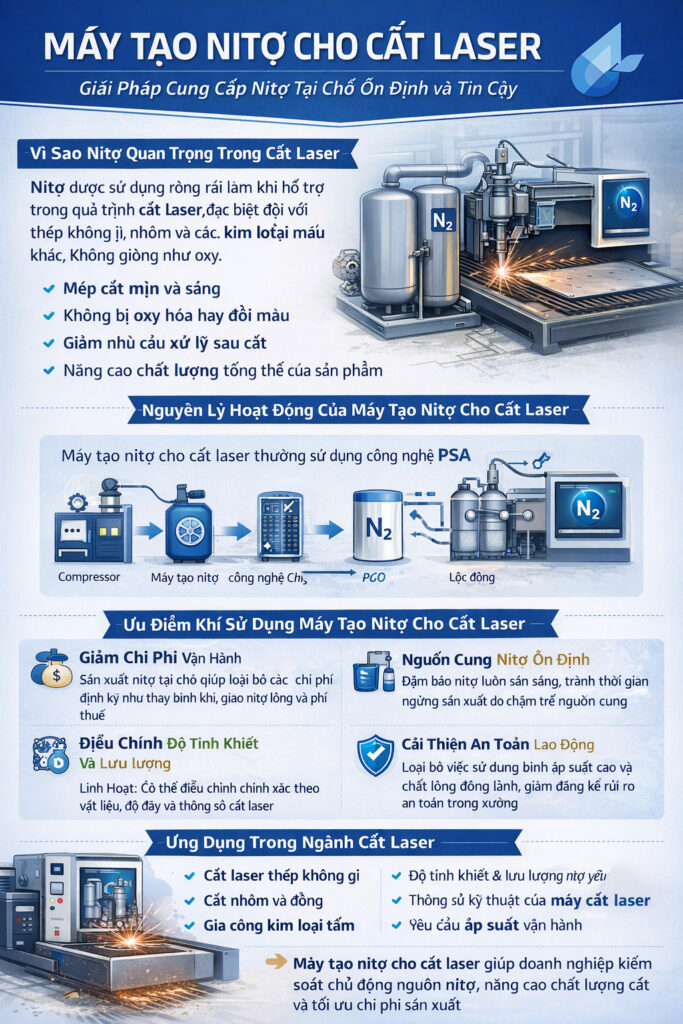

Máy tạo nitơ PSA hoạt động như thế nào?
Máy tạo nitơ PSA của Lingyu sử dụng công nghệ hấp phụ biến thiên áp suất (PSA) để tách nitơ khỏi khí nén.
Hệ thống gồm hai tháp hấp phụ chứa sàng phân tử carbon (CMS).
Khí nén đi vào một tháp, tại đó CMS hấp phụ chọn lọc oxy trong khi nitơ đi qua lớp hấp phụ và được thu lại dưới dạng khí sản phẩm.
Đồng thời, tháp thứ hai thực hiện quá trình giảm áp và tái sinh. Sau đó, hai bình hấp phụ tự động đổi chức năng cho nhau.
PLC điều khiển quá trình luân phiên này để duy trì nguồn nitơ liên tục.
Trình tự vận hành có thể được tóm tắt như sau:
Xử lý khí nén → Hấp phụ bằng CMS → Tách nitơ → Tái sinh tháp → Cân bằng áp suất/chuyển đổi → Cung cấp nitơ liên tục
Để tìm hiểu chi tiết hơn về công nghệ này, hãy xem công nghệ tạo nitơ PSA và sàng phân tử carbon.
Cắt laser cần độ tinh khiết nitơ bao nhiêu?
Không có một mức độ tinh khiết nitơ duy nhất phù hợp với mọi ứng dụng cắt laser.
Độ tinh khiết yêu cầu phụ thuộc vào các yếu tố như:
- Vật liệu
- Độ dày vật liệu
- Loại laser và công suất
- Tốc độ cắt
- Cấu hình vòi phun
- Yêu cầu về hình thức mép cắt
- Yêu cầu của các công đoạn hàn, phủ hoặc hoàn thiện phía sau
Máy tạo nitơ PSA của Lingyu có thể hoạt động trong dải độ tinh khiết nitơ từ 95% đến 99,999%, tùy theo cấu hình.
Các thông số vận hành chính bao gồm:
- Độ tinh khiết nitơ: 95%–99,999%
- Áp suất khí nén đầu vào: 0,5–0,8 MPa
- Điểm sương nitơ: ≤−40°C
- Nhiệt độ khí đầu vào: ≤40°C
- Nhiệt độ môi trường: ≤40°C
- Chu kỳ chuyển đổi: 45–60 giây
- Độ ồn: ≤75 dB
Do đó, hệ thống có thể được cấu hình theo các yêu cầu độ tinh khiết khác nhau, thay vì mặc định xem 99,999% là mục tiêu duy nhất.
Độ tinh khiết nitơ càng cao thường càng đòi hỏi điều kiện tách khắt khe hơn và có thể ảnh hưởng đến tỷ lệ thu hồi nitơ, mức tiêu thụ khí cấp, kích thước thiết bị và chi phí vận hành.
Cách tiếp cận phù hợp hơn là xác định mức độ tinh khiết tối thiểu vẫn có thể ổn định đáp ứng yêu cầu chất lượng cắt.
Có phải lúc nào cũng cần nitơ 99,999%?
Không.
Một số quy trình cắt chất lượng cao có thể cần nitơ có độ tinh khiết rất cao, nhưng mức phù hợp phải được xác định dựa trên yêu cầu của máy laser và quy trình thực tế.
Hệ thống PSA của Lingyu hỗ trợ các cấp độ tinh khiết gồm:
- 99,0%
- 99,5%
- 99,9%
- 99,99%
- 99,999%
Khi cần giới hạn oxy dư nghiêm ngặt hơn, có thể sử dụng thêm giai đoạn tinh chế khử oxy bằng carbon để nâng nitơ PSA khoảng 99,9% lên ≥99,999%.
Đối với hệ thống tinh chế này:
- Công suất nitơ: 10–800 m³/h
- Độ tinh khiết nitơ: ≥99,999%
- Hàm lượng oxy: ≤10 ppm
- Hàm lượng CO₂: ≤5 ppm
- Điểm sương khí quyển của nitơ: ≤−60°C
- Độ sụt áp: ≤0,1 MPa
Giai đoạn tinh chế bổ sung này chỉ nên được xem xét khi yêu cầu cắt thực tế thực sự cần độ tinh khiết cao hơn.
Áp suất nitơ quan trọng không kém độ tinh khiết
Máy cắt laser yêu cầu nitơ ở một mức áp suất và lưu lượng xác định tại đầu cắt.
Máy tạo nitơ PSA tạo ra nitơ, nhưng không nên tự động giả định rằng áp suất tạo khí sẽ bằng áp suất khí hỗ trợ mà máy cắt laser yêu cầu.
Máy tạo nitơ PSA của Lingyu sử dụng áp suất khí nén cấp từ 0,5–0,8 MPa.
Khi máy cắt yêu cầu áp suất cấp nitơ cao hơn đáng kể, hệ thống hoàn chỉnh có thể cần:
Máy tạo nitơ PSA → Bình đệm nitơ → Bộ tăng áp/máy nén nitơ → Bình chứa nitơ áp suất cao → Điều áp → Máy cắt laser
Sự phân biệt này rất quan trọng vì tạo nitơ bằng PSA và tăng áp nitơ phía sau là hai chức năng riêng biệt.
Máy tạo nitơ cung cấp nitơ ở độ tinh khiết và lưu lượng yêu cầu. Sau đó, bộ tăng áp hoặc máy nén phía sau có thể nâng áp suất nitơ lên mức mà quy trình cắt yêu cầu.
Lưu lượng nitơ phải đáp ứng nhu cầu cắt cao điểm
Việc lựa chọn công suất máy tạo nitơ phải dựa trên mức tiêu thụ nitơ thực tế, thay vì chỉ dựa vào công suất laser.
Nhu cầu khí có thể thay đổi theo:
- Đường kính vòi phun
- Độ dày vật liệu
- Áp suất khí hỗ trợ
- Tốc độ cắt
- Model máy
- Công thức cắt
- Số lượng máy cắt laser hoạt động đồng thời
Do đó, máy tạo nitơ phải được lựa chọn theo cả mức tiêu thụ bình thường và nhu cầu cao điểm.
Bình đệm có thể giúp làm ổn định các biến động nhu cầu ngắn hạn, nhưng không thể bù đắp cho một máy tạo nitơ thường xuyên bị thiếu công suất.
Khi nhiều máy cắt laser dùng chung một hệ thống nitơ, tổng nhu cầu cao điểm đồng thời trở nên đặc biệt quan trọng.
Chất lượng khí nén cấp rất quan trọng
Máy tạo nitơ PSA sử dụng khí nén làm khí cấp.
Điều này có nghĩa là hiệu suất của hệ thống nitơ liên quan trực tiếp đến chất lượng và độ ổn định của hệ thống khí nén phía trước.
Một hệ thống thực tế có thể bao gồm:
Máy nén khí → Bình chứa khí → Máy sấy khí nén → Hệ thống lọc → Máy tạo nitơ PSA → Bình đệm/bình chứa nitơ
Dầu, nước lỏng, hạt rắn và áp suất khí không ổn định có thể ảnh hưởng tiêu cực đến hiệu suất của CMS và độ tin cậy tổng thể của hệ thống.
Vì vậy, không nên đánh giá máy tạo nitơ tách biệt khỏi máy nén và thiết bị xử lý khí nén.
Khi cần kiểm soát thêm chất ô nhiễm, bộ lọc khí nén chính xác của Lingyu có thể là một phần của hệ thống xử lý khí cấp.
Ưu điểm của hệ thống tạo nitơ tại chỗ cho cắt laser
Khi được thiết kế và lựa chọn công suất chính xác, hệ thống PSA tại chỗ có thể mang lại một số lợi ích vận hành.
Chủ động hơn về nguồn cung
Sản xuất nitơ ngay tại cơ sở giúp giảm sự phụ thuộc vào lịch giao khí từ bên ngoài.
Điều này có thể hữu ích đối với các nhà máy có nhu cầu cắt liên tục hoặc thay đổi, đặc biệt khi hoạt động logistics của nguồn cung bên ngoài không thuận tiện.
Sản xuất nitơ theo nhu cầu thực tế
Hệ thống PSA có thể được thiết kế theo độ tinh khiết nitơ và công suất sản xuất mà nhà máy yêu cầu.
Các hệ thống PSA của Lingyu cung cấp chức năng giám sát độ tinh khiết và lưu lượng nitơ theo thời gian thực.
Nếu độ tinh khiết nitơ giảm xuống dưới giá trị cài đặt, hệ thống có thể phát cảnh báo; nếu tình trạng khí không đạt chuẩn tiếp diễn, hệ thống có thể kích hoạt chức năng bảo vệ hoặc dừng tự động.
Giảm thao tác với bình khí
Tạo nitơ tại chỗ có thể giảm khối lượng công việc liên quan đến việc giao và thay bình khí thường xuyên.
Tuy nhiên, tạo khí tại chỗ không loại bỏ các yêu cầu an toàn liên quan đến khí.
Nitơ có thể gây nguy cơ thiếu oxy trong khu vực thông gió không đầy đủ, trong khi bộ tăng áp, bình chịu áp, hệ thống lưu trữ và thiết bị phân phối áp suất cao cần được thiết kế và vận hành theo quy trình phù hợp.
Tiềm năng giảm chi phí vòng đời
Tạo nitơ tại chỗ có thể giảm chi phí mua nitơ giao từ bên ngoài khi mức tiêu thụ đủ lớn.
Tuy nhiên, không nên mặc định rằng hệ thống luôn tiết kiệm chi phí.
Hiệu quả kinh tế phụ thuộc vào:
Giá nitơ tại địa phương + giá điện + hiệu suất máy nén + độ tinh khiết + lưu lượng + áp suất cấp + số giờ vận hành + bảo dưỡng + năng lượng bộ tăng áp + chi phí đầu tư
Do đó, phép so sánh phù hợp là tổng chi phí vòng đời, chứ không chỉ là giá bình khí so với giá mua máy tạo nitơ.
Độ tinh khiết và mức tiêu thụ năng lượng có liên quan với nhau
Máy tạo nitơ PSA không tạo ra mọi mức độ tinh khiết với cùng một hiệu suất.
Độ tinh khiết càng cao đòi hỏi quá trình tách oxy càng nghiêm ngặt và có thể ảnh hưởng đến tỷ lệ thu hồi nitơ cũng như nhu cầu khí nén cấp.
Đối với cắt laser, điều này tạo ra một cơ hội tối ưu hóa quan trọng.
Nếu một loại vật liệu và công thức cắt cụ thể có thể ổn định đạt chất lượng mép cắt yêu cầu ở mức độ tinh khiết nitơ thấp hơn, việc vận hành ở độ tinh khiết cao không cần thiết có thể làm tăng mức tiêu thụ năng lượng mà không mang lại lợi ích sản xuất tương ứng.
Do đó, hệ thống nitơ nên được thiết kế theo công thức cắt thực tế, thay vì mặc định áp dụng một mức độ tinh khiết tối đa cho mọi công việc.
Để tìm hiểu thêm về lựa chọn công suất, hãy xem hướng dẫn lựa chọn máy tạo nitơ PSA.
Một hệ thống nitơ hoàn chỉnh cho cắt laser nên bao gồm những gì?
Một hệ thống tạo nitơ tại chỗ thực tế có thể bao gồm nhiều giai đoạn.
1. Tạo và xử lý khí nén
Máy nén, bình chứa khí, máy sấy, van xả nước và bộ lọc chuẩn bị nguồn khí cấp phù hợp cho máy tạo nitơ PSA.
2. Tạo nitơ PSA
Sàng phân tử carbon tách nitơ khỏi oxy thông qua các chu kỳ hấp phụ và tái sinh luân phiên.
3. Giám sát chất lượng nitơ
Thiết bị phân tích giám sát độ tinh khiết của khí sản phẩm để có thể phát hiện nitơ không đạt chuẩn.
4. Bình đệm nitơ
Bình đệm giúp ổn định hoạt động của hệ thống PSA và đáp ứng những biến động về nhu cầu sản xuất.
5. Tăng áp khi cần
Bộ tăng áp nitơ phía sau nâng khí lên áp suất cấp mà thiết bị cắt laser yêu cầu.
6. Lưu trữ áp suất cao khi cần
Hệ thống lưu trữ áp suất cao được thiết kế phù hợp có thể giúp đáp ứng những khoảng thời gian ngắn có nhu cầu khí cao.
7. Điều khiển áp suất và lưu lượng
Hệ thống điều áp phù hợp cung cấp khí cho máy cắt trong phạm vi áp suất và lưu lượng vận hành yêu cầu.
Góc nhìn toàn hệ thống này hữu ích hơn so với chỉ hỏi: “Tôi cần máy tạo nitơ công suất bao nhiêu?”
Cách chọn máy tạo nitơ phù hợp cho cắt laser
Trước khi lựa chọn hệ thống, cần thu thập dữ liệu vận hành thực tế từ máy cắt laser và kế hoạch sản xuất.
Các giá trị quan trọng nhất bao gồm:
- Độ tinh khiết nitơ yêu cầu
- Mức tiêu thụ nitơ cho các công thức cắt khác nhau
- Áp suất cấp yêu cầu
- Mức tiêu thụ khí bình thường
- Nhu cầu cao điểm đồng thời
- Số giờ vận hành hằng ngày và hằng năm
- Cơ cấu vật liệu
- Phạm vi độ dày vật liệu
- Công suất máy nén hiện có
- Chất lượng khí nén hiện có
- Dung tích bình đệm yêu cầu
- Yêu cầu về bộ tăng áp
Sau đó, máy tạo nitơ phải được đánh giá cùng với máy sấy, hệ thống lọc, bình đệm, bộ tăng áp, hệ thống lưu trữ và thiết bị điều khiển áp suất cần thiết.
Để có thêm hướng dẫn lựa chọn thiết bị, hãy tham khảo hướng dẫn thông số và lựa chọn máy tạo nitơ PSA.
Cắt laser thép không gỉ
Nitơ thường được xem xét cho cắt laser thép không gỉ khi cần hạn chế oxy hóa và duy trì bề mặt cắt sạch.
Tuy nhiên, độ tinh khiết, áp suất và lưu lượng nitơ yêu cầu thay đổi theo độ dày vật liệu, thông số laser và cấu hình máy.
Vì vậy, nên mô tả nitơ là khí hỗ trợ cho quá trình cắt có kiểm soát oxy hóa, thay vì giả định rằng một mức độ tinh khiết cố định sẽ tự động tạo ra cùng một chất lượng mép sáng cho mọi công việc cắt thép không gỉ.
Thử nghiệm sản xuất và thông số kỹ thuật của máy laser vẫn đóng vai trò quan trọng khi tối ưu hóa cài đặt khí hỗ trợ.
Nhôm và các kim loại màu khác
Nitơ cũng có thể được sử dụng với nhôm và các kim loại màu phù hợp khác khi việc kiểm soát oxy hóa là quan trọng.
Một lần nữa, các thông số khí phải được lựa chọn theo quy trình laser thực tế.
Đồng và các vật liệu có độ phản xạ cao khác có thêm những yếu tố cần xem xét trong quá trình gia công laser, vì vậy riêng khí hỗ trợ không quyết định liệu vật liệu có thể được cắt thành công hay không.
Do đó, không nên áp dụng một khuyến nghị chung về độ tinh khiết, áp suất hoặc lưu lượng cho thép không gỉ, nhôm, đồng và các vật liệu khác.
Giám sát tự động giúp nâng cao độ tin cậy
Chất lượng nitơ ổn định rất quan trọng vì sự suy giảm độ tinh khiết có thể ảnh hưởng đến kết quả cắt trước khi người vận hành nhận thấy vấn đề một cách rõ ràng.
Các hệ thống PSA của Lingyu cung cấp:
- Giám sát độ tinh khiết nitơ theo thời gian thực
- Giám sát lưu lượng theo thời gian thực
- Màn hình cảm ứng kỹ thuật số
- Hiển thị áp suất và trạng thái hệ thống
- Cảnh báo độ tinh khiết thấp
- Bảo vệ tự động khi tình trạng khí không đạt chuẩn tiếp diễn
Các chức năng này đặc biệt hữu ích khi hệ thống cắt laser hoạt động liên tục hoặc khi nhiều máy cùng phụ thuộc vào một nguồn nitơ.
Tạo nitơ PSA tại chỗ và nitơ lỏng
Công nghệ PSA tạo ra nitơ khí ngay tại chỗ.
Nó không tạo ra nitơ lỏng.
Một nhà máy hiện đang sử dụng nitơ lỏng số lượng lớn có thể cân nhắc thay thế một phần hoặc toàn bộ nguồn cung đó bằng hệ thống nitơ khí tại chỗ chỉ sau khi so sánh:
- Độ tinh khiết yêu cầu
- Lưu lượng bình thường và cao điểm
- Áp suất khí hỗ trợ yêu cầu
- Yêu cầu lưu trữ
- Năng lượng máy nén
- Năng lượng bộ tăng áp nitơ
- Không gian lắp đặt hiện có
- Bảo dưỡng
- Độ tin cậy sản xuất
- Chi phí nitơ giao từ bên ngoài
Đặc biệt đối với cắt laser áp suất cao, năng lượng cần thiết cho quá trình nén nitơ phía sau cũng phải được tính vào phép so sánh.
Do đó, hiệu quả kinh tế phức tạp hơn việc đơn giản giả định rằng nitơ PSA luôn có chi phí thấp hơn nitơ lỏng được giao từ bên ngoài.
Kết luận
Máy tạo nitơ cho cắt laser có thể cung cấp nguồn nitơ khí tại chỗ đáng tin cậy cho các hoạt động gia công kim loại muốn kiểm soát tốt hơn nguồn cung khí và giảm sự phụ thuộc vào nitơ giao từ bên ngoài.
Công nghệ PSA của Lingyu sử dụng sàng phân tử carbon và các tháp hấp phụ luân phiên để liên tục tạo nitơ, với các cấp độ tinh khiết từ 95% đến 99,999% và chức năng giám sát độ tinh khiết cũng như lưu lượng nitơ theo thời gian thực.
Tuy nhiên, đối với cắt laser, hệ thống tốt nhất không tự động là máy tạo nitơ có độ tinh khiết cao nhất.
Độ tinh khiết nitơ, lưu lượng, áp suất cấp, dung tích bình đệm, yêu cầu bộ tăng áp, chất lượng khí nén, loại vật liệu, độ dày, thông số laser và chi phí vận hành đều phải được đánh giá đồng thời.
Khi cần áp suất khí hỗ trợ cao hơn, máy tạo nitơ PSA đóng vai trò là giai đoạn sản xuất nitơ trong một hệ thống lớn hơn, có thể cần thêm thiết bị nén và lưu trữ phía sau.
Bằng cách thiết kế toàn bộ hệ thống cấp nitơ dựa trên nhu cầu cắt thực tế, nhà sản xuất có thể đạt được nguồn cung khí ổn định hơn, đồng thời cân bằng giữa chất lượng cắt, mức tiêu thụ năng lượng, chi phí vận hành và độ tin cậy sản xuất.
