Hấp phụ biến thiên áp suất, hay PSA, là phương pháp được sử dụng rộng rãi để sản xuất nitơ trực tiếp từ khí nén.
Đối với các cơ sở công nghiệp có nhu cầu nitơ thường xuyên, công nghệ tạo nitơ bằng hấp phụ biến thiên áp suất cung cấp một giải pháp tại chỗ thay cho việc phụ thuộc hoàn toàn vào bình khí nén hoặc nguồn nitơ lỏng số lượng lớn được giao từ bên ngoài. Công nghệ này có thể được cấu hình theo các yêu cầu khác nhau về độ tinh khiết nitơ, lưu lượng, điểm sương và điều kiện vận hành.
Dòng máy tạo nitơ PSA của Lingyu hỗ trợ độ tinh khiết nitơ từ khoảng 95% đến 99,999% trong các điều kiện thiết kế được nêu.
Để xem các cấu hình thiết bị hiện có, có thể tham khảo dòng máy tạo nitơ của Lingyu.

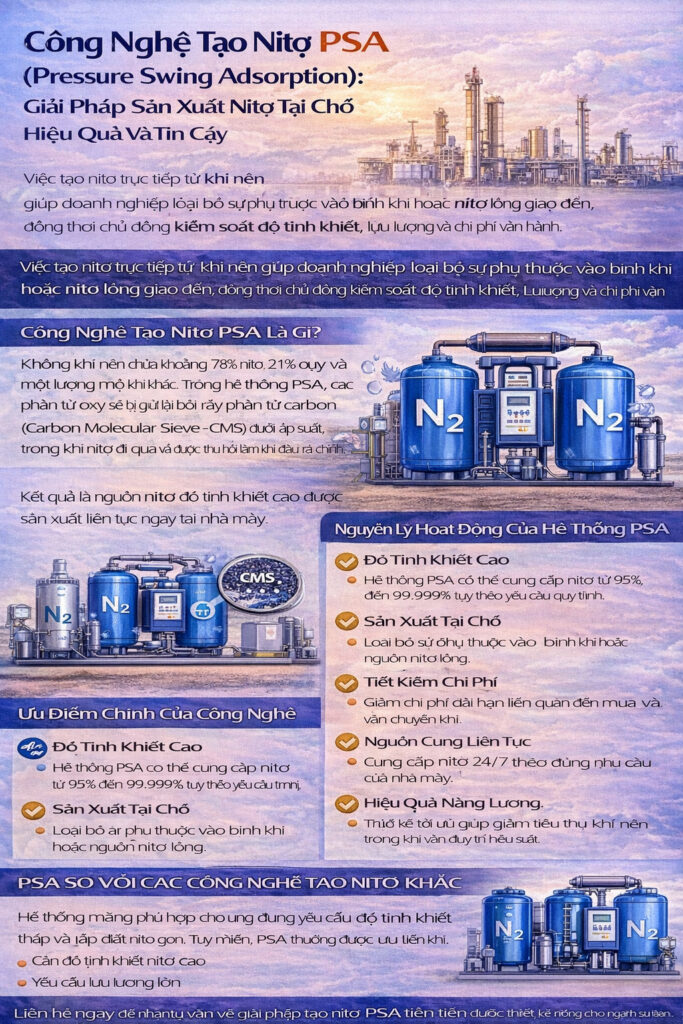

Tạo nitơ bằng hấp phụ biến thiên áp suất là gì?
Công nghệ tạo nitơ bằng hấp phụ biến thiên áp suất tách nitơ khỏi khí nén bằng cách tận dụng sự khác biệt về đặc tính hấp phụ của các phân tử khí trong điều kiện áp suất thay đổi.
Trong hệ thống PSA của Lingyu, mỗi tháp hấp phụ được chứa đầy sàng phân tử carbon (CMS).
Khi khí nén đi vào tháp hấp phụ, các phân tử oxy được CMS ưu tiên hấp phụ, trong khi nitơ đi qua lớp hấp phụ và được thu lại dưới dạng khí sản phẩm.
Quá trình này được gọi là hấp phụ “biến thiên áp suất” vì chất hấp phụ luân phiên giữa quá trình hấp phụ ở áp suất cao hơn và tái sinh ở áp suất thấp hơn.
Điều này cho phép CMS được tái sử dụng nhiều lần thay vì phải liên tục thay mới.
Máy tạo nitơ PSA hoạt động như thế nào?
Máy tạo nitơ PSA hoạt động theo chu kỳ hấp phụ và tái sinh lặp lại.
1. Chuẩn bị khí nén
Không khí môi trường trước tiên được nén và xử lý trước khi đi vào máy tạo nitơ.
Một hệ thống điển hình có thể bao gồm máy nén khí, bình chứa khí, máy sấy, các cấp lọc và thiết bị đệm.
Chất lượng khí rất quan trọng vì độ ẩm, dầu và hạt bụi có thể ảnh hưởng đến CMS, van khí nén, thiết bị đo và hiệu suất dài hạn của hệ thống.
Khi phù hợp, bộ lọc khí nén chính xác có thể được sử dụng như một phần của hệ thống tiền xử lý.
2. Hấp phụ oxy
Khí nén đã được xử lý đi vào một tháp hấp phụ.
Sàng phân tử carbon ưu tiên hấp phụ các phân tử oxy, trong khi nitơ đi qua lớp hấp phụ và được thu lại dưới dạng khí sản phẩm.
3. Giảm áp và tái sinh
Trong khi một tháp đang sản xuất nitơ, tháp thứ hai được giảm áp.
Oxy trước đó được CMS hấp phụ sẽ được giải phóng và xả ra ngoài, cho phép chất hấp phụ tái sinh để chuẩn bị cho chu kỳ tiếp theo.
4. Tự động chuyển đổi giữa các tháp
Khi tháp đang hoạt động đạt đến điều kiện hấp phụ được cài đặt trước, hệ thống sẽ tự động chuyển đổi vai trò vận hành.
Tháp đã tái sinh bắt đầu quá trình hấp phụ, trong khi tháp còn lại chuyển sang tái sinh.
Hệ thống PSA của Lingyu sử dụng điều khiển PLC tự động để liên tục luân phiên hai tháp, duy trì sản xuất nitơ ở độ tinh khiết đã xác định.
Để tìm hiểu chi tiết hơn về cơ chế hấp phụ, có thể tham khảo cách công nghệ tạo nitơ PSA hoạt động và lý do hệ thống sử dụng CMS.
Hệ thống tạo nitơ PSA bao gồm những thiết bị nào?
Một hệ thống PSA hoàn chỉnh bao gồm nhiều thành phần hơn bản thân các tháp hấp phụ.
Cấu hình hệ thống trong danh mục của Lingyu bao gồm các thiết bị như:
- Máy nén khí
- Bình chứa khí
- Máy sấy khí lạnh
- Bình đệm
- Máy tạo nitơ
- Bình đệm nitơ
- Thiết bị giảm áp
- Thiết bị phân tích nitơ/oxy
- Đầu xả nitơ không đạt thông số
- Hệ thống điều khiển cấp nitơ cuối cùng
Điều này rất quan trọng vì hiệu suất của hệ thống nitơ phụ thuộc vào toàn bộ chuỗi xử lý khí nén và khí sản phẩm.
Ngay cả một máy tạo nitơ được lựa chọn đúng công suất nhưng kết nối với nguồn khí nén được xử lý không phù hợp vẫn có thể gặp vấn đề về độ tin cậy hoặc chất lượng khí.
Độ tinh khiết nitơ: 95% đến 99,999%
Một trong những ưu điểm chính của công nghệ PSA là khả năng sản xuất nitơ ở nhiều mức độ tinh khiết khác nhau.
Danh mục của Lingyu nêu phạm vi độ tinh khiết nitơ PSA khoảng 95%–99,999%.
Các bảng sản phẩm cũng bao gồm cấu hình nitơ 99%, 99,5%, 99,9% và 99,99%.
Tuy nhiên, độ tinh khiết cao hơn không nên tự động được xem là tốt hơn.
Độ tinh khiết phù hợp phụ thuộc vào nồng độ oxy tối đa có thể chấp nhận trong quy trình.
Ví dụ, một ứng dụng phủ khí có thể có yêu cầu khác với quy trình liên quan đến điện tử, vật liệu dược phẩm hoặc sản xuất chính xác.
Việc chỉ định độ tinh khiết cao hơn mức cần thiết có thể ảnh hưởng đến sản lượng nitơ, nhu cầu khí nén và chi phí vận hành.
Nếu quy trình yêu cầu nitơ ≥99,999% thì sao?
Một số ứng dụng yêu cầu lượng oxy dư cực thấp.
Đối với những trường hợp này, danh mục của Lingyu bao gồm hệ thống tinh chế khử oxy bằng carbon được thiết kế để tiếp tục tinh chế nitơ PSA khoảng 99,9% lên ≥99,999%.
Danh mục nêu khả năng giảm oxy dư xuống mức ppm rất thấp, sau đó tiếp tục loại bỏ CO₂ và độ ẩm, đồng thời thực hiện lọc chính xác.
Loại hệ thống tinh chế phía sau này nên được lựa chọn khi quy trình thực sự yêu cầu chất lượng khí như vậy thay vì tự động bổ sung vào mọi hệ thống PSA.
Người dùng đặc biệt quan tâm đến chất lượng khí rất cao cũng có thể tham khảo hướng dẫn về máy tạo nitơ độ tinh khiết cao.
Lưu lượng và công suất
Độ tinh khiết nitơ chỉ là một phần trong quá trình lựa chọn hệ thống PSA.
Máy tạo nitơ cũng phải cung cấp đủ lượng nitơ để đáp ứng cả nhu cầu trung bình và nhu cầu cực đại của quy trình.
Tính toán công suất cần xem xét các yếu tố như:
- Mức tiêu thụ nitơ trung bình
- Lưu lượng cực đại
- Số lượng điểm sử dụng đồng thời
- Số ca sản xuất
- Nhu cầu theo mẻ
- Công suất dự phòng yêu cầu
- Kế hoạch mở rộng trong tương lai
Dữ liệu sản phẩm trong danh mục của Lingyu cho thấy công suất sản xuất nitơ và mức tiêu thụ khí nén hiệu dụng thay đổi theo model và cấu hình độ tinh khiết. Ví dụ, các bảng thông số nêu đồng thời sản lượng nitơ và mức tiêu thụ khí thay vì xem kích thước máy tạo khí như một con số độc lập.
Vì vậy, hai máy tạo nitơ PSA cần được so sánh ở cùng độ tinh khiết nitơ và điều kiện vận hành.
Mức tiêu thụ khí nén và hiệu suất năng lượng
Khí nén là một đầu vào vận hành chính của quá trình tạo nitơ PSA.
Điều này có nghĩa là tổng chi phí năng lượng không chỉ chịu ảnh hưởng bởi bản thân máy tạo nitơ mà còn bởi máy nén và thiết bị xử lý khí.
Thiết kế PSA của Lingyu sử dụng quy trình cân bằng áp suất không đồng đều được tối ưu hóa. Theo danh mục, thiết kế này cải thiện hiệu suất thu hồi nitơ và gián tiếp giảm tổng mức tiêu thụ năng lượng khoảng 5%.
Khi đánh giá hiệu suất, người mua cần so sánh:
- Độ tinh khiết nitơ
- Lưu lượng sản xuất nitơ
- Mức tiêu thụ khí nén hiệu dụng
- Công suất máy nén
- Tổn thất qua máy sấy và hệ thống lọc
- Số giờ vận hành
Một chỉ số hữu ích không đơn giản là “công suất của máy tạo khí” mà là tổng năng lượng cần thiết để sản xuất lượng nitơ yêu cầu ở độ tinh khiết đã xác định.
Khí đầu vào, điểm sương và điều kiện vận hành
Danh mục PSA của Lingyu cung cấp các thông số vận hành sau:
- Nhiệt độ khí đầu vào: ≤40°C
- Áp suất khí đầu vào: 0,5–0,8 MPa
- Độ tinh khiết nitơ: 95%–99,999%
- Điểm sương nitơ: ≤−40°C
- Nhiệt độ môi trường: ≤40°C
- Chu kỳ chuyển đổi: 45–60 giây
Các giá trị này mô tả điều kiện vận hành PSA do nhà sản xuất nêu và không nên được hiểu là thông số chung cho mọi máy tạo nitơ PSA trên thị trường.
Áp suất nitơ yêu cầu của thiết bị sản xuất phía sau cũng cần được phân biệt với áp suất khí nén đầu vào của máy tạo nitơ.
Điều khiển tự động và giám sát chất lượng khí
Hoạt động của hệ thống PSA hiện đại phụ thuộc nhiều vào quá trình điều khiển trình tự tự động.
Hệ thống của Lingyu cung cấp chức năng khởi động/dừng tự động và chuyển đổi chu kỳ vận hành, với các van khí nén được PLC điều khiển.
Độ tinh khiết và lưu lượng nitơ được giám sát trực tuyến liên tục.
Màn hình cảm ứng kỹ thuật số hiển thị các thông tin chính bao gồm:
- Áp suất
- Độ tinh khiết nitơ
- Lưu lượng
- Trạng thái vận hành hệ thống
Nếu độ tinh khiết nitơ giảm xuống dưới giá trị quy định, hệ thống sẽ kích hoạt cảnh báo. Nếu tình trạng khí không đạt thông số tiếp tục trong khoảng thời gian cài đặt trước, hệ thống có thể tự động dừng để bảo vệ.
Các chức năng này rất quan trọng khi quá trình sản xuất phía sau phụ thuộc vào chất lượng khí ổn định.
Nén chặt CMS và độ tin cậy dài hạn
Sàng phân tử carbon là một thành phần quan trọng trong quá trình tạo nitơ PSA.
Sự chuyển động của lớp hấp phụ sau nhiều chu kỳ có thể ảnh hưởng đến mật độ nạp theo thời gian.
Do đó, thiết kế PSA của Lingyu bao gồm thiết bị tự động nén chặt CMS nhằm duy trì mật độ nạp phù hợp và giúp giảm hiện tượng CMS bị nghiền thành bột do sự chuyển động của lớp vật liệu.
Độ tin cậy dài hạn cũng phụ thuộc vào việc bảo trì phần còn lại của hệ thống, bao gồm bộ lọc, bộ xả, máy sấy, van khí nén, thiết bị phân tích và các bộ phận điều khiển.
Công nghệ tạo nitơ PSA được sử dụng ở đâu?
Công nghệ tạo nitơ PSA có thể được cấu hình cho nhiều quy trình công nghiệp khác nhau.
Trong ngành thực phẩm và đồ uống, nitơ có thể hỗ trợ đóng gói, thổi rửa và phủ khí khi việc kiểm soát oxy đóng vai trò quan trọng. Lingyu có các ứng dụng chuyên biệt dành cho ngành thực phẩm và đồ uống.
Trong ngành hóa chất và hóa dầu, nitơ có thể được sử dụng để phủ khí cho bồn, thổi rửa, làm trơ và một số hoạt động chuyển vật liệu. Có thể tìm hiểu thêm thông qua các ứng dụng hóa dầu và xử lý hóa chất.
Trong ngành điện tử và sản xuất chính xác, nitơ có thể giúp tạo môi trường quy trình có hàm lượng oxy thấp được kiểm soát. Người dùng trong lĩnh vực này có thể tham khảo các giải pháp điện tử và sản xuất chính xác.
Hệ thống PSA cũng có thể phục vụ ngành dược phẩm, dầu khí, bán dẫn, gia công kim loại và các quy trình công nghiệp khác cần kiểm soát chất lượng và khả năng cung cấp nitơ.
PSA so với các phương thức cung cấp nitơ khác
Các phương thức cung cấp nitơ khác nhau có đặc điểm khác nhau về đầu tư, vận hành, lưu trữ và logistics.
Đối với các cơ sở công nghiệp đang xem xét PSA, một phép so sánh hữu ích là giữa sản xuất tại chỗ và nguồn nitơ được giao từ bên ngoài.
PSA tại chỗ có thể giảm sự phụ thuộc vào lịch giao bình khí hoặc khí số lượng lớn và giúp kiểm soát trực tiếp quá trình sản xuất.
Tuy nhiên, hiệu quả kinh tế tổng thể phụ thuộc vào:
- Nhu cầu nitơ
- Độ tinh khiết yêu cầu
- Giá điện
- Hiệu suất máy nén
- Số giờ vận hành hằng năm
- Yêu cầu tiền xử lý
- Bảo trì
- Chi phí nguồn khí được giao tại địa phương
Để có khung đánh giá tài chính chi tiết, có thể tham khảo hướng dẫn về chi phí và ROI của máy tạo nitơ.
Cách lựa chọn máy tạo nitơ PSA
Trước khi lựa chọn hệ thống, người mua cần xác định yêu cầu của quy trình trước tiên.
Các thông số quan trọng nhất là độ tinh khiết nitơ hoặc hàm lượng oxy cho phép, lưu lượng trung bình và cực đại, áp suất yêu cầu tại điểm sử dụng, điểm sương, công suất khí nén, chất lượng khí, lịch sản xuất, điều kiện lắp đặt và kế hoạch mở rộng trong tương lai.
Sau đó, các thông số này cần được sử dụng để xác định đồng bộ công suất máy nén khí, thiết bị tiền xử lý, máy tạo nitơ PSA, hệ thống lưu trữ đệm nitơ, thiết bị điều khiển và hệ thống phân phối phía sau.
Để có quy trình lựa chọn chi tiết hơn, có thể tham khảo hướng dẫn lựa chọn máy tạo nitơ PSA.
Kết luận
Tạo nitơ bằng hấp phụ biến thiên áp suất cung cấp một phương pháp thực tế để sản xuất nitơ trực tiếp từ khí nén cho các ứng dụng công nghiệp.
Hiệu quả của công nghệ này đến từ quá trình hấp phụ và tái sinh lặp lại của sàng phân tử carbon trong hai tháp luân phiên, kết hợp với điều khiển tự động, xử lý khí nén, giám sát chất lượng khí và hệ thống lưu trữ, phân phối được lựa chọn đúng công suất.
Hệ thống PSA phù hợp không nên được lựa chọn chỉ dựa trên độ tinh khiết.
Độ tinh khiết nitơ, lưu lượng, mức tiêu thụ khí nén, áp suất, điểm sương, hệ thống tiền xử lý, giám sát và chi phí vận hành đều cần được xem xét cùng nhau.
Khi các thông số này được lựa chọn phù hợp với quy trình, PSA có thể cung cấp nguồn nitơ tại chỗ ổn định và có khả năng kiểm soát cho nhiều ứng dụng công nghiệp.
