Trong các hệ thống khí nén công nghiệp, việc loại bỏ độ ẩm là yếu tố thiết yếu để bảo vệ thiết bị phía sau và duy trì chất lượng khí ổn định. Bộ trao đổi nhiệt đặc biệt quan trọng trong máy sấy khí lạnh vì chúng làm mát khí nén, thúc đẩy quá trình ngưng tụ hơi ẩm, thu hồi nhiệt và giảm tải lạnh.
Các thiết kế máy sấy khí lạnh khác nhau sử dụng các cấu trúc trao đổi nhiệt khác nhau. Tùy theo cấu hình máy sấy, chúng có thể bao gồm bộ trao đổi nhiệt khí-khí, dàn bay hơi khí nén–môi chất lạnh, bộ trao đổi nhiệt dạng tấm-cánh, bộ trao đổi nhiệt dạng tấm 3 trong 1 tích hợp và thiết kế dạng ống chùm.
Vai trò của bộ trao đổi nhiệt trong máy sấy khí nén
Trong máy sấy khí lạnh, bộ trao đổi nhiệt truyền nhiệt giữa khí nén, môi chất lạnh hoặc một dòng khí khác mà không để các môi chất trộn lẫn với nhau.
Trong máy sấy khí lạnh dòng AH và WH của Lingyu, khí nén nhiệt độ cao trước tiên được làm mát sơ bộ trước khi đi vào bộ trao đổi nhiệt khí-khí. Sau đó, khí đi qua dàn bay hơi khí nén–môi chất lạnh, tại đây quá trình làm mát tiếp tục làm giảm điểm sương áp suất xuống khoảng 2–10°C.
Khi khí nén được làm mát, hơi nước sẽ ngưng tụ. Sau khi nước ngưng được tách ra, khí nén khô quay trở lại bộ trao đổi nhiệt khí-khí, tại đây khí được gia nhiệt lại trước khi rời khỏi máy sấy.
Quá trình thu hồi nhiệt này có hai mục đích quan trọng: giảm tải lạnh bằng cách làm mát sơ bộ khí nén đầu vào và tăng nhiệt độ khí đầu ra trước khi khí đã xử lý đi vào hệ thống phía sau.
Để tìm hiểu chi tiết hơn về toàn bộ quá trình, hãy xem nguyên lý hoạt động của máy sấy khí lạnh.

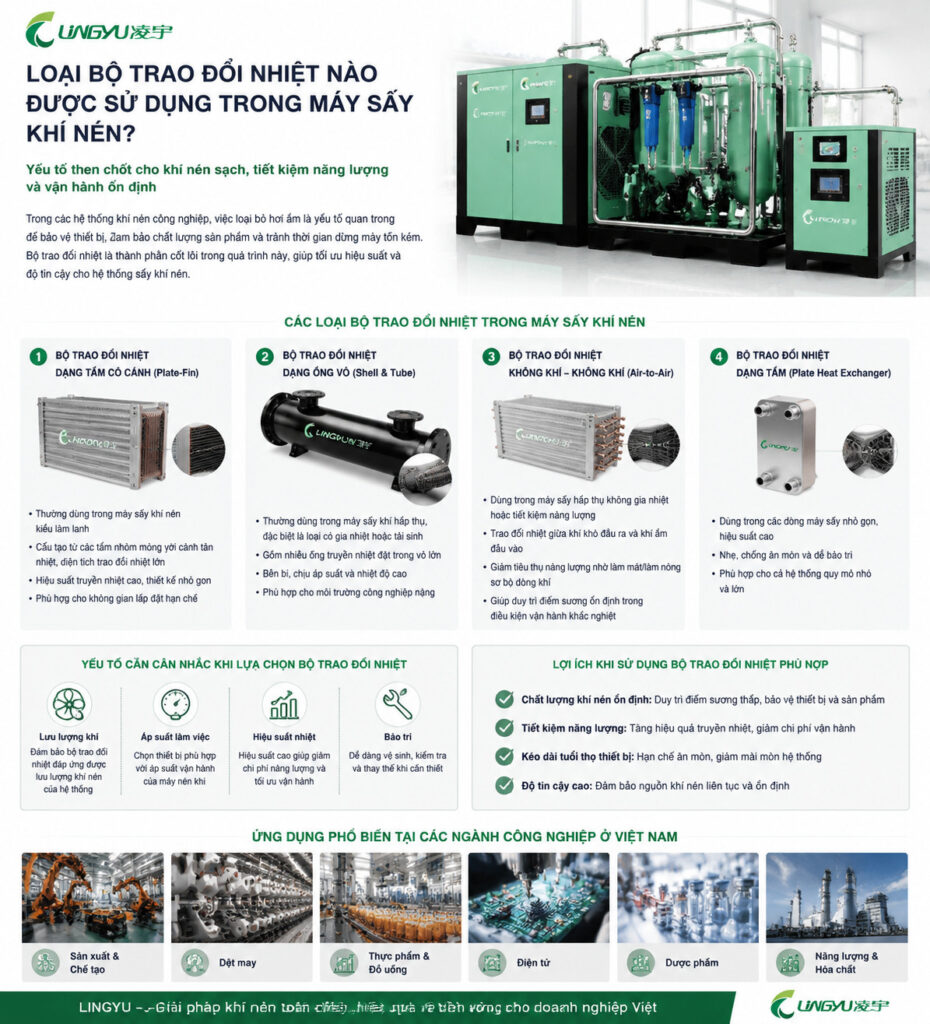

Các loại bộ trao đổi nhiệt được sử dụng trong máy sấy khí nén
Loại bộ trao đổi nhiệt phù hợp phụ thuộc vào cấu trúc máy sấy, công suất, phương pháp làm mát, yêu cầu lắp đặt và điều kiện vận hành.
1. Bộ trao đổi nhiệt khí-khí
Bộ trao đổi nhiệt khí-khí truyền nhiệt giữa khí nén nóng đi vào và khí nén khô, lạnh đi ra.
Khí đầu vào được làm mát sơ bộ trước khi đến dàn bay hơi, giúp giảm tải lạnh. Đồng thời, khí lạnh đã qua xử lý hấp thụ nhiệt và được gia nhiệt lại trước khi xả ra.
Cả dòng AH và WH của Lingyu đều sử dụng cấu hình thu hồi nhiệt này.
Các lợi ích chính bao gồm:
- Giảm tải lạnh
- Thu hồi năng lượng nhiệt bên trong máy sấy
- Gia nhiệt lại khí nén đầu ra
- Nâng cao hiệu suất nhiệt tổng thể
Do hai dòng khí nén trao đổi nhiệt mà không trộn lẫn với nhau, hiệu quả loại bỏ độ ẩm và chất lượng khí đầu ra có thể được duy trì đồng thời giảm nhu cầu làm mát không cần thiết.
2. Dàn bay hơi khí nén–môi chất lạnh
Dàn bay hơi khí nén–môi chất lạnh là bộ trao đổi nhiệt làm mát chính trong máy sấy khí lạnh.
Bên trong dàn bay hơi, nhiệt được truyền từ khí nén sang hệ thống lạnh. Khi nhiệt độ khí nén giảm xuống, hơi nước đạt trạng thái bão hòa và ngưng tụ thành nước lỏng.
Trong máy sấy khí lạnh dòng AH và WH của Lingyu, giai đoạn làm mát này giúp đạt điểm sương áp suất khoảng 2–10°C.
Dàn bay hơi phải cung cấp đủ khả năng truyền nhiệt đồng thời duy trì độ sụt áp khí nén ở mức chấp nhận được. Hiệu suất của thiết bị ảnh hưởng trực tiếp đến hiệu quả làm mát, khả năng ngưng tụ hơi ẩm và độ ổn định của điểm sương áp suất.
3. Bộ trao đổi nhiệt dạng tấm-cánh
Bộ trao đổi nhiệt dạng tấm-cánh sử dụng các tấm và cánh để tạo diện tích truyền nhiệt tương đối lớn trong một kết cấu nhỏ gọn.
Cấu hình này phù hợp với những trường hợp yêu cầu đồng thời hiệu quả truyền nhiệt cao và lắp đặt nhỏ gọn.
Dòng PB của Lingyu sử dụng bộ trao đổi nhiệt dạng tấm-cánh bằng hợp kim nhôm ở giai đoạn làm mát sơ bộ để giảm nhiệt độ của khí nén nhiệt độ cao trước khi khí đi vào bộ phận sấy chính.
Ưu điểm của kết cấu dạng tấm-cánh có thể bao gồm:
- Diện tích truyền nhiệt lớn
- Kết cấu nhỏ gọn
- Làm mát sơ bộ hiệu quả
- Giảm diện tích lắp đặt
Mức độ phù hợp thực tế của bộ trao đổi nhiệt dạng tấm-cánh phụ thuộc vào lưu lượng khí, áp suất, nhiệt độ đầu vào, mức độ nhiễm bẩn và yêu cầu bảo trì.
4. Bộ trao đổi nhiệt dạng tấm 3 trong 1
Một số máy sấy khí lạnh tích hợp nhiều chức năng xử lý vào một cụm trao đổi nhiệt nhỏ gọn.
Dòng PB của Lingyu sử dụng bộ trao đổi nhiệt dạng tấm 3 trong 1, tích hợp chức năng làm mát sơ bộ/gia nhiệt lại và chức năng bay hơi.
Dòng PD sử dụng một cấu hình tích hợp khác, kết hợp:
- Dàn bay hơi
- Bộ trao đổi nhiệt khí-khí
- Bộ tách nước
Việc tích hợp các chức năng này có thể giảm số lượng linh kiện riêng biệt và tạo ra bố trí bên trong nhỏ gọn hơn.
5. Bộ trao đổi nhiệt dạng ống chùm
Kết cấu dạng ống chùm là một thiết kế trao đổi nhiệt khác được sử dụng trong các máy sấy khí lạnh công nghiệp.
Trong bộ trao đổi nhiệt dạng ống chùm, một môi chất đi qua các ống trong khi môi chất hoặc dòng khí khác lưu thông xung quanh các ống bên trong vỏ. Nhiệt được truyền qua thành ống trong khi hai môi chất vẫn được tách biệt.
So với các cấu hình dạng tấm nhỏ gọn, thiết kế dạng ống chùm thường gắn liền với kết cấu công nghiệp chắc chắn và có thể phù hợp với các cấu hình thiết bị công suất lớn hơn.
Lựa chọn phù hợp phụ thuộc vào công suất hệ thống, áp suất, nhiệt độ, yêu cầu làm mát, độ sụt áp cho phép, điều kiện lắp đặt và nhu cầu bảo trì.
Để tìm hiểu kỹ hơn về cấu hình này, hãy xem máy sấy khí lạnh dạng ống chùm.
Các bộ trao đổi nhiệt này phối hợp với nhau như thế nào?
Một máy sấy khí lạnh có thể sử dụng nhiều hơn một bộ trao đổi nhiệt vì mỗi giai đoạn đảm nhiệm một chức năng khác nhau.
Một quy trình điển hình có thể được tóm tắt như sau:
- Làm mát sơ bộ: Khí nén nhiệt độ cao được làm mát trước khi đi vào giai đoạn làm lạnh chính.
- Thu hồi nhiệt khí-khí: Khí đầu vào trao đổi nhiệt với khí đầu ra lạnh và khô.
- Làm mát bằng dàn bay hơi: Hệ thống lạnh tiếp tục loại bỏ nhiệt cho đến khi hơi nước ngưng tụ.
- Tách ẩm: Nước ngưng tụ được tách khỏi khí nén.
- Gia nhiệt lại: Khí nén lạnh và khô hấp thụ nhiệt từ khí đầu vào trước khi rời khỏi máy sấy.
Cấu hình chính xác thay đổi tùy theo thiết kế máy sấy. Một số hệ thống sử dụng bộ trao đổi nhiệt và bộ tách riêng biệt, trong khi thiết kế dạng tấm tích hợp có thể kết hợp nhiều chức năng trong một cụm duy nhất.
Các yếu tố cần cân nhắc khi lựa chọn bộ trao đổi nhiệt
Thiết kế bộ trao đổi nhiệt phù hợp phụ thuộc vào máy sấy và điều kiện vận hành thực tế.
Lưu lượng khí
Bộ trao đổi nhiệt phải xử lý được lưu lượng khí nén yêu cầu đồng thời cung cấp đủ khả năng truyền nhiệt.
Bộ trao đổi nhiệt có kích thước quá nhỏ có thể hạn chế hiệu quả làm mát và ảnh hưởng đến điểm sương áp suất.
Áp suất vận hành
Bộ trao đổi nhiệt phải phù hợp với áp suất vận hành của hệ thống khí nén.
Các yêu cầu về áp suất cần được xem xét cùng với vật liệu, kết cấu, đầu nối và thiết kế tổng thể của máy sấy.
Hiệu suất truyền nhiệt
Khả năng truyền nhiệt hiệu quả giúp giảm tải lạnh.
Trong bộ trao đổi nhiệt khí-khí, khả năng thu hồi nhiệt hiệu quả cũng cho phép khí lạnh đầu ra làm mát sơ bộ khí nén đầu vào.
Độ sụt áp
Độ sụt áp là một yếu tố quan trọng trong thiết bị khí nén.
Tổn thất áp suất quá lớn qua bộ trao đổi nhiệt có thể làm tăng áp suất xả cần thiết của máy nén để duy trì đủ áp suất phía sau, từ đó làm tăng nhu cầu năng lượng của hệ thống.
Nhiệt độ đầu vào
Nhiệt độ đầu vào cao làm tăng tải nhiệt đặt lên máy sấy.
Do đó, bộ trao đổi nhiệt và hệ thống lạnh phải được lựa chọn dựa trên điều kiện nhiệt độ khí đầu vào thực tế thay vì chỉ dựa trên lưu lượng danh định.
Không gian lắp đặt
Các thiết kế bộ trao đổi nhiệt dạng tấm, dạng tấm-cánh và dạng tích hợp có thể tạo ra cấu hình thiết bị nhỏ gọn khi không gian lắp đặt bị hạn chế.
Tuy nhiên, tính nhỏ gọn cần được đánh giá cùng với hiệu suất truyền nhiệt, độ sụt áp và khả năng tiếp cận để bảo trì.
Bảo trì và khả năng tiếp cận khi bảo dưỡng
Các bề mặt truyền nhiệt có thể suy giảm hiệu suất nếu chất bẩn tích tụ.
Do đó, thiết kế bộ trao đổi nhiệt phù hợp cần tính đến môi trường vận hành, độ sạch của khí nén, điều kiện làm mát, yêu cầu kiểm tra và khả năng tiếp cận để bảo dưỡng.
Lợi ích của việc lựa chọn đúng bộ trao đổi nhiệt
Một bộ trao đổi nhiệt được lựa chọn và thiết kế phù hợp có thể góp phần:
- Duy trì điểm sương áp suất ổn định
- Ngưng tụ hơi ẩm hiệu quả
- Giảm tải lạnh
- Thu hồi nhiệt
- Kiểm soát độ sụt áp
- Giảm tiêu thụ năng lượng không cần thiết
- Tạo kết cấu máy sấy nhỏ gọn
- Duy trì hoạt động ổn định lâu dài của máy sấy
Do đó, hiệu suất của bộ trao đổi nhiệt cần được đánh giá như một phần của toàn bộ máy sấy khí lạnh thay vì như một bộ phận riêng lẻ.
Bộ trao đổi nhiệt nào tốt nhất cho máy sấy khí nén?
Không có một loại bộ trao đổi nhiệt duy nhất phù hợp nhất với mọi máy sấy khí nén.
Bộ trao đổi nhiệt khí-khí phù hợp để thu hồi nhiệt giữa khí nén đầu vào và đầu ra.
Dàn bay hơi khí nén–môi chất lạnh cung cấp khả năng làm mát chính cần thiết để ngưng tụ hơi ẩm.
Bộ trao đổi nhiệt dạng tấm-cánh có kết cấu truyền nhiệt nhỏ gọn và có thể được sử dụng để làm mát sơ bộ khí nén nhiệt độ cao.
Bộ trao đổi nhiệt dạng tấm 3 trong 1 tích hợp nhiều chức năng xử lý trong một cụm nhỏ gọn.
Bộ trao đổi nhiệt dạng ống chùm cung cấp một lựa chọn kết cấu công nghiệp khác khi thiết kế hệ thống, công suất và điều kiện vận hành phù hợp với cấu hình này.
Lựa chọn chính xác phụ thuộc vào lưu lượng khí, áp suất, nhiệt độ đầu vào, yêu cầu truyền nhiệt, độ sụt áp cho phép, không gian lắp đặt, nhu cầu bảo trì và cấu hình tổng thể của máy sấy.
Kết luận
Bộ trao đổi nhiệt đóng vai trò trung tâm trong hoạt động của máy sấy khí nén lạnh.
Chúng làm mát sơ bộ khí nén đầu vào, cung cấp khả năng làm lạnh, thúc đẩy quá trình ngưng tụ hơi ẩm, thu hồi nhiệt và gia nhiệt lại khí khô đầu ra. Thiết kế của chúng ảnh hưởng trực tiếp đến độ ổn định của điểm sương áp suất, tải lạnh, độ sụt áp, kích thước thiết bị và hiệu suất tổng thể của máy sấy.
Các cấu hình máy sấy khí lạnh của Lingyu sử dụng nhiều bố trí bộ trao đổi nhiệt khác nhau, bao gồm bộ trao đổi nhiệt khí-khí, dàn bay hơi khí nén–môi chất lạnh, bộ trao đổi nhiệt dạng tấm-cánh bằng hợp kim nhôm, bộ trao đổi nhiệt dạng tấm 3 trong 1 tích hợp và kết cấu dạng ống chùm.
Đối với máy sấy khí lạnh dòng AH và WH của Lingyu, quá trình làm mát cung cấp điểm sương áp suất khoảng 2–10°C. Các cấu hình trao đổi nhiệt khác có thể được lựa chọn dựa trên nhiệt độ đầu vào, công suất, kết cấu thiết bị và yêu cầu ứng dụng.
Vì vậy, bộ trao đổi nhiệt phù hợp nhất không được xác định chỉ dựa trên loại bộ trao đổi nhiệt. Nó cần được lựa chọn như một phần của toàn bộ hệ thống sấy khí nén dựa trên điều kiện vận hành thực tế và chất lượng khí yêu cầu.
