Một hệ thống máy nén khí và máy sấy khí đáng tin cậy không được xác định bởi một trình tự thiết bị cố định áp dụng cho mọi trường hợp. Cách bố trí phù hợp phụ thuộc vào điểm sương áp suất yêu cầu, lưu lượng khí, áp suất vận hành, nhiệt độ khí xả của máy nén, mức độ nhiễm bẩn, đặc tính nhu cầu khí và yêu cầu chất lượng khí tại điểm sử dụng.
Một hệ thống công nghiệp điển hình có thể bao gồm máy nén khí, thiết bị làm mát và tách nước, bình chứa khí, hệ thống lọc, máy sấy khí, hệ thống xả nước ngưng và mạng lưới phân phối phía sau. Điều quan trọng không chỉ là lắp đặt các thiết bị này mà còn phải đảm bảo chúng hoạt động phối hợp với nhau trong điều kiện vận hành thực tế.
Hướng dẫn này giải thích cách lập kế hoạch bố trí máy nén khí và máy sấy khí, vị trí của các bộ phận chính trong hệ thống và những lỗi lắp đặt có thể làm giảm hiệu quả sấy hoặc tăng tổn thất áp suất.

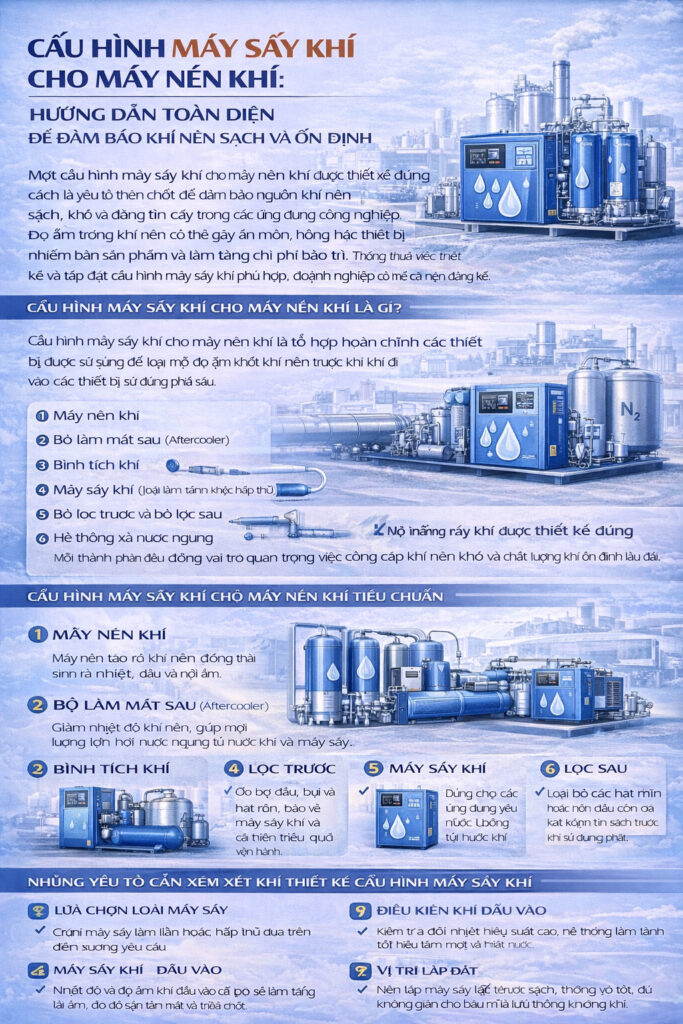

Bố trí máy nén khí và máy sấy khí là gì?
Bố trí máy nén khí và máy sấy khí là toàn bộ hệ thống được sử dụng để tạo, làm mát, lưu trữ, làm sạch, làm khô và phân phối khí nén.
Tùy theo ứng dụng, hệ thống có thể bao gồm:
- Máy nén khí
- Bộ làm mát sau hoặc công đoạn làm mát khác
- Bộ tách khí-nước
- Bình chứa khí
- Hệ thống lọc trước
- Máy sấy khí tác nhân lạnh hoặc máy sấy khí hấp thụ
- Hệ thống lọc phía sau
- Bộ xả nước ngưng
- Đường ống, van và hệ thống điều khiển
Không phải mọi hệ thống đều yêu cầu tất cả các bộ phận ở cùng một vị trí. Cách bố trí phù hợp phải bắt đầu từ yêu cầu của quy trình, sau đó thiết kế chuỗi xử lý theo chất lượng khí yêu cầu và điều kiện vận hành thực tế.
Bước 1: Bắt đầu từ điều kiện vận hành của máy nén khí
Trước khi lựa chọn hoặc xác định vị trí của máy sấy, hãy xác định loại khí mà máy nén thực sự đưa vào hệ thống xử lý.
Các thông số quan trọng bao gồm:
- Lưu lượng khí tối đa và lưu lượng vận hành bình thường thực tế
- Áp suất khí xả của máy nén
- Nhiệt độ khí xả
- Chế độ vận hành của máy nén khí
- Nguy cơ dầu cuốn theo
- Nhiệt độ và độ ẩm môi trường
- Nhu cầu mở rộng trong tương lai
Quá trình nén làm tăng nồng độ hơi ẩm trong không khí. Khi khí nén nguội đi, lượng hơi nước dư thừa có thể ngưng tụ thành nước lỏng. Nước, dầu và hạt rắn là các dạng ô nhiễm khí nén khác nhau và cần các phương pháp xử lý phù hợp.
Do đó, máy sấy phải được lựa chọn và lắp đặt dựa trên điều kiện khí vào thực tế, thay vì chỉ dựa trên lưu lượng ghi trên nhãn máy nén khí.
Để tìm hiểu rộng hơn về việc phối hợp giữa máy nén và máy sấy, hãy xem thiết kế hệ thống máy nén khí và máy sấy khí.
Bước 2: Loại bỏ nước lỏng trước khi sấy sâu
Khí nén rời khỏi máy nén có thể chứa lượng nhiệt và độ ẩm đáng kể. Khi khí nguội đi, nước ngưng dạng lỏng sẽ hình thành.
Thiết bị làm mát, bộ tách, bộ xả nước và cách bố trí bình chứa có thể giúp loại bỏ lượng nước lỏng này trước khi khí đi đến các thiết bị xử lý nhạy cảm. Điều này đặc biệt quan trọng đối với máy sấy hấp thụ, vốn chủ yếu được thiết kế để loại bỏ hơi nước chứ không phải xử lý một lượng lớn nước lỏng đi vào.
Một trình tự xử lý thực tế là:
Làm mát khí phù hợp → tách nước ngưng → xả nước ổn định → thực hiện sấy sâu hơn.
Bộ tách hoặc bộ xả nước bị hỏng có thể khiến một máy sấy được lựa chọn đúng công suất trông giống như bị thiếu công suất, vì máy sấy phải tiếp nhận tải ẩm cao hơn nhiều so với thiết kế.
Bước 3: Xác định vị trí cần bố trí dung tích bình chứa khí
Bình chứa khí cung cấp khả năng lưu trữ khí nén và có thể giúp ổn định các biến động ngắn hạn về lưu lượng và áp suất. Tuy nhiên, không có quy tắc chung rằng bình chứa luôn phải được đặt phía trước máy sấy.
Bình chứa đặt trước máy sấy có thể giúp cung cấp dung tích lưu trữ và ổn định điều kiện khí đi vào hệ thống xử lý. Bình chứa đặt sau máy sấy có thể lưu trữ khí nén đã được xử lý và giúp đáp ứng các đỉnh nhu cầu ngắn hạn phía sau. Một số hệ thống có thể sử dụng bình chứa ở cả hai phía.
Cách bố trí phù hợp phụ thuộc vào phương thức điều khiển máy nén, đặc tính nhu cầu khí, chiến lược quản lý nước ngưng, chất lượng khí yêu cầu và không gian lắp đặt sẵn có.
Để tìm hiểu chi tiết hơn, hãy xem có nên sử dụng bình chứa khí cùng với máy sấy khí hay không.
Bước 4: Lắp đặt hệ thống lọc trước phù hợp
Không nên kỳ vọng máy sấy có thể loại bỏ mọi chất ô nhiễm khỏi khí nén. Dầu, hạt rắn và độ ẩm là các vấn đề xử lý riêng biệt.
Bộ lọc phía trước có thể giúp bảo vệ các bộ phận bên trong máy sấy, van, chất hấp phụ, bộ trao đổi nhiệt và thiết bị phía sau khỏi nhiễm bẩn. Cấu hình bộ lọc cần thiết phụ thuộc vào loại máy nén và yêu cầu chất lượng khí cuối cùng.
Do đó, lọc tách dầu và lọc hạt có thể là một phần của toàn bộ hệ thống xử lý khí nén, bao gồm cả những ứng dụng yêu cầu lọc tách dầu trước công đoạn hấp phụ.
Có thể tích hợp bộ lọc khí nén chính xác vào hệ thống khi cấp độ lọc yêu cầu cần đến thiết bị này.
Bước 5: Lựa chọn máy sấy theo điểm sương yêu cầu
Loại máy sấy phải được lựa chọn theo điểm sương áp suất mà quy trình phía sau yêu cầu.
Máy sấy khí tác nhân lạnh
Máy sấy khí tác nhân lạnh làm lạnh khí nén để hơi ẩm ngưng tụ và có thể được tách ra.
Các hệ thống sấy khí tác nhân lạnh của Lingyu có thể hoạt động với điểm sương áp suất khoảng 2–10°C, tùy thuộc vào hệ thống và điều kiện vận hành. Loại máy sấy này phù hợp khi mức độ loại bỏ ẩm vừa phải đáp ứng được yêu cầu của quy trình.
Máy sấy khí hấp thụ
Máy sấy khí hấp thụ loại bỏ hơi nước thông qua quá trình hấp phụ và có thể đạt điểm sương áp suất thấp hơn đáng kể.
Ví dụ, dòng tái sinh không gia nhiệt HH của Lingyu có điểm sương áp suất đầu ra ≤−40°C trong các điều kiện vận hành quy định. Các dòng máy sấy hấp thụ khác của Lingyu có các cấu hình điểm sương khác nhau.
Do đó, máy sấy phù hợp phải được lựa chọn từ yêu cầu thực tế của quy trình, thay vì chọn công nghệ hấp thụ chỉ vì ứng dụng có vẻ cần một phương án xử lý tiên tiến hơn.
Bước 6: Điều chỉnh công suất máy sấy theo điều kiện vận hành thực tế
Không nên lựa chọn công suất máy sấy chỉ dựa trên lưu lượng danh nghĩa của máy nén khí.
Công suất thực tế của máy sấy có thể bị ảnh hưởng bởi:
- Nhiệt độ khí vào
- Áp suất khí vào
- Lưu lượng thực tế
- Tải ẩm
- Điều kiện môi trường
- Điểm sương yêu cầu
Ví dụ, máy sấy tái sinh gia nhiệt bằng quạt thổi tiêu hao khí thấp HRB-E của Lingyu có áp suất khí vào định mức 0,7 MPa, phạm vi áp suất vận hành 0,6–1,0 MPa, nhiệt độ khí vào định mức 10–30°C và nhiệt độ khí vào tối đa ≤40°C.
Các giá trị này là điều kiện vận hành của dòng model đó, không phải các giá trị chung áp dụng cho mọi máy sấy.
Khi thiết kế hệ thống, cần đối chiếu lưu lượng dự kiến của máy nén và điều kiện tại hiện trường với cơ sở định mức của chính máy sấy đang được lựa chọn.
Bước 7: Xem xét hệ thống sấy kết hợp khi quy trình thực sự cần thiết
Một số hệ thống sử dụng công nghệ sấy bằng tác nhân lạnh và sấy hấp thụ theo trình tự.
Trong hệ thống sấy kết hợp, khí nén trước tiên được làm mát sơ bộ và sấy bằng tác nhân lạnh để giảm hàm lượng ẩm trước khi đi vào công đoạn hấp phụ. Điều này làm giảm tải ẩm lên hệ thống hấp phụ, giảm lượng khí tái sinh tiêu thụ và giúp kéo dài tuổi thọ chất hút ẩm.
Điều này không có nghĩa là mọi hệ thống khí nén đều nên lắp hai máy sấy. Sấy kết hợp chỉ phù hợp khi điểm sương yêu cầu, điều kiện vận hành, cân bằng năng lượng và chi phí vòng đời có thể chứng minh sự cần thiết của công đoạn xử lý bổ sung này.
Bước 8: Lắp đặt hệ thống lọc phía sau khi cần thiết
Sau máy sấy, vẫn có thể cần lọc tùy theo ứng dụng và loại máy sấy.
Ví dụ, máy sấy hấp thụ có thể tạo ra các hạt bụi chất hút ẩm mịn theo thời gian, vì vậy có thể sử dụng bộ lọc hạt phía sau để ngăn chúng bị cuốn vào hệ thống phân phối. Trong hệ thống sấy kết hợp, bộ lọc hạt hiệu suất cao sau công đoạn hấp phụ có thể loại bỏ bụi còn sót lại và các hạt chất hút ẩm.
Cấp lọc phía sau cần được lựa chọn theo tiêu chuẩn chất lượng khí thực tế. Không nên giả định rằng một cấu hình bộ lọc sau chung có thể phù hợp với mọi quy trình.
Bước 9: Thiết kế hệ thống xả nước ngưng như một phần của hệ thống
Loại bỏ nước ngưng là một phần không thể tách rời của hệ thống xử lý khí nén.
Nước tích tụ trong bộ tách, bình chứa, bộ lọc hoặc máy sấy phải được xả ra ổn định. Nếu bộ xả nước bị hỏng, nước lỏng có thể di chuyển xuống phía sau, làm tăng tải ẩm của máy sấy hoặc gây nhiễm bẩn hệ thống khí nén.
Việc lựa chọn bộ xả nước phải tính đến lượng nước ngưng, áp suất hệ thống, số giờ vận hành và yêu cầu bảo dưỡng.
Hãy lựa chọn hệ thống xả có khả năng loại bỏ nước ngưng ổn định đồng thời hạn chế tổn thất khí nén không cần thiết.
Bước 10: Kiểm soát độ sụt áp trên toàn bộ hệ thống
Hệ thống máy sấy có thể đạt được điểm sương yêu cầu nhưng vẫn hoạt động kém nếu toàn bộ hệ thống tạo ra tổn thất áp suất quá lớn.
Độ sụt áp có thể xuất hiện tại:
- Bộ tách
- Bộ lọc
- Máy sấy
- Van
- Đường ống
- Phụ kiện
- Lõi lọc bị nhiễm bẩn
Do đó, thiết kế phải dựa trên áp suất yêu cầu tại điểm sử dụng cuối cùng, chứ không chỉ dựa vào áp suất xả của máy nén khí.
Đường ống có kích thước quá nhỏ hoặc tổn thất áp suất quá lớn qua hệ thống xử lý có thể khiến người vận hành tăng áp suất máy nén một cách không cần thiết, từ đó làm tăng chi phí vận hành.
Để biết thêm chi tiết, hãy xem độ sụt áp trong hệ thống khí nén và hiệu suất hệ thống.
Bước 11: Chừa đủ không gian cho làm mát và bảo dưỡng
Cách bố trí lắp đặt phải hỗ trợ cả hiệu suất thiết bị và khả năng bảo dưỡng.
Máy sấy phải có đủ không gian tiếp cận để thay bộ lọc, bảo dưỡng van, bảo trì bộ xả nước, thực hiện công việc điện, vệ sinh bộ trao đổi nhiệt khi áp dụng và bảo dưỡng chất hút ẩm khi cần.
Yêu cầu làm mát cũng phụ thuộc vào loại máy sấy. Thiết bị làm mát bằng không khí cần thông gió đầy đủ xung quanh bề mặt tản nhiệt, trong khi thiết kế làm mát bằng nước cần đáp ứng các điều kiện nước làm mát quy định.
Không nên bố trí thiết bị chỉ dựa trên tuyến đường ống ngắn nhất nếu điều đó gây khó khăn cho việc bảo dưỡng định kỳ hoặc hạn chế lưu lượng không khí cần thiết.
Bước 12: Xác minh hệ thống trước khi đưa vào vận hành
Trước khi vận hành bình thường, hãy xác minh rằng việc lắp đặt phù hợp với các điều kiện thiết kế của thiết bị.
Kiểm tra:
- Hướng dòng khí
- Vị trí đường ống và van
- Áp suất và lưu lượng của máy nén khí
- Áp suất và nhiệt độ khí vào máy sấy
- Hoạt động của bộ tách và bộ xả nước
- Việc lắp đặt bộ lọc
- Trình tự vận hành của máy sấy
- Điểm sương khí đầu ra
- Chênh lệch áp suất
- Cài đặt cảnh báo và bảo vệ
- Cấu hình đường bypass
- Áp suất phía sau hệ thống
Ghi lại các giá trị cơ sở trong quá trình chạy thử. Những dữ liệu này là tài liệu tham khảo hữu ích khi xử lý các vấn đề tăng điểm sương hoặc tăng độ sụt áp trong tương lai.
Nếu máy sấy sau đó liên tục gặp vấn đề điểm sương cao, hãy xem hướng dẫn xử lý sự cố máy sấy khí hấp thụ để có phương pháp chẩn đoán tập trung hơn.
Những lỗi thường gặp khi bố trí máy nén khí và máy sấy khí
Một số vấn đề trong lựa chọn và lắp đặt có thể làm giảm hiệu suất của một hệ thống xử lý khí nén vốn phù hợp.
Chỉ lựa chọn công suất theo lưu lượng ghi trên nhãn máy nén khí
Nhiệt độ khí vào, áp suất, lưu lượng, tải ẩm và điều kiện tại hiện trường thực tế đều có thể làm thay đổi hiệu suất của máy sấy. Việc lựa chọn máy sấy phải dựa trên điều kiện vận hành thực tế.
Để nước lỏng đi vào máy sấy hấp thụ
Bộ tách hoặc hệ thống xả nước bị hỏng có thể làm tăng đáng kể tải ẩm đi vào công đoạn hấp phụ và làm giảm hiệu quả sấy.
Sử dụng sai loại máy sấy so với điểm sương yêu cầu
Chỉ nên quy định điểm sương áp suất thấp hơn khi quy trình thực sự yêu cầu, chứ không phải chỉ vì máy sấy hấp thụ có vẻ tiên tiến hơn.
Bỏ qua độ sụt áp
Một hệ thống cung cấp khí sạch không thể thực hiện đúng chức năng nếu thiết bị sản xuất không nhận được áp suất vận hành cần thiết.
Hệ thống lọc không phù hợp
Dầu và hạt rắn có thể làm nhiễm bẩn van, máy sấy, chất hấp phụ và thiết bị phía sau. Vì vậy, hệ thống lọc phải được lựa chọn như một phần của toàn bộ hệ thống xử lý khí.
Xem vị trí bình chứa khí là cố định
Vị trí của bình chứa khí phải được xác định theo chức năng hệ thống, phương thức điều khiển máy nén, đặc tính nhu cầu khí và yêu cầu quản lý nước ngưng, thay vì tuân theo một sơ đồ đường ống cố định.
Bỏ qua không gian bảo dưỡng và thông gió
Một cách bố trí đường ống tốt không nên khiến máy sấy, bộ lọc, bộ xả nước hoặc các thiết bị xử lý khác trở nên khó bảo dưỡng hoặc hạn chế luồng không khí cần thiết cho thiết bị làm mát bằng không khí.
Cách lựa chọn cấu hình máy nén khí và máy sấy khí cuối cùng
Một trình tự thiết kế hệ thống thực tế là:
Yêu cầu chất lượng khí của quy trình → điểm sương yêu cầu → lưu lượng và nhu cầu cao điểm → áp suất tại điểm sử dụng → điều kiện vận hành của máy nén khí → làm mát và tách nước → chiến lược bố trí bình chứa → lọc → loại và công suất máy sấy → xả nước ngưng → phân phối → giám sát
Nếu vẫn đang cân nhắc giữa các công nghệ máy sấy, hãy tham khảo hướng dẫn lựa chọn máy sấy khí nén trước khi hoàn thiện bố trí lắp đặt.
Kết luận
Một hệ thống máy nén khí và máy sấy khí đáng tin cậy không được tạo ra bằng cách tuân theo một sơ đồ đường ống cố định. Hệ thống phải được xây dựng bằng cách phối hợp máy nén khí, thiết bị làm mát và tách nước, dung tích bình chứa, bộ lọc, máy sấy, bộ xả nước và mạng lưới phân phối theo yêu cầu vận hành thực tế.
Các yếu tố quan trọng nhất là:
Lưu lượng → áp suất → nhiệt độ khí vào → tải ẩm → điểm sương yêu cầu → lọc → chiến lược bố trí bình chứa → độ sụt áp → xả nước → không gian bảo dưỡng
Khi các yếu tố này được xem xét đồng thời, hệ thống khí nén có khả năng cung cấp chất lượng khí ổn định và hiệu suất đáng tin cậy hơn mà không cần xử lý quá mức hoặc phát sinh các tổn thất vận hành có thể tránh được.
