Bình chứa khí nén và máy sấy khí thực hiện những chức năng khác nhau nhưng bổ trợ cho nhau trong hệ thống khí nén.
Bình chứa lưu trữ khí nén và giúp ổn định áp suất hệ thống khi nhu cầu thay đổi hoặc tăng trong thời gian ngắn. Máy sấy loại bỏ hơi nước khỏi dòng khí nén để hệ thống đạt được điểm sương áp suất mà thiết bị và quy trình phía sau yêu cầu.
Vì hai thiết bị này giải quyết những vấn đề khác nhau nên không thể thay thế cho nhau. Tuy nhiên, điều đó không có nghĩa là mọi hệ thống khí nén đều cần cùng một cấu hình bình chứa và máy sấy.
Vậy có cần sử dụng bình chứa khí nén cùng với máy sấy khí không?
Không nhất thiết trong mọi hệ thống. Nhiều hệ thống công nghiệp được hưởng lợi từ dung tích bình chứa vì bình có thể làm ổn định biến động nhu cầu, giảm thay đổi áp suất nhanh và tạo điều kiện vận hành ổn định hơn cho thiết bị xử lý khí phía sau.
Cấu hình phù hợp phụ thuộc vào phương thức điều khiển máy nén, nhu cầu khí, loại máy sấy, mức biến động áp suất cho phép, quản lý nước ngưng và bố trí tổng thể của hệ thống.
Bình chứa khí nén có chức năng gì?
Bình chứa khí nén chủ yếu là thiết bị lưu trữ khí nén và ổn định hệ thống.
Vai trò chính của bình không phải là làm khô khí mà là cung cấp một thể tích khí dự trữ giúp hệ thống khí nén phản ứng hiệu quả hơn trước những thay đổi về nhu cầu.
Ổn định áp suất
Nhu cầu khí nén hiếm khi duy trì hoàn toàn ổn định.
Máy móc có thể khởi động và dừng, van có thể mở đột ngột và nhiều thiết bị sản xuất có thể tiêu thụ khí cùng lúc.
Bình chứa cung cấp lượng khí tạm thời giữa sản lượng của máy nén và nhu cầu của nhà máy, giúp giảm các biến động áp suất nhanh khi những thay đổi này xảy ra.
Điều này có thể đặc biệt hữu ích đối với các hệ thống thường xuyên xuất hiện nhu cầu cực đại hoặc nhu cầu tăng trong thời gian ngắn.
Lưu trữ khí nén ngắn hạn
Khi mức tiêu thụ của nhà máy tạm thời vượt quá sản lượng của máy nén, bình chứa có thể cung cấp lượng khí nén dự trữ trong một khoảng thời gian giới hạn.
Khoảng thời gian dự trữ này kéo dài bao lâu phụ thuộc vào dung tích bình, phạm vi áp suất khả dụng và nhu cầu khí thực tế.
Không nên xem bình chứa là giải pháp thay thế cho công suất máy nén đầy đủ. Thay vào đó, bình giúp hệ thống xử lý các biến động ngắn hạn mà không yêu cầu máy nén phải phản ứng ngay lập tức với mọi thay đổi về nhu cầu.
Quản lý nước ngưng
Khi khí nén nguội đi, một phần hơi nước có thể ngưng tụ thành chất lỏng.
Nếu quá trình làm mát diễn ra trước hoặc bên trong bình chứa, bình có thể tạo ra vị trí để nước ngưng tích tụ trước khi được loại bỏ qua bộ xả phù hợp.
Tuy nhiên, bình chứa khí nén không phải là máy sấy khí.
Bản thân bình không thể kiểm soát điểm sương áp suất cuối cùng và không nên thay thế thiết bị tách nước, lọc hoặc sấy phù hợp.
Máy sấy khí có chức năng gì?
Trong khi bình chứa quản lý thể tích khí dự trữ và các biến động áp suất, máy sấy khí kiểm soát độ ẩm trong dòng khí nén.
Do đó, loại máy sấy phù hợp cần được lựa chọn theo điểm sương áp suất mà ứng dụng yêu cầu.
Máy sấy khí lạnh
Máy sấy khí lạnh làm nguội khí nén để hơi nước ngưng tụ và có thể được tách khỏi dòng khí.
Sau khi làm nguội, bộ tách khí-nước loại bỏ lượng nước dạng lỏng trước khi khí nén đã xử lý tiếp tục đi xuống hệ thống phía sau.
Một số hệ thống máy sấy khí lạnh của Lingyu cung cấp điểm sương áp suất từ 2–10°C, tùy thuộc vào cấu hình hệ thống và điều kiện vận hành.
Loại máy sấy này thường phù hợp khi chỉ cần kiểm soát độ ẩm ở mức vừa phải.
Máy sấy khí hấp phụ
Máy sấy khí hấp phụ sử dụng vật liệu hấp phụ để loại bỏ lượng hơi nước lớn hơn đáng kể khỏi khí nén.
Dòng máy sấy hấp phụ tái sinh của Lingyu bao gồm các cấu hình có điểm sương áp suất đầu ra −20°C hoặc −40°C, tùy thuộc vào model và thông số kỹ thuật.
Do đó, máy sấy hấp phụ được sử dụng khi ứng dụng khí nén yêu cầu mức độ ẩm thấp hơn đáng kể so với khả năng của máy sấy khí lạnh thông thường.
Để tìm hiểu thêm về quá trình sấy hấp phụ, hãy xem máy sấy khí hấp phụ là gì và hoạt động như thế nào.

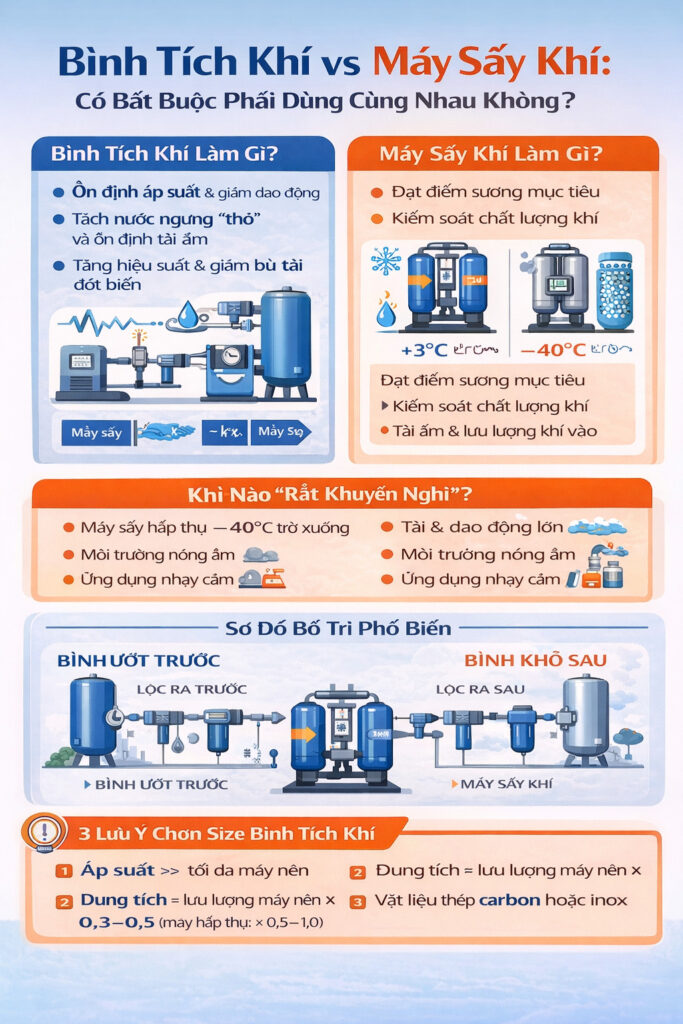

Bình chứa khí nén và máy sấy khí: Khác nhau như thế nào?
Cách đơn giản nhất để phân biệt hai thiết bị là:
Bình chứa khí nén → quản lý thể tích khí nén dự trữ và biến động áp suất
Máy sấy khí → quản lý hơi nước và điểm sương áp suất
Bình chứa không thể thay thế máy sấy vì việc lưu trữ khí nén không đảm bảo đạt được điểm sương áp suất yêu cầu.
Tương tự, máy sấy không thể thay thế dung tích bình chứa vì việc loại bỏ độ ẩm không cung cấp lượng khí nén dự trữ đáng kể để đáp ứng các đỉnh nhu cầu ngắn hạn.
Trong nhiều hệ thống khí nén công nghiệp, cả hai chức năng đều hữu ích. Vấn đề quan trọng là chúng cần được bố trí và xác định công suất như thế nào cho ứng dụng thực tế.
Bình chứa khí có bắt buộc phải đặt trước máy sấy không?
Không phải lúc nào cũng vậy.
Vị trí của bình chứa cần được lựa chọn theo mục đích mà thể tích lưu trữ phải thực hiện trong hệ thống.
Bình chứa trước máy sấy
Bình chứa được lắp phía trước máy sấy có thể cung cấp lượng khí nén dự trữ giữa máy nén và thiết bị xử lý khí phía sau.
Nếu khí nén đã được làm mát đầy đủ, nước ngưng dạng lỏng cũng có thể tích tụ trong bình chứa và được loại bỏ qua bộ xả phù hợp.
Cấu hình này có thể giúp cung cấp điều kiện đầu vào ổn định hơn cho thiết bị xử lý phía sau.
Bình chứa sau máy sấy
Bình chứa được lắp phía sau máy sấy lưu trữ khí nén đã được xử lý.
Điều này có thể hữu ích khi nhà máy có các đỉnh nhu cầu ngắn hạn phía sau vì lượng khí khô được lưu trữ có thể đáp ứng mức tiêu thụ tạm thời mà không làm tăng ngay lập tức lưu lượng đi qua máy sấy.
Bình chứa ở cả hai phía
Một số hệ thống có thể sử dụng dung tích bình chứa ở cả hai phía của hệ thống xử lý khí.
Không có quy tắc chung yêu cầu mọi hệ thống khí nén phải sử dụng một vị trí bình chứa cụ thể.
Bố trí phù hợp cần được thiết kế dựa trên máy nén, máy sấy, đặc điểm nhu cầu, chiến lược quản lý nước ngưng và hệ thống đường ống của nhà máy.
Để có cái nhìn rộng hơn về cách các thiết bị này phối hợp với nhau, hãy xem hướng dẫn về máy nén và máy sấy như nền tảng của một hệ thống khí nén đáng tin cậy.
Tại sao điều kiện đầu vào của máy sấy lại quan trọng?
Máy sấy khí được thiết kế theo các điều kiện đầu vào xác định.
Nếu nhiệt độ đầu vào, áp suất, lưu lượng hoặc tải ẩm thay đổi đáng kể vượt ra ngoài phạm vi vận hành dự kiến, hiệu suất máy sấy có thể bị ảnh hưởng.
Một hệ thống sấy kết hợp là ví dụ hữu ích.
Trong cấu hình này, cấp máy sấy lạnh trước tiên làm nguội khí nén và loại bỏ một lượng độ ẩm đáng kể. Khí đã được làm khô một phần sau đó đi qua hệ thống lọc loại bỏ dầu trước khi vào cấp hấp phụ.
Giảm tải ẩm trước máy sấy hấp phụ có thể giảm tải cho cấp hấp phụ, giảm nhu cầu tái sinh và giúp kéo dài tuổi thọ chất hút ẩm.
Điều này minh họa một nguyên tắc thiết kế quan trọng của hệ thống khí nén:
Điều kiện xử lý phía trước có thể ảnh hưởng trực tiếp đến hiệu suất máy sấy phía sau.
Máy sấy hấp phụ có cần dung tích bình chứa lớn hơn không?
Không có quy tắc chung yêu cầu mọi máy sấy hấp phụ phải sử dụng một dung tích bình chứa cụ thể hoặc một tỷ lệ cố định giữa bình chứa và máy nén.
Máy sấy hấp phụ có thể nhạy cảm với các điều kiện vận hành như lưu lượng, áp suất, nhiệt độ đầu vào và yêu cầu tái sinh.
Ví dụ, thông số của máy sấy hấp phụ tái sinh gia nhiệt bằng quạt thổi Lingyu xác định áp suất đầu vào, nhiệt độ đầu vào, điểm sương đầu vào, mức tiêu thụ khí tái sinh và điểm sương đầu ra mục tiêu là các thông số vận hành.
Dung tích bình chứa có thể hữu ích khi giúp giảm các biến động nhanh về lưu lượng hoặc áp suất, nhưng bình cần được xác định dung tích theo hệ thống khí nén thực tế thay vì sử dụng một hệ số cố định chỉ dựa trên loại máy sấy.
Nên xác định dung tích bình chứa khí nén như thế nào?
Việc xác định dung tích bình chứa khí cần xem xét toàn bộ đặc điểm vận hành thay vì dựa vào một công thức chung duy nhất.
Các thông số đầu vào quan trọng bao gồm:
- Công suất máy nén
- Phương thức điều khiển máy nén
- Áp suất hệ thống tối thiểu và tối đa
- Độ sụt áp cho phép
- Nhu cầu khí cực đại
- Thời gian duy trì nhu cầu cực đại
- Chế độ đóng/ngắt máy nén mong muốn
- Yêu cầu lưu trữ phía sau
- Không gian lắp đặt khả dụng
Một nhà máy có nhu cầu khí liên tục và ổn định có thể có yêu cầu lưu trữ rất khác so với một cơ sở có tải khí nén gián đoạn lớn.
Do đó, bình chứa cần được tính toán theo điều kiện vận hành thực tế thay vì chỉ được lựa chọn dựa trên lưu lượng máy nén.
Xem xét cấp áp suất và độ sụt áp của hệ thống
Cấp áp suất của bình chứa phải tương thích với hệ thống khí nén nơi bình được lắp đặt.
Đồng thời, máy sấy, bình chứa, bộ lọc, van, đường ống và các thiết bị xử lý khác cần được đánh giá cùng nhau về áp suất cho phép và độ sụt áp.
Đường ống quá nhỏ, van hạn chế dòng, bộ lọc bị nhiễm bẩn hoặc chênh áp quá lớn có thể làm giảm áp suất sử dụng được tại thiết bị sản xuất ngay cả khi bản thân máy nén có đủ công suất.
Đây là lý do thiết kế hệ thống khí nén cần xem xét toàn bộ tuyến xử lý và phân phối thay vì chỉ đánh giá các thông số trên nhãn của từng thiết bị.
Để có cái nhìn tổng quan hơn về hệ thống, hãy xem hướng dẫn về năm thành phần cốt lõi của hệ thống xử lý khí nén.
Xả nước ngưng là yếu tố thiết yếu
Bình chứa chỉ có thể hỗ trợ quản lý chất lỏng ngưng tụ nếu lượng chất lỏng đó thực sự được loại bỏ.
Do đó, hiệu suất của bộ xả là một phần quan trọng đối với độ tin cậy của hệ thống.
Nước ngưng tích tụ trong bình chứa, bộ tách, bộ lọc hoặc máy sấy có thể gây ra các vấn đề phía sau thay vì giải quyết chúng.
Một chiến lược quản lý nước ngưng hoàn chỉnh cần xem xét:
- Xả nước tại bộ làm mát sau và bộ tách
- Xả nước tại bình chứa
- Bộ xả của bộ lọc
- Bộ xả của máy sấy
- Khả năng tiếp cận để kiểm tra và bảo trì
Bộ xả tự động có thể hữu ích đối với các hệ thống vận hành liên tục, nhưng việc lựa chọn và bảo trì bộ xả cần phù hợp với tải nước ngưng và điều kiện vận hành thực tế.
Hệ thống lọc khí vẫn rất quan trọng
Không nên kỳ vọng bình chứa hoặc máy sấy khí có thể kiểm soát mọi chất nhiễm bẩn trong khí nén.
Hạt và dầu cần được xử lý bằng hệ thống lọc phù hợp.
Điều này đặc biệt quan trọng phía trước máy sấy hấp phụ và các thiết bị khí nén nhạy cảm khác.
Dòng sản phẩm lọc của Lingyu bao gồm nhiều cấp bộ lọc chính xác để loại bỏ hạt và dầu, hỗ trợ phương pháp xử lý trong đó lọc và sấy thực hiện các chức năng bổ trợ cho nhau.
Để biết thêm chi tiết, hãy xem hướng dẫn về bộ lọc và máy sấy khí nén.
Bảo trì bình chứa và máy sấy
Một hệ thống khí nén ổn định phụ thuộc vào việc bảo trì cả các bộ phận lưu trữ và thiết bị xử lý khí.
Đối với bình chứa, công tác bảo trì cần tập trung vào các hạng mục như:
- Xả nước ngưng
- Ăn mòn hoặc hư hỏng có thể quan sát được
- Đồng hồ đo và thiết bị an toàn
- Các yêu cầu kiểm định bình chịu áp lực áp dụng
Việc bảo trì máy sấy phụ thuộc vào loại máy sấy nhưng có thể bao gồm:
- Hoạt động của bộ xả
- Tình trạng bộ lọc
- Tình trạng hệ thống lạnh
- Hoạt động của van
- Tình trạng chất hấp phụ
- Giám sát điểm sương
Hiệu suất hệ thống cũng cần được theo dõi theo thời gian.
Xu hướng áp suất và điểm sương là những chỉ số đặc biệt hữu ích vì chúng cho biết hệ thống khí nén có còn đáp ứng yêu cầu sản xuất hay không.
Nếu nhu cầu khí tăng bất thường, cũng cần kiểm tra rò rỉ. Hướng dẫn phát hiện rò rỉ khí nén của Lingyu cung cấp thêm thông tin về cách xác định và quản lý rò rỉ trong hệ thống.
An toàn và yêu cầu đối với bình chịu áp lực
Bình chứa khí nén là thiết bị chịu áp lực.
Các yêu cầu về thiết kế, lắp đặt, thiết bị an toàn, kiểm định và đăng ký phụ thuộc vào bình cụ thể và các quy định áp dụng tại địa điểm lắp đặt.
Do đó, quy chuẩn bình chịu áp lực, chế độ kiểm định, bảo vệ xả áp, chỉ thị áp suất và các biện pháp bảo vệ khác cần được xác nhận theo bình chứa thực tế và yêu cầu tại địa phương.
Những yêu cầu này cần được xem xét riêng biệt với thông số kỹ thuật của máy sấy khí.
Vậy có cần sử dụng bình chứa khí nén cùng với máy sấy khí không?
Không nhất thiết trong mọi hệ thống khí nén, nhưng dung tích bình chứa và yêu cầu sấy khí cần được đánh giá cùng nhau.
Bình chứa có thể đặc biệt hữu ích khi hệ thống gặp:
- Nhu cầu cực đại trong thời gian ngắn
- Biến động áp suất nhanh
- Máy nén đóng/ngắt thường xuyên
- Nhu cầu lưu trữ khí phía sau
- Nhu cầu biến động qua hệ thống xử lý khí
Trong khi đó, máy sấy vẫn chịu trách nhiệm đạt được mức độ ẩm và điểm sương áp suất yêu cầu.
Hai thiết bị không thể thay thế cho nhau.
Khi thiết kế hoặc nâng cấp hệ thống khí nén, sẽ hữu ích hơn nếu đánh giá toàn bộ quy trình:
Máy nén → làm mát và tách → bình chứa/lưu trữ → lọc → máy sấy → lưu trữ/phân phối phía sau
Sau đó, vị trí và dung tích chính xác của bình chứa có thể được xác định theo phương thức điều khiển máy nén, đặc điểm nhu cầu, yêu cầu của máy sấy, độ ổn định áp suất và bố trí nhà máy.
Nếu vẫn cần lựa chọn máy sấy, hãy xem hướng dẫn lựa chọn máy sấy khí nén.
Kết luận
Bình chứa khí nén và máy sấy khí thực hiện những chức năng khác nhau nhưng bổ trợ cho nhau trong hệ thống khí nén.
Bình chứa chủ yếu cung cấp khả năng lưu trữ khí nén và giúp ổn định áp suất cũng như nhu cầu ngắn hạn.
Máy sấy loại bỏ hơi nước để hệ thống đạt được điểm sương áp suất mà thiết bị và quy trình phía sau yêu cầu.
Nhiều hệ thống công nghiệp được hưởng lợi khi sử dụng cả hai, nhưng không có quy tắc chung yêu cầu một dung tích bình cụ thể, một vị trí bình cụ thể hoặc hai bình chứa cho mọi hệ thống máy sấy.
Cấu hình phù hợp nhất cần được thiết kế dựa trên:
Nhu cầu khí → điều khiển máy nén → độ ổn định áp suất → quản lý nước ngưng → điểm sương yêu cầu → loại máy sấy → hệ thống lọc → phân phối.
Khi xem xét các yếu tố này như một hệ thống tích hợp, bình chứa và máy sấy có thể được lựa chọn và bố trí để hỗ trợ nguồn khí nén ổn định, kiểm soát độ ẩm hiệu quả và đảm bảo hoạt động đáng tin cậy của thiết bị phía sau.
