Thuật ngữ “air dryer governor” đôi khi được sử dụng theo nghĩa rộng để chỉ hệ thống điều khiển có chức năng điều chỉnh hoạt động của máy sấy khí nén.
Tuy nhiên, trong các hệ thống khí nén công nghiệp hiện đại, việc điều khiển máy sấy thường được thực hiện bằng bộ điều khiển điện tử, PLC, hệ thống điều khiển biến tần hoặc logic điều khiển dựa trên điểm sương, thay vì một bộ phận duy nhất được gọi chung là “governor”.
Mục đích của các hệ thống điều khiển này là duy trì hoạt động của máy sấy trong phạm vi điểm sương áp suất và điều kiện hệ thống yêu cầu, đồng thời tránh tiêu thụ năng lượng hoặc tái sinh không cần thiết.
Đối với người dùng công nghiệp, hiểu rõ cách thức hoạt động của hệ thống điều khiển máy sấy là điều quan trọng khi lựa chọn máy sấy khí lạnh hoặc hệ thống sấy hấp phụ.
Bộ điều khiển máy sấy khí là gì?
Trong hệ thống khí nén công nghiệp, “air dryer governor” nên được hiểu là bộ điều khiển vận hành hoặc hệ thống điều khiển thông minh của máy sấy.
Tùy thuộc vào loại máy sấy, bộ điều khiển có thể giám sát hoặc quản lý các thông số như:
- Nhiệt độ khí
- Áp suất hệ thống
- Điểm sương áp suất
- Tải của máy nén hoặc hệ thống lạnh
- Thời gian hấp phụ và tái sinh
- Hoạt động của quạt thổi hoặc bộ gia nhiệt
- Chuyển đổi van
- Trạng thái cảnh báo
- Giao tiếp với hệ thống điều khiển trung tâm
Logic điều khiển cụ thể phụ thuộc vào công nghệ sấy.
Máy sấy khí lạnh thường không sử dụng chiến lược điều khiển giống với máy sấy khí hấp phụ tái sinh.
Vì vậy, người dùng nên đánh giá các chức năng điều khiển thực tế thay vì chỉ hỏi liệu máy sấy có “governor” hay không.
Hệ thống điều khiển máy sấy khí hoạt động như thế nào?
Bộ điều khiển máy sấy tiếp nhận thông tin từ các cảm biến và sử dụng logic được lập trình để điều chỉnh hoạt động của máy sấy.
Mục tiêu không chỉ đơn giản là bật hoặc tắt toàn bộ máy sấy theo áp suất khí nén.
Thay vào đó, các bộ phận khác nhau được điều khiển theo điều kiện vận hành.
Ví dụ, máy sấy khí lạnh biến tần có thể điều chỉnh tốc độ máy nén lạnh theo sự thay đổi của nhu cầu xử lý khí. Hệ thống cũng có thể tích hợp điều khiển thông minh bằng màn hình cảm ứng và giao tiếp RS-485.
Đối với máy sấy hấp phụ tái sinh, quá trình điều khiển phức tạp hơn vì trình tự vận hành có thể bao gồm hấp phụ, giảm áp, tái sinh, gia nhiệt, làm mát, tăng áp trở lại và chuyển đổi tháp.

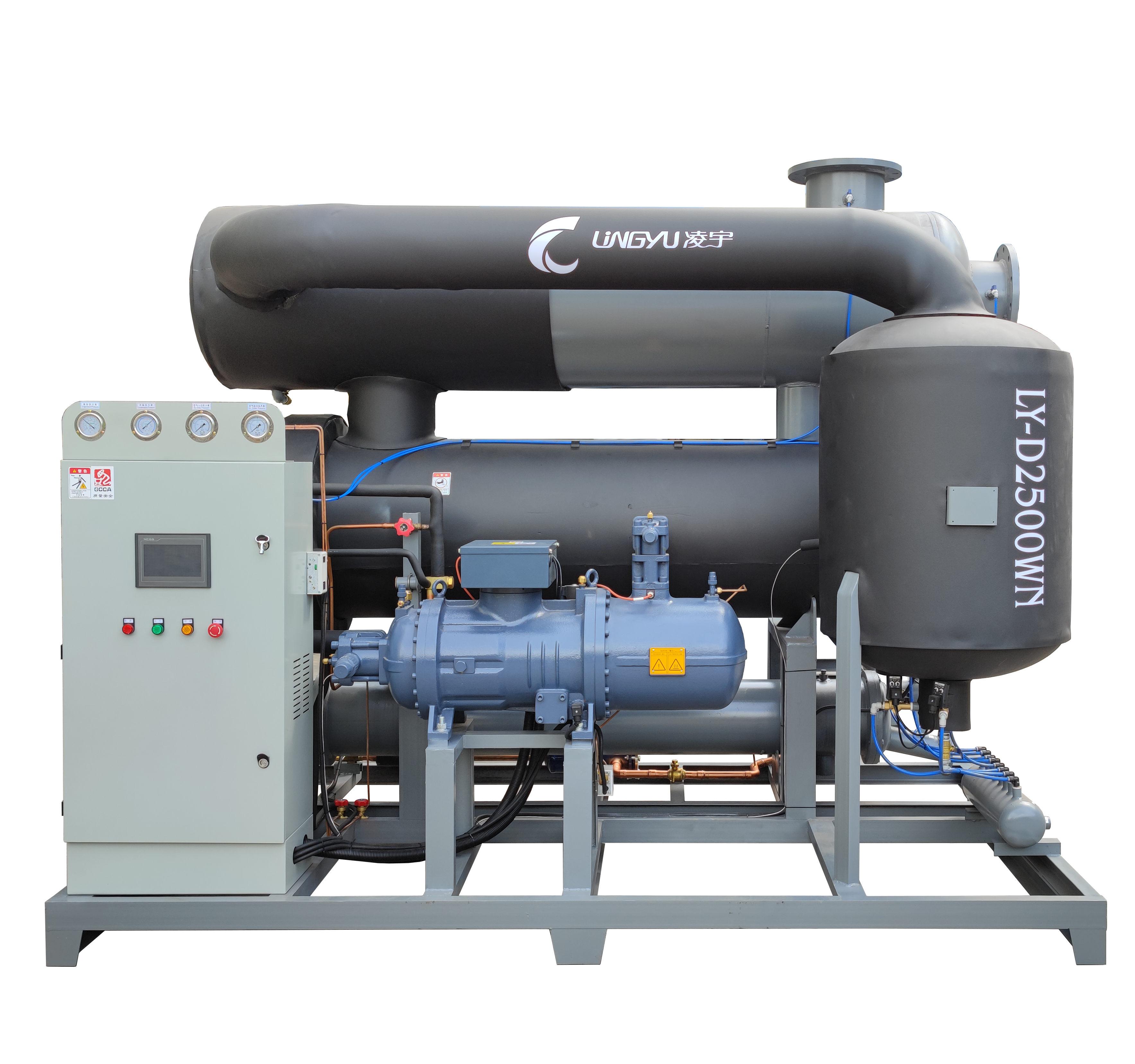

Bộ điều khiển và máy sấy khí lạnh
Máy sấy khí lạnh loại bỏ nước bằng cách làm lạnh khí nén cho đến khi hơi ẩm ngưng tụ và có thể được tách khỏi dòng khí.
Đối với loại máy sấy này, hệ thống điều khiển thông minh có thể điều chỉnh hoạt động của hệ thống lạnh theo điều kiện thực tế.
Thay vì liên tục vận hành ở công suất làm lạnh tối đa, một số hệ thống có thể giảm công suất khi nhu cầu khí nén hoặc tải nhiệt giảm.
Công nghệ biến tần cung cấp khả năng điều chỉnh tải ở mức cao hơn bằng cách tự động điều chỉnh tốc độ máy nén theo nhu cầu xử lý khí thực tế.
Người dùng quan tâm đến phương pháp này có thể tham khảo máy sấy khí lạnh biến tần.
Trong hệ thống sấy khí lạnh có tải biến đổi, phương thức điều khiển này có thể duy trì điều kiện sấy yêu cầu, đồng thời điều chỉnh công suất làm lạnh theo sự thay đổi của nhu cầu.
Do đó, bộ điều khiển quản lý hoạt động của hệ thống lạnh thay vì chỉ đóng vai trò như một công tắc áp suất đơn giản cho toàn bộ máy sấy.
Bộ điều khiển và máy sấy khí hấp phụ
Máy sấy khí hấp phụ yêu cầu một chiến lược điều khiển khác.
Các máy sấy này thường sử dụng hai tháp hấp phụ hoặc một cấu hình hấp phụ luân phiên khác. Trong khi một bên sấy khí nén, bên còn lại thực hiện quá trình tái sinh.
Do đó, bộ điều khiển phải phối hợp quá trình chuyển đổi van, tăng áp và giảm áp tháp, tái sinh, làm mát khi cần thiết và đưa từng tháp trở lại trạng thái hấp phụ.
Đối với người dùng chưa quen với công nghệ này, danh mục máy sấy khí hấp phụ cung cấp cái nhìn tổng quan hơn về các giải pháp sấy hấp phụ.
Tùy thuộc vào thiết kế máy sấy, hệ thống điều khiển có thể dựa trên chu kỳ vận hành cố định hoặc nhu cầu điểm sương thực tế.
Sự khác biệt này có thể ảnh hưởng đáng kể đến hiệu quả năng lượng.
Điều khiển theo thời gian và điều khiển dựa trên điểm sương
Máy sấy tái sinh thông thường có thể chuyển đổi chu kỳ hấp phụ theo bộ định thời cố định.
Phương pháp này đơn giản và có tính dự đoán, nhưng khi vận hành ở tải một phần, quá trình tái sinh có thể được kích hoạt trước khi khả năng hấp phụ sẵn có được sử dụng hết.
Hệ thống điều khiển dựa trên điểm sương sử dụng điều kiện sấy thực tế để xác định liệu chu kỳ hấp phụ có thể tiếp tục hay không.
Một số hệ thống gia nhiệt bằng quạt thổi và hệ thống tái sinh bằng nhiệt nén của Lingyu hỗ trợ tùy chọn điều khiển tiết kiệm năng lượng dựa trên điểm sương. Khi tải biến động, chu kỳ hấp phụ có thể được kéo dài theo nhu cầu vận hành thực tế thay vì chỉ dựa vào thời gian chu kỳ cố định.
Đây là một trong những chức năng điều khiển theo nhu cầu mà người dùng có thể đang đề cập đến khi sử dụng thuật ngữ chung “air dryer governor”.
Tại sao hệ thống điều khiển máy sấy lại quan trọng?
Mục đích chính của hệ thống điều khiển máy sấy thông minh là duy trì chất lượng khí yêu cầu mà không tiêu thụ nhiều năng lượng hơn mức cần thiết.
Đối với máy sấy khí lạnh, điều này có thể đồng nghĩa với việc điều chỉnh công suất làm lạnh theo lưu lượng khí hoặc tải nhiệt thực tế.
Đối với máy sấy hấp phụ, điều này có thể bao gồm tối ưu hóa thời gian tái sinh, giảm tiêu thụ khí xả không cần thiết hoặc tránh các chu kỳ gia nhiệt và làm mát không cần thiết.
Hệ thống điều khiển máy sấy phù hợp cũng có thể hỗ trợ giám sát hệ thống bằng cách cung cấp thông tin về nhiệt độ, áp suất, điểm sương áp suất, trạng thái vận hành và cảnh báo.
Tuy nhiên, riêng hệ thống điều khiển không thể bù đắp cho một máy sấy có công suất được lựa chọn không chính xác.
Lưu lượng khí, áp suất vận hành, nhiệt độ khí vào, nhiệt độ môi trường và điểm sương áp suất yêu cầu vẫn phải được xác định chính xác.
Bộ điều khiển máy sấy và chế độ vận hành theo chu kỳ cố định
Cách so sánh phù hợp hơn là giữa điều khiển theo chu kỳ cố định và điều khiển thông minh hoặc theo nhu cầu, thay vì “có governor” và “không có governor”.
| Phương thức điều khiển | Điều khiển theo chu kỳ cố định | Điều khiển thông minh / theo nhu cầu |
|---|---|---|
| Logic vận hành | Khoảng thời gian định trước | Phản hồi theo điều kiện đo được |
| Khả năng thích ứng với tải | Hạn chế | Phù hợp hơn với nhu cầu thay đổi |
| Tối ưu hóa năng lượng | Cơ bản | Tiềm năng cao hơn |
| Phản hồi điểm sương | Thường hạn chế | Có thể được tích hợp |
| Giám sát | Phụ thuộc vào bộ điều khiển | Thường toàn diện hơn |
| Ứng dụng phù hợp | Hoạt động ổn định, có thể dự đoán | Hệ thống có tải biến đổi |
Mức tiết kiệm thực tế phụ thuộc vào thiết kế máy sấy, đặc tính tải, điều kiện khí vào, phương pháp tái sinh, yêu cầu về điểm sương áp suất và thời gian vận hành.
Một số hệ thống hấp phụ gia nhiệt bằng quạt thổi sử dụng bộ điều khiển tiết kiệm năng lượng thông minh có thể giảm tổng mức tiêu thụ năng lượng hơn 10% so với chế độ vận hành theo chu kỳ cố định thông thường. Khi tải biến động, tùy chọn điều khiển dựa trên điểm sương có thể kéo dài chu kỳ hấp phụ và được đánh giá có khả năng giảm hơn 30% năng lượng trong các điều kiện điều khiển quy định. Những giá trị này chỉ áp dụng cho hệ thống và cơ sở vận hành tương ứng, không phải mức tiết kiệm phổ quát cho mọi hệ thống máy sấy.
Điều khiển quá trình tái sinh trong máy sấy khí hấp phụ
Tái sinh chiếm một phần đáng kể trong chi phí vận hành của máy sấy hấp phụ.
Máy sấy tái sinh bằng khí xả có gia nhiệt sử dụng nguồn nhiệt bên ngoài kết hợp với khí thành phẩm khô để tái sinh.
Các cấu hình tái sinh bằng khí xả có gia nhiệt của Lingyu có mức tiêu thụ khí xả trung bình từ 4–8%, tùy thuộc vào dòng sản phẩm áp dụng, đồng thời có khả năng đạt điểm sương áp suất thấp như ≤−40°C trong cấu hình tương ứng.
Thiết kế gia nhiệt bằng quạt thổi có thể giảm thêm nhu cầu sử dụng khí xả.
Máy sấy khí hấp phụ tái sinh gia nhiệt bằng quạt thổi tiêu hao khí thấp HRB-E của Lingyu có mức tiêu thụ khí tái sinh quy định là 2–3% và các tùy chọn điểm sương áp suất đầu ra −20°C hoặc −40°C.
Đối với các hệ thống quy mô lớn tập trung vào việc giảm thiểu tổn thất khí nén trong quá trình tái sinh, máy sấy hấp phụ không tiêu hao khí sử dụng quạt thổi cung cấp một phương pháp tái sinh khác.
Trong cấu hình gia nhiệt bằng quạt thổi không tiêu hao khí, không khí môi trường được sử dụng trong quá trình gia nhiệt và mạch làm mát được thiết kế để tránh tiêu thụ khí thành phẩm khô trong quá trình tái sinh.
Do đó, bộ điều khiển không chỉ quản lý quá trình chuyển đổi tháp mà còn điều khiển hoạt động của quạt thổi, bộ gia nhiệt, quá trình làm mát, điều kiện nhiệt độ và toàn bộ trình tự tái sinh.
Điều khiển áp suất và điều khiển máy sấy không giống nhau
Điều khiển áp suất của hệ thống khí nén và điều khiển máy sấy có liên quan nhưng không giống nhau.
Máy nén khí và hệ thống khí nén trung tâm chịu trách nhiệm tạo ra và duy trì áp suất hệ thống theo yêu cầu.
Máy sấy chủ yếu chịu trách nhiệm đạt được độ ẩm yêu cầu, đồng thời giảm thiểu tổn thất áp suất và mức tiêu thụ năng lượng không cần thiết.
Bộ điều khiển máy sấy có thể giám sát áp suất như một thông số vận hành, nhưng không thay thế hệ thống điều khiển máy nén.
Hiểu rõ sự khác biệt này giúp tránh việc diễn giải thuật ngữ “air dryer governor” thành một thiết bị điều chỉnh áp suất khí nén của toàn bộ nhà máy.
Đối với người dùng đang đánh giá ảnh hưởng của lực cản qua máy sấy đến năng lượng, hướng dẫn về tổn thất áp suất khí nén cung cấp thêm thông tin ở cấp độ toàn hệ thống.
Điểm sương yêu cầu và chiến lược điều khiển
Điểm sương áp suất yêu cầu quyết định công nghệ sấy trước tiên; chiến lược điều khiển được xem xét sau đó.
Đối với các ứng dụng công nghiệp thông thường, sấy khí lạnh có thể cung cấp khả năng kiểm soát độ ẩm phù hợp. Máy sấy khí lạnh Lingyu thường cung cấp điểm sương áp suất khoảng 2–10°C, tùy thuộc vào dòng sản phẩm và điều kiện vận hành quy định.
Khi cần khí nén khô hơn đáng kể, công nghệ sấy hấp phụ sẽ phù hợp hơn.
Ví dụ, máy sấy hấp phụ dạng mô-đun của Lingyu cung cấp điểm sương áp suất đầu ra ≤−20°C, với tùy chọn −40°C.
Do đó, máy sấy khí hấp phụ dạng mô-đun có thể được xem xét khi đồng thời yêu cầu thiết kế lắp đặt nhỏ gọn và khí nén có điểm sương thấp.
Nguyên tắc quan trọng là hệ thống điều khiển thông minh giúp cải thiện hoạt động của một máy sấy đã được lựa chọn phù hợp; nó không làm thay đổi khả năng sấy cơ bản của chính công nghệ đó.
Lựa chọn hệ thống điều khiển máy sấy khí phù hợp
Khi đánh giá máy sấy và bộ điều khiển, các yếu tố quan trọng bao gồm điểm sương áp suất yêu cầu, lưu lượng khí thực tế, áp suất vận hành, nhiệt độ khí vào, biến động tải, phương pháp tái sinh, tổn thất áp suất và yêu cầu giám sát.
Đối với nhu cầu khí nén tương đối ổn định, bộ điều khiển tiêu chuẩn có thể đáp ứng yêu cầu.
Đối với hệ thống có tải biến đổi, công nghệ lạnh biến tần hoặc điều khiển hấp phụ dựa trên điểm sương có thể mang lại khả năng vận hành linh hoạt hơn.
Các hệ thống quy mô lớn hoặc có vai trò quan trọng đối với sản xuất cũng có thể hưởng lợi từ giao tiếp từ xa, tích hợp điều khiển trung tâm, cảnh báo và giám sát nhiệt độ, áp suất cũng như điểm sương áp suất.
Một số máy sấy hấp phụ Lingyu hỗ trợ giao tiếp RS-485, tùy chọn kết nối IoT, giám sát bằng màn hình cảm ứng và tùy chọn giám sát hoặc điều khiển điểm sương, tùy theo cấu hình.
Người dùng đang so sánh các công nghệ máy sấy hoàn chỉnh có thể tham khảo hướng dẫn so sánh máy sấy khí lạnh và máy sấy khí hấp phụ trước khi quyết định chiến lược điều khiển phù hợp.
Điều khiển thông minh trong các hệ thống khí nén quy mô lớn
Giá trị của hệ thống điều khiển tiên tiến càng trở nên rõ rệt khi công suất máy sấy và độ phức tạp của hệ thống tăng lên.
Máy sấy hấp phụ quy mô lớn có thể bao gồm bộ gia nhiệt, quạt thổi, hệ thống làm mát, nhiều van chuyển đổi, cảm biến áp suất, cảm biến nhiệt độ và hệ thống giám sát điểm sương áp suất.
Các hệ thống tái sinh bằng nhiệt nén (HOC) không tổn thất khí và hệ thống gia nhiệt bằng quạt thổi quy mô lớn cũng có thể sử dụng giám sát nhiệt độ đa điểm, giám sát áp suất đa điểm, điều khiển tại chỗ/từ xa và các chế độ vận hành dựa trên thời gian hoặc điểm sương.
Kiến trúc này cho thấy tại sao hệ thống điều khiển máy sấy hiện đại nên được hiểu là một hệ thống điều khiển tích hợp thay vì một “governor” cơ khí đơn lẻ.
Ứng dụng
Hệ thống điều khiển máy sấy thông minh có thể hữu ích trong những ngành có nhu cầu khí nén thay đổi đáng kể hoặc yêu cầu duy trì điểm sương áp suất ổn định.
Trong ngành điện tử và sản xuất chính xác, điều kiện khí khô được kiểm soát có thể đóng vai trò quan trọng đối với thiết bị và quy trình sản xuất nhạy cảm.
Trong ngành ô tô và sản xuất linh kiện vận tải cũng như sản xuất thông thường, nhu cầu khí nén có thể biến động theo ca sản xuất và hoạt động của thiết bị, khiến điều khiển theo tải trở nên hữu ích.
Các ứng dụng khác bao gồm sản xuất dược phẩm, chế biến hóa chất, sản xuất năng lượng mới, phát điện và các cơ sở khác vận hành hệ thống khí nén quy mô lớn hoặc có tải biến đổi.
Chiến lược điều khiển phù hợp vẫn cần được lựa chọn dựa trên điều kiện quy trình thực tế thay vì chỉ dựa vào tên ngành.
Kết luận
Trong hệ thống khí nén công nghiệp, “air dryer governor” nên được hiểu là hệ thống điều khiển và logic vận hành của máy sấy, chứ không phải một bộ phận độc lập duy nhất được sử dụng phổ biến cho mọi hệ thống.
Máy sấy khí lạnh hiện đại có thể sử dụng chức năng tự động điều chỉnh công suất hoặc điều khiển biến tần để đáp ứng sự thay đổi của nhu cầu khí.
Máy sấy khí hấp phụ tái sinh có thể sử dụng điều khiển theo chu kỳ cố định, theo thời gian hoặc dựa trên điểm sương để quản lý quá trình hấp phụ và tái sinh.
Chiến lược điều khiển phù hợp phụ thuộc vào công nghệ máy sấy, lưu lượng khí, điểm sương áp suất yêu cầu, áp suất vận hành, nhiệt độ khí vào, phương pháp tái sinh và mức độ biến động của nhu cầu khí trong nhà máy.
Cũng cần phân biệt giữa điều khiển áp suất và điều khiển máy sấy: hệ thống máy nén quản lý áp suất khí nén của nhà máy, trong khi bộ điều khiển máy sấy quản lý hiệu suất sấy và các bộ phận cần thiết để đạt được hiệu suất đó.
Do đó, đối với người dùng lựa chọn hệ thống mới, ưu tiên trước tiên là lựa chọn đúng công nghệ sấy, sau đó xác định mức độ phù hợp của các chức năng điều khiển thông minh, giám sát, truyền thông và tối ưu hóa năng lượng.
