Khí nén tự nhiên chứa hơi nước. Khi khí nén nguội đi, độ ẩm có thể ngưng tụ bên trong đường ống và thiết bị, góp phần gây ăn mòn, các vấn đề với bộ phận khí nén, ảnh hưởng đến chất lượng sản phẩm và làm mất ổn định quy trình.
Khi máy sấy khí tác nhân lạnh không thể cung cấp điểm sương áp suất đủ thấp, máy sấy khí hấp phụ tái sinh không gia nhiệt có thể cung cấp mức loại bỏ độ ẩm sâu hơn thông qua quá trình hấp phụ.
Máy sấy không gia nhiệt được sử dụng rộng rãi vì quá trình tái sinh không cần bộ gia nhiệt bên ngoài. Thay vào đó, một phần khí nén đã được sấy khô được giãn nở và sử dụng làm khí xả tái sinh cho chất hút ẩm.
Lingyu cung cấp cả dòng CH và HH trong phạm vi sản phẩm máy sấy khí hấp phụ tái sinh không gia nhiệt.
Máy sấy khí hấp phụ không gia nhiệt là gì?
Máy sấy khí hấp phụ không gia nhiệt là máy sấy hấp phụ tái sinh sử dụng vật liệu hấp phụ để loại bỏ hơi nước khỏi khí nén.
Lingyu mô tả quá trình tái sinh không gia nhiệt này là hấp phụ biến thiên áp suất (PSA).
Ở áp suất riêng phần của hơi nước cao hơn, chất hút ẩm hấp phụ độ ẩm từ khí nén. Trong quá trình tái sinh, áp suất xung quanh chất hút ẩm được giảm xuống và một phần khí thành phẩm khô được sử dụng để đưa lượng ẩm giải phóng ra khỏi hệ thống.
Do không sử dụng nhiệt từ bên ngoài, quá trình giải hấp và tái sinh có thể diễn ra mà không cần chu kỳ gia nhiệt và làm mát riêng biệt.
Nguyên lý vận hành tương đối đơn giản này là một trong những điểm khác biệt chính giữa tái sinh không gia nhiệt và các công nghệ sấy hấp phụ tái sinh gia nhiệt hoặc hỗ trợ bằng quạt thổi.
Máy sấy khí hấp phụ không gia nhiệt hoạt động như thế nào?

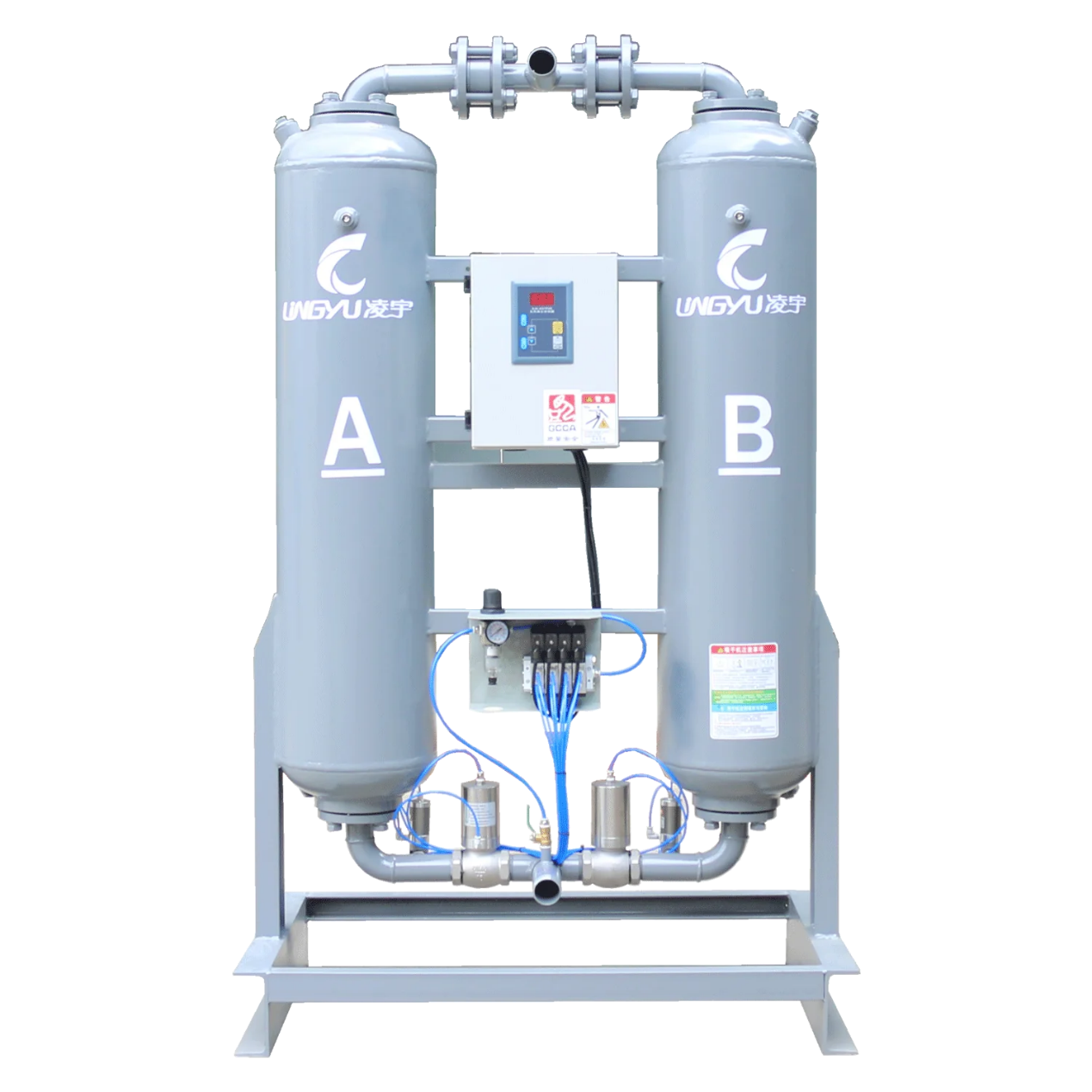

Máy sấy tái sinh không gia nhiệt thông thường sử dụng hai tháp hấp phụ luân phiên giữa quá trình sấy và tái sinh.
1. Hấp phụ
Khí nén ẩm đi vào tháp hấp phụ đang hoạt động.
Khi khí đi qua lớp chất hút ẩm, hơi nước được hấp phụ trên bề mặt chất hút ẩm. Khí nén đã được sấy khô sau đó rời khỏi tháp hấp phụ và tiếp tục đi đến hệ thống khí nén phía sau.
2. Tái sinh bằng khí xả
Đồng thời, tháp thứ hai được tái sinh.
Một phần khí thành phẩm khô được chuyển sang phía tái sinh. Sau khi áp suất được giảm xuống, khí xả khô đi qua lớp chất hút ẩm đã chứa độ ẩm.
Áp suất riêng phần của hơi nước thấp hơn thúc đẩy quá trình giải hấp, trong khi dòng khí xả mang lượng ẩm giải phóng ra ngoài qua hệ thống xả.
3. Tăng áp lại và chuyển đổi tháp
Trước khi chuyển đổi, tháp đã tái sinh được tăng áp lại để áp suất của nó tiến gần đến áp suất của tháp đang trong giai đoạn hấp phụ.
Thiết kế máy sấy không gia nhiệt của Lingyu bao gồm tăng áp tự động và cân bằng áp suất trước khi chuyển tháp. Điều này giúp hạn chế biến động áp suất đột ngột và giảm tác động cơ học lên chất hút ẩm.
Tháp đã tái sinh sau đó tiếp nhận nhiệm vụ sấy, trong khi tháp trước đó bắt đầu quá trình tái sinh. Chu kỳ lặp lại này cho phép cung cấp khí nén khô liên tục.
Máy sấy không gia nhiệt sử dụng bao nhiêu khí xả?
Đối với máy sấy tái sinh không gia nhiệt dòng CH và HH của Lingyu, Lượng khí xả tái sinh trung bình được quy định ở mức 8–14%.
Lượng khí xả này là một yếu tố quan trọng trong chi phí vận hành vì nó đã được nén và xử lý trước khi được chuyển sang quá trình tái sinh.
Ví dụ, nếu một quy trình cần 100 đơn vị lưu lượng khí sử dụng được ở phía sau, hệ thống máy nén khí và máy sấy cần tính đến cả nhu cầu của quy trình và lượng khí cần cho tái sinh.
Đây là lý do mức tiêu thụ khí xả trở nên ngày càng quan trọng khi lưu lượng hệ thống và số giờ vận hành hằng năm tăng lên.
Máy sấy khí hấp phụ không gia nhiệt có thể đạt điểm sương nào?
Điểm sương áp suất có thể đạt được phụ thuộc vào cấu hình máy sấy thực tế.
Dòng CH và HH của Lingyu có hiệu suất điểm sương và cấu hình chất hút ẩm khác nhau.
Dòng CH
Máy sấy khí hấp phụ tái sinh không gia nhiệt dòng CH sử dụng alumina hoạt tính và được quy định với phạm vi điểm sương áp suất đầu ra khoảng −50°C đến −20°C, với lượng khí xả tái sinh trung bình 8–14%.
Dòng HH
Máy sấy khí hấp phụ tái sinh không gia nhiệt dòng HH kết hợp alumina hoạt tính với sàng phân tử hiệu suất cao và được quy định với điểm sương áp suất đầu ra ≤−40°C, đồng thời có lượng khí xả tái sinh trung bình 8–14%.
Điểm sương áp suất phù hợp cần được lựa chọn theo yêu cầu thực tế của quy trình thay vì mặc định rằng giá trị thấp nhất có thể luôn tốt hơn.
Ưu điểm chính của máy sấy khí hấp phụ không gia nhiệt
Ưu điểm chính của công nghệ không gia nhiệt là quá trình tái sinh đơn giản mà không cần bộ gia nhiệt bên ngoài.
Khí xả và khí thành phẩm đều lấy từ cùng một nguồn khí nén, tạo nên cấu trúc và nguyên lý vận hành tương đối đơn giản.
Máy sấy không gia nhiệt cũng không cần quạt thổi, bộ gia nhiệt tái sinh và các bộ phận quản lý nhiệt có trong những công nghệ tái sinh phức tạp hơn.
Các ưu điểm thực tế khác bao gồm vận hành hai tháp liên tục, khả năng đạt điểm sương áp suất thấp, điều khiển lập trình được, tăng áp tự động và tích hợp hệ thống tương đối đơn giản.
Tuy nhiên, những ưu điểm này vẫn cần được đánh giá theo điều kiện lắp đặt và yêu cầu vận hành thực tế.
Hạn chế chính: Chi phí khí xả
Sự đánh đổi lớn nhất về hiệu suất của máy sấy không gia nhiệt là việc sử dụng khí nén khô để tái sinh.
Máy sấy không gia nhiệt của Lingyu có lượng khí xả tái sinh trung bình được quy định ở mức 8–14%. Khi lưu lượng lớn hoặc số giờ vận hành hằng năm cao, việc tạo ra lượng khí nén bổ sung này có thể tạo thành một chi phí năng lượng đáng kể.
Đây là lý do không nên tự động lựa chọn máy sấy không gia nhiệt chỉ vì thiết bị không sử dụng bộ gia nhiệt.
Tổng chi phí vận hành phụ thuộc vào lượng năng lượng mà máy nén khí phía trước phải sử dụng để cung cấp cả khí sản xuất và khí tái sinh.
Không gia nhiệt so với tái sinh gia nhiệt
Máy sấy tái sinh gia nhiệt giảm nhu cầu khí xả bằng cách bổ sung năng lượng nhiệt vào quá trình tái sinh.
Ví dụ, cấu hình tái sinh gia nhiệt có sử dụng khí xả dòng HH của Lingyu có lượng khí xả tái sinh trung bình 4–8%, so với 8–14% đối với các cấu hình không gia nhiệt.
Sự đánh đổi là tái sinh gia nhiệt bổ sung bộ gia nhiệt và chu kỳ tái sinh phức tạp hơn.
Khách hàng đang cân nhắc phương án này có thể tham khảo dòng máy sấy khí hấp phụ gia nhiệt bên ngoài của Lingyu.
Do đó, cách so sánh phù hợp không đơn giản là “không gia nhiệt rẻ hơn” hoặc “gia nhiệt hiệu quả hơn”. Chi phí đầu tư ban đầu, tổn thất khí xả, mức tiêu thụ năng lượng, quy mô hệ thống và yêu cầu bảo trì đều cần được xem xét.
Không gia nhiệt so với tái sinh gia nhiệt bằng quạt thổi
Đối với các hệ thống lớn hơn, nơi chi phí khí xả trở nên đáng kể hơn, tái sinh gia nhiệt bằng quạt thổi có thể là một lựa chọn khác.
Thay vì chủ yếu dựa vào khí nén khô, hệ thống gia nhiệt bằng quạt thổi tiêu thụ ít khí xả của Lingyu sử dụng không khí môi trường được cấp bởi quạt thổi trong quá trình tái sinh và chỉ sử dụng một lượng nhỏ khí thành phẩm khô trong quá trình làm mát.
Lượng khí tái sinh quy định là 2–3%, trong khi cấu hình gia nhiệt bằng quạt thổi không tiêu thụ khí xả giảm mức tiêu thụ khí nén cho tái sinh xuống khoảng 0%.
Điều này có thể khiến công nghệ gia nhiệt bằng quạt thổi trở nên hấp dẫn khi tổn thất khí nén có giá trị kinh tế cao, mặc dù quạt thổi, bộ gia nhiệt, thiết bị làm mát và hệ thống điều khiển làm tăng độ phức tạp của hệ thống.
Có thể tham khảo dòng máy sấy hấp phụ gia nhiệt bằng quạt thổi và không tiêu thụ khí xả của Lingyu cho công nghệ tái sinh này.
Không gia nhiệt so với công nghệ nhiệt nén
Các hệ thống nhiệt nén sử dụng một phương pháp khác bằng cách tận dụng khí xả nhiệt độ cao của máy nén khí làm nguồn năng lượng tái sinh.
Điều này có thể làm giảm đáng kể tổn thất khí tái sinh, nhưng máy sấy cần được tích hợp đúng cách với hệ thống khí nén nhiệt độ cao tương thích.
Các cơ sở đang đánh giá công nghệ này có thể tham khảo dòng máy sấy khí sử dụng nhiệt nén của Lingyu.
Đối với hệ thống nhỏ hơn hoặc ít phức tạp hơn, máy sấy không gia nhiệt vẫn có thể cung cấp sự cân bằng phù hợp hơn giữa tính đơn giản của thiết bị và yêu cầu vận hành.
Tại sao chất lượng khí đầu vào lại quan trọng?
Máy sấy khí hấp phụ chủ yếu được thiết kế để loại bỏ hơi nước chứ không phải giải quyết mọi loại chất ô nhiễm trong khí nén.
Nước dạng lỏng, dầu và các hạt đi vào chất hút ẩm có thể ảnh hưởng bất lợi đến hiệu suất hấp phụ và tuổi thọ sử dụng.
Do đó, việc tách nước ngưng và lọc phù hợp cần được xem xét như một phần của toàn bộ hệ thống xử lý khí nén.
Dòng sản phẩm của Lingyu bao gồm bộ lọc khí nén chính xác cho các ứng dụng làm sạch khí nén.
Cấp lọc và cách bố trí chính xác cần được lựa chọn theo loại máy nén khí, cấu hình máy sấy, mức độ nhiễm bẩn và chất lượng khí phía sau yêu cầu.
Loại chất hút ẩm rất quan trọng
Cấu hình chất hút ẩm khác nhau giữa hai dòng sản phẩm không gia nhiệt của Lingyu.
Đối với dòng CH, chất hút ẩm quy định là alumina hoạt tính.
Đối với dòng HH, lớp chất hút ẩm quy định sử dụng alumina hoạt tính + sàng phân tử hiệu suất cao.
Do đó, việc lựa chọn chất hút ẩm cần tuân theo thông số kỹ thuật của dòng máy sấy đã chọn thay vì mặc định rằng mọi vật liệu hấp phụ đều là tiêu chuẩn trên tất cả máy sấy không gia nhiệt của Lingyu.
Điều kiện vận hành và lựa chọn công suất
Không nên lựa chọn công suất máy sấy chỉ dựa trên lưu lượng danh định của máy nén khí.
Đối với máy sấy không gia nhiệt dòng HH của Lingyu, các thông số vận hành chính bao gồm:
| Thông số | Quy cách |
|---|---|
| Áp suất đầu vào định mức | 0,7 MPa |
| Phạm vi áp suất vận hành | 0,6–1,0 MPa |
| Nhiệt độ đầu vào định mức | 10–30°C |
| Nhiệt độ đầu vào tối đa | ≤40°C |
| Lượng khí xả tái sinh trung bình | 8–14% |
| Điểm sương áp suất đầu ra | ≤−40°C |
| Phạm vi nhiệt độ môi trường vận hành | 2–45°C |
Những điều kiện này rất quan trọng vì nhiệt độ đầu vào, áp suất vận hành, lưu lượng và tải ẩm đều ảnh hưởng đến hiệu suất máy sấy.
Đối với lưu lượng trên 150 m³/phút, hoặc các yêu cầu đặc biệt về áp suất, vật liệu hoặc nhiệt độ, hệ thống cần được lựa chọn theo điều kiện cụ thể của dự án.
Điều kiện môi trường vẫn rất quan trọng
Việc không sử dụng bộ gia nhiệt tái sinh giúp đơn giản hóa quá trình tái sinh không gia nhiệt, nhưng điều đó không có nghĩa máy sấy có khả năng vận hành không giới hạn ở nhiệt độ thấp.
Phạm vi nhiệt độ môi trường vận hành được Lingyu công bố cho các hệ thống không gia nhiệt này là khoảng 2–45°C.
Do đó, tái sinh không gia nhiệt loại bỏ sự phụ thuộc vào bộ gia nhiệt tái sinh nhưng vẫn yêu cầu vận hành trong các điều kiện môi trường quy định.
Chiến lược điều khiển
Máy sấy không gia nhiệt dòng CH và HH của Lingyu hỗ trợ điều khiển điện tử có thể lập trình.
Nguyên lý vận hành tiêu chuẩn của máy sấy không gia nhiệt dựa trên quá trình hấp phụ, giảm áp, tái sinh, tăng áp lại và chuyển đổi tháp được kiểm soát.
Các chức năng điều khiển cần được lựa chọn theo cấu hình máy sấy thực tế thay vì mặc định rằng mọi model không gia nhiệt đều có cùng chức năng điều khiển lượng khí xả theo nhu cầu hoặc điều khiển theo điểm sương như các công nghệ máy sấy tái sinh khác.
Áp suất và các yêu cầu lắp đặt đặc biệt
Phạm vi áp suất vận hành tiêu chuẩn được mô tả cho máy sấy không gia nhiệt của Lingyu là 0,6–1,0 MPa.
Các mức áp suất khác có thể được cung cấp cho những yêu cầu cụ thể, nhưng các ứng dụng áp suất cao đặc biệt hoặc khu vực nguy hiểm cần được đánh giá theo cấu hình sản phẩm và tài liệu dự án thực tế.
Điều này tránh việc coi một giải pháp kỹ thuật đặc biệt là tính năng tiêu chuẩn của mọi máy sấy không gia nhiệt dòng CH hoặc HH.
Máy sấy khí hấp phụ không gia nhiệt được sử dụng ở đâu?
Máy sấy không gia nhiệt có thể được xem xét cho các quy trình công nghiệp nơi điểm sương áp suất yêu cầu nằm trong phạm vi hiệu suất của máy sấy và tính đơn giản của quá trình tái sinh không gia nhiệt mang lại lợi thế.
Sản xuất điện tử và sản xuất chính xác
Trong sản xuất điện tử và sản xuất chính xác, kiểm soát độ ẩm có thể quan trọng đối với hệ thống khí nén và hệ thống quy trình.
Hóa dầu và chế biến hóa chất
Các cơ sở hóa chất và hóa dầu cũng có thể yêu cầu khí nén có điểm sương thấp ổn định cho thiết bị đo và các ứng dụng quy trình.
Có thể tham khảo ứng dụng chế biến hóa chất và công nghiệp quy trình của Lingyu.
Nguyên tắc lựa chọn tương tự áp dụng cho ngành dược phẩm, thực phẩm, năng lượng, sản xuất và các ngành khác. Máy sấy cần được lựa chọn theo yêu cầu thực tế về chất lượng khí, điểm sương, áp suất và quy trình thay vì chỉ dựa trên tên ngành.
Yêu cầu bảo trì
Máy sấy không gia nhiệt có hệ thống tái sinh tương đối đơn giản, nhưng vẫn cần được bảo trì thường xuyên.
Các bộ phận quan trọng bao gồm tình trạng chất hút ẩm, van chuyển đổi, bộ truyền động khí nén, bộ giảm thanh, bộ lọc, bộ xả, mạch khí xả, hệ thống cân bằng áp suất và hiệu suất điểm sương đầu ra.
Chất hút ẩm hiệu suất cao của Lingyu được thiết kế để hỗ trợ hiệu suất điểm sương ổn định lâu dài với mức phát sinh bụi thấp.
Việc thay chất hút ẩm cần dựa trên điều kiện vận hành, mức độ nhiễm bẩn, hiệu suất điểm sương áp suất, tình trạng xuống cấp cơ học và hướng dẫn bảo trì của nhà sản xuất thay vì một khoảng thời gian thay thế cố định chung.
So sánh nhanh: Máy sấy không gia nhiệt và máy sấy gia nhiệt
| Yếu tố | Tái sinh không gia nhiệt | Tái sinh gia nhiệt |
| Phương pháp tái sinh chính | Khí nén khô làm khí xả | Nhiệt + khí xả |
| Bộ gia nhiệt tái sinh bên ngoài | Không | Có |
| Mức khí xả tham khảo của Lingyu | 8–14% | 4–8% đối với HH tái sinh gia nhiệt có sử dụng khí xả |
| Điểm sương thấp tham khảo của Lingyu | CH: −50°C đến −20°C; HH: ≤−40°C | HH tái sinh gia nhiệt có sử dụng khí xả: ≤−40°C |
| Độ phức tạp hệ thống | Thấp hơn | Cao hơn |
| Sự đánh đổi chính khi vận hành | Tổn thất khí nén lớn hơn | Năng lượng bộ gia nhiệt + nhu cầu khí xả thấp hơn |
| Ưu tiên lựa chọn | Đơn giản và phù hợp với lưu lượng | Giảm lượng khí xả ở quy mô phù hợp |
Không có loại máy sấy nào luôn kinh tế hơn trong mọi trường hợp.
Lựa chọn phù hợp phụ thuộc vào chi phí năng lượng của máy nén khí, lưu lượng khí, số giờ vận hành, điểm sương yêu cầu, khả năng bảo trì và vốn đầu tư.
Kết luận
Máy sấy khí hấp phụ không gia nhiệt loại bỏ hơi nước thông qua hấp phụ biến thiên áp suất và tái sinh chất hút ẩm mà không cần nhiệt từ bên ngoài.
Trong quá trình hấp phụ, chất hút ẩm giữ lại độ ẩm từ khí nén. Trong quá trình tái sinh, một phần khí thành phẩm khô được giảm áp và đi qua chất hút ẩm đã bão hòa, mang lượng ẩm được giải phóng ra khỏi máy sấy. Hai tháp hấp phụ sau đó luân phiên để duy trì quá trình sấy liên tục.
Đối với phạm vi máy sấy không gia nhiệt hiện tại của Lingyu, các thông số chính là:
- Dòng CH: Lượng khí xả tái sinh trung bình 8–14%, điểm sương áp suất đầu ra −50°C đến −20°C và alumina hoạt tính.
- Dòng HH: Lượng khí xả tái sinh trung bình 8–14%, điểm sương áp suất đầu ra ≤−40°C và alumina hoạt tính + sàng phân tử hiệu suất cao.
Do đó, máy sấy không gia nhiệt phù hợp cần được lựa chọn theo điểm sương áp suất yêu cầu, lưu lượng khí thực tế, nhiệt độ đầu vào, áp suất vận hành, chi phí khí xả, chất lượng khí đầu vào, cấu hình chất hút ẩm và yêu cầu bảo trì.
Đối với nhiều hệ thống khí nén công nghiệp, tái sinh không gia nhiệt vẫn là một giải pháp hiệu quả khi yêu cầu vận hành đơn giản và điểm sương áp suất thấp, nhưng mức tiêu thụ khí xả luôn cần được tính vào tổng chi phí vận hành.
