Khí nén được sử dụng rộng rãi trong sản xuất, đóng gói, tự động hóa, chế biến thực phẩm, điện tử, dược phẩm và nhiều ngành công nghiệp khác. Tuy nhiên, không khí được hút vào máy nén tự nhiên chứa hơi nước. Sau quá trình nén và làm mát, một phần độ ẩm này có thể ngưng tụ thành nước lỏng và gây ra các vấn đề trong toàn bộ mạng lưới khí nén.
Để hiểu máy sấy khí hoạt động như thế nào trong hệ thống máy nén, cần xem xét không chỉ riêng máy sấy mà còn cách máy nén, thiết bị làm mát, bộ tách, bộ lọc, bình chứa, máy sấy và đường ống phía sau phối hợp với nhau.
Vai trò chính của máy sấy là giảm hơi nước và đạt điểm sương áp suất phù hợp với ứng dụng.

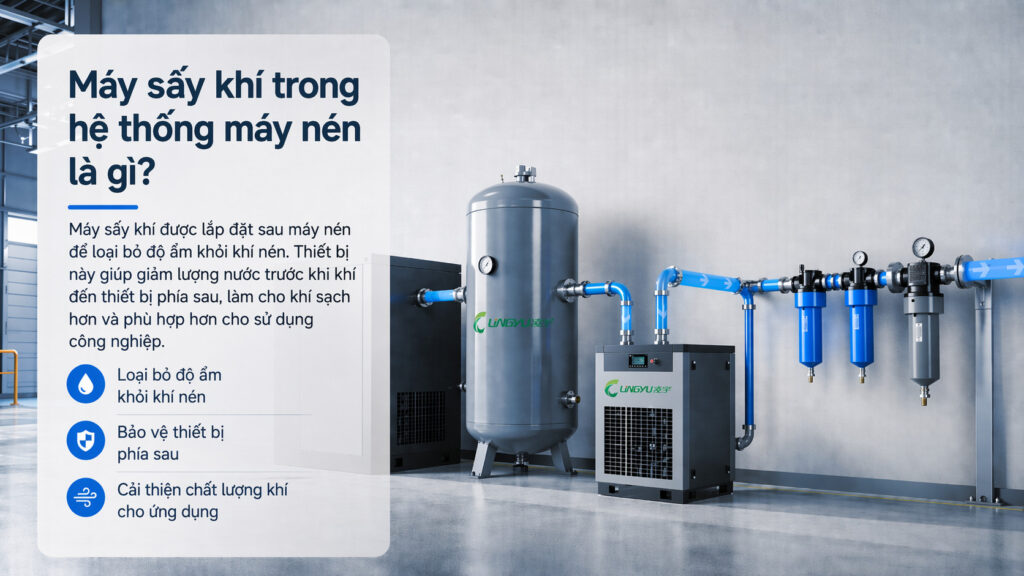

Máy sấy khí trong hệ thống máy nén là gì?
Máy sấy khí là thiết bị kiểm soát độ ẩm được lắp đặt trong hệ thống xử lý khí nén.
Máy nén làm tăng áp suất không khí, nhưng riêng quá trình nén không làm cho khí trở nên khô. Sau khi nén, khí có nhiệt độ cao và vẫn chứa lượng hơi nước đáng kể. Khi khí nguội đi, một phần hơi nước này ngưng tụ thành nước lỏng.
Bộ tách và bộ xả loại bỏ nước lỏng đã ngưng tụ, trong khi máy sấy loại bỏ thêm hơi nước để hạ điểm sương áp suất trước khi khí nén đến thiết bị phía sau.
Do đó, bộ lọc, bộ tách, bình chứa, bộ xả và máy sấy đảm nhiệm những chức năng khác nhau nhưng bổ trợ cho nhau.

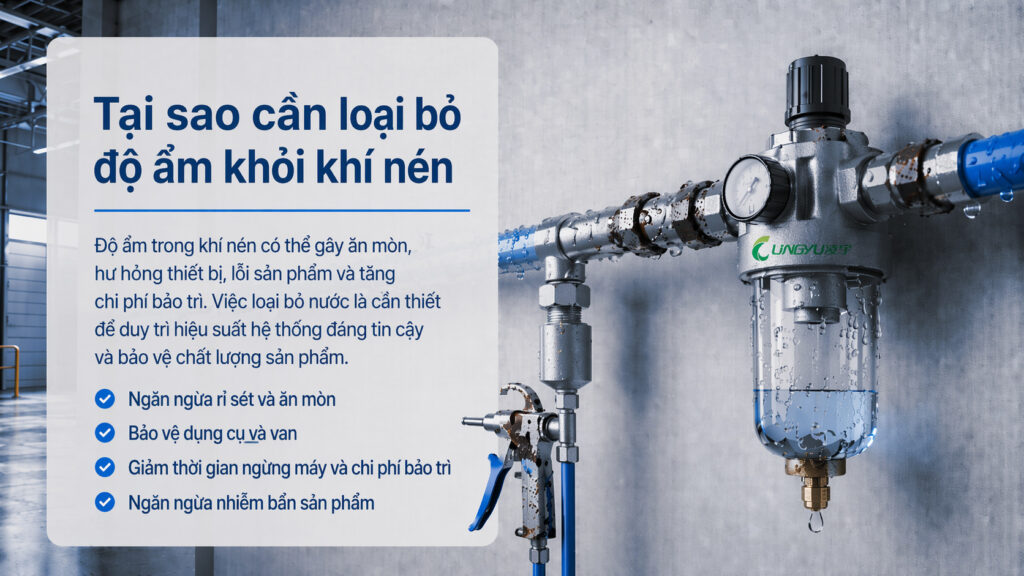

Tại sao cần kiểm soát độ ẩm?
Nếu lượng ẩm quá mức vẫn còn trong hệ thống khí nén, nó có thể góp phần gây ra:
- Ăn mòn đường ống và bình chứa
- Sự cố van và bộ truyền động
- Nước tích tụ trong đường ống khí
- Thiết bị khí nén hoạt động không đúng
- Lỗi sản xuất liên quan đến độ ẩm
- Đóng băng khi đường ống tiếp xúc với nhiệt độ thấp
- Tăng nhu cầu bảo trì và thời gian ngừng máy
Mức độ sấy yêu cầu phụ thuộc vào quy trình và nhiệt độ thấp nhất mà khí nén sẽ gặp phải.

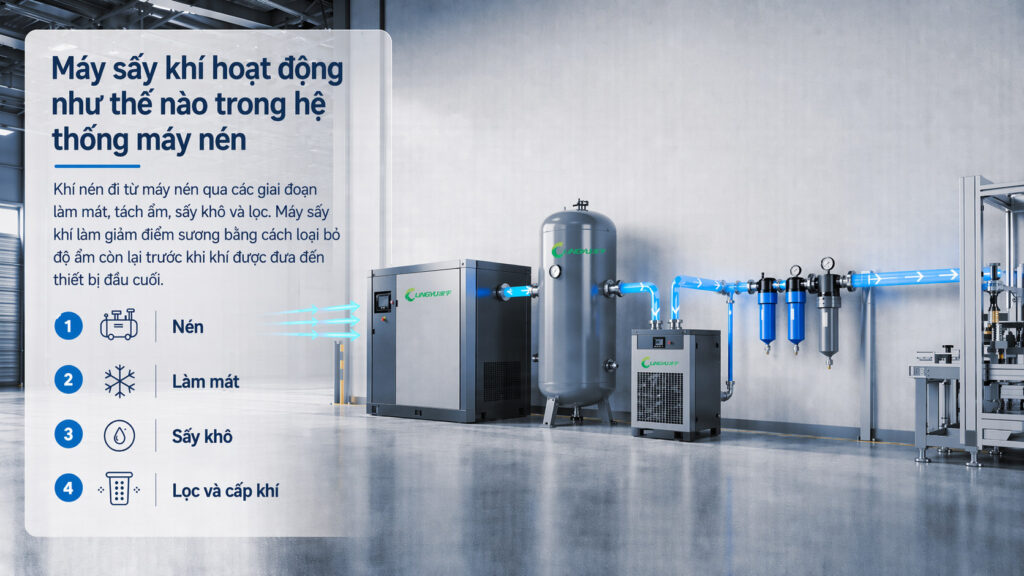

Máy sấy khí hoạt động như thế nào trong hệ thống máy nén?
Một quy trình xử lý khí nén điển hình bắt đầu khi không khí môi trường đi vào máy nén.
Máy nén làm tăng áp suất và nhiệt độ của không khí. Khí nén nóng sau đó được làm mát, khiến một phần hơi nước ngưng tụ. Nước lỏng này có thể được loại bỏ bằng bộ tách và bộ xả.
Phần khí nén còn lại vẫn chứa hơi nước nên tiếp tục đi vào máy sấy để loại bỏ thêm độ ẩm.
Tùy theo công nghệ máy sấy, độ ẩm được loại bỏ bằng cách làm mát và ngưng tụ trong máy sấy khí lạnh hoặc bằng quá trình hấp phụ trên chất hút ẩm trong máy sấy khí hấp thụ.
Sau khi đạt điểm sương áp suất yêu cầu, khí đã qua xử lý có thể tiếp tục đi qua hệ thống lọc phù hợp và vào mạng lưới phân phối.
Để tìm hiểu tổng quan rộng hơn về cấu hình xử lý và các công nghệ máy sấy, hãy xem hướng dẫn hệ thống máy sấy khí nén.
Dòng khí đi qua hệ thống theo từng bước
Một trình tự xử lý khí nén phổ biến có thể bao gồm:
- Hút khí — Không khí môi trường chứa hơi nước và các chất ô nhiễm trong không khí đi vào máy nén.
- Nén khí — Áp suất và nhiệt độ của khí tăng lên.
- Làm mát — Khí nén nóng được làm mát để một phần độ ẩm ngưng tụ.
- Tách nước lỏng — Bộ tách và bộ xả loại bỏ nước đã ngưng tụ.
- Lọc — Bộ lọc có thể loại bỏ sol khí dầu, chất lỏng cuốn theo và hạt bụi tùy theo yêu cầu của hệ thống.
- Sấy — Máy sấy làm giảm lượng hơi nước còn lại đến điểm sương áp suất yêu cầu.
- Phân phối — Khí nén đã qua xử lý đi vào mạng lưới đường ống của nhà máy và các điểm sử dụng.
Thứ tự chính xác của bình chứa, bộ lọc, bộ tách và máy sấy có thể thay đổi tùy theo loại máy nén, thiết kế máy sấy, phương án đường ống và yêu cầu chất lượng khí.

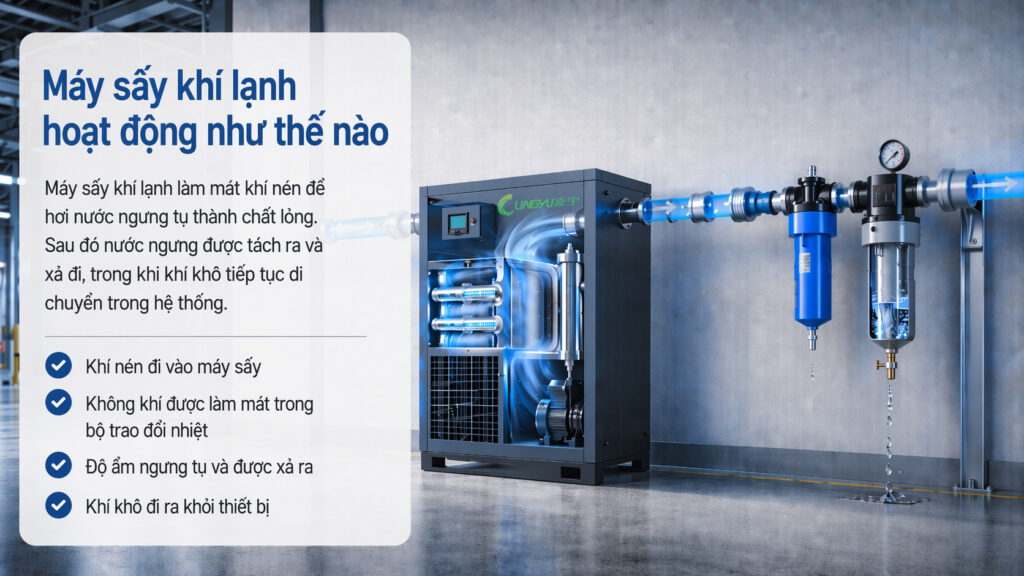

Máy sấy khí lạnh hoạt động với máy nén như thế nào?
Máy sấy khí lạnh loại bỏ độ ẩm bằng cách làm mát khí nén cho đến khi hơi nước ngưng tụ.
Trong các hệ thống sấy lạnh của Lingyu, khí nén trước tiên được làm mát sơ bộ rồi đi qua dàn bay hơi môi chất lạnh. Khi nhiệt độ khí giảm, hơi nước ngưng tụ. Nước ngưng được tách và xả qua hệ thống thoát nước, trong khi khí đã sấy được gia nhiệt lại trước khi rời khỏi máy sấy.
Các hệ thống sấy lạnh của Lingyu có thể cung cấp điểm sương áp suất khoảng 2–10°C trong các điều kiện vận hành phù hợp.
Điều này giúp máy sấy khí lạnh phù hợp với nhiều hệ thống máy nén khí công nghiệp thông thường không yêu cầu điểm sương áp suất âm rất thấp.
Để tìm hiểu kỹ hơn về quá trình làm lạnh, hãy xem nguyên lý hoạt động của máy sấy khí lạnh làm mát bằng không khí.

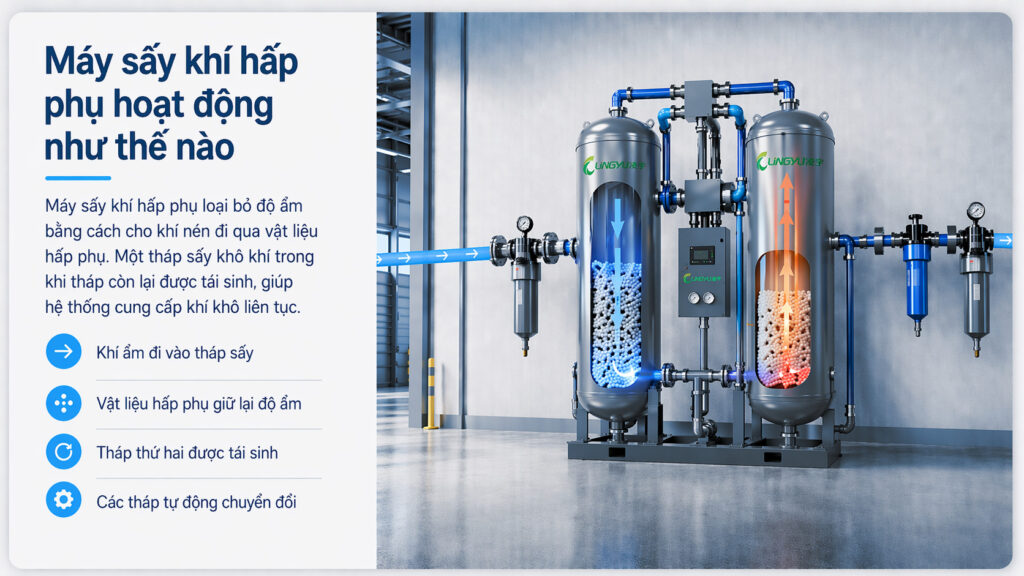

Máy sấy khí hấp thụ hoạt động với máy nén như thế nào?
Máy sấy hấp thụ loại bỏ hơi nước thông qua quá trình hấp phụ.
Khí nén đi vào một bình chứa vật liệu hấp phụ như alumina hoạt tính và, trong một số cấu hình của Lingyu, rây phân tử hiệu suất cao. Hơi nước được giữ lại trên bề mặt chất hút ẩm trong khi khí nén đã sấy tiếp tục đi xuống hệ thống phía sau.
Hầu hết các hệ thống tái sinh sử dụng các tháp hoạt động luân phiên. Một tháp hấp phụ độ ẩm trong khi tháp còn lại thực hiện quá trình tái sinh, cho phép máy sấy duy trì hoạt động liên tục.
Ví dụ, máy sấy tái sinh không gia nhiệt dòng HH của Lingyu hoạt động theo nguyên lý hấp phụ biến thiên áp suất (Pressure Swing Adsorption – PSA). Một phần khí sản phẩm khô được sử dụng làm khí xả tái sinh để giảm áp suất riêng phần của hơi nước và loại bỏ lượng ẩm đã được hấp phụ trước đó khỏi tháp tái sinh.
Cấu hình không gia nhiệt dòng HH cung cấp điểm sương áp suất đầu ra ≤−40°C.
Để tìm hiểu chi tiết hơn về quá trình luân phiên này, hãy xem cách máy sấy hấp phụ hai tháp duy trì hoạt động sấy liên tục.
Máy sấy được lắp đặt ở đâu?
Không có một cấu hình đường ống duy nhất phù hợp với mọi hệ thống máy nén.
Một ví dụ phổ biến là:
Máy nén → Làm mát/Tách nước → Bình chứa và/hoặc Bộ lọc → Máy sấy → Lọc phía sau → Hệ thống phân phối của nhà máy
Tuy nhiên, vị trí chính xác của bình chứa khí ướt, bình chứa khí khô, bộ lọc trước, bộ lọc sau và máy sấy phụ thuộc vào thiết kế của hệ thống.
Điều quan trọng là máy sấy phải nhận khí nén trong phạm vi điều kiện đầu vào định mức và hệ thống xử lý phía trước phải ngăn lượng nước lỏng, dầu hoặc chất ô nhiễm quá mức ảnh hưởng đến hiệu suất máy sấy.

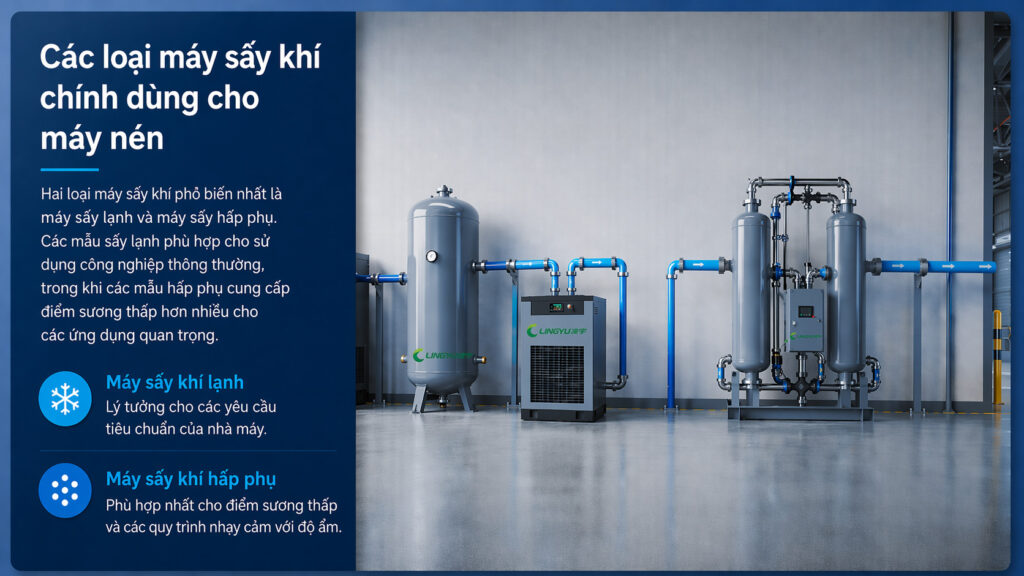

Máy sấy khí lạnh và máy sấy hấp thụ
Loại máy sấy phù hợp chủ yếu phụ thuộc vào điểm sương áp suất yêu cầu.
Máy sấy khí lạnh có thể phù hợp khi điểm sương áp suất khoảng 2–10°C đáp ứng yêu cầu của ứng dụng.
Máy sấy hấp phụ nên được xem xét khi cần điểm sương áp suất thấp hơn đáng kể.
Việc lựa chọn cũng cần xem xét:
- Lưu lượng khí
- Áp suất đầu vào
- Nhiệt độ đầu vào
- Nhiệt độ môi trường
- Nhiệt độ thấp nhất phía sau
- Độ sụt áp
- Mức tiêu thụ năng lượng
- Yêu cầu tái sinh
- Nhu cầu bảo trì
Để so sánh chi tiết hơn, hãy xem hướng dẫn lựa chọn giữa máy sấy khí lạnh và máy sấy khí hấp thụ.
Tại sao bộ lọc được sử dụng cùng với máy sấy khí?
Máy sấy chủ yếu kiểm soát độ ẩm. Bộ lọc xử lý các chất ô nhiễm khác như sol khí dầu và hạt bụi.
Sự khác biệt này đặc biệt quan trọng trong các hệ thống hấp phụ vì nhiễm dầu có thể làm giảm hiệu suất của chất hút ẩm.
Trong quy trình sấy kết hợp của Lingyu, giai đoạn sấy lạnh trước tiên loại bỏ một phần đáng kể độ ẩm. Sau đó, bộ lọc loại bỏ dầu được lắp trước giai đoạn hấp phụ, tiếp theo là hệ thống lọc hạt ở phía sau.
Cấu hình này giúp bảo vệ vật liệu hấp phụ đồng thời kiểm soát các hạt còn sót lại trước khi khí nén đến thiết bị phía sau.
Do đó, một hệ thống được thiết kế đúng cách sẽ kết hợp quá trình sấy và lọc thay vì kỳ vọng một bộ phận duy nhất thực hiện mọi chức năng xử lý khí.
Lợi ích của việc sử dụng máy sấy cùng với máy nén
Sấy khí đúng cách có thể giúp giảm ăn mòn liên quan đến độ ẩm, nâng cao độ tin cậy của thiết bị khí nén, duy trì hoạt động ổn định hơn của thiết bị đo lường và giảm nguy cơ ngưng tụ trong đường ống phía sau.
Nó cũng có thể hỗ trợ quá trình sản xuất ổn định hơn khi độ ẩm trong khí nén ảnh hưởng trực tiếp hoặc gián tiếp đến quy trình.
Mục tiêu không chỉ đơn giản là đạt điểm sương áp suất thấp nhất có thể. Thay vào đó, máy sấy cần cung cấp mức kiểm soát độ ẩm mà ứng dụng thực tế yêu cầu.
Cách lựa chọn máy sấy phù hợp cho máy nén
Việc lựa chọn máy sấy nên bắt đầu từ các yêu cầu vận hành thực tế.
Các yếu tố quan trọng bao gồm:
- Điểm sương áp suất yêu cầu
- Lưu lượng khí thực tế của hệ thống
- Nhiệt độ khí xả máy nén và nhiệt độ đầu vào máy sấy
- Áp suất vận hành
- Điều kiện môi trường
- Nhiệt độ thấp nhất của đường ống hoặc tại điểm sử dụng
- Độ sụt áp yêu cầu
- Yêu cầu lọc
- Thời gian vận hành
- Mức tiêu thụ năng lượng và khí tái sinh
Điểm sương áp suất yêu cầu cần được xem xét cùng với nhiệt độ thấp nhất mà khí nén sẽ gặp ở phía sau. Điều này giúp xác định công nghệ sấy phù hợp đồng thời tránh tiêu thụ năng lượng không cần thiết.
Để tìm hiểu phương pháp lựa chọn kỹ thuật chi tiết hơn, hãy tham khảo hướng dẫn lựa chọn máy sấy khí nén.

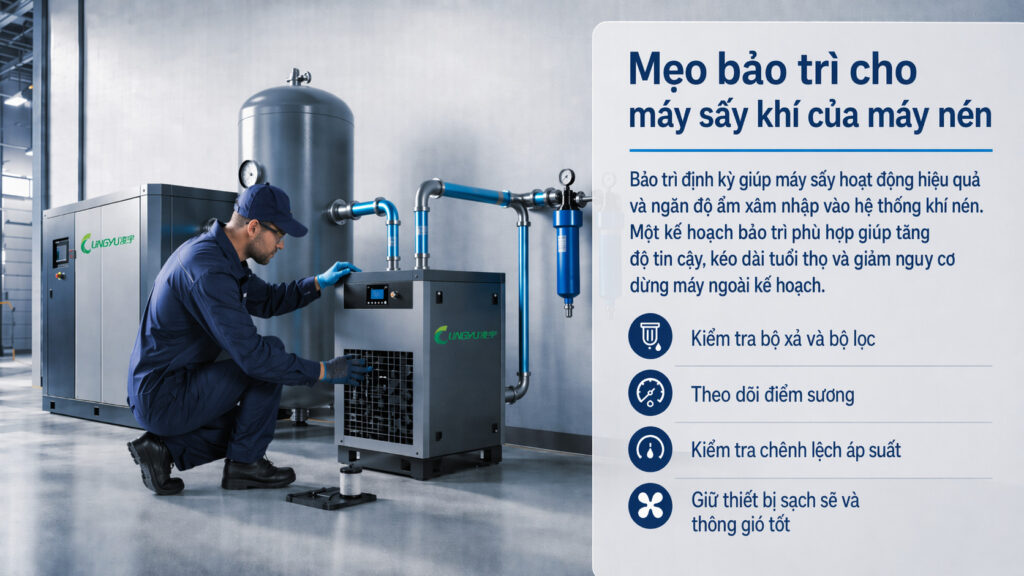

Bảo trì để máy sấy vận hành đáng tin cậy
Việc bảo trì cần phù hợp với công nghệ máy sấy.
Bảo trì máy sấy khí lạnh
Các khu vực quan trọng bao gồm:
- Tình trạng bình ngưng
- Hiệu suất dàn bay hơi
- Các bộ phận hệ thống lạnh
- Bộ xả nước ngưng
- Quạt làm mát
- Nhiệt độ vận hành
- Điểm sương áp suất
Hiệu suất truyền nhiệt ổn định và khả năng loại bỏ nước ngưng hiệu quả là những yếu tố quan trọng để duy trì hiệu suất sấy yêu cầu.
Bảo trì máy sấy hấp phụ
Các khu vực bổ sung bao gồm:
- Tình trạng chất hút ẩm
- Van chuyển đổi
- Hiệu suất tái sinh
- Hệ thống điều khiển
- Hệ thống khí xả tái sinh
- Hệ thống quạt thổi khi áp dụng
- Trình tự chuyển đổi tháp
Theo dõi điểm sương áp suất thường xuyên rất hữu ích vì những thay đổi của điểm sương đầu ra có thể cho thấy máy sấy hoặc hệ thống xử lý xung quanh không còn hoạt động như dự kiến.
Kết luận
Để hiểu máy sấy khí hoạt động như thế nào trong hệ thống máy nén, cần xem xét toàn bộ quá trình xử lý khí nén.
Máy nén tạo ra khí nén, quá trình làm mát và tách nước loại bỏ một phần nước đã ngưng tụ, hệ thống lọc kiểm soát dầu và hạt bụi, còn máy sấy loại bỏ thêm hơi nước để đạt điểm sương áp suất yêu cầu.
Máy sấy khí lạnh thực hiện quá trình này thông qua làm mát, ngưng tụ, tách và xả nước, trong khi máy sấy hấp thụ sử dụng quá trình hấp phụ và tái sinh để sấy sâu hơn.
Các hệ thống sấy lạnh của Lingyu có thể cung cấp điểm sương áp suất khoảng 2–10°C, trong khi cấu hình tái sinh không gia nhiệt dòng HH có thể cung cấp điểm sương áp suất đầu ra ≤−40°C.
Hệ thống phù hợp phụ thuộc vào điểm sương, lưu lượng khí, áp suất, nhiệt độ, yêu cầu lọc, nhu cầu năng lượng và các điều kiện mà khí nén sẽ gặp ở phía sau.
Do đó, một máy sấy được lựa chọn phù hợp không chỉ đơn giản là phụ kiện của máy nén. Nó là một phần của hệ thống xử lý khí nén phối hợp tổng thể, được thiết kế để cung cấp mức độ ẩm mà ứng dụng yêu cầu.
