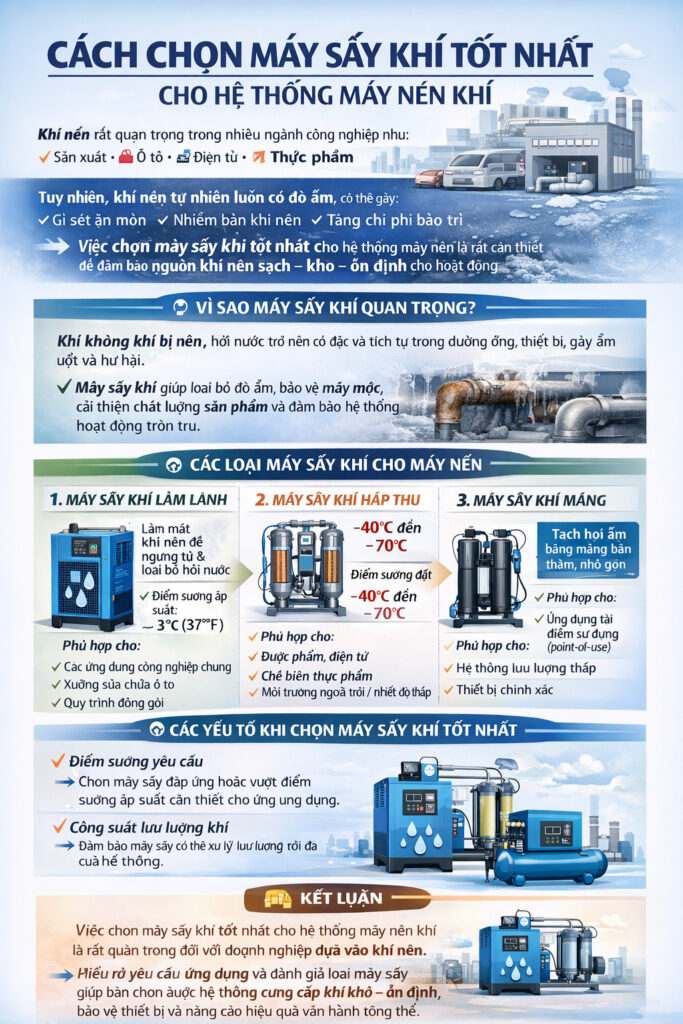

Cách chọn máy sấy khí tốt nhất cho hệ thống máy nén khí

Khí nén là một tiện ích thiết yếu trong sản xuất, chế tạo ô tô, điện tử, chế biến thực phẩm, dược phẩm và nhiều hoạt động công nghiệp khác.

Tuy nhiên, không khí trong khí quyển tự nhiên chứa hơi nước. Sau khi được nén và làm nguội, lượng ẩm này có thể ngưng tụ bên trong bình chứa khí, đường ống, van, dụng cụ khí nén và thiết bị sản xuất.

Do đó, lựa chọn máy sấy khí tốt nhất cho hệ thống máy nén không chỉ đơn giản là chọn thiết bị có điểm sương được công bố thấp nhất. Máy sấy phù hợp phải đáp ứng yêu cầu về chất lượng khí, lưu lượng, áp suất, nhiệt độ khí đầu vào, môi trường vận hành, mục tiêu năng lượng và chiến lược bảo dưỡng của toàn bộ hệ thống khí nén.

Đối với người dùng đang so sánh các công nghệ chính, Lingyu cung cấp cả máy sấy khí tác nhân lạnh và máy sấy khí hấp thụ cho các yêu cầu kiểm soát độ ẩm khác nhau.

Vì sao máy nén khí cần máy sấy khí?

Khi không khí được nén, nồng độ hơi nước trên một đơn vị thể tích tăng lên.

Khi khí nén di chuyển qua hệ thống và nguội đi, một phần hơi nước có thể ngưng tụ thành nước lỏng.

Nếu không được sấy thích hợp, độ ẩm có thể góp phần gây ăn mòn, đóng băng, làm hệ thống khí nén vận hành không ổn định, gây vấn đề về chất lượng sản phẩm và làm tăng nhu cầu bảo dưỡng.

Máy sấy khí làm giảm hàm lượng hơi ẩm trong khí nén để hệ thống có thể duy trì điểm sương áp suất phù hợp với thiết bị và quy trình sản xuất phía sau.

Tuy nhiên, máy sấy chỉ là một phần của quá trình xử lý khí nén. Dầu dạng aerosol và hạt rắn cũng có thể cần được lọc hoặc tách thích hợp.

Để tìm hiểu ở cấp độ toàn hệ thống, hãy xem hướng dẫn về bộ lọc và máy sấy khí cho máy nén khí.

Không có một máy sấy khí “tốt nhất” cho mọi hệ thống

Máy sấy tốt nhất là thiết bị đáp ứng điểm sương áp suất và chất lượng khí yêu cầu mà không gây ra mức tiêu thụ năng lượng, độ sụt áp, nhu cầu bảo dưỡng hoặc chi phí đầu tư không cần thiết.

Một nhà máy sản xuất thông thường có thể hoạt động tốt với máy sấy khí tác nhân lạnh.

Một quy trình sản xuất yêu cầu điểm sương áp suất thấp hơn đáng kể có thể cần máy sấy khí hấp thụ tái sinh.

Một nhà máy lớn vận hành liên tục có thể phù hợp với hệ thống hấp phụ tiêu hao ít khí tái sinh, không tiêu hao khí tái sinh hoặc tái sinh bằng nhiệt nén, vì mức tiêu thụ khí tái sinh có thể trở thành một yếu tố quan trọng trong chi phí vòng đời.

Một số ứng dụng có thể phù hợp với máy sấy kết hợp giữa công nghệ tác nhân lạnh và hấp thụ.

Vì vậy, quyết định đúng phải bắt đầu từ yêu cầu của quy trình chứ không phải từ model máy sấy.

1. Máy sấy khí tác nhân lạnh

Máy sấy khí tác nhân lạnh làm lạnh khí nén để hơi nước ngưng tụ thành nước lỏng.

Nước ngưng được tách và xả ra ngoài, sau đó khí nén đã xử lý được làm nóng trở lại gần nhiệt độ môi trường trước khi đi vào hệ thống phía sau.

Sấy bằng tác nhân lạnh thường là lựa chọn thực tế nhất khi ứng dụng không yêu cầu điểm sương áp suất cực thấp.

Danh mục máy sấy khí tác nhân lạnh của Lingyu bao gồm các cấu hình giải nhiệt bằng không khí, giải nhiệt bằng nước, bộ trao đổi nhiệt dạng tấm, độ sụt áp thấp và biến tần.

Tùy theo từng dòng sản phẩm và điều kiện vận hành quy định, máy sấy khí tác nhân lạnh của Lingyu thường cung cấp điểm sương áp suất đầu ra từ 2–10°C.

Khi nào máy sấy khí tác nhân lạnh là lựa chọn phù hợp nhất?

Máy sấy khí tác nhân lạnh thường đáng được xem xét khi:

• Ứng dụng yêu cầu khí nén khô chất lượng thông thường cho nhà máy.
• Đường ống khí nén không thường xuyên hoạt động dưới nhiệt độ đóng băng.
• Không cần điểm sương áp suất cực thấp.
• Ưu tiên vận hành đơn giản.
• Hiệu quả năng lượng và độ sụt áp là những yếu tố quan trọng.

Các ứng dụng điển hình bao gồm sản xuất thông thường, sản xuất ô tô, đóng gói, máy móc và nhiều hệ thống khí nén trong nhà máy.

Để biết thêm thông tin kỹ thuật, hãy xem máy sấy khí tác nhân lạnh hoạt động như thế nào.

2. Máy sấy khí hấp thụ

Máy sấy sử dụng chất hút ẩm hoặc máy sấy hấp thụ được thiết kế cho các ứng dụng yêu cầu điểm sương áp suất thấp hơn đáng kể.

Thay vì chủ yếu dựa vào quá trình làm lạnh và ngưng tụ, máy sấy đưa khí nén đi qua lớp chất hấp phụ để giữ lại lượng hơi nước còn dư.

Các thiết kế tái sinh thường sử dụng hai tháp. Một tháp làm khô khí nén trong khi tháp còn lại tái sinh, cho phép hệ thống vận hành liên tục.

Lingyu cung cấp các cấu hình máy sấy hấp thụ tái sinh không gia nhiệt, tái sinh gia nhiệt, dạng mô-đun, gia nhiệt bằng quạt thổi, gia nhiệt bằng quạt thổi không tiêu hao khí và tái sinh bằng nhiệt nén.

Đối với các dòng máy sấy tái sinh chính, −40°C là một mức điểm sương áp suất phổ biến, trong khi một số cấu hình cung cấp tùy chọn −20°C / −40°C.

Điểm sương áp suất phù hợp phải được lựa chọn theo yêu cầu thực tế của thiết bị hoặc quy trình phía sau, thay vì tự động chỉ định một giá trị thấp không cần thiết.

Để tìm hiểu chi tiết hơn về công nghệ sấy hấp thụ, hãy xem nguyên lý hoạt động của máy sấy khí hấp thụ.

3. Máy sấy kết hợp tác nhân lạnh và hấp thụ

Trong một số ứng dụng, kết hợp cả hai công nghệ có thể mang lại sự cân bằng tốt hơn giữa khả năng loại bỏ hơi ẩm và yêu cầu vận hành của giai đoạn hấp phụ.

Giai đoạn sấy tác nhân lạnh trước tiên loại bỏ một phần đáng kể tải ẩm. Sau đó, khí nén đã được sấy một phần đi vào giai đoạn hấp phụ để thực hiện quá trình sấy sâu hơn.

Cấu hình này làm giảm tải ẩm đi vào giai đoạn hấp phụ và có thể giảm tải tái sinh trong khi vẫn duy trì khí nén có điểm sương thấp.

DH Series của Lingyu cung cấp điểm sương áp suất đầu ra ≤−40°C trong các điều kiện vận hành quy định.

Người dùng đang cân nhắc một hệ thống tích hợp có thể tham khảo máy sấy khí nén kết hợp DH Series.

Máy sấy khí dạng màng thì sao?

Sấy bằng màng là một công nghệ đã được sử dụng trên thị trường khí nén rộng hơn.

Tuy nhiên, dòng máy sấy hiện tại của Lingyu tập trung vào công nghệ sấy tác nhân lạnh, hấp thụ tái sinh và sấy kết hợp.

Do đó, khi đánh giá thiết bị dựa trên các giải pháp của Lingyu, đây là những công nghệ máy sấy chính cần được so sánh.

Yếu tố 1: Điểm sương áp suất yêu cầu

Điểm sương áp suất nên là một trong những yêu cầu kỹ thuật đầu tiên cần xác định.

Không nên tự động chọn điểm sương thấp nhất có thể.

Nếu điểm sương áp suất từ 2–10°C đáp ứng yêu cầu của quy trình phía sau, máy sấy khí tác nhân lạnh có thể là đủ.

Nếu đường ống khí có thể gặp nhiệt độ thấp hoặc quy trình sản xuất yêu cầu khí khô hơn đáng kể, máy sấy hấp thụ cung cấp điểm sương áp suất khoảng −20°C hoặc −40°C có thể phù hợp hơn.

Mục tiêu là đáp ứng yêu cầu thực tế của quy trình với biên độ kỹ thuật phù hợp, thay vì sấy khí quá mức cần thiết.

Việc đặt yêu cầu điểm sương áp suất thấp hơn mức cần thiết có thể làm tăng mức tiêu thụ năng lượng, chi phí đầu tư và nhu cầu bảo dưỡng mà không nhất thiết cải thiện quy trình.

Yếu tố 2: Lưu lượng khí thực tế và lưu lượng đỉnh

Máy sấy phải được lựa chọn công suất theo lưu lượng khí nén thực tế mà thiết bị sẽ xử lý.

Chỉ dựa vào mức tiêu thụ trung bình có thể chưa đủ.

Nếu quá trình sản xuất tạo ra những khoảng thời gian ngắn có nhu cầu khí nén cao, máy sấy vẫn phải duy trì được điểm sương áp suất yêu cầu trong các giai đoạn cao điểm đó.

Do đó, việc lựa chọn công suất phải dựa trên nhu cầu thực tế của nhà máy và điều kiện vận hành, thay vì chỉ dựa vào công suất động cơ hoặc công suất danh nghĩa của máy nén khí.

Các giá trị quan trọng cần xác định bao gồm:

• Lưu lượng khí bình thường
• Lưu lượng khí đỉnh
• Thời gian duy trì nhu cầu đỉnh
• Nhu cầu dự kiến trong tương lai
• Áp suất khí vào thực tế
• Nhiệt độ khí vào thực tế

Yếu tố 3: Áp suất khí đầu vào

Áp suất ảnh hưởng đến công suất máy sấy, vận tốc dòng khí, quá trình tái sinh và hiệu suất tổng thể của hệ thống.

Nhiều cấu hình máy sấy hấp thụ của Lingyu sử dụng:

• Áp suất khí vào định mức: 0,7 MPa
• Phạm vi áp suất vận hành: 0,6–1,0 MPa

Các mức áp suất khác có thể được cung cấp tùy theo cấu hình cụ thể.

Do đó, máy sấy được lựa chọn phải được kiểm tra theo áp suất thực tế tại đầu vào máy sấy, không chỉ theo áp suất xả danh nghĩa của máy nén.

Cũng cần tính đến tổn thất áp suất qua đường ống, bộ lọc, bình chứa khí và các thiết bị xử lý khác.

Yếu tố 4: Nhiệt độ khí đầu vào

Nhiệt độ khí đầu vào cao có thể làm tăng tải ẩm đi vào máy sấy và ảnh hưởng đến hiệu suất sấy.

Các hệ thống hấp phụ thường có yêu cầu xác định về nhiệt độ khí đầu vào.

Ví dụ, máy sấy hấp thụ tái sinh gia nhiệt bằng quạt thổi, tiêu hao khí thấp HRB-E của Lingyu có:

• Nhiệt độ khí vào định mức: 10–30°C
• Nhiệt độ khí vào tối đa: ≤40°C

Các công nghệ khác được thiết kế cho những điều kiện nhiệt độ khí đầu vào rất khác.

Ví dụ, các cấu hình tái sinh bằng nhiệt nén HOC-E và HOC-Z của Lingyu sử dụng:

• Nhiệt độ khí vào định mức: 120°C
• Phạm vi nhiệt độ khí vào cho phép: 110–180°C

Điều này cho thấy công nghệ máy sấy phải phù hợp với cấu hình máy nén khí và trình tự xử lý.

Yếu tố 5: Điều kiện môi trường

Nhiệt độ và độ ẩm môi trường là những yếu tố quan trọng, đặc biệt đối với thiết bị giải nhiệt bằng không khí và các hệ thống lắp đặt trong môi trường sản xuất có nhiệt độ cao.

Việc lắp đặt ngoài trời hoặc ở nhiệt độ thấp cũng cần được chú ý đặc biệt, vì đường ống khí nén phía sau có thể đạt đến nhiệt độ đủ thấp để gây ngưng tụ hoặc đóng băng nếu điểm sương áp suất được lựa chọn quá cao.

Không nên mặc nhiên cho rằng cùng một máy sấy sẽ mang lại hiệu suất thực tế giống hệt nhau trong mọi điều kiện môi trường.

Yếu tố 6: Mức tiêu thụ năng lượng

Giá mua chỉ là một phần trong tổng chi phí của máy sấy.

Đối với máy sấy khí tác nhân lạnh, mức tiêu thụ năng lượng có thể chịu ảnh hưởng của phương thức điều khiển máy nén lạnh, sự thay đổi tải, hiệu suất bộ trao đổi nhiệt, điều kiện làm mát và độ sụt áp của hệ thống.

Đối với máy sấy hấp thụ, phương pháp tái sinh trở nên đặc biệt quan trọng.

Ví dụ:

Đối với các nhà máy có lưu lượng lớn và vận hành liên tục, những khác biệt này có thể ảnh hưởng đáng kể đến chi phí năng lượng trong toàn bộ vòng đời.

Yếu tố 7: Độ sụt áp

Máy sấy có thể gián tiếp làm tiêu hao năng lượng ngay cả khi nhu cầu điện của chính thiết bị tương đối thấp.

Mọi độ sụt áp không cần thiết đều khiến hệ thống máy nén phải duy trì áp suất phía trước đủ cao để đạt được áp suất yêu cầu tại điểm sử dụng.

Do đó, khi lựa chọn máy sấy cần xem xét độ chênh áp ở đầy tải, thay vì chỉ tập trung vào điểm sương áp suất và lưu lượng khí.

Ví dụ, máy sấy khí tác nhân lạnh có độ sụt áp thấp DD Series của Lingyu có độ sụt áp ở đầy tải <0,01 MPa.

Để tìm hiểu tổng quát hơn, hãy xem hướng dẫn về độ sụt áp khí nén và hiệu suất hệ thống.

Yếu tố 8: Lọc và kiểm soát chất ô nhiễm

Khí khô không tự động đồng nghĩa với khí sạch.

Máy sấy chủ yếu xử lý độ ẩm.

Tùy theo máy nén và quy trình sản xuất, hệ thống cũng có thể cần kiểm soát:

• Dầu dạng aerosol
• Hơi dầu
• Bụi
• Hạt ăn mòn
• Hạt chất hút ẩm

Do đó, một hệ thống xử lý khí nén hoàn chỉnh có thể bao gồm các bộ lọc phù hợp ở phía trước và phía sau.

Bộ lọc khí nén chính xác của Lingyu có thể là một phần của hệ thống xử lý tổng thể này.

Sự phân biệt này đặc biệt quan trọng trong các ứng dụng thực phẩm, dược phẩm, điện tử và sản xuất chính xác.

Yếu tố 9: Phương pháp tái sinh

Nếu lựa chọn máy sấy hấp thụ, câu hỏi tiếp theo là chất hút ẩm sẽ được tái sinh bằng phương pháp nào.

Máy sấy không gia nhiệt sử dụng một phần khí nén khô để tái sinh.

Máy sấy tái sinh gia nhiệt bổ sung năng lượng nhiệt và giảm nhu cầu khí tái sinh.

Máy sấy gia nhiệt bằng quạt thổi, tiêu hao khí thấp sử dụng không khí môi trường cho phần lớn quá trình tái sinh và chỉ cần một lượng tương đối nhỏ khí thành phẩm khô.

Hệ thống không tiêu hao khí tái sinh được thiết kế để tránh sử dụng khí thành phẩm khô trong quá trình tái sinh.

Máy sấy tái sinh bằng nhiệt nén thu hồi năng lượng nhiệt từ khí xả máy nén có nhiệt độ cao khi có điều kiện vận hành phù hợp.

Do đó, “máy sấy hấp thụ” không đại diện cho một mức tiêu thụ năng lượng duy nhất.

Chiến lược tái sinh phù hợp nhất phụ thuộc nhiều vào lưu lượng khí, số giờ vận hành hằng năm, loại máy nén, chi phí năng lượng, điều kiện vận hành và hiệu quả kinh tế trong vòng đời.

Yếu tố 10: Hệ thống điều khiển và nhu cầu khí biến đổi

Các nhà máy công nghiệp hiếm khi vận hành với nhu cầu khí nén hoàn toàn giống nhau trong suốt cả ngày.

Do đó, hệ thống điều khiển tiên tiến có thể hữu ích khi tải thay đổi đáng kể.

Các hệ thống máy sấy gia nhiệt bằng quạt thổi của Lingyu cung cấp tùy chọn điều khiển dựa trên điểm sương.

Khi áp dụng phương thức điều khiển này, chu kỳ hấp phụ có thể phản ứng sát hơn với nhu cầu vận hành thực tế thay vì chỉ dựa trên một trình tự thời gian cố định, giúp giảm quá trình tái sinh không cần thiết trong điều kiện tải biến động.

Máy sấy nào phù hợp nhất với từng ứng dụng?

Sản xuất thông thường và sản xuất ô tô

Máy sấy khí tác nhân lạnh thường là điểm khởi đầu phù hợp khi điểm sương áp suất ở mức trung bình là đủ.

Các giải pháp cho ngành ô tô và linh kiện vận tải và các giải pháp sản xuất thông thường của Lingyu cung cấp thêm thông tin theo từng ứng dụng.

Sản xuất điện tử và bán dẫn

Có thể cần công nghệ sấy hấp thụ với điểm sương thấp hơn khi yêu cầu về độ ẩm của quy trình khắt khe hơn so với khí nén nhà máy thông thường.

Đối với những ứng dụng này, hãy tham khảo các giải pháp cho sản xuất điện tử và sản xuất chính xác của Lingyu.

Thực phẩm và đồ uống

Việc lựa chọn máy sấy phải phụ thuộc vào vị trí và cách thức khí nén tương tác với quy trình sản xuất.

Lingyu cung cấp các giải pháp khí nén chuyên biệt cho ngành thực phẩm và đồ uống.

Sản xuất dược phẩm

Độ ẩm, dầu, hạt rắn, hệ thống lọc, mức độ tiếp xúc với quy trình và các yêu cầu khác về chất lượng khí nên được xem xét như một thông số kỹ thuật hoàn chỉnh, thay vì lựa chọn máy sấy chỉ dựa trên tên ngành.

Các giải pháp cho ngành dược phẩm và dược phẩm sinh học của Lingyu cung cấp thông tin cụ thể cho ngành này.

Máy sấy tác nhân lạnh hay máy sấy hấp thụ: Quy tắc lựa chọn đơn giản

Một điểm khởi đầu hữu ích là:

Nếu điểm sương áp suất yêu cầu nằm trong phạm vi mà công nghệ sấy tác nhân lạnh có thể cung cấp, không nên tự động chuyển sang công nghệ hấp phụ.

Nếu quy trình yêu cầu điểm sương áp suất thấp hơn đáng kể hoặc điều kiện nhiệt độ phía sau khiến hiện tượng ngưng tụ hay đóng băng không thể chấp nhận được, hãy xem xét máy sấy hấp thụ.

Nếu cần điểm sương áp suất thấp ở lưu lượng lớn và số giờ vận hành hằng năm cao, hãy so sánh các công nghệ tái sinh thay vì mặc định lựa chọn thiết kế máy sấy hấp thụ đơn giản nhất.

Để so sánh trực tiếp về mặt kỹ thuật, hãy xem máy sấy khí tác nhân lạnh và máy sấy khí hấp thụ.

Không nên chọn máy sấy khí chỉ dựa trên giá

Giá mua thấp hơn không nhất thiết mang lại tổng chi phí thấp nhất.

Chi phí vòng đời có thể bao gồm:

Mức tiêu thụ điện + tổn thất khí tái sinh + năng lượng máy nén liên quan đến độ sụt áp + bảo dưỡng + thay chất hút ẩm + bộ lọc + phụ tùng thay thế + thời gian dừng máy

Đối với một nhà máy vận hành liên tục, chi phí năng lượng và tổn thất áp suất tích lũy trong nhiều năm có thể trở nên quan trọng hơn chênh lệch giá mua ban đầu.

Do đó, máy sấy khí tốt nhất nên được đánh giá theo hiệu suất tổng thể của hệ thống và hiệu quả kinh tế trong vòng đời thay vì chỉ dựa trên giá thiết bị.

Danh sách kiểm tra thực tế khi lựa chọn máy sấy khí

Trước khi yêu cầu báo giá, hãy xác định:

• Điểm sương áp suất yêu cầu
• Lưu lượng khí nén bình thường
• Lưu lượng khí nén đỉnh
• Áp suất đầu vào máy sấy
• Nhiệt độ khí đầu vào
• Nhiệt độ môi trường
• Loại máy nén khí
• Khả năng cung cấp nước làm mát khi cần
• Số giờ vận hành hằng năm
• Yêu cầu lọc và giới hạn chất ô nhiễm
• Mức tiêu thụ khí tái sinh chấp nhận được
• Độ sụt áp chấp nhận được
• Nguồn điện và yêu cầu điều khiển
• Không gian tiếp cận để bảo dưỡng
• Yêu cầu dự phòng
• Khả năng mở rộng công suất trong tương lai

Cung cấp đầy đủ các điều kiện vận hành này giúp việc lựa chọn thiết bị đáng tin cậy hơn đáng kể so với chỉ yêu cầu máy sấy dựa trên công suất mã lực của máy nén.

Để có quy trình lựa chọn chi tiết hơn, hãy xem hướng dẫn lựa chọn máy sấy khí nén của Lingyu.

Kết luận

Việc lựa chọn máy sấy khí tốt nhất cho hệ thống máy nén bắt đầu từ việc hiểu rõ yêu cầu khí nén thực tế.

Đối với các ứng dụng công nghiệp thông thường, máy sấy khí tác nhân lạnh cung cấp điểm sương áp suất khoảng 2–10°C có thể là đủ.

Khi quy trình yêu cầu khí nén khô hơn đáng kể, máy sấy khí hấp thụ tái sinh có thể cung cấp điểm sương áp suất thấp hơn, trong đó −40°C là một mức phổ biến và một số cấu hình cung cấp tùy chọn −20°C / −40°C.

Đối với hệ thống có lưu lượng lớn hoặc vận hành liên tục, phương pháp tái sinh trở nên đặc biệt quan trọng. Các công nghệ tiêu hao ít khí tái sinh, không tiêu hao khí tái sinh và tái sinh bằng nhiệt nén có thể giảm tổn thất khí nén cho quá trình tái sinh khi điều kiện vận hành và hiệu quả kinh tế trong vòng đời phù hợp.

Lựa chọn phù hợp phải cân bằng giữa điểm sương áp suất, lưu lượng khí, áp suất, nhiệt độ khí đầu vào, điều kiện môi trường, hệ thống lọc, độ sụt áp, khí tái sinh, mức tiêu thụ điện, bảo dưỡng và chi phí vòng đời.

Không có một máy sấy khí nào là “tốt nhất” cho mọi trường hợp. Máy sấy tốt nhất là thiết bị được thiết kế và lựa chọn chính xác cho hệ thống máy nén khí và quy trình phía sau.
