Là một bộ phận quan trọng của hệ thống xử lý khí nén, máy sấy khí hấp thụ loại bỏ độ ẩm khỏi khí nén và giúp duy trì điểm sương áp suất ổn định.

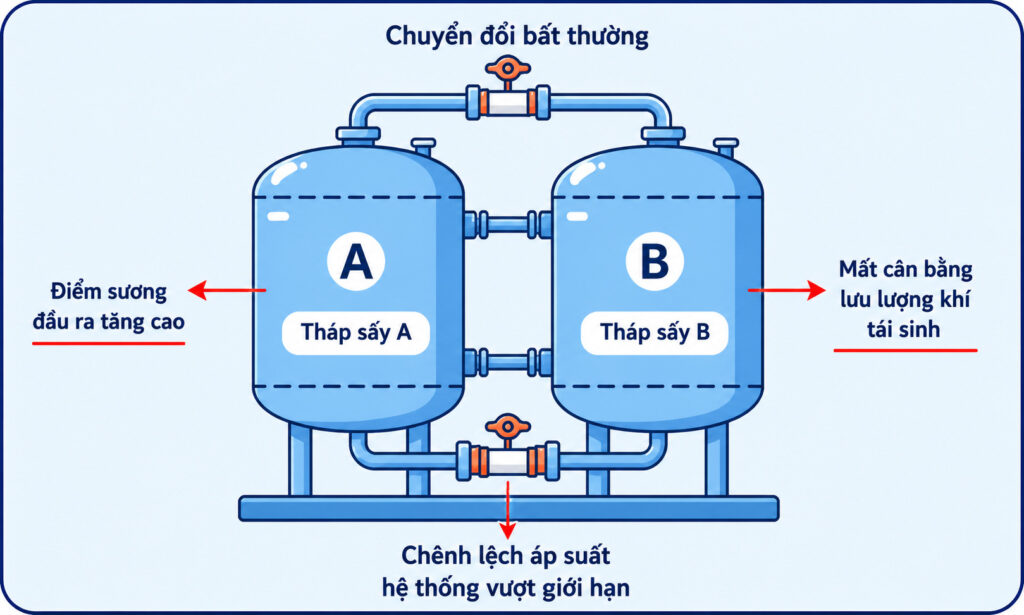

Trong máy sấy khí hấp thụ hai tháp điển hình, một tháp thực hiện quá trình hấp thụ trong khi tháp còn lại tiến hành tái sinh. Hai bình luân phiên hoạt động để cung cấp khí nén khô liên tục.
Hiện tượng chuyển đổi tháp bất thường có thể làm gián đoạn quá trình tái sinh, khiến điểm sương đầu ra không ổn định, tạo ra dao động áp suất bất thường hoặc làm tăng tổn thất áp suất qua máy sấy.
Do đó, hiểu về tổn thất áp suất khí nén có thể hữu ích khi chẩn đoán các vấn đề liên quan đến chuyển đổi. Xem tổn thất áp suất khí nén ảnh hưởng đến hiệu suất hệ thống như thế nào để biết thêm thông tin tổng quan.
Để xử lý sự cố hiệu quả, việc kiểm tra nói chung nên tiến hành từ hệ thống điều khiển đến mạch khí nén và sau đó đến cụm van cơ khí.
Hãy bắt đầu bằng các kiểm tra bên ngoài đơn giản trước khi tháo rời các bộ phận.
Quy trình bốn bước dưới đây cung cấp phương pháp thực tế để chẩn đoán hiện tượng chuyển đổi bất thường trong máy sấy khí hấp thụ.
Bước 1: Kiểm tra hệ thống điều khiển điện
Quá trình chuyển đổi phụ thuộc vào bộ điều khiển, van điện từ, cơ cấu chấp hành khí nén và hệ thống dây điện liên quan.
Lỗi điều khiển có thể khiến một hoặc nhiều van không hoạt động đúng thời điểm.
1. Kiểm tra bộ điều khiển
Xác nhận rằng bộ điều khiển máy sấy được cấp điện và hoạt động bình thường.
Nếu màn hình hoặc đèn chỉ báo không hoạt động, trước tiên hãy kiểm tra:
- Nguồn điện
- Đầu nối
- Kết nối dây điện
- Thiết bị bảo vệ
Tuân theo hướng dẫn của thiết bị khi kiểm tra các bộ phận điện.
Nếu bộ điều khiển đang hoạt động nhưng một van không phản hồi trong trình tự chuyển đổi, tiếp tục kiểm tra đầu ra điều khiển tương ứng và van điện từ.
2. Kiểm tra van điện từ và cuộn coil
Quan sát xem van điện từ liên quan có được cấp điện trong trình tự chuyển đổi hay không.
Kiểm tra:
- Cuộn coil điện từ
- Đầu nối điện
- Dây điện
- Đầu nối
Tìm các dấu hiệu lỏng, hư hỏng hoặc tiếp xúc kém.
Nếu nghi ngờ có nhiễm bẩn bên trong đường pilot, hãy kiểm tra và vệ sinh van theo hướng dẫn bảo trì của nhà sản xuất.
3. Xác minh trình tự điều khiển
Quan sát trình tự vận hành của Tháp A và Tháp B.
Xác nhận máy sấy tuân theo trình tự dự kiến:
Hấp thụ → Giảm áp → Tái sinh → Tăng áp trở lại → Chuyển đổi
Nếu trình tự vận hành bất thường, hãy kiểm tra cài đặt bộ điều khiển và logic điều khiển trước khi thay thế các bộ phận cơ khí.
4. Kiểm tra phản ứng của van
Trong quá trình chuyển đổi, xác nhận rằng các van khí nén và cơ cấu chấp hành tương ứng phản ứng với lệnh của bộ điều khiển.
Nếu có tín hiệu điện nhưng van không chuyển động chính xác, vấn đề có thể nằm ở:
- Mạch điều khiển khí nén
- Cơ cấu chấp hành
- Bản thân van
Điều này giúp phân biệt lỗi điều khiển điện với vấn đề khí nén hoặc cơ khí phía sau.
Bước 2: Kiểm tra mạch khí nén và hệ thống xả
Sau khi xác nhận hệ thống điều khiển điện hoạt động bình thường, hãy kiểm tra mạch điều khiển khí nén và đường xả tái sinh.
Khí điều khiển bị hạn chế hoặc xả khí bất thường có thể khiến các van chuyển đổi không hoàn thành chuyển động yêu cầu.
1. Kiểm tra khí xả tái sinh
Quan sát máy sấy trong quá trình giảm áp và tái sinh.
Các dấu hiệu có thể cho thấy khí xả tái sinh bất thường bao gồm:
- Ít hoặc không có khí xả trong quá trình tái sinh
- Thời gian giảm áp dài bất thường
- Áp suất tháp thay đổi bất thường
- Tiếng xả quá lớn
- Xả khí liên tục khi máy sấy lẽ ra đã hoàn tất tái sinh
Những triệu chứng này có thể cho thấy:
- Đường xả bị tắc nghẽn
- Van hoạt động không đúng
- Bộ giảm thanh bị hạn chế
- Vấn đề điều khiển
Không chẩn đoán vấn đề chỉ dựa trên âm thanh khí xả. Hãy so sánh trạng thái xả với trình tự chuyển đổi và áp suất tháp.
2. Kiểm tra bộ giảm thanh
Bộ giảm thanh bị hạn chế có thể cản trở quá trình giảm áp và tái sinh đúng cách.
Kiểm tra bộ giảm thanh để phát hiện:
- Nhiễm bẩn
- Tắc nghẽn
- Hư hỏng vật lý
Vệ sinh hoặc thay thế theo hướng dẫn bảo trì của nhà sản xuất khi cần thiết.
Tránh sử dụng hóa chất hoặc quy trình vệ sinh không được phê duyệt có thể làm hỏng bộ giảm thanh hoặc các bộ phận khác.
3. Kiểm tra mạch khí điều khiển
Kiểm tra ống khí nén, phụ kiện, đường khí pilot và các kết nối để phát hiện:
- Rò rỉ khí
- Kết nối lỏng
- Tắc nghẽn
- Ống bị gập hoặc hư hỏng
- Áp suất khí điều khiển không đủ
Khí điều khiển ổn định là điều cần thiết để cơ cấu chấp hành khí nén vận hành đáng tin cậy.
4. Kiểm tra bộ lọc trước
Bộ lọc khí nén phía trước bị nhiễm bẩn có thể làm tăng tổn thất áp suất và cho phép chất ô nhiễm đi vào thiết bị phía sau.
Kiểm tra lõi lọc và chỉ báo chênh áp khi có.
Thay lõi lọc dựa trên:
- Điều kiện vận hành thực tế
- Thông số bộ lọc
- Hồ sơ bảo trì
- Chu kỳ bảo dưỡng khuyến nghị của nhà sản xuất
Không sử dụng một chu kỳ thay thế cố định cho mọi hệ thống.
Lưu lượng khí tái sinh cũng cần duy trì trong phạm vi vận hành được quy định cho máy sấy. Để biết thêm thông tin, xem cách điều chỉnh lưu lượng khí tái sinh trong máy sấy khí hấp thụ.
Bước 3: Kiểm tra van chuyển đổi và cơ cấu chấp hành khí nén
Máy sấy khí hấp thụ tái sinh của Lingyu sử dụng hệ thống van khí nén để thực hiện quá trình chuyển đổi đáng tin cậy giữa hấp thụ và tái sinh.
Nếu cả hệ thống điều khiển điện và mạch điều khiển khí nén đều hoạt động chính xác, hãy kiểm tra các bộ phận cơ khí của hệ thống chuyển đổi.
1. Kiểm tra cơ cấu chấp hành khí nén
Quan sát xem cơ cấu chấp hành có hoàn thành toàn bộ hành trình mở và đóng hay không.
Chuyển động chậm, không hoàn toàn hoặc không đều có thể cho thấy:
- Khí điều khiển không đủ
- Vấn đề bên trong cơ cấu chấp hành
- Lực cản van quá lớn
- Mài mòn cơ khí
Không thay cơ cấu chấp hành trước khi xác nhận có đủ khí điều khiển và tín hiệu điều khiển chính xác.
2. Kiểm tra van chuyển đổi
Kiểm tra van để phát hiện:
- Chuyển động bị hạn chế
- Nhiễm bẩn bên trong
- Gioăng làm kín xuống cấp
- Ăn mòn
- Rò rỉ bất thường
- Mài mòn cơ khí
Van không thể mở hoặc đóng hoàn toàn có thể làm rối loạn áp suất tháp, lưu lượng khí tái sinh và trình tự chuyển đổi bình thường.
3. Kiểm tra van một chiều
Van một chiều hoạt động không đúng có thể gây dòng chảy ngược không mong muốn hoặc làm áp suất không ổn định.
Kiểm tra:
- Rò rỉ
- Kẹt
- Nhiễm bẩn
- Hư hỏng cơ khí
Bảo dưỡng hoặc thay thế bộ phận khi cần thiết.
4. Kiểm tra cân bằng áp suất trước khi chuyển đổi
Trước khi chuyển đổi tháp, áp suất giữa hai bình cần được quản lý phù hợp theo trình tự vận hành của máy sấy.
Nếu quá trình tăng áp trở lại hoặc cân bằng áp suất không diễn ra chính xác, thao tác chuyển đổi sau đó có thể trở nên không ổn định và tạo ra dao động áp suất không cần thiết.
Máy sấy khí hấp thụ tái sinh không gia nhiệt của Lingyu tích hợp chức năng tự động tăng áp trở lại trước khi chuyển van để ổn định áp suất bình và giảm tác động lên lớp chất hút ẩm.
Bước 4: Kiểm tra điều kiện vận hành và ngăn ngừa sự cố chuyển đổi tái diễn
Sau khi khắc phục lỗi chuyển đổi trước mắt, hãy kiểm tra các điều kiện vận hành có thể đã góp phần gây ra vấn đề.
Điều này giúp ngăn ngừa sự cố chuyển đổi lặp lại và xác định những vấn đề có thể đã ảnh hưởng đến hiệu suất hấp thụ và tái sinh.
1. Theo dõi áp suất tháp
So sánh biến động áp suất của Tháp A và Tháp B trong toàn bộ quá trình:
Hấp thụ → Giảm áp → Tái sinh → Tăng áp trở lại → Chuyển đổi
Chênh lệch áp suất bất thường hoặc tổn thất áp suất tổng thể quá lớn có thể cho thấy:
- Dòng khí bị hạn chế
- Van hoạt động không đúng
- Bộ lọc bị tắc
- Đường xả bị hạn chế
- Thời điểm điều khiển van không chính xác
Đối với vấn đề tổn thất áp suất kéo dài, xem cách xử lý tổn thất áp suất quá cao trong máy sấy hấp thụ.
2. Theo dõi điểm sương áp suất
Điểm sương áp suất tăng hoặc không ổn định có thể cho thấy sự cố chuyển đổi đã ảnh hưởng đến hiệu suất hấp thụ và tái sinh.
Ngoài hệ thống chuyển đổi, hãy kiểm tra:
- Nhiệt độ đầu vào
- Áp suất đầu vào
- Điều kiện tái sinh
- Tình trạng chất hút ẩm
- Lưu lượng khí
- Lọc trước
Sự suy giảm liên tục của hiệu suất hấp thụ có thể yêu cầu kiểm tra sâu hơn đối với chất hút ẩm và hệ thống hấp thụ.
Xem nguyên nhân khiến hiệu suất hấp thụ của máy sấy khí hấp thụ suy giảm để có phương pháp chẩn đoán chi tiết hơn.
3. Kiểm tra chất hút ẩm
Kiểm tra chất hút ẩm khi tình trạng chuyển đổi bất thường kéo dài hoặc khi điểm sương áp suất không thể phục hồi sau khi lỗi chuyển đổi đã được khắc phục.
Các vấn đề có thể bao gồm:
- Nhiễm bẩn
- Phát sinh bụi quá mức
- Mài mòn
- Bão hòa độ ẩm
- Dòng khí không đều qua lớp chất hút ẩm
Tình trạng chất hút ẩm cần được đánh giá cùng với lịch sử vận hành của máy sấy thay vì chỉ dựa vào một chu kỳ thay thế cố định.
4. Thực hiện bảo trì phòng ngừa
Kiểm tra định kỳ giúp giảm các sự cố chuyển đổi bất ngờ.
Bảo trì cần bao gồm kiểm tra định kỳ:
- Kết nối điện
- Trạng thái bộ điều khiển
- Van điện từ
- Cơ cấu chấp hành khí nén
- Van chuyển đổi
- Van một chiều
- Bộ giảm thanh
- Ống khí nén
- Lõi lọc
- Áp suất tháp
- Điểm sương áp suất
Tần suất bảo trì cần được xác định theo model máy sấy, môi trường vận hành, chế độ tải, chất lượng khí nén và yêu cầu bảo trì của nhà sản xuất.
Không áp dụng một chu kỳ bảo trì chung cho mọi máy sấy khí hấp thụ.
Logic xử lý nhanh sự cố chuyển đổi tháp bất thường
Trình tự có cấu trúc từ triệu chứng đến nguyên nhân có thể giúp xử lý sự cố nhanh hơn.
Bộ điều khiển không có tín hiệu chuyển đổi
Kiểm tra → Nguồn điện → Dây điện → Cài đặt bộ điều khiển → Logic điều khiển
Đầu ra bộ điều khiển bình thường nhưng van điện từ không phản hồi
Kiểm tra → Cuộn coil điện từ → Đầu nối → Dây điện → Đường pilot
Van điện từ hoạt động nhưng cơ cấu chấp hành khí nén không chuyển động chính xác
Kiểm tra → Áp suất khí điều khiển → Ống khí nén → Cơ cấu chấp hành → Mạch pilot
Cơ cấu chấp hành hoạt động nhưng áp suất tháp không thay đổi bình thường
Kiểm tra → Van chuyển đổi → Van một chiều → Đường xả → Bộ giảm thanh
Chuyển đổi có vẻ bình thường nhưng điểm sương áp suất vẫn cao
Kiểm tra → Điều kiện tái sinh → Lưu lượng khí → Lọc trước → Điều kiện vận hành → Hiệu suất chất hút ẩm
Trình tự này giúp tránh thay thế các bộ phận cơ khí trước khi loại trừ các nguyên nhân về điện, khí nén và điều kiện vận hành.
Kết luận: Xử lý sự cố chuyển đổi bất thường một cách có hệ thống
Xử lý sự cố chuyển đổi bất thường trong máy sấy khí hấp thụ hiệu quả nhất khi được thực hiện có hệ thống.
Bắt đầu từ hệ thống điều khiển điện, sau đó kiểm tra mạch điều khiển khí nén và đường xả tái sinh, cuối cùng kiểm tra cơ cấu chấp hành khí nén và các van cơ khí.
Đồng thời, theo dõi:
- Áp suất tháp
- Điểm sương áp suất
- Hệ thống lọc
- Điều kiện tái sinh
- Hiệu suất chất hút ẩm
Những chỉ số này giúp xác định các vấn đề có thể ảnh hưởng đến toàn bộ chu kỳ hấp thụ – tái sinh.
Chuyển đổi chính xác đặc biệt quan trọng trong máy sấy tái sinh hai tháp vì hoạt động van đáng tin cậy và cân bằng áp suất ảnh hưởng trực tiếp đến quá trình chuyển đổi giữa hấp thụ và tái sinh.
Trình tự xử lý sự cố tổng thể có thể được tóm tắt như sau:
Điều khiển điện → Van điện từ → Mạch khí nén → Hệ thống xả → Cơ cấu chấp hành → Van chuyển đổi → Áp suất tháp → Điểm sương áp suất → Chất hút ẩm
Nếu không thể xác định nguồn gốc vấn đề thông qua kiểm tra thông thường, hãy tránh tháo rời máy sấy không cần thiết.
Thay vào đó, hãy liên hệ Lingyu để được hỗ trợ kỹ thuật và xử lý sự cố chuyên nghiệp.
