Độ ẩm trong khí nén có thể gây ra nhiều vấn đề nghiêm trọng trong sản xuất công nghiệp. Hơi nước và nước ngưng có thể gây ăn mòn, đóng băng, sự cố hệ thống khí nén, làm mất ổn định quy trình và gây nhiễm bẩn cho thiết bị hoặc sản phẩm phía sau.
Khi máy sấy khí tác nhân lạnh thông thường không thể đạt được điểm sương áp suất yêu cầu, máy sấy khí tái sinh, còn được gọi là máy sấy khí hấp thụ tái sinh, có thể cung cấp mức độ loại bỏ hơi ẩm sâu hơn.
Thông qua quá trình hấp phụ bằng chất hút ẩm và các chu kỳ tái sinh luân phiên, máy sấy tái sinh có thể liên tục cung cấp khí nén có điểm sương thấp cho những ứng dụng công nghiệp khắt khe.
Danh mục sản phẩm của Lingyu bao gồm nhiều công nghệ sấy tái sinh, từ hệ thống không gia nhiệt và tái sinh gia nhiệt đến tái sinh gia nhiệt bằng quạt thổi và tái sinh bằng nhiệt nén. Để xem tổng quan về dòng sản phẩm này, hãy tham khảo các giải pháp máy sấy khí hấp thụ của Lingyu.

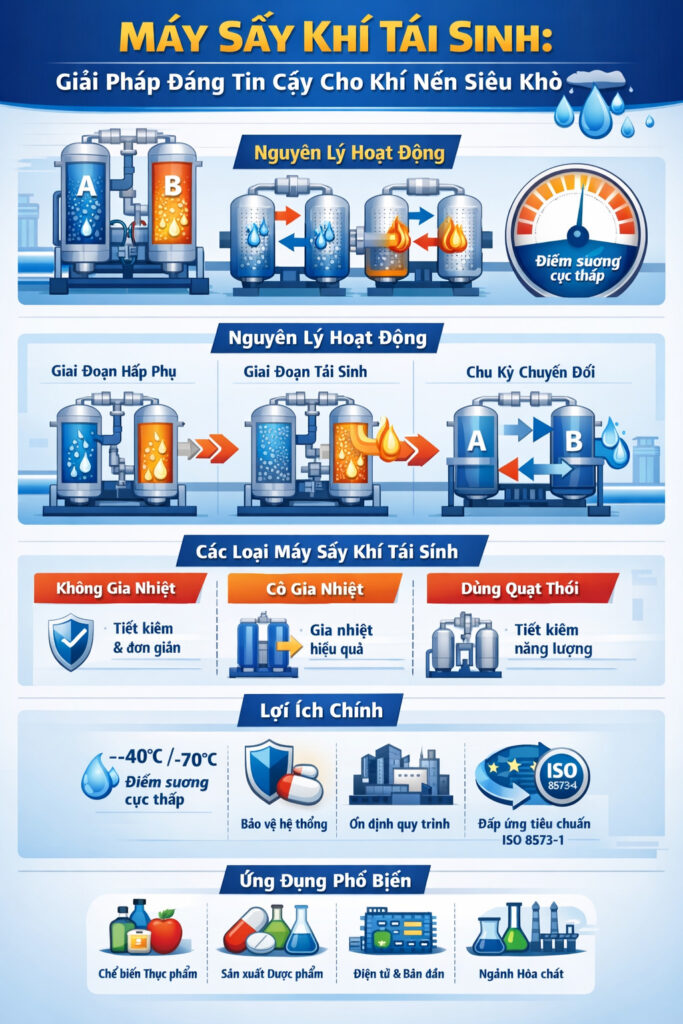

Máy sấy khí tái sinh là gì?
Máy sấy khí tái sinh là một loại máy sấy hấp thụ được thiết kế để loại bỏ hơi nước khỏi khí nén.
Hệ thống thường sử dụng hai bình hoặc hai tháp hấp phụ chứa chất hút ẩm. Trong khi một tháp loại bỏ hơi ẩm khỏi dòng khí nén, tháp còn lại tiến hành tái sinh để khôi phục khả năng hấp phụ.
Sau một khoảng thời gian vận hành xác định, hai tháp sẽ đổi chức năng.
Quá trình hấp phụ và tái sinh luân phiên này cho phép máy sấy liên tục cung cấp khí nén khô mà không cần dừng toàn bộ hệ thống mỗi khi chất hút ẩm cần tái sinh.
Các cấu hình máy sấy tái sinh bao gồm loại không gia nhiệt, tái sinh gia nhiệt, dạng mô-đun, gia nhiệt bằng quạt thổi và tái sinh bằng nhiệt nén.
Để tìm hiểu tổng quan kỹ thuật rộng hơn, hãy xem hướng dẫn về hệ thống máy sấy khí hấp thụ.
Máy sấy khí tái sinh hoạt động như thế nào?
Quá trình cơ bản bao gồm hấp phụ, tái sinh, làm mát khi cần, tăng áp trở lại và chuyển đổi tháp.
Trong giai đoạn hấp phụ, khí nén ẩm đi qua lớp chất hút ẩm đang hoạt động. Hơi nước được hấp phụ vào chất hút ẩm và khí nén có điểm sương thấp đi ra khỏi máy sấy.
Trong quá trình tái sinh, lượng ẩm tích tụ trong lớp chất hút ẩm của tháp ngừng hấp phụ được loại bỏ.
Phương pháp tái sinh phụ thuộc vào thiết kế máy sấy:
- Hệ thống không gia nhiệt sử dụng một phần khí thành phẩm đã được sấy khô.
- Hệ thống tái sinh gia nhiệt bổ sung nhiệt từ bên ngoài và sử dụng khí purge khô làm môi chất tái sinh.
- Hệ thống gia nhiệt bằng quạt thổi sử dụng không khí môi trường đã được gia nhiệt để tái sinh.
- Hệ thống tái sinh bằng nhiệt nén tận dụng nhiệt năng từ khí nén nhiệt độ cao ở đầu ra máy nén.
Trước khi tháp đã tái sinh quay trở lại nhiệm vụ hấp phụ, áp suất và nhiệt độ của tháp phải được đưa về điều kiện vận hành phù hợp. Sau đó, máy sấy chuyển đổi tháp và lặp lại chu kỳ.
Phương pháp tái sinh ảnh hưởng đáng kể đến mức tiêu thụ khí nén, nhu cầu điện năng, độ phức tạp của hệ thống, chi phí đầu tư ban đầu và chi phí vận hành trong toàn bộ vòng đời.
Máy sấy khí tái sinh không gia nhiệt
Máy sấy khí hấp thụ tái sinh không gia nhiệt sử dụng một phần khí nén đã được sấy khô để tái sinh lớp chất hút ẩm ở tháp ngừng hấp phụ.
Do không cần bộ gia nhiệt tái sinh bên ngoài, hệ thống có thể có thiết kế tương đối đơn giản. Điều này khiến công nghệ không gia nhiệt trở thành lựa chọn phù hợp khi tính đơn giản, độ tin cậy và công suất hệ thống phù hợp là những ưu tiên chính.
Lingyu cung cấp các máy sấy khí hấp thụ tái sinh không gia nhiệt, bao gồm các cấu hình được thiết kế để liên tục tạo khí nén có điểm sương thấp.
Yếu tố đánh đổi kỹ thuật chính là mức tiêu thụ khí tái sinh.
Do một phần khí thành phẩm khô được chuyển sang tái sinh tháp ngừng hoạt động, hệ thống máy nén và máy sấy phải được tính toán công suất có tính đến nhu cầu khí bổ sung này.
Để biết thêm thông tin kỹ thuật, hãy xem hướng dẫn về máy sấy khí hấp thụ không gia nhiệt.
Máy sấy khí tái sinh gia nhiệt
Máy sấy tái sinh gia nhiệt bổ sung nhiệt năng vào quá trình tái sinh.
Máy sấy khí hấp thụ tái sinh gia nhiệt hoạt động theo nguyên lý hấp phụ biến thiên nhiệt độ. Nguồn nhiệt bên ngoài cung cấp năng lượng để giải hấp hơi ẩm, trong khi một phần khí thành phẩm khô đóng vai trò là khí mang trong quá trình tái sinh.
Một điểm kỹ thuật quan trọng là chỉ gia nhiệt chất hút ẩm và giải phóng hơi ẩm vẫn chưa đủ để hoàn tất quá trình tái sinh.
Sau đó, chất hút ẩm phải được làm nguội về nhiệt độ hấp phụ phù hợp trước khi khả năng hấp phụ có thể được khôi phục hiệu quả.
Trong các điều kiện vận hành quy định, cấu hình tái sinh gia nhiệt có:
- Mức tiêu thụ khí tái sinh trung bình: 4–8%
- Điểm sương áp suất đầu ra: ≤−40°C
- Chất hút ẩm: Alumina hoạt tính + sàng phân tử hiệu suất cao
Người dùng đang đánh giá công nghệ này có thể tham khảo máy sấy khí hấp thụ tái sinh gia nhiệt của Lingyu.
Máy sấy khí tái sinh gia nhiệt bằng quạt thổi, tiêu hao khí thấp
Đối với các hệ thống khí nén lớn hơn, tái sinh có hỗ trợ bằng quạt thổi có thể giảm đáng kể lượng khí nén thành phẩm được tiêu thụ trong quá trình tái sinh.
Máy sấy khí hấp thụ tái sinh gia nhiệt bằng quạt thổi tiêu hao khí thấp HRB-E của Lingyu sử dụng một quạt thổi độc lập để hút không khí môi trường. Không khí được gia nhiệt và đi qua tháp tái sinh để giải hấp lượng ẩm tích tụ.
Trong giai đoạn làm mát, chỉ sử dụng một lượng tương đối nhỏ khí thành phẩm khô.
Trong các điều kiện vận hành quy định, dòng HRB-E có:
- Áp suất khí vào định mức: 0,7 MPa
- Phạm vi áp suất vận hành: 0,6–1,0 MPa
- Nhiệt độ khí vào định mức: 10–30°C
- Nhiệt độ khí vào tối đa: ≤40°C
- Điểm sương khí vào: ≤25°C
- Mức tiêu thụ khí tái sinh: 2–3%
- Điểm sương áp suất đầu ra: tùy chọn −20°C / −40°C
- Nhiệt độ môi trường định mức: 35°C
- Phạm vi nhiệt độ môi trường vận hành: 2–40°C
Cấu hình này đặc biệt phù hợp với các nhà máy quy mô lớn, nơi tổn thất khí nén cho quá trình tái sinh có ảnh hưởng đáng kể đến chi phí vận hành trong toàn bộ vòng đời.
Để biết thêm thông tin kỹ thuật, hãy tham khảo máy sấy khí hấp thụ tái sinh gia nhiệt bằng quạt thổi của Lingyu.
Máy sấy khí tái sinh gia nhiệt bằng quạt thổi không tiêu hao khí
Máy sấy gia nhiệt bằng quạt thổi không tiêu hao khí tiến thêm một bước bằng cách không sử dụng khí thành phẩm khô trong quá trình tái sinh.
Trong cấu hình gia nhiệt bằng quạt thổi không tiêu hao khí, không khí môi trường được quạt thổi và bộ gia nhiệt làm nóng trong giai đoạn giải hấp. Trong quá trình làm mát, không khí có thể được tuần hoàn qua mạch làm mát và tái sinh thay vì tiêu thụ khí thành phẩm khô.
Sự khác biệt này rất quan trọng vì “máy sấy gia nhiệt bằng quạt thổi” và “máy sấy không tiêu hao khí tái sinh” không phải là hai thuật ngữ có thể thay thế cho nhau.
Hệ thống gia nhiệt bằng quạt thổi tiêu hao khí thấp vẫn có thể sử dụng một lượng nhỏ khí nén thành phẩm, trong khi cấu hình không tiêu hao khí được thiết kế riêng để tránh tổn thất khí tái sinh này.
Các nhà máy đang đánh giá công nghệ này có thể tham khảo dòng máy sấy hấp thụ gia nhiệt bằng quạt thổi không tiêu hao khí của Lingyu.
Máy sấy khí tái sinh bằng nhiệt nén
Máy sấy tái sinh bằng nhiệt nén, hay HOC, sử dụng nhiệt năng có sẵn trong khí nén nhiệt độ cao xả ra từ máy nén.
Thay vì phụ thuộc hoàn toàn vào bộ gia nhiệt điện độc lập, hệ thống sử dụng nhiệt từ khí xả máy nén để tái sinh chất hút ẩm.
Cấu hình HOC-E tiêu hao khí thấp
Hệ thống HOC-E của Lingyu sử dụng khí nén nhiệt độ cao để gia nhiệt và tái sinh chất hút ẩm.
Không tiêu thụ khí nén trong giai đoạn gia nhiệt, mặc dù vẫn cần một lượng nhỏ khí thành phẩm khô trong giai đoạn làm mát.
Các thông số vận hành chính bao gồm:
- Áp suất khí vào định mức: 0,7 MPa
- Phạm vi áp suất vận hành: 0,6–1,0 MPa
- Nhiệt độ khí vào định mức: 120°C
- Phạm vi nhiệt độ khí vào cho phép: 110–180°C
- Mức tiêu thụ khí tái sinh: ≤3%
- Điểm sương áp suất đầu ra: tùy chọn −20°C / −40°C
- Nhiệt độ nước làm mát: ≤32°C
- Áp suất nước làm mát: 0,2–0,6 MPa
Cấu hình HOC-Z không tiêu hao khí
Cấu hình HOC-Z loại bỏ việc tiêu thụ khí thành phẩm khô trong cả giai đoạn gia nhiệt và làm mát.
Các thông số vận hành chính bao gồm:
- Áp suất khí vào định mức: 0,7 MPa
- Phạm vi áp suất vận hành: 0,6–1,0 MPa
- Nhiệt độ khí vào định mức: 120°C
- Phạm vi nhiệt độ khí vào cho phép: 110–180°C
- Mức tiêu thụ khí tái sinh: 0%
- Điểm sương áp suất đầu ra: tùy chọn −20°C / −40°C
- Nhiệt độ nước làm mát: ≤32°C
- Áp suất nước làm mát: 0,2–0,6 MPa
Các cơ sở có điều kiện khí xả nhiệt độ cao phù hợp từ máy nén có thể tìm hiểu máy sấy khí hấp thụ tái sinh bằng nhiệt nén của Lingyu.
Máy sấy khí tái sinh có thể đạt điểm sương áp suất bao nhiêu?
Điểm sương áp suất là một trong những thông số quan trọng nhất khi lựa chọn máy sấy khí nén.
Máy sấy khí tác nhân lạnh thường được sử dụng để loại bỏ độ ẩm ở mức trung bình, trong khi máy sấy hấp thụ tái sinh được sử dụng khi cần điểm sương áp suất thấp hơn đáng kể.
Đối với các cấu hình máy sấy hấp thụ tái sinh của Lingyu, điểm sương áp suất −40°C là mục tiêu thiết kế phổ biến, trong khi một số dòng sản phẩm cung cấp tùy chọn −20°C / −40°C.
Ví dụ:
- Cấu hình tái sinh gia nhiệt: ≤−40°C
- Cấu hình HRB-E gia nhiệt bằng quạt thổi: tùy chọn −20°C / −40°C
- Cấu hình HOC-E: tùy chọn −20°C / −40°C
- Cấu hình HOC-Z: tùy chọn −20°C / −40°C
Điểm sương phù hợp phải được lựa chọn theo yêu cầu độ ẩm thực tế của thiết bị và quy trình phía sau, thay vì mặc định lựa chọn giá trị thấp nhất có thể.
Máy sấy khí tái sinh và máy sấy khí tác nhân lạnh
Hai công nghệ này giải quyết những yêu cầu kiểm soát độ ẩm khác nhau.
Máy sấy khí tác nhân lạnh làm lạnh khí nén để hơi nước ngưng tụ và được tách ra. Công nghệ này được sử dụng rộng rãi cho khí nén công nghiệp thông thường khi điểm sương áp suất ở mức trung bình là đủ.
Máy sấy khí hấp thụ tái sinh loại bỏ hơi nước còn lại bằng quá trình hấp phụ và vì vậy phù hợp khi cần khí nén khô hơn đáng kể.
Hai công nghệ cũng có thể được tích hợp thành một hệ thống sấy kết hợp.
Trong máy sấy khí nén kết hợp dòng DC của Lingyu, công đoạn sấy tác nhân lạnh trước tiên loại bỏ phần lớn tải ẩm. Sau đó, công đoạn hấp phụ thực hiện quá trình sấy sâu hơn để đạt điểm sương áp suất thấp hơn nhiều.
Cấu hình này làm giảm tải ẩm đi vào công đoạn hấp phụ và có thể giảm tải tái sinh.
Nếu vẫn đang xác định công nghệ nào phù hợp với một nhà máy cụ thể, hãy xem hướng dẫn lựa chọn máy sấy khí nén.
Vì sao nên sử dụng máy sấy khí tái sinh?
Mục tiêu chính không chỉ đơn giản là tạo ra “khí khô hơn”, mà là duy trì điểm sương áp suất phù hợp với quy trình phía sau.
Trong đường ống nhiệt độ thấp hoặc hệ thống lắp đặt ngoài trời, độ ẩm quá cao có thể ngưng tụ hoặc đóng băng.
Trong các quy trình sản xuất nhạy cảm, độ ẩm có thể ảnh hưởng đến chất lượng sản phẩm hoặc hoạt động của thiết bị.
Trong hệ thống khí nén, kiểm soát độ ẩm có thể giúp giảm ăn mòn và các sự cố liên quan đến hơi ẩm.
Do đó, máy sấy tái sinh trở nên có giá trị khi mức độ cho phép về độ ẩm thấp hơn đáng kể so với khả năng của máy sấy khí tác nhân lạnh thông thường.
Tuy nhiên, hệ thống phù hợp vẫn phải được lựa chọn theo yêu cầu chất lượng khí thực tế, thay vì mặc định yêu cầu điểm sương thấp nhất có thể.
Ứng dụng trong sản xuất dược phẩm và thực phẩm
Chất lượng khí nén có thể đặc biệt quan trọng khi khí được sử dụng gần các quy trình nhạy cảm, hoạt động đóng gói, thiết bị đo hoặc thiết bị sản xuất.
Máy sấy hấp thụ tái sinh có thể được sử dụng khi điểm sương áp suất và thông số chất lượng khí yêu cầu đòi hỏi mức độ loại bỏ hơi ẩm sâu hơn.
Đối với các ứng dụng dược phẩm, giải pháp khí nén cho ngành dược phẩm và dược phẩm sinh học của Lingyu cung cấp thông tin tham khảo phù hợp hơn ở cấp độ ngành.
Điểm sương, hàm lượng dầu, hạt rắn, yêu cầu lọc và yêu cầu quy trình thực tế phải được xác định cho từng dây chuyền sản xuất cụ thể, thay vì giả định rằng mọi cơ sở dược phẩm hoặc thực phẩm đều cần cùng một cấu hình máy sấy.
Sản xuất điện tử và chất bán dẫn
Sản xuất điện tử và chất bán dẫn có thể bao gồm các ứng dụng khí nén với yêu cầu kiểm soát độ ẩm khắt khe.
Việc lựa chọn máy sấy phải tính đến điểm sương áp suất yêu cầu, giới hạn chất ô nhiễm, khả năng dự phòng của hệ thống, biến động tải và khả năng tích hợp với toàn bộ hệ thống xử lý khí nén.
Đối với các cơ sở trong lĩnh vực này, giải pháp cho ngành điện tử và sản xuất chính xác của Lingyu cung cấp thêm thông tin theo ngành.
Xử lý hóa chất và hóa dầu
Các cơ sở hóa chất và hóa dầu có thể cần khí nén có điểm sương thấp cho thiết bị đo và các ứng dụng liên quan đến quy trình.
Kết cấu máy sấy, hệ thống điều khiển, cấp áp suất, điểm sương, phương pháp tái sinh và cấu hình an toàn phải được lựa chọn theo điều kiện thực tế của nhà máy.
Giải pháp cho ngành hóa chất và công nghiệp quy trình của Lingyu cung cấp thêm thông tin ở cấp độ ứng dụng.
Hiệu quả năng lượng: Không chỉ nhìn vào giá mua máy sấy
Hiệu quả năng lượng là một trong những khác biệt quan trọng nhất giữa các công nghệ máy sấy tái sinh.
Máy sấy không gia nhiệt có phương pháp tái sinh tương đối đơn giản nhưng tiêu thụ khí nén khô.
Hệ thống tái sinh gia nhiệt bổ sung nhiệt để giảm nhu cầu khí tái sinh.
Hệ thống gia nhiệt bằng quạt thổi tiêu hao khí thấp sử dụng không khí môi trường cho phần lớn quá trình tái sinh và có thể giảm mức tiêu thụ khí thành phẩm xuống khoảng 2–3% trong các điều kiện vận hành quy định của HRB-E.
Các cấu hình không tiêu hao khí được thiết kế để loại bỏ tổn thất khí nén trong quá trình tái sinh, trong khi hệ thống HOC tận dụng nhiệt năng từ khí xả máy nén khi có điều kiện vận hành phù hợp.
Do đó, phép so sánh kinh tế chính xác phải xem xét:
Điện năng + tổn thất khí tái sinh + tải máy nén + gia nhiệt + làm mát + bảo dưỡng + số giờ vận hành + lưu lượng khí thực tế
thay vì chỉ so sánh giá mua máy sấy.
Điều khiển điểm sương thông minh
Một yếu tố khác cần xem xét là cách máy sấy xác định thời điểm chuyển đổi hoặc tái sinh.
Máy sấy theo chu kỳ cố định vận hành theo khoảng thời gian được thiết lập trước bất kể tải ẩm thực tế.
Khi có sẵn, hệ thống điều khiển dựa trên điểm sương có thể cho phép chu kỳ hấp phụ phản ứng sát hơn với nhu cầu vận hành thực tế.
Các hệ thống gia nhiệt bằng quạt thổi của Lingyu cung cấp tùy chọn điều khiển dựa trên điểm sương. Trong điều kiện tải biến động, chức năng này có thể kéo dài chu kỳ hấp phụ theo nhu cầu thực tế và giảm những lần tái sinh không cần thiết.
Kiểu điều khiển này có thể đặc biệt hữu ích khi nhu cầu khí nén thay đổi đáng kể trong ngày.
Cách lựa chọn máy sấy khí tái sinh phù hợp
Máy sấy phù hợp phải được lựa chọn dựa trên điều kiện vận hành và chất lượng khí yêu cầu của toàn bộ hệ thống khí nén.
Các thông số quan trọng bao gồm:
- Điểm sương áp suất yêu cầu
- Lưu lượng khí thực tế và lưu lượng cao điểm
- Áp suất khí vào
- Nhiệt độ khí vào
- Tải ẩm đầu vào
- Loại máy nén khí
- Lịch vận hành
- Nguồn nước làm mát sẵn có
- Phương pháp tái sinh
- Mức tiêu thụ khí tái sinh có thể chấp nhận
- Chi phí năng lượng
- Yêu cầu điều khiển
- Khả năng tiếp cận để bảo dưỡng
- Khả năng dự phòng
- Nhu cầu mở rộng trong tương lai
Đối với các hệ thống nhỏ hơn hoặc những ứng dụng ưu tiên tính đơn giản, công nghệ không gia nhiệt có thể là một giải pháp thực tế.
Khi lưu lượng khí và số giờ vận hành tăng, hệ thống gia nhiệt hoặc hỗ trợ bằng quạt thổi có thể mang lại hiệu quả kinh tế tốt hơn trong toàn bộ vòng đời nhờ giảm tổn thất khí nén cho quá trình tái sinh.
Khi có nguồn nhiệt khí xả nhiệt độ cao phù hợp từ máy nén, cấu hình HOC có thể cung cấp một phương pháp tái sinh tiết kiệm năng lượng khác.
Người dùng đang so sánh nhiều công nghệ cũng có thể tham khảo hướng dẫn tổng quan về máy sấy khí hấp thụ công nghiệp.
Kết luận
Máy sấy khí tái sinh là giải pháp hiệu quả cho các hệ thống khí nén yêu cầu duy trì điểm sương áp suất thấp ổn định, vượt quá khả năng điển hình của riêng công nghệ sấy tác nhân lạnh.
Thiết kế hấp phụ hai lớp chất hút ẩm cho phép một lớp sấy khí nén trong khi lớp còn lại được tái sinh, nhờ đó hệ thống có thể vận hành liên tục.
Quyết định quan trọng nhất không chỉ là có nên sử dụng máy sấy tái sinh hay không, mà còn là phương pháp tái sinh nào phù hợp nhất với nhà máy.
Hệ thống không gia nhiệt chú trọng tính đơn giản. Máy sấy tái sinh gia nhiệt bổ sung nhiệt năng để giảm nhu cầu khí tái sinh. Máy sấy gia nhiệt bằng quạt thổi tiêu hao khí thấp làm giảm đáng kể mức tiêu thụ khí thành phẩm. Hệ thống quạt thổi không tiêu hao khí được thiết kế để loại bỏ mức tiêu thụ khí nén trong quá trình tái sinh, trong khi hệ thống tái sinh bằng nhiệt nén tận dụng nhiệt khí xả từ máy nén khi điều kiện vận hành cho phép.
Trong các cấu hình này, nhiều dòng sản phẩm có thể đạt điểm sương áp suất khoảng −40°C, trong đó một số dòng cung cấp tùy chọn −20°C / −40°C.
Bằng cách lựa chọn điểm sương, lưu lượng khí, áp suất, nhiệt độ, phương pháp tái sinh, tổn thất khí purge, mức tiêu thụ năng lượng và hệ thống điều khiển phù hợp với quy trình thực tế, người dùng có thể xây dựng một hệ thống sấy khí nén có khả năng duy trì điểm sương thấp đáng tin cậy mà không tạo thêm độ phức tạp hoặc chi phí vận hành không cần thiết.
