Khí nén được sử dụng rộng rãi trong sản xuất công nghiệp, chế biến, đóng gói, tự động hóa và thiết bị đo lường. Tuy nhiên, khí nén tự nhiên chứa hơi nước, và độ ẩm không được kiểm soát có thể góp phần gây ăn mòn, sự cố thiết bị khí nén, quy trình không ổn định và tăng nhu cầu bảo trì.
Máy sấy khí nén tái sinh loại bỏ hơi nước thông qua quá trình hấp phụ, sau đó khôi phục khả năng làm khô của chất hút ẩm thông qua chu kỳ tái sinh. So với phương pháp sấy lạnh, các hệ thống hấp phụ tái sinh có thể đạt điểm sương áp suất thấp hơn đáng kể, phù hợp với những ứng dụng yêu cầu khí nén rất khô.

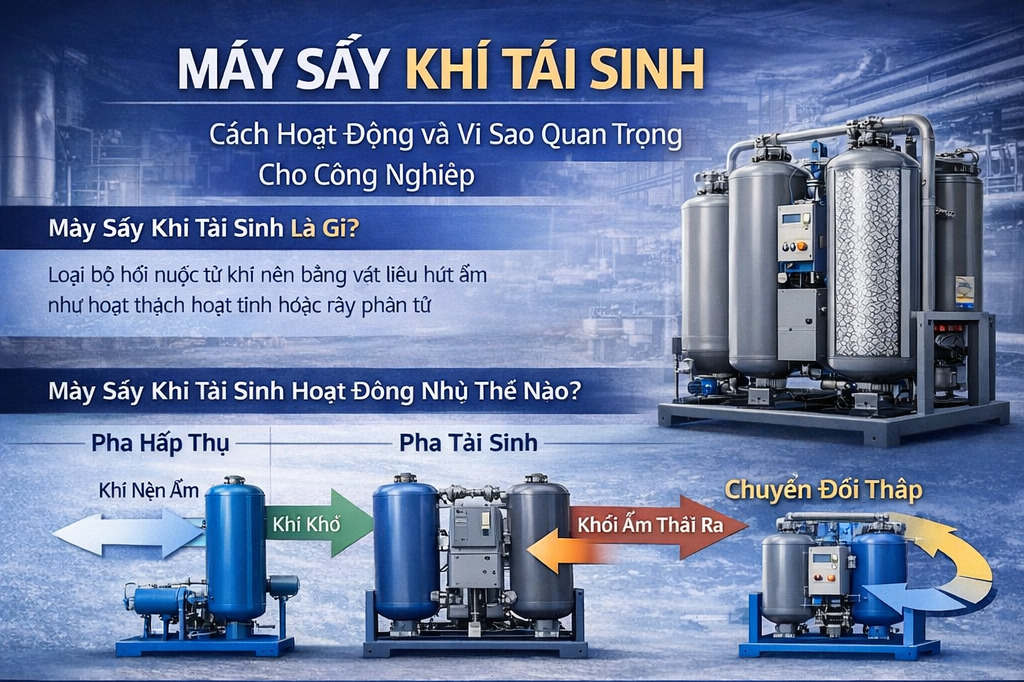

Máy sấy khí nén tái sinh là gì?
Máy sấy khí nén tái sinh là một loại máy sấy khí hấp thụ.
Khí nén đi qua một bình chứa chất hút ẩm như alumina hoạt tính hoặc tổ hợp alumina hoạt tính và rây phân tử, tùy theo cấu hình máy sấy. Hơi nước được hấp phụ trên chất hút ẩm trong khi khí nén đã sấy tiếp tục đi xuống hệ thống phía sau.
Thuật ngữ “tái sinh” đề cập đến quá trình khôi phục khả năng hấp phụ của chất hút ẩm sau khi độ ẩm đã tích tụ.
Hầu hết các máy sấy tái sinh công nghiệp sử dụng hai bình. Trong khi một tháp đang sấy khí nén, tháp còn lại thực hiện quá trình tái sinh. Hai tháp luân phiên giữa các chức năng này để máy sấy có thể cung cấp liên tục khí nén có điểm sương thấp.
Ví dụ, máy sấy tái sinh không gia nhiệt dòng HH của Lingyu sử dụng alumina hoạt tính kết hợp với rây phân tử hiệu suất cao và cung cấp điểm sương áp suất đầu ra ≤−40°C trong các điều kiện vận hành phù hợp.
Máy sấy khí nén tái sinh hoạt động như thế nào?
Mặc dù phương pháp tái sinh khác nhau, hầu hết các máy sấy hai tháp đều tuân theo cùng một chu kỳ cơ bản.
Hấp phụ
Khí nén ẩm đi vào tháp đang hoạt động.
Khi khí đi qua lớp chất hút ẩm, hơi nước được hấp phụ. Khí nén khô tạo thành rời khỏi bình và tiếp tục đi vào mạng lưới khí nén phía sau.
Tái sinh
Đồng thời, tháp thứ hai được tái sinh để có thể sử dụng cho chu kỳ hấp phụ tiếp theo.
Phương pháp tái sinh phụ thuộc vào thiết kế máy sấy. Hệ thống có thể sử dụng khí xả khô, nguồn nhiệt bên ngoài, không khí môi trường được gia nhiệt bằng quạt thổi hoặc một nguồn năng lượng tái sinh khác.
Tăng áp lại và chuyển đổi tháp
Trước khi chuyển đổi, nhiều máy sấy tái sinh sẽ tăng áp lại và cân bằng áp suất cho bình đã tái sinh để giảm dao động áp suất.
Sau đó, tháp đã tái sinh trở thành tháp sấy, trong khi tháp vừa hoạt động chuyển sang giai đoạn tái sinh.
Trình tự luân phiên này cho phép quá trình sấy diễn ra liên tục.
Để tìm hiểu kỹ hơn về quá trình này, hãy xem cách máy sấy hấp phụ hai tháp duy trì hoạt động sấy liên tục.
Tại sao nên sử dụng máy sấy khí nén tái sinh?
Lý do chính để lựa chọn phương pháp sấy tái sinh là yêu cầu điểm sương áp suất thấp hơn đáng kể so với mức mà phương pháp sấy lạnh thường cung cấp.
Các hệ thống sấy lạnh của Lingyu có thể cung cấp điểm sương áp suất khoảng 2–10°C, trong khi một số cấu hình hấp phụ tái sinh có thể cung cấp ≤−40°C hoặc các phạm vi điểm sương thấp khác tùy theo model.
Điểm sương áp suất thấp hơn có thể quan trọng khi khí nén được sử dụng trong các quy trình nhạy cảm với độ ẩm hoặc khi đường ống phía sau có thể tiếp xúc với nhiệt độ thấp.
Sấy khí đúng cách cũng có thể giúp giảm ăn mòn liên quan đến độ ẩm, bảo vệ thiết bị khí nén và duy trì thiết bị đo lường cũng như điều kiện sản xuất ổn định hơn.
Máy sấy tái sinh và máy sấy khí lạnh
Máy sấy khí lạnh và máy sấy tái sinh đều xử lý cùng một vấn đề chung là độ ẩm, nhưng cung cấp các mức độ sấy khác nhau.
Máy sấy khí lạnh loại bỏ độ ẩm bằng cách làm mát khí nén cho đến khi hơi nước ngưng tụ, sau đó nước lỏng được tách và xả. Công nghệ này phù hợp với nhiều ứng dụng công nghiệp thông thường.
Máy sấy tái sinh loại bỏ lượng hơi nước còn lại thông qua quá trình hấp phụ và được lựa chọn khi cần điểm sương áp suất thấp hơn đáng kể.
Trong thực tế, việc lựa chọn cần dựa trên điểm sương áp suất yêu cầu thay vì mặc định rằng thiết bị có khả năng tạo ra khí khô nhất luôn là lựa chọn tốt nhất.
Để so sánh chi tiết, hãy xem so sánh máy sấy khí lạnh và máy sấy khí hấp thụ.

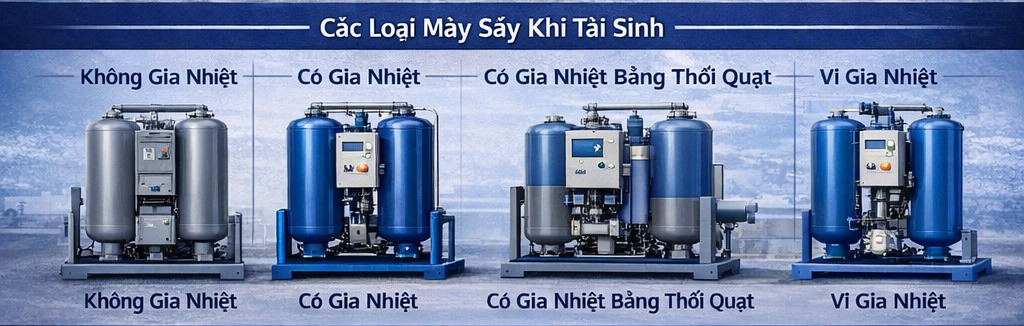

Các loại máy sấy khí nén tái sinh phổ biến
Các thiết kế máy sấy tái sinh khác nhau sử dụng những phương pháp khác nhau để khôi phục khả năng hấp phụ của chất hút ẩm.
Máy sấy tái sinh không gia nhiệt
Máy sấy tái sinh không gia nhiệt sử dụng một phần khí sản phẩm khô làm khí xả tái sinh.
Khí xả đi qua tháp tái sinh ở áp suất riêng phần hơi nước thấp hơn, cho phép độ ẩm giải hấp khỏi chất hút ẩm và rời khỏi hệ thống.
Cấu hình không gia nhiệt dòng HH của Lingyu có mức tiêu thụ khí xả trung bình 8–14% và điểm sương áp suất đầu ra ≤−40°C.
Máy sấy tái sinh bằng khí xả gia nhiệt
Máy sấy tái sinh bằng khí xả gia nhiệt sử dụng nguồn nhiệt bên ngoài để hỗ trợ quá trình giải hấp độ ẩm.
Khí sản phẩm khô vẫn được sử dụng làm khí mang trong quá trình tái sinh, nhưng việc bổ sung nhiệt có thể làm giảm lượng khí xả cần thiết so với thiết kế không gia nhiệt.
Cấu hình khí xả gia nhiệt dòng HH của Lingyu có mức tiêu thụ khí xả trung bình 4–8% và điểm sương áp suất đầu ra ≤−40°C.
Máy sấy gia nhiệt bằng quạt thổi tiêu hao khí thấp
Máy sấy gia nhiệt bằng quạt thổi sử dụng không khí môi trường được quạt hút vào và gia nhiệt trước khi đi qua tháp tái sinh.
Thiết kế HRB-E của Lingyu sử dụng khoảng 2% lưu lượng hệ thống dưới dạng khí xả làm mát khô trong giai đoạn làm mát. Điều này giúp giảm đáng kể mức tiêu thụ khí nén, nhưng đây không phải là máy sấy không tiêu hao khí.
Để biết thêm chi tiết về công nghệ tái sinh này, hãy xem hướng dẫn máy sấy hấp phụ gia nhiệt bằng quạt thổi.
Máy sấy gia nhiệt bằng quạt thổi không tiêu hao khí
Các hệ thống gia nhiệt bằng quạt thổi không tiêu hao khí sử dụng một phương pháp làm mát khác.
Trong thiết kế HRB-Z của Lingyu, không khí môi trường được gia nhiệt để giải hấp, trong khi giai đoạn làm mát sử dụng mạch kín đi qua bộ làm mát trung gian và tháp tái sinh. Không tiêu thụ khí sản phẩm khô trong quá trình tái sinh.
Sự khác biệt này rất quan trọng vì máy sấy gia nhiệt bằng quạt thổi không phải lúc nào cũng tự động là máy sấy không tiêu hao khí.
Dòng máy sấy tái sinh của Lingyu còn bao gồm máy sấy hấp phụ tái sinh bằng nhiệt nén, cung cấp thêm một phương pháp tái sinh cho các hệ thống khí nén phù hợp.
Ứng dụng của máy sấy tái sinh
Máy sấy tái sinh được xem xét khi độ ẩm trong khí nén cần được kiểm soát chặt chẽ.
Các ứng dụng điển hình có thể bao gồm sản xuất điện tử và bán dẫn, sản xuất dược phẩm, khí điều khiển và thiết bị đo lường, xử lý hóa chất và hóa dầu, sản xuất chính xác, mạng lưới khí nén nhiệt độ thấp, một số quy trình thực phẩm và đồ uống, cùng các hệ thống sản xuất nhạy cảm với độ ẩm khác.
Điểm sương áp suất yêu cầu vẫn cần được xác định dựa trên quy trình thực tế thay vì chỉ dựa trên tên ngành.
Cách lựa chọn máy sấy tái sinh phù hợp
Việc lựa chọn bắt đầu từ điểm sương áp suất yêu cầu.
Sau đó, các yếu tố quan trọng bao gồm lưu lượng khí thực tế, áp suất đầu vào, nhiệt độ đầu vào, điều kiện môi trường, nhiệt độ thấp nhất phía sau, phương pháp tái sinh, mức tiêu thụ khí xả, điện năng hoặc năng lượng gia nhiệt, độ sụt áp, yêu cầu bảo trì và biến động tải dự kiến.
Ví dụ, một hệ thống tương đối nhỏ có thể chấp nhận tính đơn giản của phương pháp tái sinh không gia nhiệt, trong khi một hệ thống lớn vận hành liên tục có thể phù hợp hơn với việc đánh giá công nghệ gia nhiệt bằng quạt thổi hoặc các phương án tiêu hao khí thấp khác.
Để có hướng dẫn lựa chọn chi tiết hơn, hãy xem hướng dẫn xác định công suất máy sấy khí hấp thụ.
Tại sao xử lý khí đầu vào lại quan trọng?
Máy sấy tái sinh hoạt động tốt nhất khi khí nén đầu vào được xử lý phù hợp.
Nước lỏng, sol khí dầu và hạt bụi có thể ảnh hưởng đến hiệu suất hấp phụ và làm giảm tuổi thọ của chất hút ẩm.
Do đó, hệ thống tách ẩm và lọc phù hợp cần được lựa chọn theo loại máy nén, cấu hình máy sấy và chất lượng khí đầu ra yêu cầu.
Không có một cấu hình bộ lọc trước duy nhất áp dụng cho mọi máy sấy tái sinh. Cấu hình xử lý cần phù hợp với yêu cầu thực tế của máy sấy và hệ thống khí nén.
Bảo trì máy sấy khí nén tái sinh
Việc bảo trì cần tập trung vào các bộ phận ảnh hưởng trực tiếp đến quá trình hấp phụ và tái sinh.
Các khu vực quan trọng bao gồm theo dõi điểm sương áp suất, bộ lọc đầu vào và đầu ra, van chuyển đổi và van khí xả, hiệu suất tái sinh, bộ gia nhiệt hoặc quạt thổi khi được trang bị, hoạt động của bộ điều khiển và cảm biến, độ sụt áp và tình trạng chất hút ẩm.
Không nên thay chất hút ẩm chỉ vì nó trở nên bão hòa trong một chu kỳ hấp phụ bình thường. Bão hòa là một phần của quá trình sấy thông thường, và quá trình tái sinh cần khôi phục khả năng hấp phụ của chất hút ẩm.
Việc thay thế trở nên cần thiết khi chất hút ẩm bị nhiễm bẩn, suy giảm vật lý, tạo quá nhiều bột hoặc không còn duy trì hiệu suất yêu cầu dù quá trình tái sinh diễn ra đúng.
Máy sấy tái sinh có phải là lựa chọn phù hợp?
Máy sấy tái sinh nên được lựa chọn vì quy trình yêu cầu khả năng đạt điểm sương thấp, chứ không đơn giản vì thiết bị có khả năng tạo ra khí khô hơn.
So với sấy lạnh, hệ thống tái sinh có thể liên quan đến tổn thất khí xả, năng lượng gia nhiệt, công suất quạt thổi, nhiều van hơn hoặc yêu cầu bảo trì cao hơn tùy theo phương pháp tái sinh.
Do đó, lựa chọn phù hợp cần cân bằng giữa điểm sương áp suất yêu cầu, điều kiện vận hành, mức tiêu thụ năng lượng, yêu cầu bảo trì và chi phí vòng đời.
Kết luận
Máy sấy khí nén tái sinh loại bỏ hơi nước thông qua quá trình hấp phụ và liên tục khôi phục hiệu suất của chất hút ẩm bằng quá trình tái sinh.
Hầu hết các hệ thống sử dụng các tháp luân phiên để một bình có thể sấy khí nén trong khi bình còn lại được tái sinh. Các thiết kế không gia nhiệt, khí xả gia nhiệt, gia nhiệt bằng quạt thổi tiêu hao khí thấp, gia nhiệt bằng quạt thổi không tiêu hao khí và tái sinh bằng nhiệt nén cung cấp những phương pháp khác nhau để thực hiện quá trình tái sinh.
Lý do chính để sử dụng máy sấy tái sinh là nhu cầu đạt điểm sương áp suất thấp mà sấy lạnh không thể cung cấp một cách kinh tế hoặc kỹ thuật cho ứng dụng.
Cấu hình không gia nhiệt dòng HH của Lingyu sử dụng trung bình 8–14% khí xả và cung cấp điểm sương áp suất đầu ra ≤−40°C, trong khi cấu hình khí xả gia nhiệt dòng HH giảm mức tiêu thụ khí xả trung bình xuống 4–8% đồng thời vẫn cung cấp điểm sương áp suất đầu ra ≤−40°C. Thiết kế gia nhiệt bằng quạt thổi HRB-E giảm lượng khí xả làm mát khô xuống khoảng 2% lưu lượng hệ thống, trong khi thiết kế HRB-Z loại bỏ việc tiêu thụ khí sản phẩm khô trong quá trình tái sinh.
Lựa chọn phương pháp tái sinh phù hợp theo điểm sương áp suất, lưu lượng khí, điều kiện vận hành, mức tiêu thụ khí xả, yêu cầu năng lượng và nhu cầu bảo trì giúp cung cấp khí nén khô ổn định mà không làm tăng chi phí vận hành một cách không cần thiết.
