Máy sấy khí kết hợp không đơn thuần là việc nối tiếp một máy sấy khí lạnh với một máy sấy khí hấp phụ.
Trong một hệ thống được thiết kế đúng, hai công nghệ đảm nhận những nhiệm vụ khác nhau nhưng bổ trợ cho nhau: cấp sấy lạnh loại bỏ phần lớn tải ẩm thông qua quá trình làm lạnh và ngưng tụ, trong khi cấp hấp phụ phía sau tiếp tục loại bỏ hơi nước còn lại để đạt điểm sương áp suất theo yêu cầu.
Cách phân chia nhiệm vụ này giúp giảm tải ẩm cho chất hấp phụ, ổn định điều kiện làm việc của tháp hấp phụ, tối ưu quá trình tái sinh và hạn chế việc một công nghệ duy nhất phải xử lý toàn bộ tải ẩm của hệ thống.
Đối với những nhà máy yêu cầu khí nén khô sâu và ổn định trong thời gian dài, đây chính là giá trị kỹ thuật quan trọng của hệ thống sấy kết hợp.

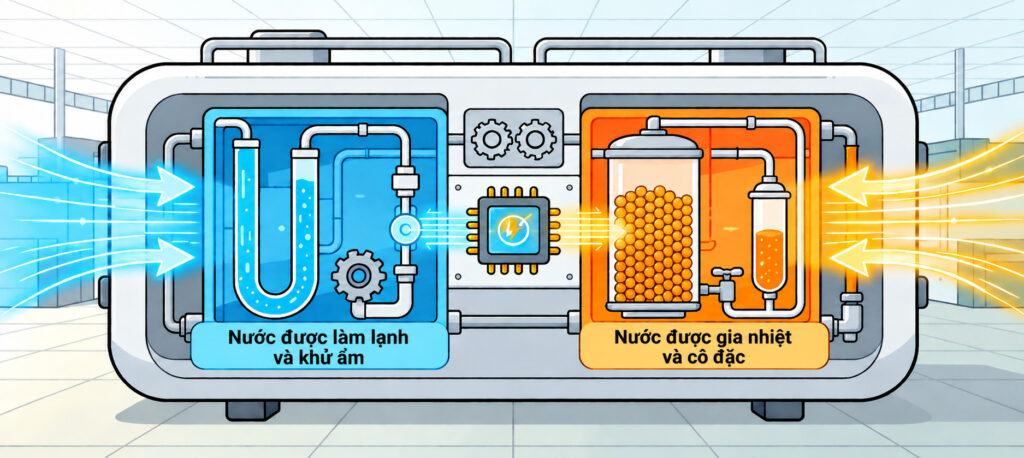

Máy sấy khí kết hợp hoạt động như thế nào?
Một cấu hình phổ biến có thể được mô tả như sau:
Máy nén khí → Sấy lạnh → Tách và xả nước ngưng → Sấy hấp phụ → Khí nén khô
Ở cấp đầu tiên, khí nén được làm lạnh. Khi nhiệt độ giảm, một phần hơi nước ngưng tụ thành nước lỏng và được tách khỏi dòng khí.
Sau đó, khí đã được xử lý sơ bộ đi vào cấp hấp phụ. Tại đây, chất hấp phụ tiếp tục giữ lại lượng hơi nước còn lại để hệ thống đạt mức điểm sương thấp hơn.
Nói cách khác:
Sấy lạnh = loại bỏ phần lớn tải ẩm
Sấy hấp phụ = sấy sâu phần hơi nước còn lại
Đây là nguyên lý cốt lõi của hệ thống hai cấp.
Nếu cần tìm hiểu chi tiết từng công nghệ, bạn có thể tham khảo nguyên lý hoạt động của máy sấy khí lạnh và nguyên lý hoạt động của máy sấy khí hấp phụ.
1. Sấy lạnh sơ bộ giúp bảo vệ chất hấp phụ
Một trong những chức năng quan trọng nhất của cấp sấy lạnh là giảm tải ẩm trước khi khí nén đi vào tháp hấp phụ.
Loại bỏ tải ẩm lớn trước khi sấy sâu
Khí nén sau máy nén có thể chứa lượng hơi nước đáng kể, đặc biệt khi nhiệt độ và độ ẩm môi trường cao.
Trong máy sấy khí lạnh, dòng khí được làm lạnh đến mức một phần hơi nước chuyển thành nước ngưng. Bộ tách nước sau đó loại bỏ lượng nước lỏng này khỏi dòng khí nén.
Điểm sương thực tế ở đầu ra phụ thuộc vào thiết kế máy sấy, nhiệt độ đầu vào, áp suất, lưu lượng, điều kiện môi trường và nhiều yếu tố khác.
Vì vậy, trong một hệ thống kết hợp, mục tiêu chính của cấp sấy lạnh không phải là tạo ra điểm sương cực thấp mà là loại bỏ hiệu quả phần lớn tải ẩm trước khi khí đi vào cấp hấp phụ.
Vì sao bước tiền xử lý này quan trọng?
Các chất hấp phụ như alumina hoạt tính và molecular sieve chủ yếu được sử dụng để hấp phụ hơi nước.
Chúng không được thiết kế để liên tục tiếp nhận một lượng lớn nước lỏng.
Nếu khí nén chứa quá nhiều nước ngưng đi trực tiếp vào tháp hấp phụ, hệ thống có thể gặp các vấn đề như:
- giảm khả năng hấp phụ;
- điểm sương đầu ra không ổn định;
- tăng tải cho quá trình tái sinh;
- suy giảm chất lượng chất hấp phụ;
- phân bố dòng khí không đồng đều;
- rút ngắn tuổi thọ vật liệu hấp phụ.
Dầu từ máy nén và các chất ô nhiễm khác cũng có thể ảnh hưởng đáng kể đến hiệu suất hấp phụ.
Do đó, tách nước ngưng và lọc khí phù hợp trước cấp hấp phụ là những điều kiện quan trọng để duy trì hiệu suất lâu dài.
Để tìm hiểu sâu hơn về vấn đề này, xem bài viết nguyên nhân làm giảm hiệu suất hấp phụ của máy sấy khí.
Tạo điều kiện đầu vào ổn định hơn cho tháp hấp phụ
Sấy lạnh sơ bộ còn giúp giảm biến động về tải ẩm trước cấp hấp phụ.
Thay vì yêu cầu chất hấp phụ xử lý toàn bộ lượng ẩm trực tiếp từ hệ thống máy nén, cấp hấp phụ nhận khí đã được loại bỏ phần lớn nước ngưng và một phần hơi ẩm.
Điều này giúp hệ thống hấp phụ làm việc gần với điều kiện thiết kế hơn, đặc biệt khi nhiệt độ và độ ẩm môi trường thay đổi theo mùa.
2. Chia sẻ tải giúp giảm áp lực cho hệ thống hấp phụ
Ưu điểm kỹ thuật quan trọng tiếp theo của máy sấy khí kết hợp là khả năng phân chia tải ẩm giữa hai cấp xử lý.
Sau khi cấp sấy lạnh hoàn thành nhiệm vụ loại bỏ phần lớn hơi ẩm có thể ngưng tụ, cấp hấp phụ chỉ cần xử lý lượng hơi nước còn lại để đạt điểm sương yêu cầu.
Giảm tải ẩm cho chất hấp phụ
Lượng hơi nước mà máy sấy hấp phụ phải xử lý ảnh hưởng trực tiếp đến chu kỳ hấp phụ và nhu cầu tái sinh.
Khi tải ẩm đầu vào giảm, tùy theo thiết kế máy và chiến lược điều khiển, hệ thống có thể đạt được các lợi ích như:
- kéo dài chu kỳ hấp phụ;
- giảm nhu cầu tái sinh;
- giảm số lần chuyển đổi giữa hai tháp;
- duy trì điểm sương ổn định hơn;
- giảm ứng suất nhiệt lên chất hấp phụ;
- tạo điều kiện kéo dài tuổi thọ chất hấp phụ.
Tuy nhiên, không nên coi những lợi ích này là các giá trị cố định áp dụng cho mọi máy.
Kết quả thực tế phụ thuộc vào nhiệt độ khí vào, áp suất làm việc, lưu lượng, điểm sương yêu cầu, loại chất hấp phụ, phương pháp tái sinh và thuật toán điều khiển.
Ít chuyển tháp hơn có thể giảm hao mòn cơ khí
Máy sấy khí hấp phụ hai tháp hoạt động bằng cách luân phiên giữa quá trình hấp phụ và tái sinh.
Mỗi lần chuyển đổi đều yêu cầu van, bộ truyền động và các bộ phận điều khiển liên quan hoạt động.
Nếu hệ thống kết hợp được thiết kế để cấp hấp phụ có thể vận hành với chu kỳ dài hơn, số lần chuyển đổi có thể giảm, từ đó giảm tải cơ học lên:
- van chuyển đổi;
- bộ truyền động;
- gioăng và phớt;
- các bộ phận điều khiển liên quan.
Bạn có thể xem thêm cách máy sấy khí hấp phụ hai tháp duy trì quá trình sấy liên tục.
Tái sinh phù hợp hơn với tải thực tế
Tùy công nghệ, quá trình tái sinh máy sấy hấp phụ có thể tiêu thụ một phần khí nén khô hoặc sử dụng năng lượng nhiệt và điện.
Khi lượng ẩm đầu vào giảm, hệ thống có nhiều điều kiện hơn để tối ưu quá trình tái sinh.
Với thiết kế điều khiển phù hợp, chu kỳ hoặc thời gian tái sinh có thể được điều chỉnh dựa trên tải thực tế thay vì luôn vận hành theo một chu kỳ cố định bảo thủ.
Điều này đặc biệt có ý nghĩa đối với các nhà máy có nhu cầu khí nén biến động theo ca sản xuất.
3. Mỗi công nghệ thực hiện đúng nhiệm vụ phù hợp nhất
Một trong những lý do hệ thống kết hợp có thể duy trì độ ổn định cao là mỗi công nghệ được sử dụng cho nhiệm vụ mà nó thực hiện hiệu quả nhất.
Máy sấy khí lạnh xử lý tải ẩm chính
Máy sấy khí lạnh phù hợp với việc loại bỏ nước ngưng và kiểm soát độ ẩm cho nhiều ứng dụng công nghiệp thông thường.
Tuy nhiên, công nghệ sấy lạnh thông thường không được thiết kế để đạt những mức điểm sương cực thấp mà một số quy trình đặc biệt yêu cầu.
Máy sấy hấp phụ đảm nhiệm quá trình sấy sâu
Máy sấy hấp phụ có khả năng đạt điểm sương thấp hơn bằng cách loại bỏ hơi nước còn lại thông qua vật liệu hấp phụ.
Nhưng nếu toàn bộ tải ẩm cao được đưa trực tiếp vào cấp hấp phụ, nhu cầu tái sinh và tải làm việc của chất hấp phụ có thể tăng lên.
Trong hệ thống kết hợp, nhiệm vụ được phân chia rõ ràng:
| Cấp xử lý | Chức năng chính |
|---|---|
| Sấy lạnh | Loại bỏ tải ẩm chính và tách nước ngưng |
| Sấy hấp phụ | Loại bỏ sâu lượng hơi nước còn lại |
| Điều khiển tích hợp | Phối hợp vận hành và quá trình tái sinh |
| Xử lý đầu ra | Duy trì chất lượng khí theo yêu cầu quy trình |
Đây chính là logic kỹ thuật cốt lõi của một hệ thống sấy khí nén hai cấp được thiết kế đúng.
4. Thiết kế tích hợp giúp hệ thống vận hành ổn định hơn
Có sự khác biệt giữa một máy sấy kết hợp được thiết kế như một hệ thống hoàn chỉnh và việc lắp riêng một máy sấy lạnh với một máy sấy hấp phụ tại nhà máy rồi nối chúng lại với nhau.
Trong một hệ thống tích hợp, đường ống, bộ trao đổi nhiệt, xả nước ngưng, thiết bị đo và hệ thống điều khiển có thể được tối ưu như một quy trình thống nhất.
Tối ưu đường ống bên trong
Hệ thống được tích hợp tại nhà máy có thể giảm số lượng mối nối cần thi công tại hiện trường.
Điều này giúp đơn giản hóa lắp đặt và có thể giảm nguy cơ:
- rò rỉ khí nén;
- bố trí đường ống không phù hợp;
- tổn thất áp suất không cần thiết;
- thoát nước ngưng không hiệu quả.
Tổn thất áp suất là yếu tố đặc biệt quan trọng vì mức sụt áp càng cao thì máy nén càng phải tạo áp suất lớn hơn để duy trì áp suất cần thiết tại điểm sử dụng.
Để hiểu rõ hơn, xem hướng dẫn về tổn thất áp suất trong hệ thống khí nén.
Tích hợp trao đổi nhiệt
Tùy theo cấu hình thiết bị, bộ trao đổi nhiệt có thể được sử dụng để quản lý nhiệt độ giữa các cấp xử lý và tận dụng năng lượng hiệu quả hơn.
Một hệ thống trao đổi nhiệt được thiết kế phù hợp có thể giúp:
- giảm tải lạnh không cần thiết;
- ổn định nhiệt độ khí trước cấp hấp phụ;
- cải thiện hiệu quả sử dụng năng lượng;
- nâng nhiệt độ khí khô đầu ra khi thiết kế yêu cầu.
Tuy nhiên, cấu trúc trao đổi nhiệt khác nhau giữa từng dòng máy. Không nên giả định rằng mọi máy sấy kết hợp đều sử dụng cùng một sơ đồ thu hồi nhiệt.
5. Điều khiển tích hợp giúp giảm sai lệch giữa hai cấp
Một lợi thế khác của hệ thống kết hợp là khả năng điều khiển tập trung.
Thay vì hai máy sấy hoạt động hoàn toàn độc lập, PLC hoặc bộ điều khiển trung tâm có thể giám sát toàn bộ quá trình sấy.
Tùy theo thiết kế, các thông số được theo dõi có thể bao gồm:
- nhiệt độ đầu vào và đầu ra;
- áp suất vận hành;
- điểm sương áp suất;
- trạng thái hệ thống lạnh;
- trạng thái tháp hấp phụ;
- chu kỳ tái sinh;
- tình trạng xả nước ngưng;
- cảnh báo và lỗi hệ thống.
Phối hợp trình tự vận hành
Điều khiển tích hợp cho phép hai cấp hoạt động theo một trình tự xác định.
Ví dụ, hệ thống có thể tránh để cấp hấp phụ hoạt động khi điều kiện đầu vào chưa phù hợp hoặc điều chỉnh quá trình tái sinh theo tải thực tế.
Một số cấu hình điều khiển nâng cao có thể sử dụng tín hiệu điểm sương hoặc nhu cầu thực tế để tối ưu chu kỳ hấp phụ và tái sinh.
Mục tiêu không chỉ là tự động hóa, mà còn là duy trì chất lượng khí yêu cầu đồng thời hạn chế chuyển đổi không cần thiết và tiêu hao năng lượng cho tái sinh.
Giám sát tập trung giúp vận hành dễ dàng hơn
Một bộ điều khiển thống nhất cho phép người vận hành theo dõi các thông số chính và cảnh báo của cả hệ thống tại một vị trí.
Điều này giúp phát hiện xu hướng bất thường dễ hơn so với việc quản lý hai thiết bị hoàn toàn độc lập.
Đối với dây chuyền mà chất lượng khí nén ảnh hưởng trực tiếp đến sản xuất, khả năng giám sát toàn hệ thống là một lợi thế đáng kể.
6. Vì sao hệ thống kết hợp giúp điểm sương ổn định hơn?
Đối với các ứng dụng yêu cầu cao, vấn đề không chỉ là loại bỏ được bao nhiêu nước.
Điều quan trọng hơn là liệu hệ thống có thể duy trì điểm sương áp suất (Pressure Dew Point – PDP) theo yêu cầu trong điều kiện vận hành thực tế hay không.
Máy sấy kết hợp kiểm soát hơi ẩm theo hai bước:
Bước 1: Làm lạnh, ngưng tụ và tách phần lớn tải ẩm.
Bước 2: Hấp phụ lượng hơi nước còn lại để đạt điểm sương yêu cầu.
Do cấp hấp phụ nhận tải ẩm thấp hơn và ổn định hơn, việc duy trì điểm sương đầu ra trong phạm vi thiết kế có thể trở nên dễ kiểm soát hơn.
Tuy nhiên, điểm sương ổn định vẫn phụ thuộc vào việc lựa chọn đúng công suất và các điều kiện như:
- nhiệt độ khí đầu vào;
- nhiệt độ môi trường;
- áp suất làm việc;
- lưu lượng khí nén;
- điểm sương mục tiêu;
- chất lượng lọc trước;
- hiệu quả xả nước ngưng;
- tình trạng chất hấp phụ.
Để hiểu rõ hơn về chỉ số này, xem hướng dẫn về điểm sương của máy sấy khí nén.
7. Máy sấy kết hợp, máy sấy lạnh hay máy sấy hấp phụ?
Máy sấy kết hợp không phải lúc nào cũng là lựa chọn phù hợp nhất.
Cấu hình tối ưu phụ thuộc vào yêu cầu chất lượng khí và điều kiện vận hành thực tế.
| Hệ thống | Ưu điểm chính | Yếu tố cần cân nhắc |
| Máy sấy khí lạnh | Loại bỏ tải ẩm hiệu quả | Phù hợp khi không yêu cầu điểm sương rất thấp |
| Máy sấy khí hấp phụ | Có khả năng sấy sâu | Cần xem xét phương pháp và chi phí tái sinh |
| Máy sấy khí kết hợp | Loại bỏ tải ẩm sơ bộ + sấy sâu | Yêu cầu hai cấp được thiết kế và điều khiển đồng bộ |
Nếu quy trình chỉ cần mức điểm sương mà máy sấy lạnh có thể đáp ứng ổn định, việc bổ sung thêm cấp hấp phụ có thể không mang lại lợi ích kinh tế tương xứng.
Ngược lại, trong một số điều kiện, máy sấy hấp phụ độc lập cũng có thể là giải pháp phù hợp.
Vì vậy, cần đánh giá lưu lượng, áp suất, nhiệt độ, điểm sương mục tiêu, thời gian vận hành và chiến lược năng lượng trước khi lựa chọn.
Để so sánh chi tiết hai công nghệ, xem máy sấy khí lạnh và máy sấy khí hấp phụ: nên chọn loại nào?.
8. Máy sấy khí kết hợp phù hợp với những ứng dụng nào?
Hệ thống hai cấp đặc biệt phù hợp khi quy trình yêu cầu điểm sương thấp và ổn định hoặc khi điều kiện đầu vào thay đổi đáng kể.
Khí nén cho thiết bị đo và điều khiển
Độ ẩm có thể gây ăn mòn, ngưng tụ và ảnh hưởng đến van, bộ truyền động cũng như các thiết bị khí nén chính xác.
Khí nén khô ổn định giúp duy trì độ tin cậy của hệ thống điều khiển.
Gia công kim loại và cắt laser
Các hệ thống cắt laser hiện đại có thể yêu cầu khí nén sạch và khô để bảo vệ các bộ phận khí nén, quang học và duy trì điều kiện gia công ổn định.
Bạn có thể tham khảo thêm các giải pháp khí nén cho gia công kim loại và sản xuất công nghiệp.
Dược phẩm và công nghệ sinh học
Trong sản xuất dược phẩm, yêu cầu về chất lượng khí nén có thể rất nghiêm ngặt tùy theo mục đích sử dụng và mức độ tiếp xúc với quy trình.
Xem thêm giải pháp cho ngành dược phẩm và công nghệ sinh học.
Điện tử và sản xuất chính xác
Kiểm soát độ ẩm của khí nén có thể rất quan trọng đối với thiết bị khí nén nhạy cảm và nhiều quy trình sản xuất có độ chính xác cao.
Xem thêm ứng dụng trong điện tử và sản xuất chính xác.
Công nghiệp hóa chất và quy trình
Khí nén khô được sử dụng trong thiết bị đo, hệ thống điều khiển khí nén và nhiều quy trình mà độ ẩm cần được kiểm soát.
Cấu hình máy sấy phải được lựa chọn dựa trên điểm sương thực tế, lưu lượng, áp suất, nhiệt độ, yêu cầu chất lượng khí và chế độ vận hành.
Câu hỏi thường gặp về máy sấy khí kết hợp
Máy sấy khí kết hợp là gì?
Máy sấy khí kết hợp là hệ thống tích hợp hai công nghệ sấy khí. Một cấu hình phổ biến sử dụng cấp sấy lạnh để loại bỏ phần lớn tải ẩm, sau đó sử dụng cấp hấp phụ để loại bỏ sâu lượng hơi nước còn lại.
Tại sao không chỉ sử dụng máy sấy khí hấp phụ?
Hoàn toàn có thể sử dụng máy sấy hấp phụ độc lập nếu phù hợp với điều kiện hệ thống.
Tuy nhiên, khi tải ẩm đầu vào cao, sấy lạnh sơ bộ có thể giảm lượng hơi ẩm mà chất hấp phụ phải xử lý, từ đó tạo điều kiện tối ưu hơn cho quá trình hấp phụ và tái sinh.
Máy sấy khí kết hợp có luôn tiết kiệm năng lượng hơn không?
Không nhất thiết.
Hiệu suất năng lượng phụ thuộc vào thiết kế hệ thống, phương pháp tái sinh, tổn thất áp suất, điều kiện khí đầu vào, điểm sương mục tiêu, thời gian vận hành và chiến lược điều khiển.
Do đó, mức tiêu thụ năng lượng cần được đánh giá theo từng ứng dụng cụ thể.
Máy sấy kết hợp có giúp kéo dài tuổi thọ chất hấp phụ không?
Việc giảm tải ẩm và hạn chế nước lỏng đi vào tháp có thể tạo điều kiện vận hành tốt hơn cho chất hấp phụ.
Tuy nhiên, tuổi thọ thực tế còn phụ thuộc vào dầu, bụi, nhiệt độ tái sinh, số chu kỳ, điều kiện dòng khí và công tác bảo trì.
Máy sấy khí kết hợp có thể đạt điểm sương bao nhiêu?
Điểm sương đạt được phụ thuộc vào công nghệ hấp phụ, thiết kế hệ thống, điều kiện khí đầu vào và model thiết bị.
Khi lựa chọn, nên dựa vào thông số được nhà sản xuất công bố trong các điều kiện tham chiếu cụ thể thay vì áp dụng một giá trị chung cho mọi hệ thống.
Máy sấy khí kết hợp có phải chỉ là hai máy sấy nối tiếp nhau?
Không nhất thiết.
Một hệ thống kết hợp được thiết kế chuyên dụng có thể tích hợp đường ống, tách và xả nước ngưng, trao đổi nhiệt, thiết bị đo lường và logic điều khiển thành một hệ thống thống nhất.
Đây là điểm khác biệt quan trọng giữa một máy sấy kết hợp được thiết kế hoàn chỉnh và việc ghép nối hai thiết bị độc lập tại hiện trường.
Kết luận: Độ ổn định đến từ việc phân chia tải hợp lý
Ưu điểm quan trọng của máy sấy khí kết hợp không nằm ở việc đơn giản sử dụng hai công nghệ sấy.
Giá trị thực sự nằm ở cách hai công nghệ phối hợp với nhau.
Cấp sấy lạnh xử lý phần lớn tải ẩm và loại bỏ nước ngưng. Cấp hấp phụ sau đó thực hiện quá trình sấy sâu để đạt điểm sương yêu cầu.
Khi được thiết kế và lựa chọn đúng, cấu hình này có thể:
- giảm tải ẩm cho chất hấp phụ;
- giảm nhu cầu tái sinh;
- hạn chế các lần chuyển tháp không cần thiết;
- tạo điều kiện đầu vào ổn định hơn cho cấp hấp phụ;
- cải thiện độ ổn định của điểm sương;
- đơn giản hóa việc giám sát và điều khiển toàn hệ thống.
Đối với những ứng dụng cần đồng thời sấy sâu và duy trì chất lượng khí nén ổn định, hệ thống hai cấp là một giải pháp kỹ thuật đáng cân nhắc.
