Nitơ được sử dụng rộng rãi trong sản xuất công nghiệp, phòng thí nghiệm, chế biến thực phẩm, điện tử, xử lý hóa chất, gia công kim loại và các ứng dụng khác cần kiểm soát nồng độ oxy hoặc điều kiện khí quyển.
Đối với các cơ sở thường xuyên tiêu thụ nitơ, tạo nitơ tại chỗ có thể giảm phụ thuộc vào bình khí được giao hoặc nguồn nitơ lỏng số lượng lớn, đồng thời cung cấp khí khi sản xuất yêu cầu.
Không có một phương pháp tạo nitơ tốt nhất duy nhất cho mọi ứng dụng. Giải pháp phù hợp phụ thuộc vào độ tinh khiết yêu cầu, lưu lượng nitơ, áp suất vận hành, các tiện ích sẵn có, không gian lắp đặt và mô hình sử dụng.
Nitơ là gì?
Nitơ, hay N₂, là thành phần chính của không khí trong khí quyển.
Nitơ thường được sử dụng trong những trường hợp việc giảm tiếp xúc với oxy có thể giúp kiểm soát quá trình oxy hóa, nguy cơ cháy, suy giảm chất lượng sản phẩm hoặc điều kiện quy trình.
Các ứng dụng điển hình bao gồm:
- Tạo môi trường trơ
- Blanketing
- Purge
- Đóng gói thực phẩm
- Sản xuất điện tử
- Xử lý hóa chất
- Cắt laser
- Sản xuất dược phẩm
- Bảo vệ lưu trữ
- Các quy trình khí quyển được kiểm soát
Chất lượng nitơ yêu cầu khác nhau đáng kể giữa các ứng dụng.
Một số quy trình chỉ cần độ tinh khiết nitơ trung bình, trong khi những quy trình khác yêu cầu hàm lượng oxy dư cực thấp. Sản xuất độ tinh khiết cao hơn mức cần thiết có thể làm tăng kích thước hệ thống và nhu cầu vận hành, vì vậy độ tinh khiết cần được lựa chọn theo yêu cầu thực tế của quy trình.
Nitơ được tạo ra như thế nào?
Nitơ công nghiệp thường được sản xuất bằng cách tách nitơ khỏi không khí trong khí quyển.
Ba công nghệ thường được sử dụng là:
- Hấp thụ dao động áp suất
- Phân tách bằng màng
- Tách khí bằng phương pháp cryogenic
Các công nghệ này hoạt động khác nhau và phù hợp với những yêu cầu khác nhau về lưu lượng, độ tinh khiết, lắp đặt và vận hành.

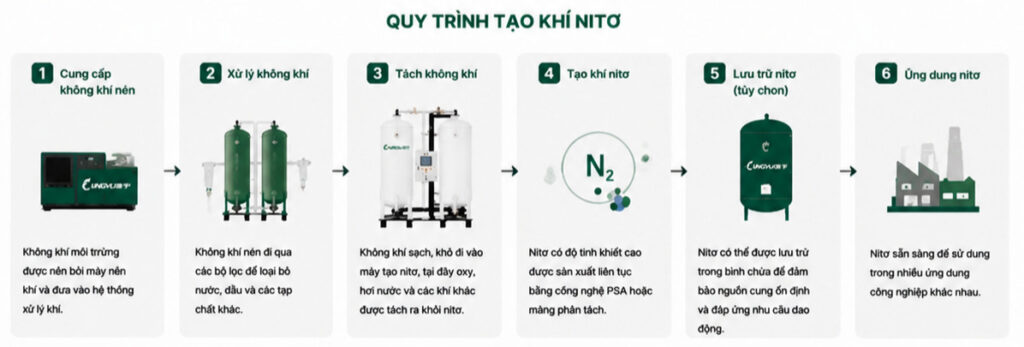

1. Tạo nitơ bằng hấp thụ dao động áp suất
Hấp thụ dao động áp suất, hay PSA, tạo nitơ từ khí nén bằng rây phân tử carbon, thường được viết tắt là CMS.
Hệ thống PSA của Lingyu sử dụng hai bình hấp thụ luân phiên giữa quá trình sản xuất nitơ và tái sinh.
Bước 1: Tạo và xử lý khí nén
Không khí môi trường trước tiên đi vào máy nén khí.
Trước khi đến các bình hấp thụ PSA, khí nén phải được xử lý đúng cách để độ ẩm, dầu và các chất ô nhiễm dạng hạt quá mức không cản trở hệ thống hấp thụ.
Quá trình xử lý trước điển hình có thể bao gồm:
- Tách ẩm
- Sấy khí nén
- Loại bỏ dầu
- Lọc chính xác
- Xả nước ngưng
Để biết giải thích tổng quát hơn về giai đoạn này, xem các thành phần của hệ thống xử lý khí nén.
Bước 2: Oxy được rây phân tử carbon hấp thụ
Khí nén đã xử lý đi vào tháp hấp thụ thứ nhất.
Tháp chứa rây phân tử carbon, ưu tiên hấp thụ oxy dưới áp suất vận hành trong khi nitơ đi qua lớp hấp thụ và thoát ra dưới dạng khí sản phẩm.
Để biết giải thích chi tiết hơn về quá trình phân tách, xem cách hệ thống tạo nitơ PSA sử dụng rây phân tử carbon.
Bước 3: Tháp thứ hai tái sinh
Trong khi một bình sản xuất nitơ, bình thứ hai được giảm áp.
Khi áp suất giảm, oxy đã được hấp thụ trước đó được giải phóng khỏi rây phân tử carbon và xả ra ngoài.
Một lượng nhỏ khí purge nitơ hỗ trợ quá trình tái sinh trong quy trình PSA.
Bước 4: Hai tháp chuyển đổi
Khi tháp hấp thụ đang hoạt động đạt đến khả năng được xác định trước, hệ thống điều khiển sẽ chuyển đổi dòng khí.
Tháp đã tái sinh bắt đầu sản xuất nitơ trong khi tháp đã bão hòa bắt đầu tái sinh.
Hoạt động luân phiên hai tháp này cho phép sản xuất nitơ liên tục.
PSA có thể cung cấp độ tinh khiết nitơ nào?
Độ tinh khiết yêu cầu cần được xác định trước khi xác định công suất máy tạo nitơ.
Dải máy tạo nitơ PSA của Lingyu cung cấp độ tinh khiết nitơ từ 95% đến 99,999%. Các điều kiện vận hành tiêu chuẩn bao gồm:
- Áp suất khí đầu vào: 0,5–0,8 MPa
- Nhiệt độ khí đầu vào: ≤40°C
Các cấu hình sản phẩm cũng có sẵn cho các mức độ tinh khiết cụ thể, bao gồm 99%, 99,5% và 99,99%.
Điểm quan trọng là độ tinh khiết cao hơn không tự động đồng nghĩa với tốt hơn.
Khi độ tinh khiết nitơ tăng, việc loại bỏ oxy trở nên khó khăn hơn và hiệu suất thu hồi nitơ có thể giảm. Do đó, điểm vận hành phù hợp cần cân bằng:
- Hàm lượng oxy dư yêu cầu
- Nhu cầu nitơ
- Công suất khí cấp
- Mức sử dụng năng lượng
- Kích thước thiết bị
- Chi phí vận hành
Đối với người dùng đang so sánh các yếu tố này, hướng dẫn lựa chọn máy tạo nitơ PSA cung cấp tài liệu tham khảo tập trung hơn cho việc lựa chọn.
Nitơ độ tinh khiết cao vượt ngoài phân tách PSA tiêu chuẩn
Độ tinh khiết nitơ rất cao cũng có thể đạt được thông qua giai đoạn tinh chế bổ sung phía hạ lưu thay vì chỉ dựa vào giai đoạn PSA chính.
Hệ thống tinh chế khử oxy dựa trên carbon của Lingyu được thiết kế để lấy nitơ có độ tinh khiết khoảng 99,9% và tiếp tục tinh chế lên ≥99,999%.
Trong quá trình này, oxy dư phản ứng với vật liệu dựa trên carbon để tạo thành CO₂. Sau đó, khí trải qua quá trình hấp thụ tinh chế và lọc bổ sung để loại bỏ carbon dioxide, độ ẩm và hạt.
Sự khác biệt này rất quan trọng vì một ứng dụng yêu cầu nitơ ≥99,999% không nhất thiết phải đạt toàn bộ mức tăng độ tinh khiết chỉ thông qua giai đoạn PSA chính.
Toàn bộ quá trình tạo và tinh chế nitơ cần được lựa chọn theo chất lượng khí cuối cùng yêu cầu, công suất và điều kiện vận hành.
PSA so với màng và phương pháp cryogenic
Ba phương pháp tạo nitơ chính khác nhau đáng kể về nguyên lý phân tách và cấu hình hệ thống.
| Yếu tố | PSA | Màng | Cryogenic |
|---|---|---|---|
| Nguyên lý phân tách | Hấp thụ bằng CMS | Thẩm thấu chọn lọc qua màng | Tách khí ở nhiệt độ thấp |
| Lắp đặt điển hình | Hệ thống công nghiệp tại chỗ | Hệ thống tại chỗ nhỏ gọn | Nhà máy khí công nghiệp quy mô lớn |
| Sản xuất liên tục | Có | Có | Có |
| Khả năng tạo độ tinh khiết cao | Cao, tùy cấu hình | Thường phù hợp hơn với độ tinh khiết trung bình | Có thể đạt độ tinh khiết rất cao |
| Độ phức tạp hệ thống | Trung bình | Tương đối đơn giản | Cao |
Tạo nitơ bằng màng
Hệ thống màng phân tách khí dựa trên sự khác biệt về tốc độ thẩm thấu qua các sợi màng chuyên dụng.
Chúng có thể cung cấp cấu hình thiết bị nhỏ gọn và vận hành liên tục, phù hợp với những ứng dụng ưu tiên độ tinh khiết nitơ trung bình và kiến trúc hệ thống tương đối đơn giản.
Tạo nitơ bằng phương pháp cryogenic
Tách khí cryogenic làm lạnh không khí đến nhiệt độ rất thấp và phân tách các thành phần theo sự khác biệt về điểm sôi.
Công nghệ này thường gắn với cơ sở hạ tầng sản xuất khí quy mô lớn và có thể đạt độ tinh khiết khí rất cao.
Đối với người dùng công nghiệp tạo nitơ tại chỗ, việc so sánh phù hợp không chỉ cần xem xét độ tinh khiết có thể đạt được mà còn cả nhu cầu nitơ, tiện ích, độ phức tạp lắp đặt, mô hình vận hành và tổng chi phí.
Tại sao chất lượng khí nén lại quan trọng?
Máy tạo nitơ PSA không hoạt động độc lập với hệ thống khí nén.
Chất lượng khí cấp có ảnh hưởng trực tiếp đến hiệu suất hấp thụ, độ tin cậy của van, tình trạng CMS và chất lượng nitơ.
Các yếu tố quan trọng bao gồm:
- Áp suất đầu vào
- Nhiệt độ đầu vào
- Hàm lượng ẩm
- Nhiễm dầu
- Nhiễm hạt
- Độ ổn định lưu lượng
Điều kiện vận hành PSA của Lingyu quy định áp suất đầu vào 0,5–0,8 MPa và nhiệt độ đầu vào ≤40°C.
Thông số máy tạo nitơ cũng cung cấp điểm sương nitơ ≤−40°C.
Do đó, hệ thống lọc và sấy phía thượng lưu đúng cách là những phần không thể tách rời của hệ thống tạo nitơ.
Ứng dụng của tạo nitơ tại chỗ
Hệ thống nitơ phù hợp phụ thuộc nhiều vào nơi khí được sử dụng.
Chế biến thực phẩm và đồ uống
Nitơ có thể được sử dụng trong các quy trình khí quyển được kiểm soát và đóng gói, nơi việc hạn chế tiếp xúc với oxy là quan trọng.
Độ tinh khiết và lưu lượng yêu cầu cần được lựa chọn theo quy trình thực tế thay vì áp dụng một thông số nitơ chung.
Sản xuất dược phẩm
Nitơ có thể hỗ trợ môi trường sản xuất được kiểm soát, blanketing, purge và các quy trình sản xuất khác.
Khi giới hạn oxy dư đặc biệt nghiêm ngặt, PSA độ tinh khiết cao hoặc tinh chế bổ sung có thể cần thiết.
Sản xuất điện tử
Nitơ thường được sử dụng trong các quy trình sản xuất được kiểm soát, nơi cần hạn chế quá trình oxy hóa.
Độ tinh khiết, lưu lượng, áp suất và chất lượng khí cần được lựa chọn theo quy trình sản xuất cụ thể.
Xử lý hóa chất và hóa dầu
Nitơ có thể cung cấp môi trường trơ cho lưu trữ, thiết bị quy trình, purge và các ứng dụng khác nơi việc kiểm soát oxy là quan trọng.
Ứng dụng dầu khí, ngoài khơi và hàng hải
Nitơ tại chỗ có thể giảm phụ thuộc vào bình khí lưu trữ trong các hệ thống thường xuyên cần purge hoặc tạo môi trường trơ.
Đối với các cân nhắc vận hành dành riêng cho hàng hải, xem tạo nitơ cho tàu hai động cơ.
Cắt laser và gia công kim loại
Nitơ có thể được sử dụng làm khí hỗ trợ hoặc khí bảo vệ trong một số ứng dụng gia công kim loại.
Đối với ứng dụng này, xem nguồn cung nitơ cho cắt laser.
Lợi ích của việc tạo nitơ PSA tại chỗ
Giảm phụ thuộc vào nitơ được giao
Các cơ sở thường xuyên tiêu thụ nitơ có thể tạo khí theo nhu cầu thay vì hoàn toàn phụ thuộc vào việc giao bình khí.
Điều này có thể đơn giản hóa nguồn cung nitơ khi mức tiêu thụ liên tục hoặc có thể dự đoán.
Sản xuất liên tục
Quy trình PSA hai tháp luân phiên giữa hấp thụ và tái sinh để duy trì nguồn cung nitơ liên tục.
Độ tinh khiết có thể lựa chọn
Thay vì sản xuất cùng một độ tinh khiết khí cho mọi quy trình, hệ thống PSA có thể được cấu hình theo yêu cầu thực tế.
Dải PSA của Lingyu cung cấp mức độ tinh khiết từ 95% đến 99,999%.
Giám sát tự động
Thiết kế PSA của Lingyu có thể tích hợp:
- Van khí nén điều khiển bằng PLC
- Giám sát độ tinh khiết nitơ trực tuyến
- Giám sát lưu lượng
- Cảnh báo không đạt tiêu chuẩn
- Bảo vệ tự động
- Nén chặt CMS
- Giám sát bằng màn hình cảm ứng
Các chức năng này hỗ trợ vận hành tự động ổn định và cho phép theo dõi các điều kiện hệ thống quan trọng theo thời gian thực.
Tích hợp với cơ sở hạ tầng khí nén hiện có
Khi một cơ sở đã vận hành hệ thống khí nén phù hợp, hệ thống tạo nitơ PSA có thể được tích hợp vào cơ sở hạ tầng xử lý khí rộng hơn.
Công suất máy nén và hệ thống xử lý khí hiện có vẫn cần được kiểm tra để bảo đảm máy tạo nitơ nhận đủ khí nén sạch và khô mà không ảnh hưởng tiêu cực đến các thiết bị sử dụng khác trong nhà máy.
Cách lựa chọn hệ thống tạo nitơ phù hợp
Việc lựa chọn cần bắt đầu từ yêu cầu quy trình thay vì chỉ đơn giản chọn độ tinh khiết cao nhất có sẵn.
Độ tinh khiết nitơ yêu cầu
Xác định nồng độ oxy tối đa chấp nhận được tại điểm sử dụng.
Không chỉ định nitơ 99,999% trừ khi quy trình thực sự yêu cầu.
Nhu cầu lưu lượng nitơ
Đánh giá:
- Mức tiêu thụ thông thường
- Mức tiêu thụ đỉnh
- Các điểm sử dụng đồng thời
- Nhu cầu purge
- Tăng trưởng công suất trong tương lai
Máy tạo nitơ cần được xác định công suất theo nhu cầu vận hành thực tế thay vì chỉ dựa trên mức tiêu thụ trung bình.
Khả năng cung cấp khí cấp
Đối với PSA, cần xác định liệu hệ thống khí nén có thể cung cấp đủ khí đã xử lý ở áp suất và nhiệt độ yêu cầu hay không.
Điều kiện vận hành PSA tiêu chuẩn của Lingyu bao gồm áp suất đầu vào 0,5–0,8 MPa và nhiệt độ khí đầu vào ≤40°C.
Điều kiện vận hành
Nhiệt độ, độ ẩm, thông gió và môi trường lắp đặt đều có thể ảnh hưởng đến hiệu suất hệ thống.
Thiết bị cần được lựa chọn và lắp đặt theo điều kiện thực tế tại địa điểm.
Mô hình sử dụng
Một phòng thí nghiệm sử dụng gián đoạn với lưu lượng thấp có yêu cầu rất khác so với một nhà máy tiêu thụ nitơ liên tục.
Đối với nhu cầu rất nhỏ hoặc không thường xuyên, tạo nitơ tại chỗ cần được so sánh về mặt kinh tế với nitơ được giao thay vì tự động giả định rằng sản xuất tại chỗ là lựa chọn tốt nhất.
Tổng chi phí vận hành
Cần xem xét nhiều hơn giá mua thiết bị.
Các yếu tố liên quan bao gồm:
- Năng lượng máy nén
- Mức tiêu thụ khí cấp
- Hiệu suất thu hồi nitơ
- Hệ thống lọc
- Vận hành máy sấy
- Bảo trì CMS
- Phụ tùng thay thế
- Lưu trữ nitơ
- Số giờ vận hành
Một hệ thống phù hợp với yêu cầu thực tế về độ tinh khiết và lưu lượng thường có thể tránh mức tiêu thụ khí nén không cần thiết và thiết bị quá lớn.
Phương pháp tạo nitơ nào tốt nhất?
Không có câu trả lời chung cho mọi trường hợp.
PSA là một giải pháp thực tế để tạo nitơ tại chỗ khi người dùng công nghiệp cần nguồn nitơ liên tục với độ tinh khiết có thể lựa chọn và có, hoặc có thể cung cấp, nguồn khí nén phù hợp.
Phân tách bằng màng có thể phù hợp khi cấu trúc nhỏ gọn và độ tinh khiết trung bình là những ưu tiên.
Tách cryogenic thường phù hợp với quy mô sản xuất nitơ và cơ sở hạ tầng khác, đặc biệt khi cần lượng khí rất lớn hoặc có khả năng sản xuất khí cryogenic.
Do đó, lựa chọn phù hợp cần dựa trên độ tinh khiết, lưu lượng, áp suất, số giờ vận hành, tiện ích, điều kiện lắp đặt và tổng chi phí yêu cầu thay vì chỉ chọn công nghệ theo tên gọi.
Đối với người dùng đang đánh giá thiết bị Lingyu, dải máy tạo nitơ PSA công nghiệp cung cấp điểm truy cập sản phẩm phù hợp.
Kết luận
Hiểu cách tạo nitơ bắt đầu từ việc xác định độ tinh khiết, lưu lượng, áp suất vận hành, mô hình sử dụng và các tiện ích sẵn có.
PSA, phân tách bằng màng và tách khí cryogenic là những phương pháp sản xuất nitơ khác nhau, và mỗi phương pháp phục vụ các yêu cầu vận hành khác nhau.
Đối với tạo nitơ công nghiệp tại chỗ, Lingyu sử dụng hấp thụ dao động áp suất với rây phân tử carbon và hai tháp hấp thụ. Hệ thống PSA tự động luân phiên giữa hấp thụ và tái sinh để cung cấp nguồn nitơ liên tục.
Dải PSA của Lingyu hỗ trợ độ tinh khiết nitơ từ 95% đến 99,999%, với áp suất đầu vào 0,5–0,8 MPa và nhiệt độ khí đầu vào ≤40°C.
Khi yêu cầu độ tinh khiết đặc biệt cao, cũng có thể xem xét tinh chế bổ sung thay vì tự động tăng kích thước giai đoạn PSA chính.
Đối với yêu cầu cụ thể về độ tinh khiết, công suất và khí cấp của dự án, hãy liên hệ Lingyu để được hỗ trợ lựa chọn hệ thống và kỹ thuật.
