Trong quá trình vận hành máy sấy khí hấp thụ, có một vấn đề đặc biệt khó nhận biết: máy sấy dường như vẫn hoạt động bình thường, nhưng điểm sương áp suất đầu ra dần tăng hoặc trở nên không ổn định.
Trong một số trường hợp, nguyên nhân gốc rễ không phải do thiếu chất hút ẩm hoặc cài đặt tái sinh không chính xác. Nguyên nhân là hiện tượng tạo kênh bên trong lớp hấp thụ.

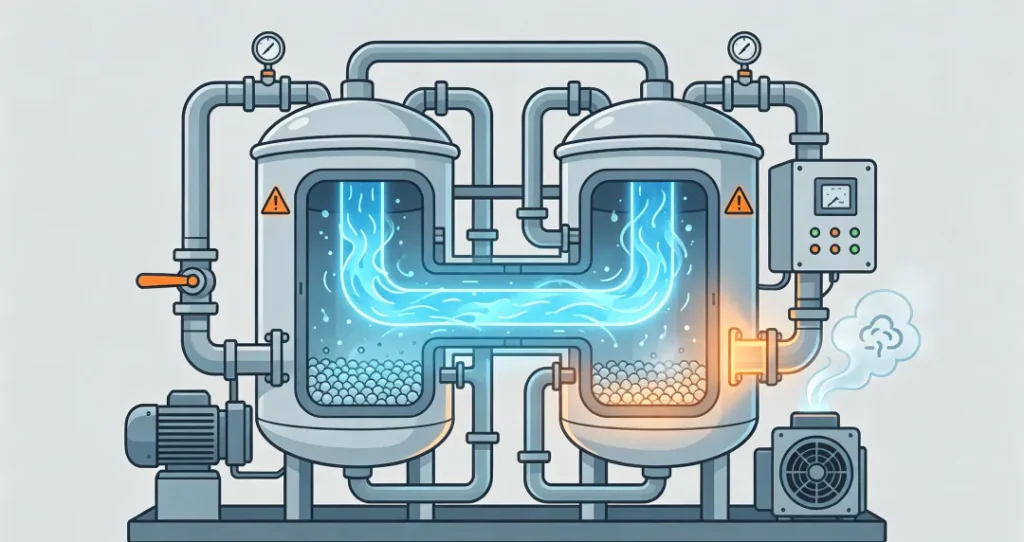

Hiện tượng tạo kênh xảy ra khi khí nén không còn đi qua chất hút ẩm một cách đồng đều. Thay vào đó, một lượng khí không cân đối sẽ đi theo các đường có lực cản thấp hơn qua một số khu vực nhất định của lớp hấp thụ, trong khi các khu vực khác nhận ít lưu lượng khí hơn.
Kết quả là chất hút ẩm nằm trên các đường có lưu lượng cao sẽ chịu tải ẩm nhanh hơn, trong khi các khu vực khác của lớp hấp thụ không được sử dụng đầy đủ.
Điều này có thể dẫn đến giảm khả năng hấp thụ hiệu dụng, hơi ẩm xuyên qua sớm, điểm sương áp suất không ổn định, tăng nhu cầu tái sinh, tổn thất áp suất cao hơn và chất hút ẩm suy giảm nhanh hơn.
Do đó, việc ngăn ngừa hiện tượng tạo kênh đòi hỏi nhiều hơn việc chỉ thay thế chất hút ẩm. Phân phối dòng khí, cách nạp chất hút ẩm, điều kiện vận hành, chuyển đổi tháp, hệ thống lọc và bảo trì phòng ngừa đều cần được xem xét.
Nguyên nhân gây hiện tượng tạo kênh trong máy sấy hấp thụ là gì?
Hiện tượng tạo kênh hiếm khi chỉ do một vấn đề riêng lẻ gây ra. Nó thường phát triển khi khả năng phân phối dòng khí và tình trạng vật lý của lớp chất hút ẩm bắt đầu suy giảm.
1. Phân phối dòng khí không đồng đều
Khí nén cần đi qua lớp hấp thụ đồng đều nhất có thể.
Nếu bộ phân phối khí bên trong bị hư hỏng, tắc nghẽn, cấu hình không chính xác hoặc không thể phân phối đều dòng khí đầu vào, lượng khí lớn hơn có thể đi qua một số khu vực nhất định của lớp chất hút ẩm. Những khu vực này sẽ trở thành các đường dòng ưu tiên.
Khi một đường dòng ưu tiên đã hình thành, khí sẽ liên tục đi theo cùng một đường có lực cản thấp hơn thay vì sử dụng toàn bộ tiết diện của lớp hấp thụ.
Kết quả là mức độ sử dụng hiệu quả của chất hút ẩm giảm xuống.
Đây là lý do thiết kế phân phối dòng khí rất quan trọng trong máy sấy tái sinh. Bộ phân phối dòng khí được thiết kế phù hợp có thể cải thiện khả năng sử dụng chất hút ẩm đồng thời duy trì tổn thất áp suất khí nén thấp.
2. Lún, mài mòn và hình thành khoảng trống trong lớp chất hút ẩm
Tình trạng vật lý của lớp chất hút ẩm ảnh hưởng trực tiếp đến dòng khí.
Trong quá trình vận hành dài hạn, các chu kỳ hấp thụ – tái sinh lặp lại, dao động áp suất, tác động của dòng khí và chuyển động cơ học có thể góp phần gây ra một số thay đổi trong lớp hấp thụ:
| Tình trạng lớp hấp thụ | Ảnh hưởng có thể xảy ra |
|---|---|
| Chất hút ẩm bị lún | Tạo mật độ lớp hấp thụ không đồng đều |
| Hạt bị mài mòn | Tạo bụi chất hút ẩm mịn |
| Hạt bị vỡ | Làm thay đổi lực cản dòng khí cục bộ |
| Khoảng trống | Tạo đường dòng khí có lực cản thấp hơn |
| Nạp không đồng đều | Ngăn lớp hấp thụ được sử dụng đồng đều |
| Nhiễm bẩn | Có thể làm tắc một số khu vực và chuyển hướng dòng khí |
Khi lực cản trở nên không đồng đều, khí nén tự nhiên sẽ có xu hướng đi theo đường dễ hơn. Điều này có thể dần làm hiện tượng tạo kênh trở nên rõ rệt hơn.
Thiết kế máy sấy mô-đun của Lingyu xử lý các vấn đề như phân phối dòng khí không đồng đều, vùng hấp thụ chết, tạo kênh, tạo đường hầm, mài mòn và phát sinh bụi thông qua kết cấu dòng khí bên trong và phương pháp nạp chất hút ẩm.
Để biết thêm thông tin về phương pháp thiết kế này, xem máy sấy khí hấp thụ mô-đun của Lingyu.
3. Lưu lượng khí qua máy sấy quá cao
Máy sấy liên tục vận hành vượt quá công suất hiệu dụng có thể có vận tốc dòng khí cao hơn qua lớp hấp thụ.
Điều này làm giảm thời gian tiếp xúc hiệu dụng giữa khí nén và chất hút ẩm, đồng thời có thể làm tăng ứng suất cơ học lên lớp hấp thụ.
Vấn đề tương tự cũng có thể xảy ra khi áp suất vận hành thực tế thấp hơn đáng kể so với điều kiện được sử dụng để định mức máy sấy.
Ở áp suất thấp hơn, lưu lượng thể tích tương ứng với cùng một lưu lượng khối lượng sẽ tăng.
Các hậu quả có thể bao gồm:
- Tăng xáo trộn lớp hấp thụ
- Tổn thất áp suất cao hơn
- Thời gian hấp thụ ngắn hơn
- Nguy cơ hình thành đường dòng ưu tiên cao hơn
Đây là một trong những lý do máy sấy cần được lựa chọn theo điều kiện vận hành thực tế thay vì chỉ dựa trên lưu lượng ghi trên nhãn máy nén.
Để biết thêm chi tiết, xem cách lựa chọn máy sấy khí hấp thụ và tránh các sai lầm phổ biến khi xác định công suất.
4. Dao động áp suất trong quá trình chuyển đổi tháp
Máy sấy hai tháp liên tục chuyển qua các giai đoạn hấp thụ, tái sinh, giảm áp, tăng áp trở lại và chuyển đổi tháp.
Nếu những thay đổi áp suất này không được kiểm soát phù hợp, chúng có thể gây thêm ứng suất cơ học không cần thiết lên lớp chất hút ẩm.
Do đó, tăng áp trở lại và cân bằng áp suất đáng tin cậy rất quan trọng.
Máy sấy tái sinh của Lingyu sử dụng chức năng tự động tăng áp trở lại trước khi chuyển van nhằm ổn định áp suất trong bình, giảm dao động áp suất và giảm tác động lên chất hút ẩm.
Vì vậy, cần kiểm tra hiện tượng chuyển đổi bất thường, rò rỉ van hoặc sai trình tự nếu nghi ngờ có hiện tượng tạo kênh hoặc chuyển động quá mức của chất hút ẩm.
Để xử lý sự cố liên quan, xem cách xử lý chuyển đổi bất thường trong máy sấy khí hấp thụ.
Cách giảm nguy cơ tạo kênh
Ngăn ngừa hiện tượng tạo kênh bắt đầu bằng việc duy trì dòng khí đồng đều và lớp hấp thụ ổn định về cơ học.
Cải thiện phân phối dòng khí
Dòng khí đầu vào cần được phân phối trên tiết diện hấp thụ đồng đều nhất có thể.
Các bộ phân phối bên trong cần được thiết kế và bảo trì sao cho khí nén không tập trung không cần thiết vào một khu vực của lớp hấp thụ.
Trong quá trình bảo trì, hãy kiểm tra các bộ phận phân phối dòng khí bên trong có liên quan để phát hiện nhiễm bẩn, tắc nghẽn, biến dạng hoặc hư hỏng.
Mục tiêu không chỉ đơn giản là giảm thiểu tổn thất áp suất. Một hệ thống dòng khí tốt phải cân bằng giữa lực cản thấp và khả năng sử dụng chất hút ẩm đồng đều.
Máy sấy khí hấp thụ mô-đun của Lingyu sử dụng bố trí buồng hấp thụ dòng thẳng kết hợp với kết cấu đệm khí đầu vào và thiết kế nạp chất hút ẩm chuyên dụng nhằm giảm dòng khí không đồng đều, vùng chết, hiện tượng tạo kênh và mài mòn chất hút ẩm.
Duy trì lớp chất hút ẩm đồng đều
Khi lắp đặt hoặc thay thế chất hút ẩm, hãy tuân theo quy trình nạp do nhà sản xuất quy định.
Mục tiêu là tránh các khoảng trống lớn, chiều cao lớp không đồng đều và mật độ nạp không nhất quán.
Trong quá trình bảo trì, kiểm tra các dấu hiệu rõ ràng của lún, phát sinh bụi, hạt vỡ, nhiễm bẩn và hình thành khoảng trống bất thường.
Nếu phát hiện tình trạng suy giảm nghiêm trọng, chỉ bổ sung chất hút ẩm mới lên trên lớp đã hư hỏng có thể không giải quyết được vấn đề dòng khí. Cần đánh giá tình trạng của toàn bộ lớp hấp thụ.
Để tham khảo hướng dẫn bảo trì liên quan, xem cách ngăn bụi chất hút ẩm bị cuốn theo khỏi máy sấy hấp thụ.
Duy trì máy sấy trong điều kiện vận hành quy định
Việc ngăn ngừa hiện tượng tạo kênh cũng liên quan chặt chẽ đến tải của máy sấy.
Kiểm soát lưu lượng khí thực tế
Cần tránh tình trạng quá tải liên tục.
So sánh lưu lượng thực tế của nhà máy với công suất định mức của máy sấy và hiệu chỉnh việc lựa chọn theo điều kiện vận hành thực tế.
Đặc biệt chú ý khi nhu cầu sản xuất đã tăng kể từ thời điểm máy sấy ban đầu được lắp đặt.
Một máy sấy hoạt động đúng cách vài năm trước có thể trở nên quá tải sau khi bổ sung máy nén, dây chuyền sản xuất hoặc thiết bị phía hạ lưu.
Kiểm tra áp suất đầu vào
Áp suất vận hành cần duy trì trong phạm vi được quy định cho model đã lắp đặt.
Ví dụ, một số dòng máy sấy tái sinh của Lingyu sử dụng:
Áp suất đầu vào định mức: 0,7 MPa
Phạm vi áp suất vận hành tiêu chuẩn: 0,6–1,0 MPa
Có thể có các cấu hình khác dành cho những mức áp suất khác nhau.
Không nên coi những giá trị này là giới hạn chung áp dụng cho mọi máy sấy. Luôn tham khảo dữ liệu kỹ thuật của model cụ thể.
Kiểm soát nhiệt độ đầu vào
Nguyên tắc tương tự cũng áp dụng cho nhiệt độ đầu vào.
Đối với một số dòng máy sấy hấp thụ không gia nhiệt và gia nhiệt bằng khí purge thông thường của Lingyu:
Nhiệt độ đầu vào định mức: 10–30°C
Nhiệt độ đầu vào tối đa: ≤40°C
Các công nghệ khác — đặc biệt là máy sấy sử dụng nhiệt nén — vận hành trong những điều kiện nhiệt độ rất khác.
Do đó, nguyên tắc đúng là duy trì nhiệt độ đầu vào trong phạm vi vận hành được quy định của công nghệ và model máy sấy đã lựa chọn.
Nhiệt độ đầu vào cao hơn mức thiết kế có thể làm tăng tải ẩm lên lớp hấp thụ và giảm hiệu suất sấy hiệu dụng.
Tối ưu chu kỳ hấp thụ và tái sinh
Chu kỳ vận hành cũng ảnh hưởng đến trạng thái cơ học của lớp chất hút ẩm.
Quá trình chuyển đổi tháp cần tuân theo trình tự được thiết kế cho máy sấy.
Việc chuyển đổi không cần thiết có thể làm tăng số chu kỳ của van, các quá trình chuyển tiếp áp suất và tổn thất tái sinh, trong khi thời gian hấp thụ quá dài so với tải ẩm thực tế có thể khiến hơi ẩm xuyên qua sớm.
Chu kỳ phù hợp phụ thuộc vào:
- Lưu lượng khí
- Tải ẩm đầu vào
- Yêu cầu điểm sương áp suất
- Phương pháp tái sinh
- Chiến lược điều khiển
Đối với các hệ thống có tải thay đổi, điều khiển dựa trên điểm sương có thể hữu ích.
Thay vì chuyển đổi hoàn toàn theo bộ hẹn giờ cố định, máy sấy có thể kéo dài chu kỳ hấp thụ khi tải ẩm thực tế thấp hơn.
Một số cấu hình máy sấy tái sinh tiết kiệm năng lượng của Lingyu sử dụng điều khiển dựa trên điểm sương để kéo dài thời gian hấp thụ theo nhu cầu vận hành.
Nếu quá trình chuyển đổi tháp trở nên không ổn định, hãy kiểm tra theo hướng dẫn xử lý sự cố chuyển đổi bất thường của máy sấy khí hấp thụ.
Bảo vệ chất hút ẩm khỏi dầu, nước và hạt bụi
Hiện tượng tạo kênh chủ yếu là vấn đề phân phối dòng khí, nhưng nhiễm bẩn có thể làm tình trạng này nghiêm trọng hơn.
Dầu, nước lỏng, hạt rắn và bụi chất hút ẩm suy giảm có thể làm thay đổi lực cản dòng khí bên trong lớp hấp thụ.
Do đó, xử lý sơ bộ phù hợp rất quan trọng.
Tùy theo hệ thống khí nén và chất lượng khí yêu cầu, hệ thống xử lý phía trước có thể bao gồm tách nước ngưng, lọc sơ bộ, lọc loại bỏ dầu và các giai đoạn làm sạch khác.
Dòng bộ lọc chính xác của Lingyu bao gồm các cấp lọc AO, AA, AX và ACS khác nhau dành cho các ứng dụng loại bỏ hạt và dầu.
Thay vì áp dụng một thông số lọc chung cho mọi máy sấy hấp thụ, hệ thống lọc cần được lựa chọn theo loại máy nén, yêu cầu của máy sấy, mức độ nhiễm bẩn đầu vào và chất lượng khí phía hạ lưu yêu cầu.
Xem hướng dẫn lựa chọn và bảo trì bộ lọc khí nén để biết thêm thông tin.
Kiểm tra tổn thất áp suất khi chẩn đoán hiện tượng tạo kênh
Biến động tổn thất áp suất có thể cung cấp thông tin hữu ích về những thay đổi bên trong máy sấy.
Tổn thất áp suất tăng có thể cho thấy:
- Tích tụ bụi chất hút ẩm
- Nhiễm bẩn
- Bộ lọc bị tắc
- Van bị hạn chế
- Các hạn chế dòng khí khác
Tuy nhiên, hiện tượng tạo kênh không phải lúc nào cũng làm tổng chênh áp qua máy sấy tăng một cách đơn giản.
Các đường dòng cục bộ có lực cản thấp có thể tồn tại ngay cả khi tổng tổn thất áp suất vẫn có vẻ chấp nhận được.
Vì lý do này, tổn thất áp suất cần được đánh giá cùng với:
Điểm sương áp suất + lưu lượng thực tế + áp suất tháp + tình trạng chất hút ẩm + hiệu suất tái sinh
Không sử dụng một giá trị cảnh báo tổn thất áp suất chung cho mọi máy sấy.
Chênh áp chấp nhận được và giới hạn bảo trì cần tuân theo thông số kỹ thuật của thiết bị đã lắp đặt.
Để xử lý sự cố bổ sung, xem cách xử lý khi tổn thất áp suất của máy sấy hấp thụ quá cao.
Kiểm tra hiệu suất tái sinh
Hiện tượng tạo kênh và tái sinh kém có thể gây ra những triệu chứng tương tự.
Nếu chỉ một phần lớp hấp thụ được sử dụng hiệu quả, khu vực đó có thể chịu tải ẩm lớn.
Tuy nhiên, tình trạng điểm sương cao có vẻ tương tự cũng có thể do lưu lượng khí tái sinh không đủ, vấn đề gia nhiệt, đường xả bị hạn chế hoặc làm mát không đầy đủ trong hệ thống gia nhiệt.
Kiểm tra:
- Lưu lượng khí tái sinh
- Van tái sinh
- Tình trạng đường xả
- Nhiệt độ khi áp dụng
- Thời gian chu kỳ
- Hiệu suất làm mát
Để tham khảo hướng dẫn liên quan, xem cách điều chỉnh lưu lượng khí tái sinh trong máy sấy hấp thụ.
Điều này giúp tránh chẩn đoán nhầm một vấn đề tái sinh thành hiện tượng tạo kênh.
Dấu hiệu cho thấy hiện tượng tạo kênh có thể đang phát triển
Cần xem xét hiện tượng tạo kênh khi máy sấy xuất hiện sự kết hợp bất thường của nhiều triệu chứng, đặc biệt khi các điều chỉnh thông thường không thể khôi phục hiệu suất.
Các dấu hiệu cảnh báo điển hình có thể bao gồm:
- Điểm sương áp suất đầu ra tăng sớm hơn dự kiến
- Quá trình tái sinh có vẻ tốt nhưng hiệu suất hấp thụ vẫn kém
- Điểm sương tiếp tục suy giảm sau khi thay chất hút ẩm
- Có thể nhìn thấy lớp hấp thụ bị lún hoặc xuất hiện khoảng trống
- Chất hút ẩm suy giảm cục bộ
- Tổn thất áp suất thay đổi bất thường
- Hiệu suất sấy giảm mạnh khi lưu lượng khí tăng
Không có một triệu chứng riêng lẻ nào chứng minh chắc chắn rằng hiện tượng tạo kênh đang xảy ra.
Việc chẩn đoán cần kết hợp dữ liệu vận hành với kiểm tra vật lý lớp chất hút ẩm và các bộ phận phân phối dòng khí.
Vì sao hiện tượng tạo kênh làm tăng chi phí vận hành?
Hiện tượng tạo kênh làm giảm tỷ lệ vật liệu hấp thụ được sử dụng hiệu quả.
Nếu chỉ một phần lớp chất hút ẩm chịu phần lớn dòng khí, máy sấy có thể đạt điểm hơi ẩm xuyên qua sớm hơn mặc dù vẫn còn khả năng hấp thụ đáng kể ở những khu vực khác trong bình.
Điều này có thể dẫn đến:
- Tái sinh thường xuyên hơn
- Sử dụng khí purge không cần thiết
- Bộ gia nhiệt hoặc quạt thổi phải hoạt động nhiều hơn trong các hệ thống gia nhiệt
- Chất hút ẩm suy giảm nhanh hơn
- Điểm sương áp suất không ổn định
- Bảo trì sớm
Do đó, hiện tượng tạo kênh đồng thời tạo ra hai vấn đề:
Giảm công suất sấy hiệu dụng + hiệu quả sử dụng năng lượng kém hơn
Khắc phục phân phối dòng khí giúp tận dụng nhiều hơn khả năng hấp thụ đã được lắp đặt trong máy sấy thay vì bù đắp cho việc sử dụng lớp hấp thụ kém bằng cách tăng năng lượng tái sinh.
Trình tự xử lý sự cố tạo kênh thực tế
Khi nghi ngờ có hiện tượng tạo kênh, hãy kiểm tra hệ thống theo trình tự sau:
Lưu lượng và áp suất thực tế → Chất lượng khí đầu vào → Điểm sương áp suất → Lớp chất hút ẩm → Bộ phân phối dòng khí → Chuyển đổi tháp → Tái sinh → Tổn thất áp suất
Trước tiên, xác nhận máy sấy không bị quá tải.
Sau đó kiểm tra tình trạng nhiễm bẩn và điều kiện đầu vào trước khi mở tháp hấp thụ.
Nếu điều kiện vận hành bình thường, hãy kiểm tra độ lún của chất hút ẩm, bụi, khoảng trống, phân phối dòng khí bên trong, trình tự van, hiệu suất tái sinh và xu hướng tổn thất áp suất.
Nếu hiệu suất hấp thụ kém xuất hiện cùng với một số triệu chứng trên, xem cách chẩn đoán tình trạng suy giảm hiệu suất hấp thụ của máy sấy khí hấp thụ để có quy trình xử lý sự cố toàn hệ thống rộng hơn.
Kết luận: Tạo kênh là vấn đề về mức độ sử dụng dòng khí
Hiện tượng tạo kênh xảy ra khi khí nén không còn sử dụng lớp hấp thụ một cách đồng đều.
Lún chất hút ẩm, phát sinh bụi, hình thành khoảng trống, phân phối dòng khí không đồng đều, quá tải, chuyển tiếp áp suất bất thường, nhiễm bẩn và hạn chế dòng khí bên trong đều có thể góp phần hình thành các đường dòng ưu tiên.
Chiến lược phòng ngừa hiệu quả nhất là:
Duy trì dòng khí đồng đều → Giữ lớp chất hút ẩm ổn định → Vận hành trong điều kiện định mức → Kiểm soát chuyển đổi tháp → Bảo vệ lớp hấp thụ khỏi nhiễm bẩn → Theo dõi xu hướng hiệu suất
Khi dòng khí được phân phối chính xác, tỷ lệ chất hút ẩm tham gia hiệu quả vào quá trình hấp thụ sẽ lớn hơn.
Điều này giúp duy trì điểm sương áp suất ổn định, giảm tái sinh không cần thiết, giảm suy giảm chất hút ẩm và cải thiện hiệu quả dài hạn của hệ thống xử lý khí nén.
Nếu hiện tượng tạo kênh hoặc tình trạng điểm sương suy giảm lặp lại không thể được khắc phục thông qua kiểm tra thông thường, hãy liên hệ Lingyu để được hỗ trợ kỹ thuật và đánh giá hệ thống.
