Nguồn cung nitơ ổn định rất quan trọng trong nhiều quy trình công nghiệp cần kiểm soát mức độ tiếp xúc với oxy, bảo vệ sản phẩm khỏi oxy hóa hoặc cần một nguồn khí trơ đáng tin cậy.
Hệ thống tạo khí nitơ cho phép người dùng công nghiệp sản xuất nitơ tại chỗ từ khí nén thay vì hoàn toàn phụ thuộc vào bình khí hoặc nguồn nitơ lỏng được giao với số lượng lớn.
Đối với các cơ sở có nhu cầu nitơ thường xuyên, tạo nitơ tại chỗ có thể cải thiện tính độc lập của nguồn cung và tính linh hoạt trong vận hành. Tuy nhiên, hệ thống phù hợp cần được lựa chọn theo độ tinh khiết nitơ yêu cầu, lưu lượng, điều kiện khí cấp, số giờ vận hành và yêu cầu thực tế của quy trình.
Hệ thống tạo khí nitơ là gì?
Hệ thống tạo khí nitơ tách nitơ khỏi không khí trong khí quyển để cung cấp nguồn nitơ được kiểm soát tại điểm sử dụng.
Lingyu sử dụng công nghệ hấp thụ dao động áp suất, hay PSA, cho các hệ thống tạo nitơ công nghiệp.
Hệ thống PSA bao gồm hai bình hấp thụ chứa rây phân tử carbon, hay CMS. Hai tháp luân phiên giữa quá trình hấp thụ và tái sinh, cho phép tạo nitơ liên tục.
Máy tạo nitơ có thể được tích hợp với máy nén, máy sấy, bộ lọc, bình chứa nitơ, hệ thống điều khiển và thiết bị phân phối phía hạ lưu để hình thành một hệ thống cung cấp nitơ tại chỗ hoàn chỉnh.
Để biết giải thích chi tiết về quá trình phân tách, xem cách hệ thống tạo nitơ PSA hoạt động.

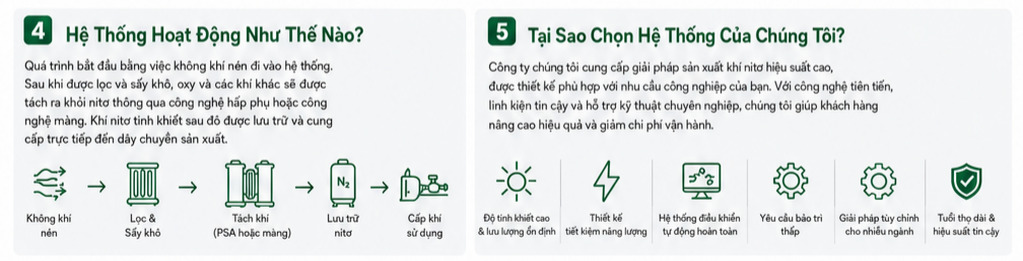

Hệ thống tạo khí nitơ hoạt động như thế nào?
Quá trình tạo nitơ bắt đầu từ không khí môi trường và bao gồm nén khí, xử lý khí, hấp thụ, tái sinh và tự động chuyển đổi tháp.
1. Nguồn khí nén
Không khí môi trường trước tiên được nén đến áp suất mà hệ thống PSA yêu cầu.
Máy tạo nitơ PSA của Lingyu vận hành với:
- Áp suất khí đầu vào: 0,5–0,8 MPa
- Nhiệt độ khí đầu vào: ≤40°C
Áp suất và nhiệt độ khí cấp ổn định rất quan trọng vì những thay đổi trong điều kiện đầu vào có thể ảnh hưởng đến công suất tạo nitơ và hiệu suất phân tách.
2. Xử lý khí nén
Khí nén cần được làm sạch và sấy trước khi đi vào các tháp hấp thụ.
Quá trình xử lý trước điển hình có thể bao gồm:
- Tách ẩm
- Sấy khí nén
- Lọc loại bỏ dầu
- Lọc hạt
- Xả nước ngưng
Xử lý khí cấp đúng cách giúp bảo vệ rây phân tử carbon, van khí nén và các thành phần khác của hệ thống.
Để biết giải thích tổng quát hơn về giai đoạn này, xem các thành phần của hệ thống xử lý khí nén.
3. Hấp thụ oxy
Khí nén đã xử lý đi vào một trong hai bình hấp thụ.
Rây phân tử carbon ưu tiên hấp thụ các phân tử oxy, trong khi nitơ đi qua lớp hấp thụ và được thu gom dưới dạng khí sản phẩm.
4. Tái sinh
Trong khi một tháp sản xuất nitơ, tháp thứ hai giảm áp và giải phóng lượng oxy đã được hấp thụ trước đó.
Trong quy trình PSA, một lượng nhỏ khí purge nitơ hỗ trợ quá trình tái sinh.
5. Tự động chuyển đổi tháp
Khi tháp hấp thụ đang hoạt động đạt đến khả năng hấp thụ được xác định trước, hệ thống tự động chuyển chế độ vận hành.
Tháp đã tái sinh bắt đầu sản xuất nitơ trong khi tháp đã bão hòa chuyển sang tái sinh.
Quá trình luân phiên này cho phép sản xuất nitơ liên tục dưới sự điều khiển của PLC.
Hệ thống có thể cung cấp độ tinh khiết nitơ nào?
Độ tinh khiết nitơ luôn cần được lựa chọn theo yêu cầu thực tế của quy trình.
Dải máy tạo nitơ PSA của Lingyu hỗ trợ độ tinh khiết nitơ từ 95% đến 99,999%, tùy theo cấu hình hệ thống.
Độ tinh khiết cao hơn không tự động là lựa chọn kinh tế nhất.
Khi yêu cầu độ tinh khiết trở nên khắt khe hơn, hệ thống thường phải loại bỏ nhiều oxy hơn, điều này ảnh hưởng đến yêu cầu khí cấp, hiệu suất thu hồi nitơ, kích thước thiết bị và hiệu quả kinh tế vận hành.
Do đó, một quy trình lựa chọn tốt nên bắt đầu từ nồng độ oxy tối đa cho phép thay vì chỉ yêu cầu độ tinh khiết nitơ cao nhất hiện có.
Để so sánh chi tiết hơn về độ tinh khiết, công suất và các yếu tố xác định công suất, xem hướng dẫn lựa chọn máy tạo nitơ PSA.
Tinh chế nitơ độ tinh khiết cao
Khi một quy trình yêu cầu hàm lượng oxy dư đặc biệt thấp, có thể sử dụng quá trình tinh chế bổ sung sau giai đoạn PSA chính.
Hệ thống tinh chế khử oxy dựa trên carbon của Lingyu được thiết kế để nâng cấp nitơ khoảng 99,9% lên ≥99,999%.
Oxy dư được loại bỏ thông qua phản ứng khử oxy dựa trên carbon, sau đó là loại bỏ CO₂ bổ sung, khử nước sâu và lọc chính xác.
Điều này cung cấp một phương án phù hợp về mặt kỹ thuật cho các ứng dụng yêu cầu nitơ độ tinh khiết rất cao mà không giả định rằng mọi máy tạo nitơ chỉ cần vận hành ở độ tinh khiết tối đa hiện có.
Toàn bộ tuyến tạo và tinh chế nitơ cần được lựa chọn theo chất lượng khí cuối cùng yêu cầu, lưu lượng, điều kiện vận hành và yêu cầu quy trình.
Các ưu điểm chính của việc tạo nitơ tại chỗ
Sản xuất nitơ liên tục
Hai tháp hấp thụ luân phiên giữa sản xuất và tái sinh, cho phép cung cấp khí liên tục.
Hệ thống điều khiển tự động phối hợp chu kỳ của hai tháp để duy trì đầu ra nitơ ở điều kiện vận hành yêu cầu.
Giảm phụ thuộc vào khí được giao
Sản xuất tại chỗ có thể giảm phụ thuộc vào việc thay bình thường xuyên hoặc nguồn nitơ được giao từ bên ngoài.
Điều này có thể đặc biệt hữu ích đối với các nhà máy có mức tiêu thụ nitơ ổn định hoặc cao.
Độ tinh khiết nitơ có thể lựa chọn
Hệ thống có thể được cấu hình theo nhu cầu thực tế của quy trình thay vì cung cấp cùng một độ tinh khiết cho mọi ứng dụng.
Dải PSA của Lingyu bao phủ độ tinh khiết nitơ từ 95%–99,999%.
Giám sát và bảo vệ tự động
Máy tạo nitơ PSA của Lingyu bao gồm:
- Tự động khởi động và dừng
- Van khí nén điều khiển bằng PLC
- Giám sát độ tinh khiết nitơ trực tuyến
- Giám sát lưu lượng trực tuyến
- Cảnh báo nitơ không đạt tiêu chuẩn
- Bảo vệ dừng tự động
- Nén chặt CMS
- Giám sát kỹ thuật số bằng màn hình cảm ứng
Các chức năng này hỗ trợ vận hành tự động đồng thời cho phép theo dõi các điều kiện quan trọng của hệ thống.
Tích hợp với cơ sở hạ tầng khí nén hiện có
Khi nhà máy đã có đủ khí nén được xử lý, máy tạo nitơ PSA có thể được tích hợp vào hệ thống tiện ích hiện có.
Toàn bộ hệ thống lắp đặt vẫn cần được đánh giá để bảo đảm đủ áp suất khí cấp, lưu lượng, khả năng sấy, lọc và lưu trữ.
Ứng dụng của hệ thống tạo khí nitơ
Hệ thống tạo nitơ có thể hỗ trợ nhiều ứng dụng công nghiệp.
Thực phẩm và đồ uống
Nitơ có thể được sử dụng ở những nơi việc giảm tiếp xúc với oxy giúp bảo vệ sản phẩm hoặc duy trì môi trường được kiểm soát.
Độ tinh khiết và lưu lượng cần được lựa chọn theo yêu cầu đóng gói hoặc sản xuất cụ thể.
Sản xuất điện tử và bán dẫn
Nitơ có thể được sử dụng trong môi trường sản xuất nơi việc kiểm soát oxy hóa hoặc duy trì khí quyển được kiểm soát là quan trọng.
Chất lượng khí yêu cầu phụ thuộc vào quy trình cụ thể và mức oxy dư cho phép.
Sản xuất dược phẩm
Nitơ có thể hỗ trợ blanketing, purge, môi trường sản xuất được kiểm soát và các yêu cầu sản xuất khác.
Các quy trình yêu cầu hàm lượng oxy dư đặc biệt thấp có thể cần nitơ PSA độ tinh khiết cao hoặc một giai đoạn tinh chế bổ sung.
Xử lý hóa chất và hóa dầu
Nitơ được sử dụng rộng rãi khi cần môi trường trơ để lưu trữ, kiểm soát phản ứng, purge hoặc bảo vệ quy trình.
Hệ thống cần được lựa chọn theo áp suất, độ tinh khiết, lưu lượng và yêu cầu an toàn thực tế của quy trình.
Dầu khí, ngoài khơi và hàng hải
Nitơ có thể được sử dụng trong tạo môi trường trơ, blanketing, purge và các hoạt động liên quan.
Cấu hình hệ thống cần tính đến môi trường vận hành cụ thể, các tiện ích sẵn có, yêu cầu áp dụng và đặc tính tiêu thụ nitơ.
Cắt laser và gia công kim loại
Nitơ có thể đóng vai trò là khí hỗ trợ trong một số quy trình cắt cần kiểm soát quá trình oxy hóa.
Đối với ứng dụng này, xem nguồn cung nitơ cho cắt laser.
Ô tô và sản xuất thông thường
Nitơ có thể được sử dụng trong một số quy trình xử lý nhiệt, sản xuất, thử nghiệm và môi trường được kiểm soát.
Độ tinh khiết và công suất cần phù hợp với yêu cầu sản xuất cụ thể thay vì áp dụng một thông số chung cho mọi quy trình sản xuất.
Điều gì giúp hệ thống tạo nitơ hoạt động hiệu quả?
Hiệu suất phụ thuộc vào nhiều yếu tố hơn chỉ mức tiêu thụ điện của máy tạo nitơ.
Các yếu tố quan trọng bao gồm:
- Độ tinh khiết nitơ yêu cầu
- Hiệu suất thu hồi nitơ
- Mức tiêu thụ khí cấp
- Mức sử dụng năng lượng của máy nén
- Tổn thất áp suất
- Năng lượng cho máy sấy và hệ thống lọc
- Chiến lược điều khiển hệ thống
- Lưu trữ nitơ
- Tải vận hành thực tế
Ví dụ, chỉ định độ tinh khiết nitơ cao hơn đáng kể so với mức quy trình yêu cầu có thể làm tăng nhu cầu khí cấp và ảnh hưởng đến hiệu suất thu hồi nitơ.
Tương tự, tổn thất áp suất quá mức trong thiết bị xử lý phía thượng lưu có thể làm tăng áp suất mà máy nén phải tạo ra để duy trì điều kiện đầu vào PSA yêu cầu.
Do đó, hiệu suất ở cấp hệ thống cần được đánh giá trên toàn bộ máy nén, thiết bị xử lý khí, máy tạo nitơ, bình chứa, hệ thống điều khiển và đặc tính nhu cầu thực tế.
Cách lựa chọn hệ thống tạo khí nitơ phù hợp
Hệ thống phù hợp phụ thuộc vào ứng dụng thay vì một thông số chung duy nhất.
Độ tinh khiết nitơ
Trước tiên, xác định nồng độ oxy có thể chấp nhận được.
Tránh chỉ định độ tinh khiết cao hơn mức quy trình yêu cầu.
Lưu lượng nitơ
Tính toán mức tiêu thụ bình thường và mức tiêu thụ đỉnh, bao gồm:
- Nhu cầu vận hành thông thường
- Nhu cầu đỉnh
- Các điểm sử dụng đồng thời
- Yêu cầu purge
- Tăng trưởng công suất trong tương lai
Máy tạo nitơ cần được xác định công suất theo điều kiện vận hành thực tế thay vì chỉ theo nhu cầu danh định.
Công suất khí cấp
Hệ thống khí nén phải cung cấp đủ khí đã xử lý mà không ảnh hưởng đến các hoạt động khác của nhà máy.
Do đó, khả năng cung cấp khí cấp cần được kiểm tra so với cả nhu cầu của máy tạo nitơ và các thiết bị tiêu thụ khí nén khác.
Áp suất và nhiệt độ vận hành
Điều kiện vận hành PSA của Lingyu bao gồm:
- Áp suất đầu vào: 0,5–0,8 MPa
- Nhiệt độ khí đầu vào: ≤40°C
Điều kiện thực tế tại địa điểm cần được đánh giá khi lựa chọn công suất hệ thống.
Lưu trữ nitơ
Kích thước bình chứa cần phản ánh biến động nhu cầu, chiến lược điều khiển máy tạo nitơ, mức tiêu thụ đỉnh và mô hình vận hành.
Không nên áp dụng một kích thước bình chứa chung cho mọi hệ thống nitơ.
Điều khiển và giám sát
Độ tinh khiết, lưu lượng, áp suất, cảnh báo và trạng thái hệ thống cần được hiển thị và giám sát trong quá trình vận hành.
Các chức năng truyền thông và giám sát từ xa yêu cầu cần được lựa chọn theo hệ thống tự động hóa của nhà máy.
Tổng chi phí sở hữu
Cần xem xét nhiều hơn giá mua thiết bị.
Các yếu tố liên quan bao gồm:
- Năng lượng máy nén
- Xử lý khí cấp
- Tình trạng CMS
- Bộ lọc
- Bảo trì
- Lưu trữ
- Phụ tùng thay thế
- Số giờ vận hành
Một hệ thống được xác định công suất đúng và chỉ sản xuất độ tinh khiết thực sự cần thiết có thể mang lại hiệu quả kinh tế dài hạn tốt hơn một hệ thống quá lớn được thiết kế theo độ tinh khiết cao không cần thiết.
Tại sao nên cân nhắc hệ thống tạo nitơ PSA của Lingyu?
Hệ thống nitơ PSA của Lingyu sử dụng:
- Hai tháp hấp thụ
- Rây phân tử carbon
- Điều khiển PLC tự động
- Giám sát độ tinh khiết nitơ trực tuyến
- Giám sát lưu lượng
- Bảo vệ khi nitơ không đạt tiêu chuẩn
- Tự động nén chặt CMS
- Màn hình cảm ứng hiển thị vận hành
Hệ thống hỗ trợ độ tinh khiết nitơ từ 95% đến 99,999%, với dải áp suất khí đầu vào 0,5–0,8 MPa và nhiệt độ khí đầu vào ≤40°C.
Những đặc điểm này cho phép máy tạo nitơ được cấu hình theo độ tinh khiết khí, công suất, điều kiện khí cấp và nhu cầu quy trình yêu cầu.
Kết luận
Hệ thống tạo khí nitơ cung cấp nguồn nitơ tại chỗ cho các quy trình công nghiệp yêu cầu nguồn khí ổn định và được kiểm soát.
Công nghệ tạo nitơ của Lingyu sử dụng hấp thụ dao động áp suất với rây phân tử carbon và hai tháp hấp thụ.
Hệ thống tự động luân phiên giữa hấp thụ và tái sinh, cho phép sản xuất nitơ liên tục đồng thời giám sát độ tinh khiết, lưu lượng, áp suất và trạng thái vận hành.
Dải PSA của Lingyu hỗ trợ độ tinh khiết nitơ từ 95% đến 99,999%, với áp suất khí đầu vào 0,5–0,8 MPa và nhiệt độ khí đầu vào ≤40°C.
Khi cần nitơ độ tinh khiết rất cao, quá trình tinh chế bổ sung có thể nâng cấp nitơ khoảng 99,9% lên ≥99,999% thay vì chỉ dựa vào giai đoạn phân tách PSA chính.
Hệ thống phù hợp cuối cùng cần được lựa chọn theo độ tinh khiết nitơ yêu cầu, lưu lượng, công suất khí cấp, điều kiện vận hành, yêu cầu lưu trữ, nhu cầu điều khiển và chi phí vận hành dài hạn.
Đối với yêu cầu cụ thể về độ tinh khiết, công suất và cấu hình hệ thống của dự án, hãy liên hệ Lingyu để được hỗ trợ kỹ thuật.
