Khí nén được sử dụng rộng rãi trong công nghiệp hiện đại để vận hành dụng cụ khí nén, hỗ trợ dây chuyền sản xuất tự động, điều khiển van và thiết bị đo lường, đồng thời duy trì hoạt động ổn định của các quy trình sản xuất. Tuy nhiên, không khí trong khí quyển tự nhiên chứa hơi nước và lượng ẩm này vẫn tồn tại trong hệ thống khí nén sau quá trình nén.
Hiểu rõ nguyên lý hoạt động của máy sấy khí nén giúp người dùng công nghiệp xác định cách độ ẩm được loại bỏ, tại sao điểm sương áp suất lại quan trọng và công nghệ máy sấy nào phù hợp với các điều kiện vận hành khác nhau.
Máy sấy khí nén chủ yếu làm giảm hơi nước trong khí nén. Khi kết hợp với bộ lọc, bộ tách và bộ xả phù hợp, máy sấy trở thành một phần của hệ thống xử lý khí hoàn chỉnh giúp bảo vệ thiết bị và quy trình phía sau.

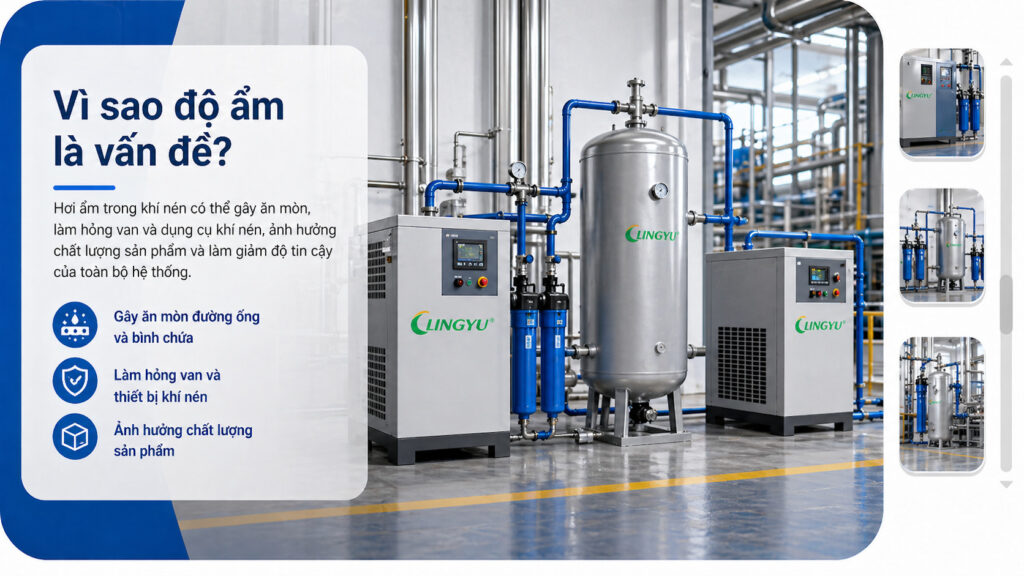

Tại sao độ ẩm trong khí nén là một vấn đề?
Không khí trong khí quyển luôn chứa một lượng hơi nước nhất định. Khi không khí này đi vào máy nén, độ ẩm cũng đi vào cùng với nó.
Quá trình nén làm tăng nhiệt độ và tập trung hơi nước vào một thể tích nhỏ hơn. Khi khí nén sau đó nguội đi, một phần hơi nước đạt đến điểm sương và ngưng tụ thành nước lỏng.
Nếu độ ẩm không được kiểm soát đầy đủ, nó có thể góp phần gây ăn mòn đường ống, sự cố van và thiết bị khí nén, thiết bị đo lường hoạt động không ổn định, lỗi sản xuất liên quan đến độ ẩm và đóng băng khi đường ống khí nén tiếp xúc với nhiệt độ đủ thấp.
Mức độ sấy cần thiết phụ thuộc vào ứng dụng thực tế thay vì một tiêu chuẩn chất lượng khí duy nhất áp dụng cho mọi hệ thống.

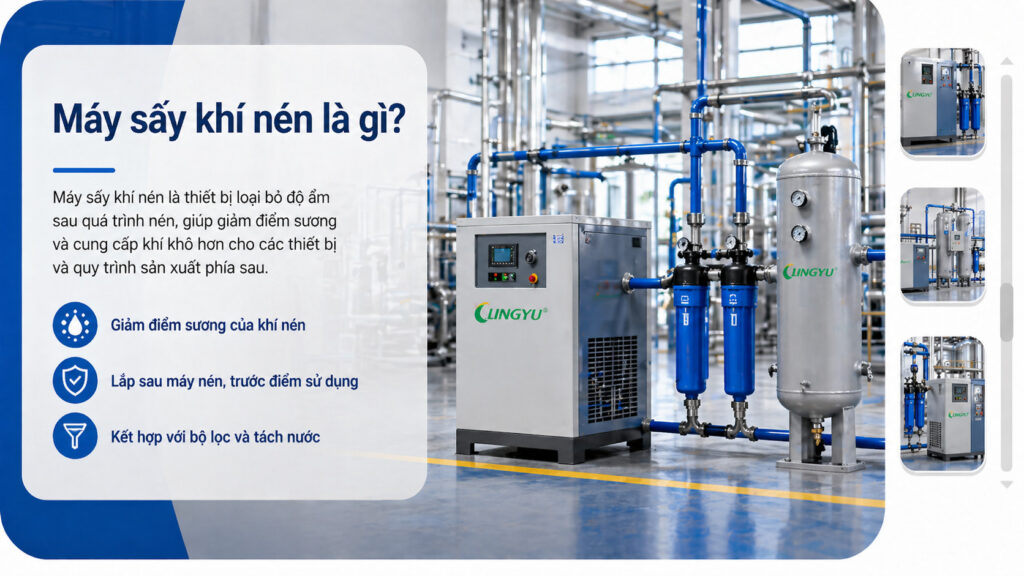

Máy sấy khí nén là gì?
Máy sấy khí nén là thiết bị kiểm soát độ ẩm được lắp đặt trong hệ thống xử lý khí nén.
Mục đích chính của thiết bị là làm giảm điểm sương áp suất, tức nhiệt độ tại đó hơi nước trong khí nén bắt đầu ngưng tụ khi khí vẫn ở áp suất vận hành.
Điểm sương áp suất càng thấp thì khí nén có thể đạt nhiệt độ càng thấp trước khi xảy ra ngưng tụ bổ sung.
Máy sấy thường hoạt động cùng với các thiết bị như bộ làm mát sau, bộ tách khí-nước, bộ lọc, bình chứa và bộ xả tự động. Trình tự xử lý cụ thể phụ thuộc vào công nghệ máy sấy và chất lượng khí yêu cầu.
Nguyên lý hoạt động của máy sấy khí nén
Nguyên lý hoạt động cơ bản của máy sấy khí nén là loại bỏ đủ lượng hơi nước để đạt điểm sương áp suất đầu ra mà ứng dụng yêu cầu.
Sau quá trình nén, khí nén nóng thường được làm mát để một phần nước lỏng đã ngưng tụ có thể được tách trước khi khí đi vào giai đoạn sấy chính.
Sau đó, máy sấy loại bỏ thêm độ ẩm bằng phương pháp sấy phù hợp. Hai phương pháp công nghiệp quan trọng nhất là làm lạnh và hấp phụ.
Sau khi sấy, khí nén được cung cấp xuống hệ thống phía sau với mức độ ẩm phù hợp với quy trình sử dụng.
Để so sánh rộng hơn hai công nghệ này, hãy xem hướng dẫn so sánh máy sấy khí lạnh và máy sấy khí hấp thụ.

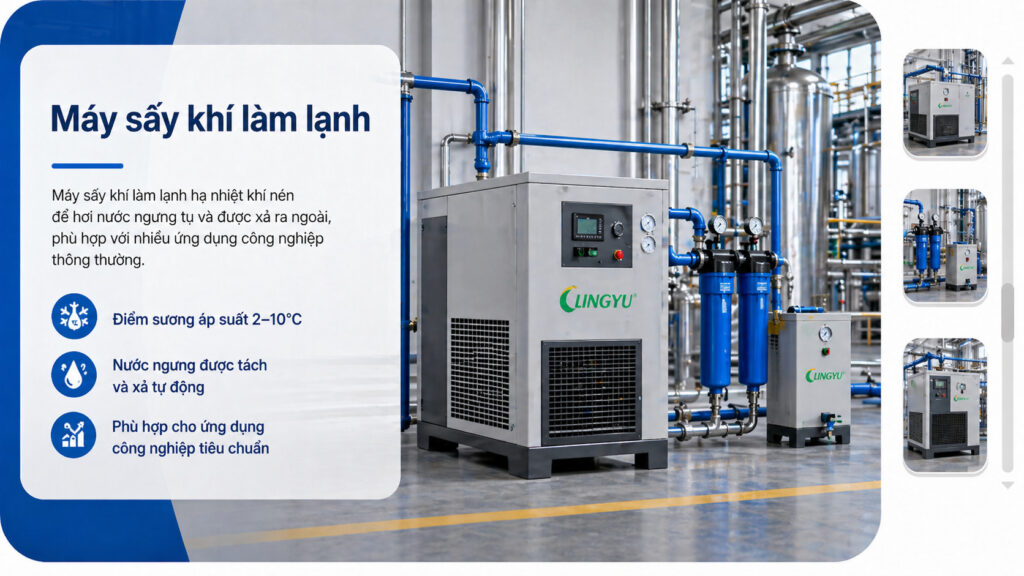

Máy sấy khí nén lạnh hoạt động như thế nào?
Máy sấy khí lạnh loại bỏ độ ẩm bằng cách làm mát khí nén cho đến khi hơi nước ngưng tụ thành nước lỏng.
Trong một quy trình sấy lạnh điển hình, khí nén đầu vào trước tiên được làm mát sơ bộ thông qua trao đổi nhiệt. Sau đó, khí đi vào dàn bay hơi môi chất lạnh, tại đây quá trình làm lạnh sâu hơn khiến hơi ẩm ngưng tụ.
Khí nén được làm mát để đạt điểm sương áp suất khoảng 2–10°C trong các điều kiện vận hành phù hợp. Hơi ẩm ngưng tụ được tách khỏi khí nén và xả qua hệ thống thoát nước. Sau đó, khí nén khô được gia nhiệt lại trước khi rời khỏi máy sấy.
Quá trình sấy lạnh diễn ra theo trình tự sau:
- Khí nén nóng đi vào máy sấy.
- Khí được làm mát sơ bộ thông qua trao đổi nhiệt.
- Dàn bay hơi môi chất lạnh tiếp tục làm giảm nhiệt độ khí.
- Hơi nước ngưng tụ thành nước lỏng.
- Bộ tách loại bỏ nước ngưng khỏi khí nén.
- Nước ngưng được xả qua hệ thống thoát nước.
- Khí nén khô được gia nhiệt lại trước khi rời khỏi máy sấy.
Sấy lạnh phù hợp với nhiều hệ thống khí nén công nghiệp thông thường khi chỉ cần điểm sương áp suất ở mức vừa phải.
Để tìm hiểu chi tiết hơn về quá trình này, hãy xem nguyên lý hoạt động của máy sấy khí lạnh làm mát bằng không khí.
Máy sấy khí nén hấp thụ hoạt động như thế nào?
Máy sấy khí hấp thụ loại bỏ hơi nước thông qua quá trình hấp phụ thay vì làm lạnh.
Khí nén đi qua lớp chất hút ẩm, tại đây hơi nước được giữ lại trên bề mặt vật liệu hấp phụ. Các thiết kế tái sinh thường sử dụng hai tháp để một tháp hấp phụ độ ẩm trong khi tháp còn lại thực hiện quá trình tái sinh.
Quá trình luân phiên này cho phép sấy liên tục đồng thời giúp chất hút ẩm đã bão hòa khôi phục khả năng hấp phụ.
Nguyên lý hoạt động của máy sấy tái sinh không gia nhiệt
Máy sấy khí hấp thụ tái sinh không gia nhiệt dòng HH của Lingyu hoạt động theo nguyên lý hấp phụ biến thiên áp suất (Pressure Swing Adsorption – PSA).
Khi áp suất riêng phần của hơi nước cao, chất hút ẩm hấp phụ độ ẩm từ khí nén. Trong quá trình tái sinh, một phần khí nén khô do máy sấy tạo ra được sử dụng làm khí xả tái sinh.
Áp suất riêng phần của hơi nước thấp hơn cho phép lượng ẩm đã hấp phụ trước đó giải hấp khỏi tháp tái sinh. Khí xả sau đó mang lượng ẩm được giải phóng ra khỏi hệ thống.
Cấu hình không gia nhiệt dòng HH hoạt động với các thông số sau:
- Mức tiêu thụ khí xả trung bình: 8–14%
- Điểm sương áp suất đầu ra: ≤−40°C
- Chất hút ẩm: Alumina hoạt tính + Rây phân tử hiệu suất cao
- Áp suất đầu vào định mức: 0,7 MPa
- Phạm vi áp suất vận hành: 0,6–1,0 MPa
- Nhiệt độ đầu vào định mức: 10–30°C
- Nhiệt độ đầu vào tối đa: ≤40°C
- Nhiệt độ môi trường định mức: 35°C
- Phạm vi nhiệt độ môi trường vận hành: 2–45°C
Những đặc tính vận hành này giúp phương pháp sấy hấp phụ phù hợp với các ứng dụng yêu cầu điểm sương áp suất thấp hơn đáng kể so với mức mà sấy lạnh có thể cung cấp.
Để tìm hiểu chi tiết hơn về hoạt động luân phiên giữa hai tháp, hãy xem cách máy sấy hấp phụ hai tháp duy trì quá trình sấy liên tục.
Các phương pháp tái sinh chính của máy sấy hấp thụ
Các máy sấy hấp phụ khác nhau sử dụng những phương pháp khác nhau để khôi phục khả năng loại bỏ độ ẩm của chất hút ẩm.
Tái sinh không gia nhiệt
Máy sấy tái sinh không gia nhiệt sử dụng một phần khí nén khô đầu ra làm khí xả tái sinh.
Trong cấu hình không gia nhiệt dòng HH, mức tiêu thụ khí xả trung bình là 8–14% và điểm sương áp suất đầu ra là ≤−40°C.
Do quá trình tái sinh không cần bộ gia nhiệt bên ngoài nên cơ chế vận hành tương đối đơn giản, mặc dù một phần khí sản phẩm khô bị tiêu thụ trong quá trình tái sinh.
Tái sinh bằng khí xả gia nhiệt
Máy sấy tái sinh bằng khí xả gia nhiệt sử dụng nguồn nhiệt bên ngoài để cung cấp năng lượng nhiệt cần thiết cho quá trình giải hấp, đồng thời sử dụng một phần khí sản phẩm khô làm khí mang trong quá trình tái sinh.
Chất hút ẩm trước tiên trải qua quá trình giải hấp bằng nhiệt, sau đó là quá trình tái sinh làm mát. Chỉ giải hấp hoàn toàn chưa đủ để khôi phục hoàn toàn khả năng hấp phụ; chất hút ẩm cũng phải được làm nguội về gần nhiệt độ ban đầu trước khi bước vào giai đoạn hấp phụ tiếp theo.
Cấu hình khí xả gia nhiệt dòng HH hoạt động với các thông số sau:
- Mức tiêu thụ khí xả trung bình: 4–8%
- Điểm sương áp suất đầu ra: ≤−40°C
- Chất hút ẩm: Alumina hoạt tính + Rây phân tử hiệu suất cao
- Áp suất đầu vào định mức: 0,7 MPa
- Phạm vi áp suất vận hành: 0,6–1,0 MPa
- Nhiệt độ đầu vào định mức: 10–30°C
- Nhiệt độ đầu vào tối đa: ≤40°C
- Nhiệt độ môi trường định mức: 35°C
- Phạm vi nhiệt độ môi trường vận hành: 2–45°C
So với cấu hình không gia nhiệt, quá trình sử dụng khí xả gia nhiệt làm giảm lượng khí nén khô cần thiết cho quá trình tái sinh.
Tái sinh gia nhiệt bằng quạt thổi và tái sinh bằng nhiệt nén
Máy sấy tái sinh gia nhiệt bằng quạt thổi và máy sấy tái sinh bằng nhiệt nén cung cấp thêm các phương pháp tái sinh cho những ứng dụng mà việc giảm tiêu thụ khí nén là yếu tố quan trọng.
Trong cấu hình gia nhiệt bằng quạt thổi không tiêu hao khí, không khí môi trường có thể được quạt hút vào và gia nhiệt trước khi đi qua tháp tái sinh để giải hấp độ ẩm.
Trong giai đoạn làm mát, không khí tuần hoàn qua bộ làm mát trung gian và tháp tái sinh trong một mạch kín. Điều này cho phép lớp chất hút ẩm đã tái sinh được làm nguội mà không tiêu thụ khí sản phẩm khô.
Máy sấy tái sinh bằng nhiệt nén sử dụng năng lượng nhiệt có sẵn từ quá trình nén như một phần của quá trình tái sinh chất hút ẩm, cung cấp thêm một lựa chọn cho các hệ thống mà mức tiêu thụ khí nén và tổng mức sử dụng năng lượng là những yếu tố lựa chọn quan trọng.
Tại sao nguyên lý hoạt động của máy sấy lại quan trọng?
Hiểu cách máy sấy loại bỏ độ ẩm giúp lựa chọn công nghệ phù hợp, duy trì hiệu suất ổn định và chẩn đoán các vấn đề liên quan đến quá trình sấy dễ dàng hơn.
Máy sấy khí lạnh phụ thuộc nhiều vào công suất làm lạnh, hiệu suất truyền nhiệt, khả năng tách nước ngưng và hệ thống xả.
Máy sấy hấp phụ phụ thuộc vào tình trạng chất hút ẩm, chất lượng tái sinh, quá trình chuyển đổi tháp, hoạt động của van và phương pháp tái sinh được lựa chọn.
Do đó, hai công nghệ này có yêu cầu bảo trì, đặc tính tiêu thụ năng lượng, yêu cầu tái sinh và khả năng đạt điểm sương áp suất khác nhau.

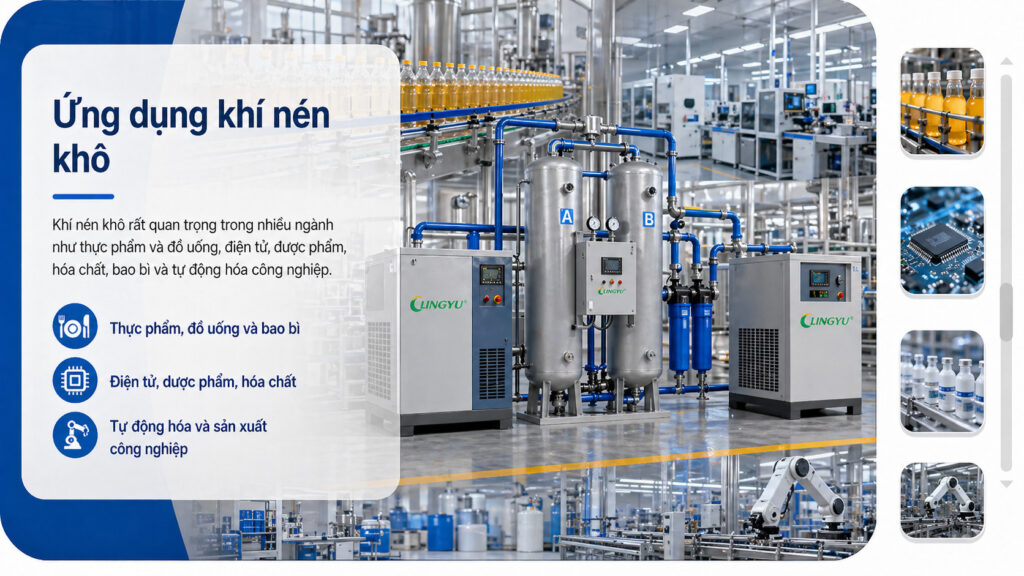

Các ứng dụng phụ thuộc vào khí nén khô
Yêu cầu về sấy khác nhau đáng kể giữa các ứng dụng công nghiệp.
Sản xuất thông thường có thể chủ yếu cần khả năng bảo vệ đáng tin cậy chống lại nước ngưng, trong khi sản xuất điện tử, thiết bị đo lường, sản xuất dược phẩm, mạng lưới khí nén ngoài trời và các quy trình nhạy cảm với độ ẩm khác có thể yêu cầu điểm sương áp suất thấp hơn đáng kể.
Yếu tố quan trọng không chỉ là tên ngành. Việc lựa chọn máy sấy cần dựa trên khả năng chịu ẩm thực tế của quy trình và nhiệt độ thấp nhất mà khí nén sẽ gặp phải.
Cách lựa chọn máy sấy khí nén phù hợp
Câu hỏi đầu tiên cần đặt ra là: Quy trình thực tế yêu cầu điểm sương áp suất bao nhiêu?
Nếu điểm sương áp suất 2–10°C là đủ, máy sấy khí lạnh có thể phù hợp.
Nếu quy trình yêu cầu điểm sương áp suất thấp hơn đáng kể, nên xem xét máy sấy hấp phụ. Ví dụ, các cấu hình không gia nhiệt và khí xả gia nhiệt dòng HH có thể đạt điểm sương áp suất đầu ra ≤−40°C trong các điều kiện vận hành được quy định.
Các yếu tố lựa chọn quan trọng khác bao gồm:
- Lưu lượng khí
- Nhiệt độ đầu vào
- Áp suất đầu vào
- Điều kiện môi trường
- Độ sụt áp
- Mức tiêu thụ cho quá trình tái sinh
- Thời gian vận hành
- Chi phí năng lượng
Các yếu tố này cần được đánh giá cùng nhau thay vì lựa chọn máy sấy chỉ dựa trên lưu lượng danh định hoặc loại máy sấy.
Để biết thêm chi tiết về xác định công suất và lựa chọn thiết bị, hãy xem hướng dẫn lựa chọn máy sấy khí nén.
Các bộ phận hỗ trợ trong hệ thống xử lý khí nén
Máy sấy khí nén không tự loại bỏ mọi loại chất ô nhiễm.
Bộ lọc, bộ tách và bộ xả có thể cần thiết để kiểm soát nước lỏng, sol khí dầu, hạt bụi và các chất ô nhiễm khác trước hoặc sau giai đoạn sấy.
Trong hệ thống kết hợp giữa sấy lạnh và sấy hấp phụ, khí nén ẩm trước tiên đi qua giai đoạn sấy lạnh. Sau khi làm mát và tách nước ngưng, khí nén đã được sấy một phần đi qua bộ lọc loại bỏ dầu trước khi đi vào lớp hấp phụ.
Độ ẩm còn lại sau đó được chất hút ẩm hấp phụ. Khí nén có điểm sương thấp tiếp tục đi qua bộ lọc hạt hiệu suất cao để loại bỏ bụi và các hạt chất hút ẩm còn sót lại trước khi được cấp xuống hệ thống phía sau.
Cấu hình này cho thấy tại sao hiệu suất máy sấy cần được xem xét như một phần của hệ thống xử lý khí nén hoàn chỉnh thay vì như một thiết bị riêng lẻ.

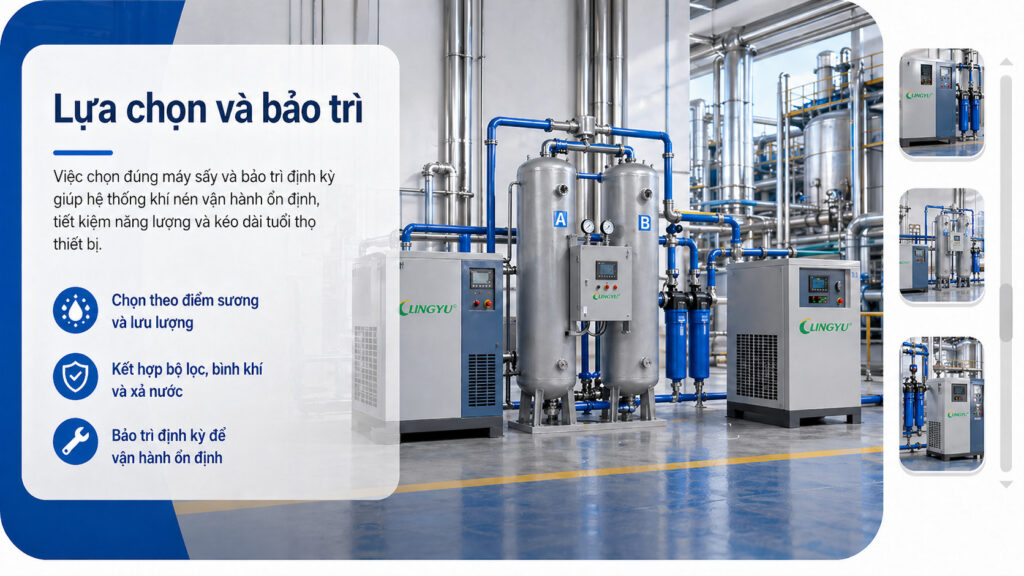

Bảo trì và vận hành đáng tin cậy
Việc bảo trì máy sấy cần tập trung vào các bộ phận ảnh hưởng trực tiếp đến quá trình sấy.
Bảo trì máy sấy khí lạnh
Đối với hệ thống sấy lạnh, cần chú ý đến bình ngưng, dàn bay hơi, các bộ phận hệ thống lạnh, bộ trao đổi nhiệt, bộ tách, bộ xả và điều kiện vận hành.
Khả năng truyền nhiệt kém, tách nước ngưng không đầy đủ hoặc sự cố xả nước có thể cản trở quá trình loại bỏ độ ẩm và làm giảm hiệu suất sấy.
Bảo trì máy sấy hấp phụ
Đối với hệ thống hấp phụ, các khu vực quan trọng bao gồm tình trạng chất hút ẩm, van, hệ thống tái sinh, trình tự chuyển đổi tháp, bộ lọc và hệ thống điều khiển.
Điểm sương áp suất cũng cần được theo dõi vì sự thay đổi về hiệu suất điểm sương có thể cho thấy hệ thống sấy không còn hoạt động như dự kiến.
Kết luận
Nguyên lý hoạt động của máy sấy khí nén dựa trên một mục tiêu chính: giảm hơi nước để đạt điểm sương áp suất mà ứng dụng yêu cầu.
Máy sấy khí lạnh thực hiện điều này bằng cách làm mát khí nén, làm ngưng tụ hơi ẩm, tách nước lỏng tạo thành, xả nước ngưng và gia nhiệt lại khí khô trước khi xả ra. Giai đoạn sấy lạnh có thể cung cấp điểm sương áp suất khoảng 2–10°C trong các điều kiện vận hành phù hợp.
Máy sấy hấp phụ sử dụng vật liệu hút ẩm để giữ lại hơi nước còn lại và tái sinh lớp chất hút ẩm để vận hành lặp lại. Cấu hình không gia nhiệt dòng HH hoạt động với mức tiêu thụ khí xả trung bình 8–14% và điểm sương áp suất đầu ra ≤−40°C, trong khi cấu hình khí xả gia nhiệt dòng HH có mức tiêu thụ khí xả trung bình 4–8% và điểm sương áp suất đầu ra ≤−40°C.
Không có công nghệ nào tự động tốt hơn cho mọi hệ thống khí nén. Lựa chọn phù hợp phụ thuộc vào điểm sương áp suất yêu cầu, lưu lượng khí, điều kiện đầu vào, yêu cầu tái sinh, môi trường vận hành và nhu cầu tổng thể của quy trình.
