Máy tạo khí nitơ PSA bị áp suất thấp là một trong những sự cố có thể ảnh hưởng trực tiếp đến lưu lượng cấp khí nitơ, độ ổn định của hệ thống và tính liên tục của dây chuyền sản xuất.
Tuy nhiên, khi áp suất khí nitơ không đạt yêu cầu, nguyên nhân không nhất thiết nằm bên trong máy tạo khí nitơ. Sự cố có thể xuất phát từ máy nén khí, bình chứa khí, máy sấy khí, bộ lọc, đường ống, van khí nén, tháp hấp phụ hoặc nhu cầu sử dụng khí nitơ vượt quá công suất thiết kế.
Bài viết này trình bày quy trình kiểm tra và xử lý sự cố áp suất thấp của máy tạo khí nitơ PSA theo trình tự từ nguồn khí nén đến thiết bị PSA và điểm sử dụng cuối cùng. Cách tiếp cận này giúp kỹ thuật viên xác định nguyên nhân có hệ thống trước khi tháo kiểm tra các bộ phận bên trong máy.
Dấu hiệu thường gặp khi máy tạo khí nitơ PSA bị thiếu áp suất
Một số biểu hiện phổ biến bao gồm:
- Áp suất khí nén đầu vào có vẻ bình thường nhưng tháp hấp phụ tăng áp chậm.
- Áp suất khí nitơ đầu ra không đạt giá trị yêu cầu.
- Độ tinh khiết nitơ đạt yêu cầu nhưng áp suất đầu ra vẫn thấp.
- Áp suất tăng giảm bất thường trong quá trình vận hành.
- Áp suất khí nitơ giảm rõ rệt khi nhu cầu sử dụng tăng.
- Chênh lệch áp suất giữa đầu ra máy nén khí và đầu vào máy tạo nitơ quá lớn.

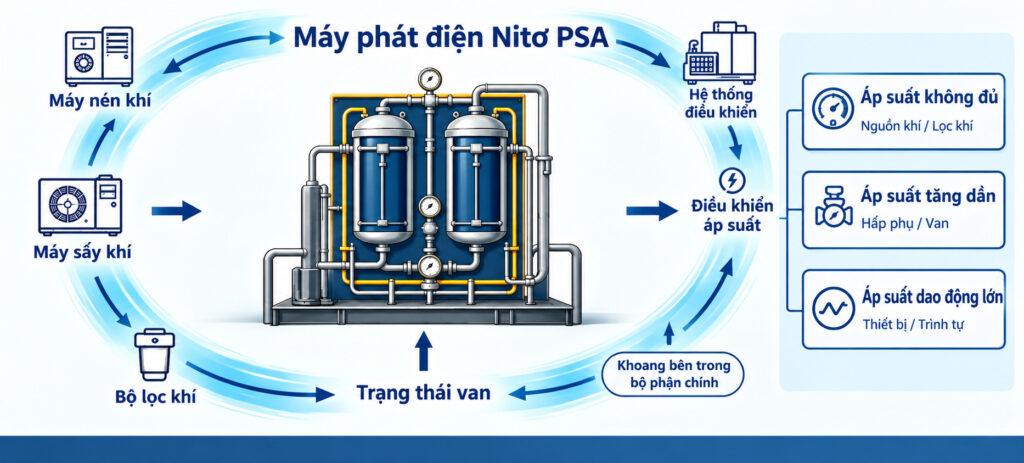

Để tránh tháo máy không cần thiết, nên kiểm tra theo thứ tự:
Máy nén khí → bình chứa và máy sấy khí → bộ lọc và đường ống → hệ thống van PSA → tháp hấp phụ → điều khiển → nhu cầu sử dụng khí nitơ.
Bước 1: Kiểm tra nguồn khí nén đầu vào
Máy tạo khí nitơ PSA phụ thuộc vào nguồn khí nén có lưu lượng và áp suất phù hợp. Nếu hệ thống khí nén phía trước không cung cấp đủ lưu lượng hoặc áp suất không ổn định, tháp hấp phụ sẽ khó đạt điều kiện vận hành cần thiết.
Kiểm tra áp suất đầu ra của máy nén khí
Đo áp suất trực tiếp tại đầu ra máy nén khí và so sánh với áp suất tại đầu vào máy tạo khí nitơ.
Nếu áp suất đầu ra của máy nén thấp hơn yêu cầu của thiết bị, cần kiểm tra:
- Chế độ tải và không tải của máy nén khí.
- Hoạt động của van hút.
- Công suất thực tế của máy nén.
- Tình trạng cụm trục vít hoặc piston.
- Cài đặt điều khiển áp suất.
- Tổng nhu cầu sử dụng khí nén của nhà máy.
Không nên chỉ tăng áp suất cài đặt của máy nén để bù cho một nguyên nhân chưa được xác định. Nếu áp suất tại máy nén bình thường nhưng giảm đáng kể trước khi đến máy tạo nitơ, vấn đề có thể nằm ở bộ lọc, máy sấy, đường ống, van hoặc rò rỉ.
Để hiểu rõ hơn, xem hướng dẫn về sụt áp trong hệ thống khí nén.
Kiểm tra bình chứa khí và hệ thống xả nước
Kiểm tra bình chứa khí, van xả nước bằng tay, bộ xả nước tự động và các đầu nối.
Van xả không đóng kín có thể liên tục làm thất thoát khí nén, khiến hệ thống khó duy trì áp suất ổn định.
Cần xác nhận:
- Van xả đóng kín sau khi xả nước.
- Bộ xả nước tự động hoạt động bình thường.
- Các đầu nối của bình chứa không bị rò rỉ.
- Mặt bích, mối nối và phụ kiện đường ống đảm bảo kín khí.
Kiểm tra tình trạng máy sấy khí
Khí nén cấp cho hệ thống PSA cần được xử lý phù hợp trước khi đi vào tháp hấp phụ.
Máy sấy khí hoạt động không đúng có thể làm tăng tổn thất áp suất, đồng thời đưa lượng ẩm không mong muốn vào hệ thống.
Kiểm tra:
- Trạng thái vận hành của máy sấy.
- Hệ thống xả nước ngưng.
- Chênh áp qua máy sấy.
- Điểm sương nếu có thiết bị giám sát.
- Van bypass có đang mở ngoài ý muốn hay không.
Để tìm hiểu thêm về vai trò của thiết bị xử lý khí, xem hướng dẫn về hệ thống máy sấy khí nén.
Bước 2: Kiểm tra đường ống và bộ lọc khí nén
Nếu áp suất tại máy nén đáp ứng yêu cầu, bước tiếp theo là xác định liệu áp suất có bị thất thoát trên đường đến máy tạo khí nitơ PSA hay không.
Phương pháp hiệu quả là đo áp suất tại nhiều vị trí khác nhau trong hệ thống.
Kiểm tra rò rỉ khí nén
Tập trung kiểm tra:
- Các khớp nối đường ống.
- Mặt bích.
- Đường ống mềm.
- Các vị trí kết nối van.
- Đầu nối đồng hồ áp suất.
- Đầu vào và đầu ra của hệ thống PSA.
- Các kết nối trên bình chứa khí nén và bình chứa nitơ.
Tại những vị trí phù hợp với quy trình an toàn của nhà máy, có thể sử dụng dung dịch phát hiện rò rỉ thích hợp để kiểm tra các mối nối.
Nếu phát hiện rò rỉ, cần siết lại mối nối hoặc thay thế gioăng, phớt và các chi tiết làm kín đã xuống cấp.
Xem thêm hướng dẫn về phát hiện rò rỉ trong hệ thống khí nén.
Kiểm tra chênh áp qua bộ lọc
Lõi lọc bị bẩn hoặc tắc có thể hạn chế lưu lượng khí nén ngay cả khi áp suất tại máy nén vẫn bình thường.
Thay vì chỉ dựa vào thời gian sử dụng, nên đo áp suất trước và sau từng cấp lọc.
Tùy cấu hình hệ thống, cần kiểm tra:
- Bộ lọc sơ cấp.
- Bộ lọc tách dầu.
- Bộ lọc tinh.
- Bộ lọc than hoạt tính nếu được trang bị.
Nếu chênh áp vượt giới hạn do nhà sản xuất bộ lọc quy định, cần thay lõi lọc phù hợp.
Có thể tham khảo thêm các bộ lọc khí nén chính xác dành cho hệ thống xử lý khí nén công nghiệp.
Kiểm tra kích thước đường ống và vị trí van
Dòng khí có thể bị hạn chế bởi:
- Đường ống có đường kính quá nhỏ.
- Đường ống quá dài.
- Quá nhiều co, cút hoặc phụ kiện.
- Van bi chưa mở hoàn toàn.
- Van một chiều bị kẹt.
- Tạp chất tích tụ bên trong van.
Kiểm tra từng van cách ly và đảm bảo chúng ở đúng vị trí vận hành. Van một chiều cũng cần được kiểm tra nếu có dấu hiệu cản trở dòng khí.
Bước 3: Kiểm tra hệ thống van của máy tạo khí nitơ PSA
Công nghệ PSA dựa trên quá trình chuyển đổi tuần hoàn giữa các giai đoạn hấp phụ, giảm áp, tái sinh và cân bằng áp suất.
Vì vậy, van chuyển đổi bị rò rỉ, đóng không kín hoặc hoạt động không đúng thời điểm có thể khiến tháp hấp phụ không đạt áp suất cần thiết.
Kiểm tra hoạt động của van chuyển đổi
Theo dõi máy trong một số chu kỳ PSA hoàn chỉnh.
Chú ý các dấu hiệu:
- Thời điểm chuyển van không đồng đều.
- Van phản ứng chậm.
- Có tiếng xì khí liên tục.
- Van bị kẹt.
- Khí xả bất thường.
- Đường cong áp suất của tháp A và tháp B khác nhau đáng kể.
Nếu van không đóng kín, cần kiểm tra đế van, bộ truyền động, gioăng làm kín và các bộ phận bên trong theo hướng dẫn bảo trì của thiết bị.
Kiểm tra van điện từ và khí điều khiển
Các van khí nén cần nguồn khí điều khiển ổn định và van điện từ hoạt động chính xác.
Cần kiểm tra:
- Tín hiệu điện của van điện từ.
- Tình trạng cuộn coil.
- Đường ống khí điều khiển.
- Áp suất khí điều khiển.
- Phản ứng của bộ truyền động khí nén.
Không nên áp dụng một giá trị áp suất điều khiển cố định cho tất cả các máy. Giá trị chính xác phải dựa trên thiết kế van và thông số của từng model PSA.
Kiểm tra van điều áp và van xả
Van điều áp hoạt động không ổn định hoặc van xả không đóng hoàn toàn có thể liên tục làm mất khí, khiến hệ thống không thể duy trì áp suất.
Nên quan sát thời điểm áp suất giảm trong chu kỳ PSA. Nếu hiện tượng chỉ xuất hiện ở một giai đoạn cụ thể, điều này có thể giúp xác định van hoặc bước vận hành liên quan.
Bước 4: Kiểm tra tháp hấp phụ và sàng phân tử carbon CMS
Sau khi loại trừ các vấn đề từ nguồn khí nén, đường ống, bộ lọc và van, có thể chuyển sang kiểm tra phần hấp phụ của máy.
Kiểm tra rò rỉ tại tháp hấp phụ
Kiểm tra:
- Mặt bích của tháp.
- Đầu nối đồng hồ áp suất.
- Các đầu nối thiết bị đo.
- Vị trí kết nối giữa van và tháp.
- Gioăng và các chi tiết làm kín có thể tiếp cận.
Ngay cả một điểm rò rỉ tương đối nhỏ cũng có thể ảnh hưởng đến quá trình tăng áp nếu hiện tượng này lặp lại trong mỗi chu kỳ PSA.
Kiểm tra tình trạng sàng phân tử carbon
Sàng phân tử carbon (CMS – Carbon Molecular Sieve) là vật liệu hấp phụ quan trọng của máy tạo khí nitơ PSA.
Sự xuống cấp cơ học, nhiễm bẩn, đóng bánh, lún lớp vật liệu hoặc hiện tượng tạo bụi CMS có thể ảnh hưởng đến phân bố dòng khí và hiệu suất vận hành.
Một số dấu hiệu cần chú ý:
- Xuất hiện bụi CMS.
- Áp suất vận hành bất thường.
- Tổn thất áp suất tăng.
- Hoạt động của máy không ổn định.
- Có dấu hiệu lún hoặc dịch chuyển lớp vật liệu hấp phụ.
Nếu phát hiện CMS bị tạo bụi, không nên chỉ bổ sung vật liệu mới mà không xác định nguyên nhân.
Xem hướng dẫn chuyên sâu về hiện tượng tạo bụi và xuống cấp vật liệu hấp phụ trong máy tạo khí nitơ PSA.
Kiểm tra quá trình cân bằng áp suất và tái sinh
Cân bằng áp suất là một phần quan trọng của chu kỳ PSA.
Van cân bằng hoạt động không đúng, thất thoát khí tái sinh quá lớn hoặc trình tự chuyển đổi bất thường có thể khiến tháp tiếp theo bắt đầu chu kỳ ở điều kiện áp suất không phù hợp.
Nên so sánh:
- Áp suất tháp A.
- Áp suất tháp B.
- Quá trình cân bằng áp suất.
- Khí xả tái sinh.
- Trình tự đóng mở van.
với thông số vận hành do nhà sản xuất quy định.
Không nên tự ý thay đổi thời gian hấp phụ, tái sinh hoặc cân bằng áp suất chỉ để làm áp suất tăng nhanh hơn. Thay đổi chu kỳ PSA có thể ảnh hưởng đến độ tinh khiết nitơ, hiệu suất thu hồi và tuổi thọ CMS.
Nếu cần tìm hiểu sâu hơn về cơ chế vận hành, xem bài viết máy tạo khí nitơ PSA hoạt động như thế nào và vai trò của CMS.
Bước 5: Kiểm tra cảm biến, điều khiển và nhu cầu sử dụng khí nitơ
Nếu phần cơ khí không có dấu hiệu bất thường, cần kiểm tra hệ thống đo lường, điều khiển và phụ tải phía sau.
Kiểm tra cảm biến áp suất
So sánh giá trị hiển thị trên cảm biến điện tử với đồng hồ áp suất cơ hoặc thiết bị tham chiếu đã được hiệu chuẩn.
Nếu hai giá trị chênh lệch đáng kể, cần kiểm tra hoặc hiệu chuẩn cảm biến trước khi kết luận máy PSA thực sự bị thiếu áp suất.
Kiểm tra lưu lượng tiêu thụ khí nitơ thực tế
Các thông số của máy tạo khí nitơ PSA có mối quan hệ trực tiếp với nhau:
độ tinh khiết nitơ – lưu lượng nitơ – điều kiện khí nén đầu vào – áp suất đầu ra.
Nếu lượng khí nitơ được tiêu thụ nhanh hơn khả năng sản xuất của máy, bình chứa nitơ sẽ bị rút khí nhanh hơn tốc độ bổ sung và áp suất sẽ giảm.
Đặc biệt cần đo nhu cầu trong thời gian tải cao điểm.
Kiểm tra:
- Công suất danh định của máy tạo nitơ.
- Lưu lượng sử dụng thực tế.
- Lưu lượng cực đại.
- Số thiết bị tiêu thụ hoạt động đồng thời.
- Dung tích bình chứa nitơ.
- Thời gian duy trì tải cao điểm.
- Sụt áp trên mạng phân phối nitơ.
Bình chứa nitơ có thể giúp cân bằng những đỉnh nhu cầu ngắn hạn nhưng không thể giải quyết tình trạng máy tạo nitơ liên tục bị vận hành vượt quá công suất.
Nếu công suất hệ thống không còn phù hợp với nhu cầu thực tế, xem hướng dẫn lựa chọn máy tạo khí nitơ PSA.
Kiểm tra trình tự điều khiển PLC
Lỗi cài đặt hoặc trình tự điều khiển có thể dẫn đến:
- Van chuyển đổi không đúng thứ tự.
- Thời gian hấp phụ giữa hai tháp không phù hợp.
- Tái sinh không hoàn chỉnh.
- Cân bằng áp suất bất thường.
- Tháp chuyển trạng thái quá sớm.
Cần so sánh chu kỳ thực tế với thông số cài đặt được nhà sản xuất phê duyệt.
Không nên tùy ý thay đổi thông số chu kỳ PSA khi chưa đánh giá ảnh hưởng đến độ tinh khiết, lưu lượng nitơ, quá trình tái sinh và tuổi thọ CMS.
Bảng chẩn đoán nhanh máy tạo khí nitơ PSA bị áp suất thấp
| Hiện tượng | Nguyên nhân có thể | Hạng mục cần kiểm tra |
|---|---|---|
| Áp suất đầu vào PSA thấp | Nguồn khí nén không đủ | Máy nén, bình chứa, máy sấy |
| Áp suất máy nén bình thường nhưng đầu vào PSA thấp | Sụt áp trên hệ thống | Bộ lọc, đường ống, van, rò rỉ |
| Tháp hấp phụ tăng áp chậm | Dòng khí bị hạn chế hoặc van rò rỉ | Bộ lọc, van chuyển đổi, van một chiều |
| Tháp A và B có áp suất khác nhau bất thường | Lỗi van hoặc một tháp | Trình tự van, độ kín, các đầu nối |
| Áp suất dao động khi chuyển tháp | Lỗi chuyển đổi hoặc cân bằng áp suất | Van khí nén, PLC, van cân bằng |
| Áp suất giảm khi nhu cầu sản xuất tăng | Tiêu thụ vượt công suất | Lưu lượng, bình chứa, công suất PSA |
| Màn hình báo áp suất thấp nhưng đồng hồ cơ bình thường | Lỗi đo lường | Cảm biến và hiệu chuẩn |
| Áp suất bất thường kèm bụi CMS | Vấn đề vật liệu hấp phụ | CMS và các bộ phận giữ vật liệu |
Quy trình kiểm tra nhanh khi máy PSA không lên đủ áp suất
Khi máy tạo khí nitơ PSA không duy trì được áp suất yêu cầu, có thể kiểm tra theo thứ tự sau:
- Đo áp suất tại đầu ra máy nén khí.
- Đo áp suất ngay tại đầu vào máy PSA.
- So sánh áp suất trước và sau máy sấy, bộ lọc.
- Kiểm tra rò rỉ trên hệ thống khí nén.
- Quan sát áp suất của hai tháp trong nhiều chu kỳ chuyển đổi.
- Kiểm tra van khí nén và van điện từ.
- So sánh lưu lượng nitơ thực tế với công suất danh định.
- Chỉ kiểm tra CMS và các bộ phận bên trong tháp sau khi đã loại trừ nguyên nhân bên ngoài.
Quy trình này giúp kỹ thuật viên tìm vị trí gây mất áp dựa trên dữ liệu đo thực tế thay vì tháo máy theo phỏng đoán.
Cách phòng ngừa sự cố áp suất thấp
Để duy trì hệ thống PSA ổn định, nên thực hiện bảo trì định kỳ bao gồm:
- Xả nước ngưng đúng cách khỏi bình chứa và bộ tách.
- Bảo dưỡng máy sấy khí theo yêu cầu.
- Theo dõi chênh áp của bộ lọc.
- Thay lõi lọc theo tình trạng thực tế và khuyến nghị của nhà sản xuất.
- Kiểm tra rò rỉ trên mạng khí nén và mạng nitơ.
- Kiểm tra định kỳ van khí nén và các chi tiết làm kín.
- Theo dõi xu hướng áp suất của hai tháp hấp phụ.
- Hạn chế hơi ẩm, dầu và hạt rắn đi vào hệ thống PSA.
- Tránh vận hành liên tục vượt lưu lượng nitơ định mức.
- Kiểm tra nguyên nhân ngay khi phát hiện bụi CMS.
Chất lượng khí nén đầu vào đặc biệt quan trọng vì hơi ẩm, dầu và tạp chất có thể ảnh hưởng đến bộ lọc, van, thiết bị đo và vật liệu hấp phụ.
Câu hỏi thường gặp về áp suất máy tạo khí nitơ PSA
Tại sao áp suất máy tạo khí nitơ PSA thấp dù áp suất máy nén vẫn bình thường?
Có thể xảy ra sụt áp giữa máy nén và máy tạo nitơ. Những nguyên nhân thường cần kiểm tra gồm bộ lọc bị tắc, tổn thất qua máy sấy, đường ống không phù hợp, van chưa mở hoàn toàn, van một chiều bị kẹt hoặc rò rỉ khí nén.
Bộ lọc bẩn có làm máy tạo nitơ không lên đủ áp suất không?
Có. Lõi lọc bị tắc làm tăng trở lực và giảm lượng khí nén có thể đi vào máy PSA. Nên đo chênh áp trước và sau bộ lọc rồi so sánh với giới hạn do nhà sản xuất quy định.
CMS bị hỏng có gây ra vấn đề về áp suất không?
Sự xuống cấp, tạo bụi, nhiễm bẩn hoặc lún của CMS có thể ảnh hưởng đến phân bố dòng khí và đặc tính vận hành của tháp. Tuy nhiên, nên kiểm tra nguồn khí, máy sấy, bộ lọc, đường ống và van trước khi mở tháp hấp phụ.
Vì sao áp suất nitơ giảm khi nhà máy tăng sản lượng?
Một nguyên nhân có thể là lưu lượng tiêu thụ tức thời vượt quá khả năng cung cấp của hệ thống. Cần kiểm tra lưu lượng cực đại, dung tích bình chứa, tổn thất áp suất trên mạng phân phối và công suất thực tế của máy PSA.
Có nên tăng áp suất máy nén khi áp suất nitơ quá thấp không?
Không nên tăng áp suất trước khi xác định nguyên nhân. Nếu vấn đề nằm ở bộ lọc bị tắc, đường ống hạn chế dòng, van bị rò hoặc công suất hệ thống không phù hợp, việc tăng áp suất máy nén có thể làm tăng điện năng tiêu thụ mà không giải quyết được nguyên nhân gốc.
Kết luận
Áp suất thấp ở máy tạo khí nitơ PSA không đồng nghĩa với việc tháp hấp phụ hoặc sàng phân tử carbon đã bị hỏng.
Phương pháp chẩn đoán hiệu quả là kiểm tra theo một trình tự rõ ràng:
Máy nén khí → bình chứa và máy sấy → bộ lọc và đường ống → van PSA → tháp hấp phụ → hệ thống điều khiển → nhu cầu sử dụng nitơ.
Bằng cách đo áp suất tại nhiều vị trí, kỹ thuật viên có thể xác định liệu vấn đề xuất phát từ nguồn khí nén, sụt áp, bộ lọc bị tắc, rò rỉ, van hoạt động không đúng hay nhu cầu sử dụng vượt quá khả năng cung cấp.
Bảo dưỡng hệ thống xử lý khí nén, kiểm tra bộ lọc và van định kỳ, bảo vệ CMS khỏi dầu và hơi ẩm, đồng thời lựa chọn đúng công suất máy sẽ giúp hệ thống tạo khí nitơ vận hành ổn định và tin cậy hơn.
